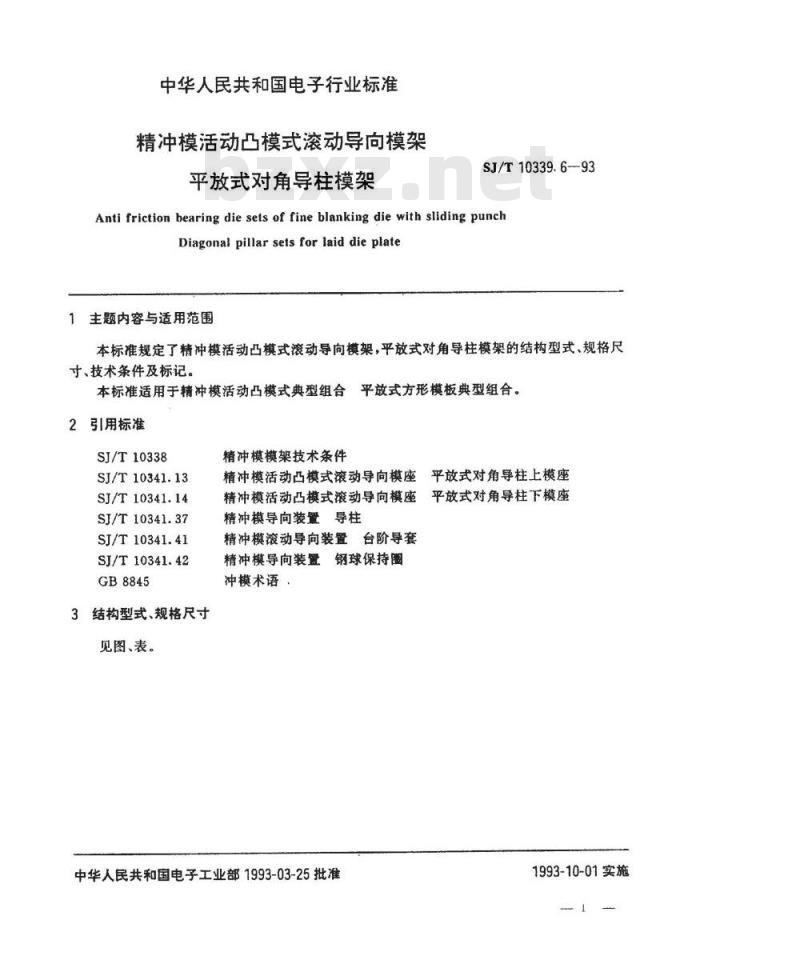

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模架平放式对角导柱模架
SJ/T10339.6-93
Anti friction bearing die sets of fine blanking die with sliding punchDiagonal pillar sets for laid die plate主题内容与适用范围
本标准规定了精冲模活动凸模式滚动导向模架，平放式对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合平放式方形模板典型组合。引用标准
SJ/T10338
SJ/T10341.13
SJ/T10341.14
SJ/T10341.37
SJ/T10341.41
SJ/T10341.42
GB8845
3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模活动凸模式滚动导向模座平放式对角导柱上模座精冲模活动凸模式滚动导向模座平放式对角导柱下模座精冲模导向装置导柱
精冲模滚动导向装置台阶导套
精冲模导向装置钢球保持图
冲模术语：
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

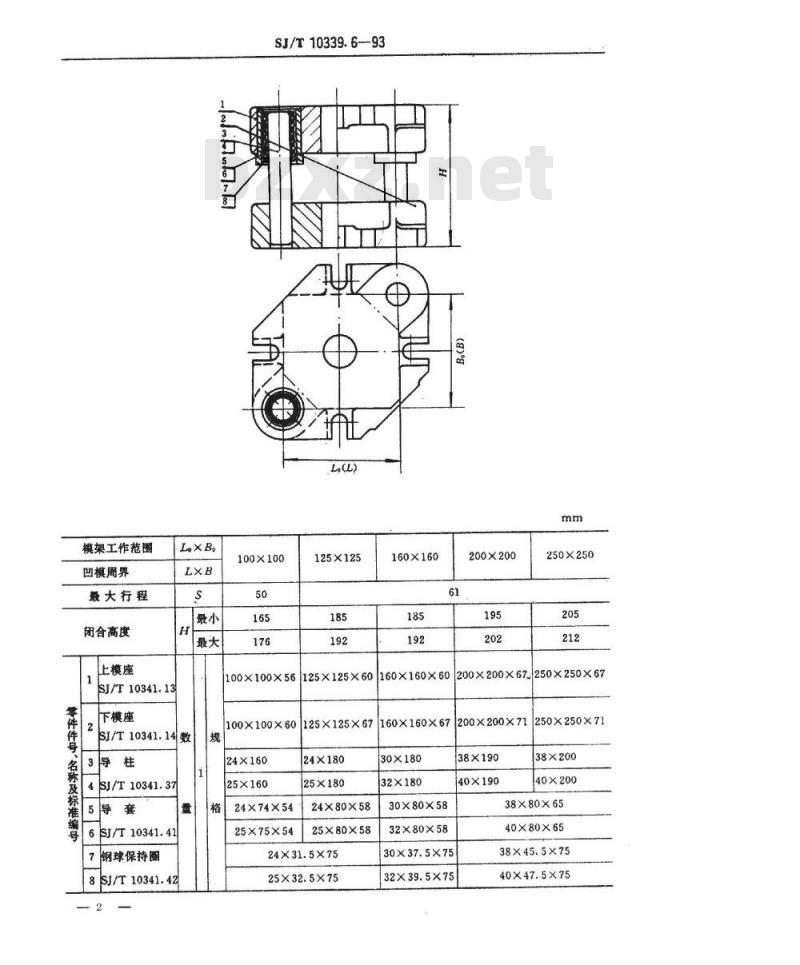

模架工作范围
西模周界
最大行程
闭合高度
上模座
SJ/T10341.13
冷件件母
Lx B。
下模座
SJ/T10341.14数
SJ/T10341.37
SJ/T10341.41
钢球保持圈
SJ/T10341.42
SJ/T10339.6--93
100×100
125×125
160×160
200×200
250×250
100×100×56125×125×60160×160×60200×200×67250×250×67100×100×60125×125×67
200×200×71
160×160×672
24×160
25×160
24X74X54
25×75×54
24×180
25×180
24×80×58
25×80×58
24X31.5X75
25X32.5×75
30×180
32×180下载标准就来标准下载网
30×80×58
32×80×58
30X37.5X75
32×39.5×75
38×190
40×190
250×250×71
38×200
40×200
38×80×65
40×80×65
38X45.5×75
40X47.5X75

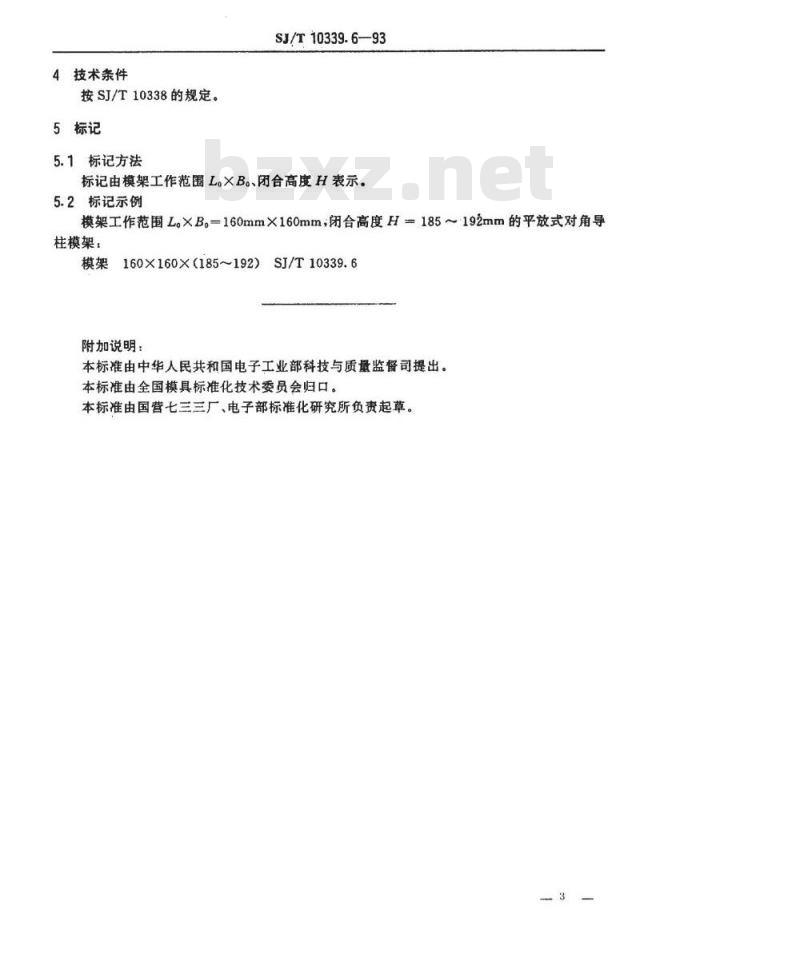

4技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.6-93
标记由模架工作范围L.XB、闭合高度H表示。5.2标记示例
模架工作范围L×B。=160mm×160mm，闭合高度H=185192mm的平放式对角导柱模架：
模架160×160×（185~192）SJ/T10339.6附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
