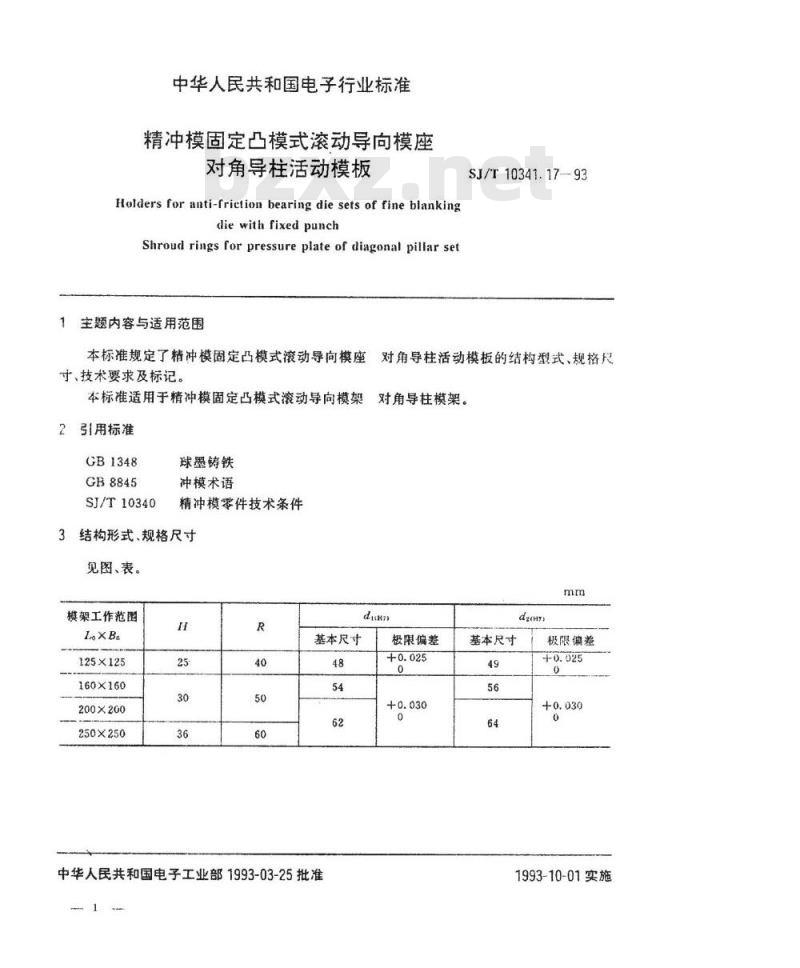

精冲模固定凸模式滚动导向模座对角导柱活动模板
Holders for anti-friction bearing die sets of fine blankingdie with fixed punch
Shroud rings for pressure plate of diagonal pillar set主题内容与适用范围
SJ/T10341.17--93
本标准规定了精冲模固定凸模式滚动导向模座对角导柱活动模板的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架2
引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁wwW.bzxz.Net
冲模术语
精冲模零件技术条件
结构形式、规格尺寸
见图、表。
模架工作范围
Lo×Ba
125×125
160×160
200×200
250×250
对角导柱模架。
基本尺寸
中华人民共和国电子工业部1993-03-25批准极限偏差
基本尺寸
极限偏差
1993-10-01实施

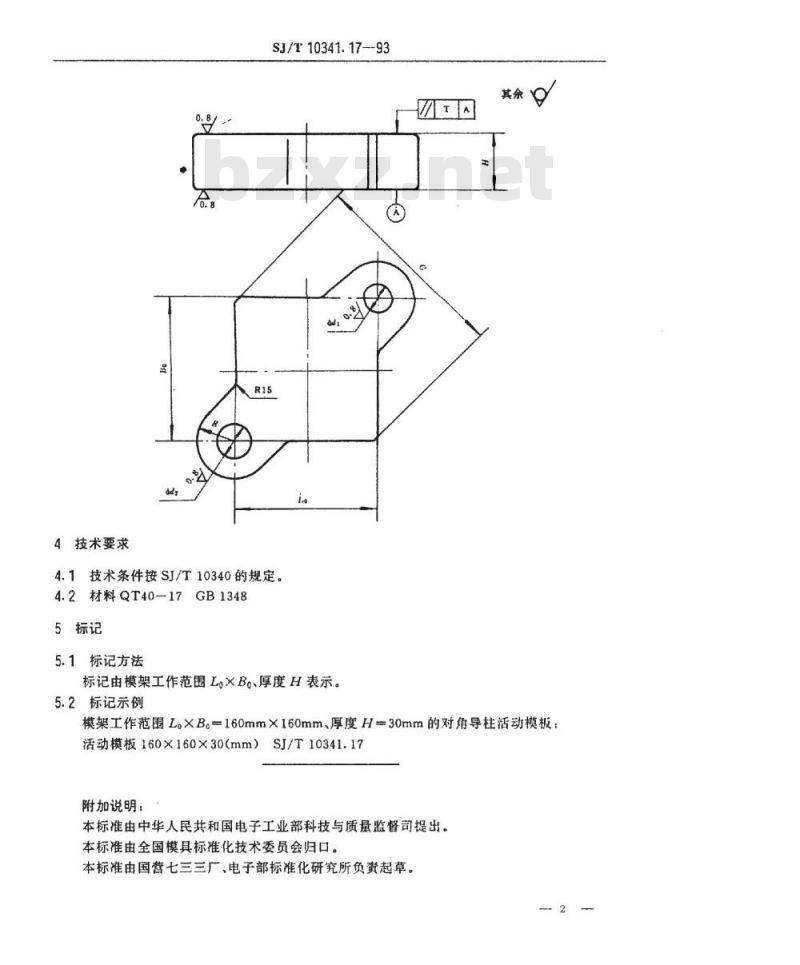

4技术要求
SJ/T10341.17—-93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L.×B.、厚度H表示。5.2标记示例
模架工作范围L×B。=160mm×160mm、厚度H=30mm的对角导柱活动模板：活动模板160×160×30（mm）SJ/T10341.17附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三广、电子部标准化研究所负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
