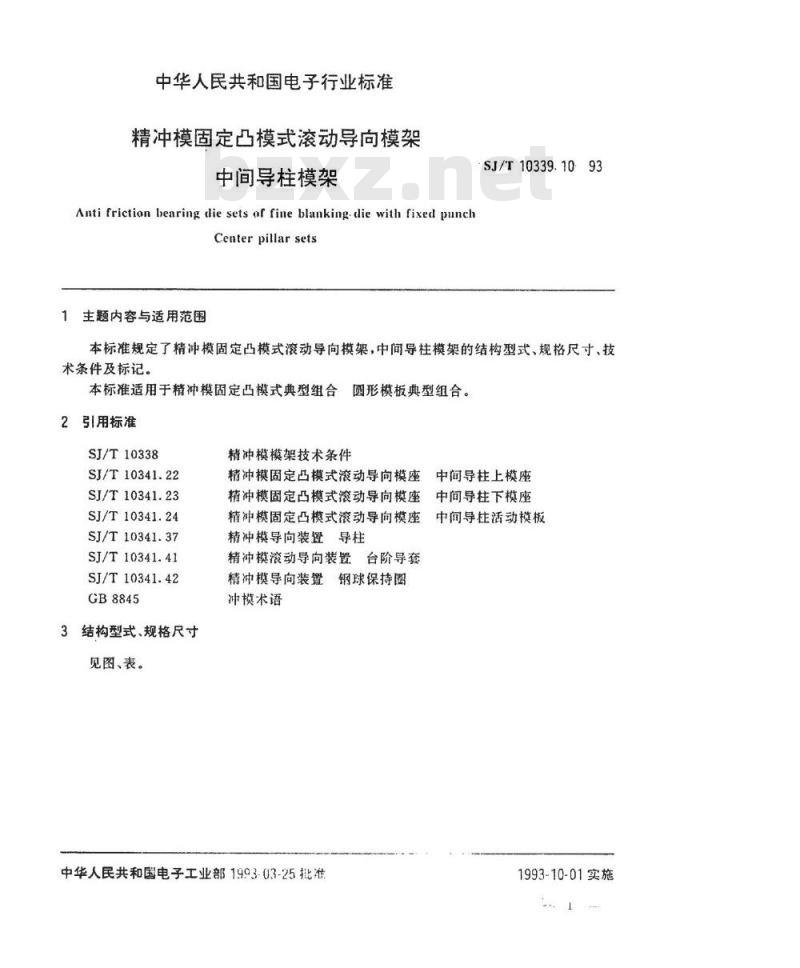

【电子行业标准(SJ)】 精冲模固定凸模式滚动导向模架 中间导柱模架

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模架中间导柱模架
Anti friction bearing die sets of fineblanking die with fixed punchCenter pillar sets
主题内容与适用范围
SJ/T10339.1093
本标准规定了精冲模固定凸模式滚动导向模架，中间导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模固定凸模式典型组合圆形模板典型组合。2引用标准
SJ/T10338
SJ/T10341.22
SJ/T10341.23
SJ/T10341.24
SJ/T10341.37
SJ/T10341.41
SJ/T10341.42
GB8845

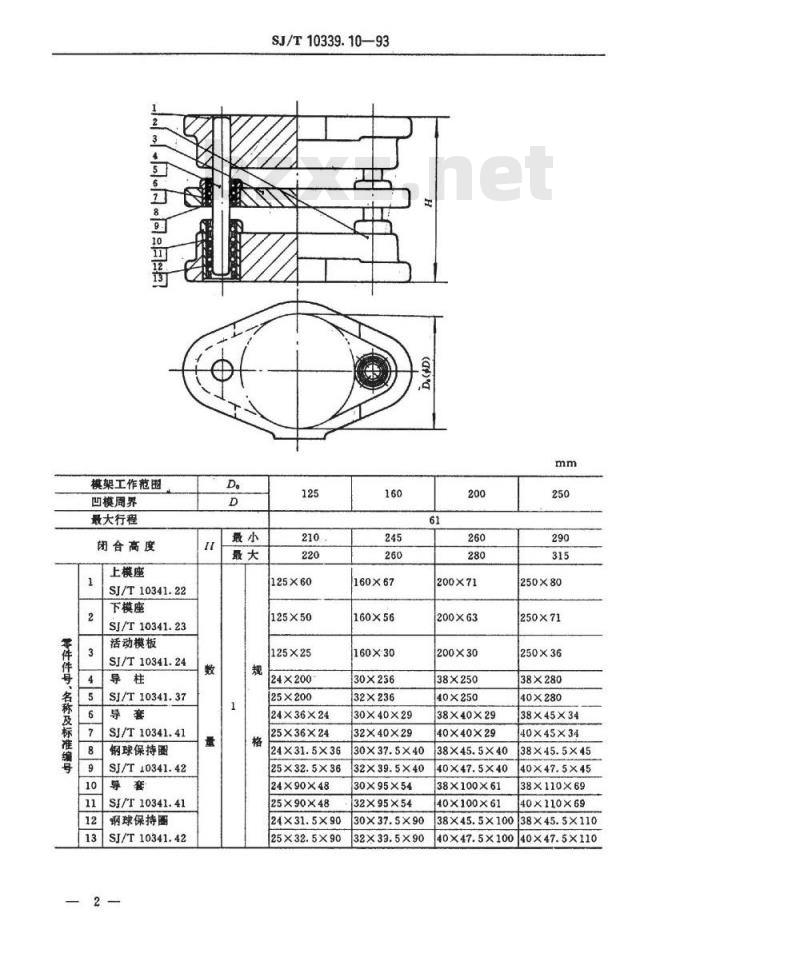

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模固定凸模式滚动导向模座中间导柱上模座精冲模固定凸模式滚动导向模座中间导柱下模座
精冲模固定凸模式滚动导向模座精冲模导向装置导柱
精冲模滚动导向装置台阶导套
精冲模导向装置钢球保持圈
冲模术语
中华人民共和国电子工业部1993-03-25批准中间导柱活动模板
1993-10-01实施
零件件母，
名称及标
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.22
下模座
SJ/T10341.23
活动模板
SJ/T10341.24
SJ/T10341.37
SJ/T10341.41
钢球保持圈
SJ/T10341.42
SJ/T10341.41
钢球保持圈
SJ/T10341.42
SJ/T10339.10—93
125×60
125×50
125×25
24×200
25×200
24×36×24
25×36×24
24×31.5×36
25×32.5X36
24×90X48
25X90×48
24×31.5×90
25×32.5×90
160×67
160×56
160×30
30×236
32×236
30×40×29
32×40×29
200×71
200×63
200X30
38×250
40×250
38X40X29
40×40×29
30×37.5×40
32×39.5×40
30×95×54
32×95×54Www.bzxZ.net
30×37.5×90
32×39.5X90
38×45.5×40
40X47.5X40
38×100×61
40×100×61
250×80
250×71
250×36
38×280
40×280
38×45×34
40×45×34
38×45.5×45
40×47.5×45
38X110X69
40X110×69
38×45.5×10038×45.5×110
40×47.5×100
40×47.5×110

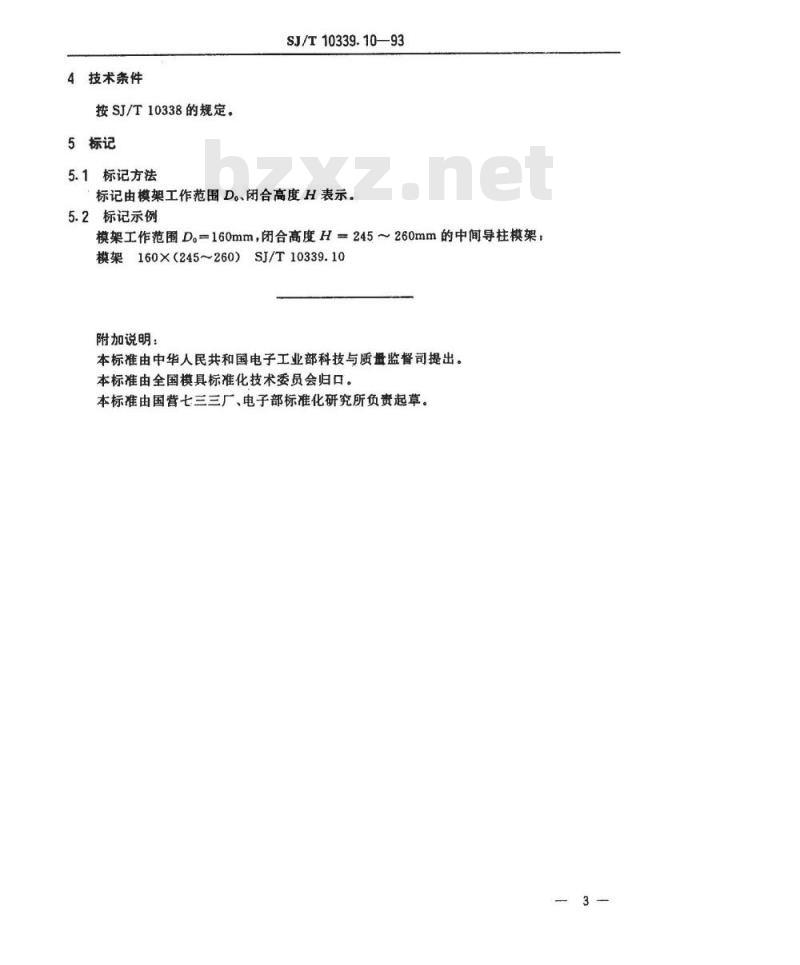

技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.10—93
标记由模架工作范围D。、闭合高度H表示。标记示例
模架工作范围D。=160mm，闭合高度H=245～260mm的中间导柱模架，160×（245~260)
附加说明：
SJ/T10339.10
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
