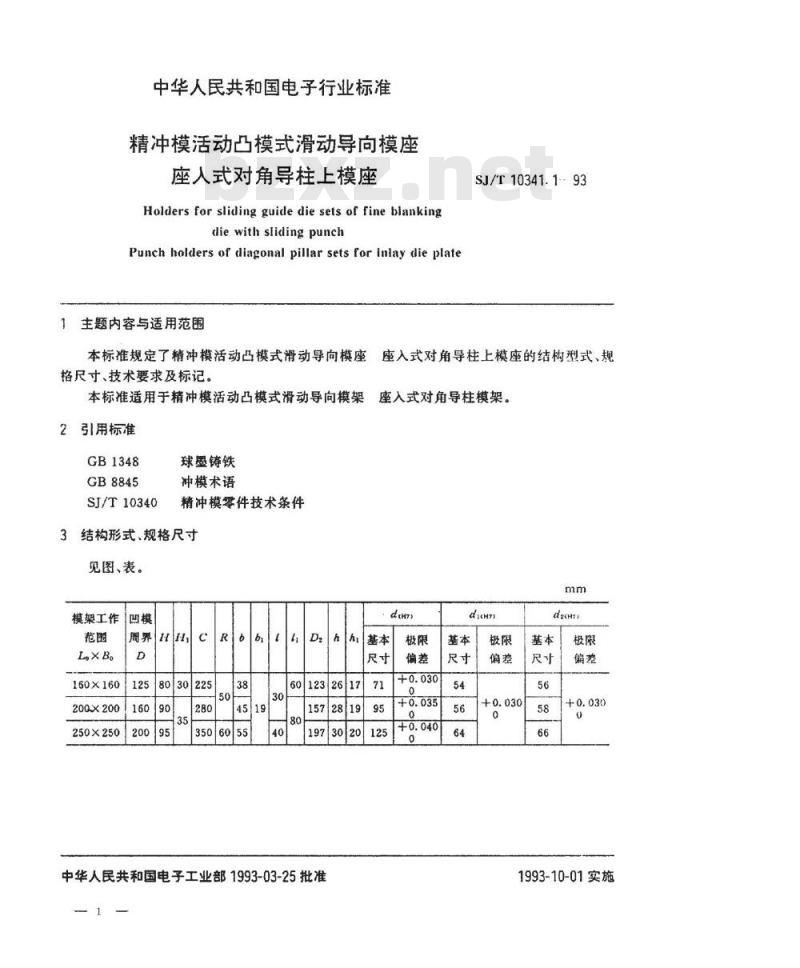

中华人民共和国电子行业标准
精冲模活动凸模式滑动导向模座座人式对角导样上模座
Holders for sliding guide die sets of fine blankingdie with sliding punchWww.bzxZ.net
Punch holders of diagonal pillar sets for inlay die plate主题内容与适用范围
SJ/T10341.1-93
座入式对角导柱上模座的结构型式、规本标准规定了精冲模活动凸模式滑动导向模座格尺寸、技术要求及标记。
本标准适用于精冲模活动凸模式滑动导向模架2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
见图、表。
模架工作
Le× Bo
160×160
20Q×200
250×250
8030225
3506055
1973020
中华人民共和国电子工业部1993-03-25批准座入式对角导柱模架。
1993-10-01实施

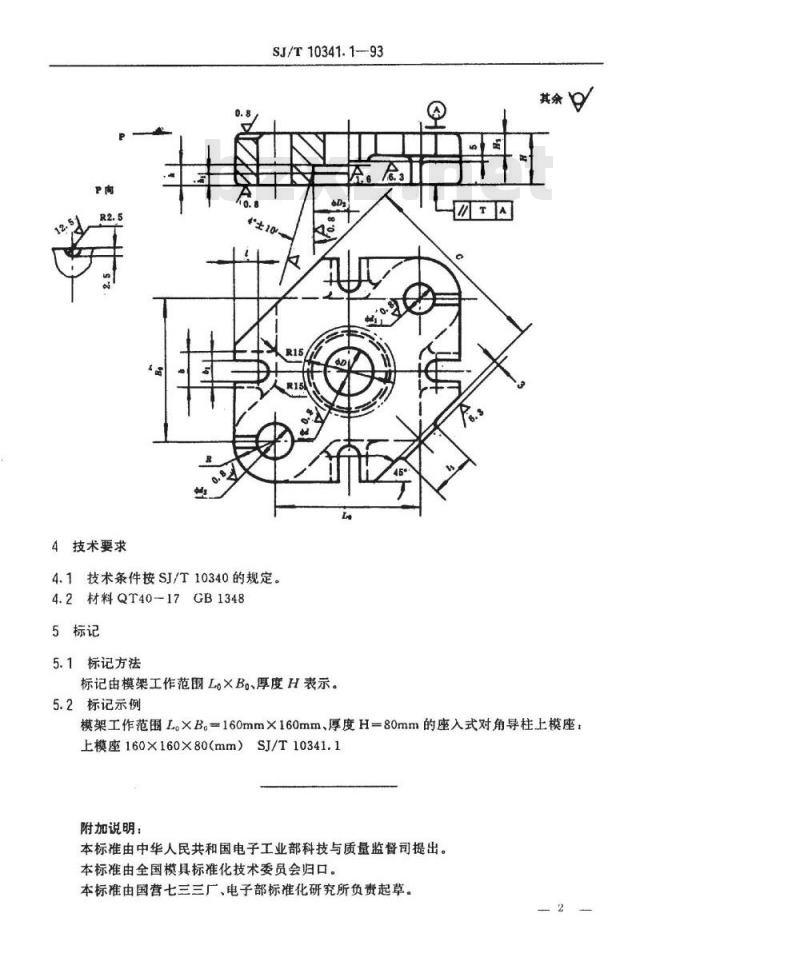

4技术要求
SJ/T10341.1--93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L×Bo、厚度H表示。5.2标记示例
模架工作范围L。×B。=160mm×160mm、厚度H=80mm的座入式对角导柱上模座，上模座160×160×80（mm）SJ/T10341.1附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
