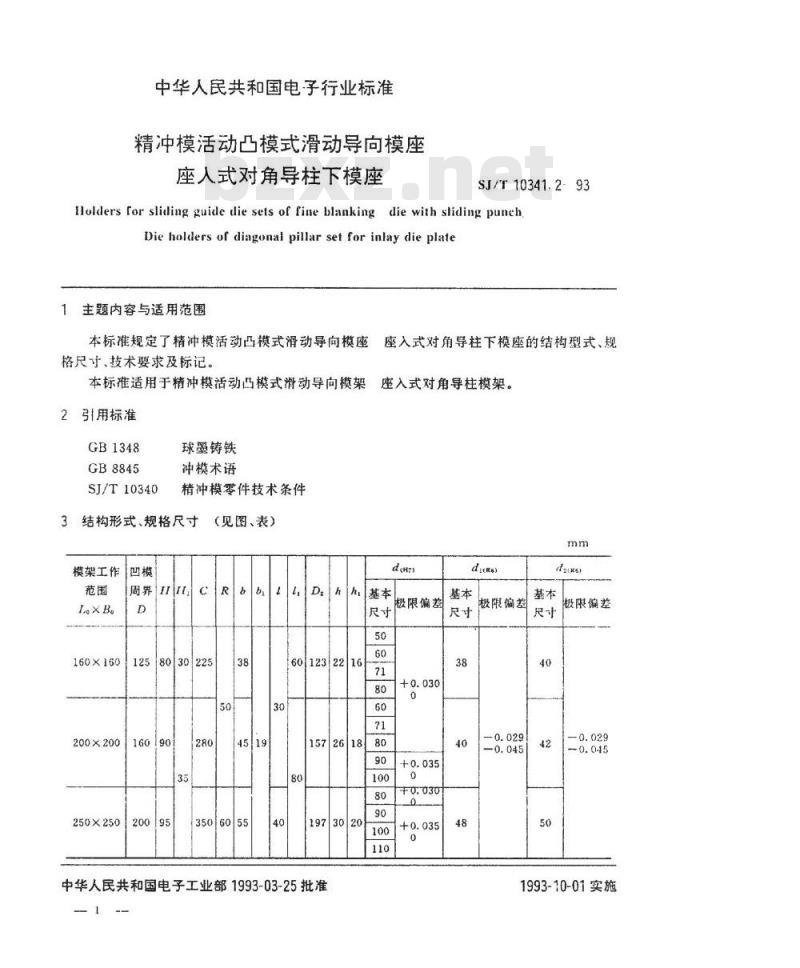

【电子行业标准(SJ)】 精冲模活动凸模式滑动导向模座 座入式对角导柱下模座

中华人民共和国电子行业标准
精冲模活动凸模式滑动导向模座座人式对角导柱下模座
SJ/T10341.2-93
Holders for sliding guide tie sets of fine blankingdie with sliding punchDieholdersof diagonal pillar set forinlaydieplate主题内容与适用范围
本标准规定了精冲模活动凸模式滑动导向模座座入式对角导柱下模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模活动凸模式滑动导向模架座入式对角导柱模架。
2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
模架工作
160×160
200×200
250×250
周界n
（见图、表）
1258030225
3506055
6012322
1572618
中华人民共和国电子工业部1993-03-25批准基本下载标准就来标准下载网
极限偏差
dieRe)
极限偏差
极限偏差
1993-10-01实施

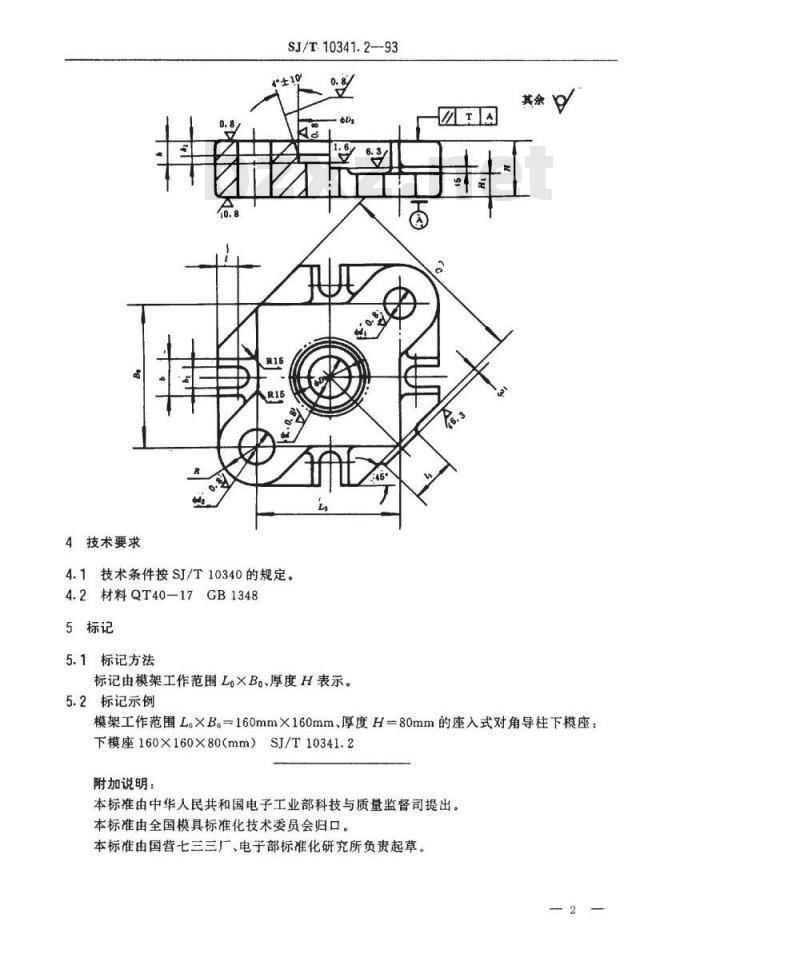

4技术要求
SJ/T10341.2—93
4.1技术条件按SJ/T10340的规定。4.2材料QT40--17
5标记
5.1标记方法
GB1348
标记由模架工作范围L.XB.、厚度H表示。5.2标记示例
模架工作范围L×B。=160mm×160mm、厚度H=80mm的座入式对角导柱下模座下模座160×160×80（mm）SJ/T10341.2附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
