【电子行业标准(SJ)】 精冲模固定凸模式滚动导向模架 四导柱模架

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模架四导柱模架
Anti friction bearing die sets of fine blanking diewithfised punchFour pillar sets

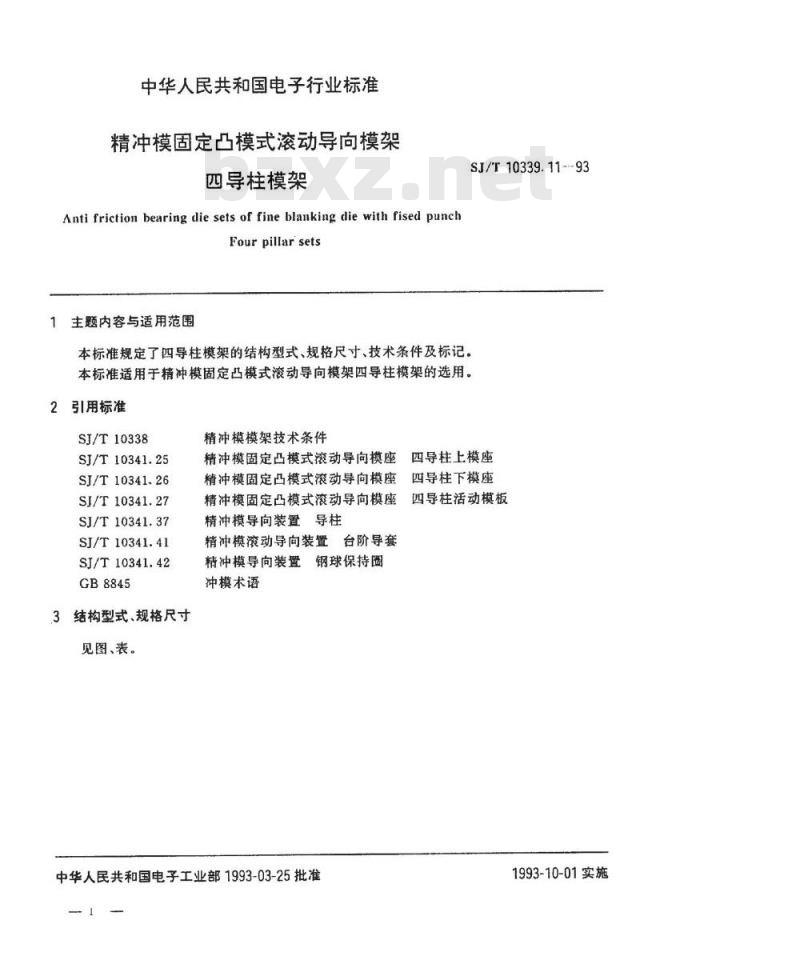

1主题内容与适用范围
SJ/T10339.11-93
本标准规定了四导柱模架的结构型式、规格尺寸、技术条件及标记。本标准适用于精冲模固定凸模式滚动导向模架四导柱模架的选用。2引用标准
SJ/T10338
SJ/T10341.25
SJ/T10341.26
SJ/T10341.27
SJ/T10341.37
SJ/T10341.41
SJ/T10341.42
GB8845
3结构型式、规格尺寸

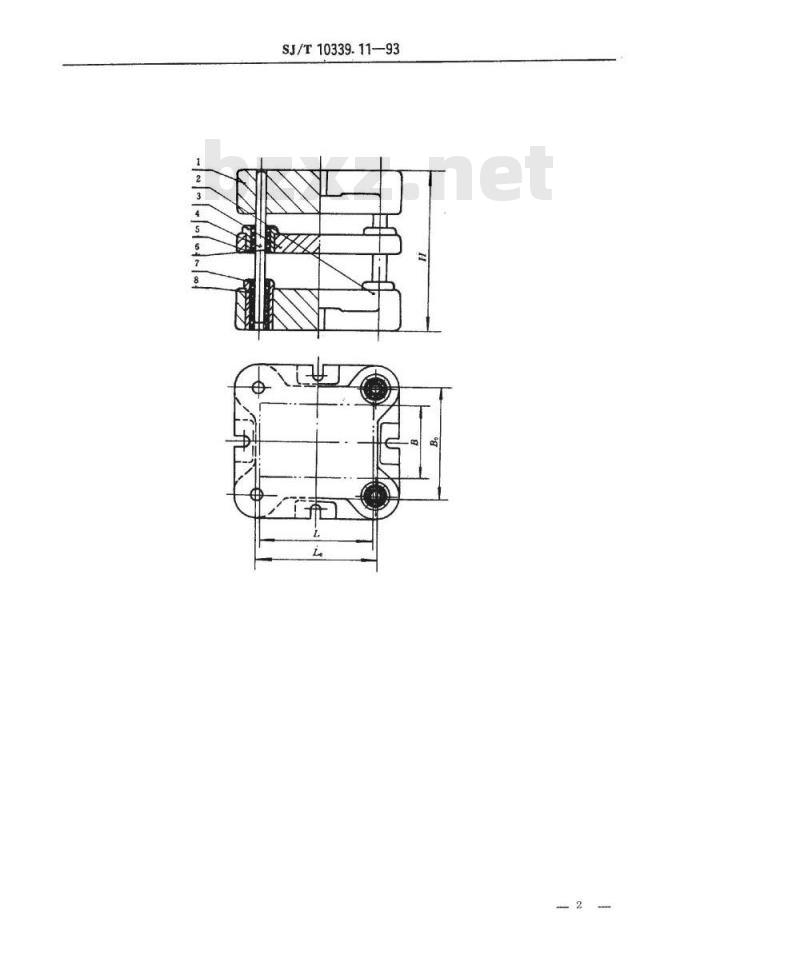

见图、表。
精冲模模架技术条件
精冲模固定凸模式滚动导向模座四导柱上模座精冲模固定凸模式滚动导向模座精冲模固定凸模式液动导向模座精冲模导向装置导柱
精冲模滚动导向装置台阶导套
精冲模导向装置钢球保持圈
冲模术语
中华人民共和国电子工业部1993-03-25批准四导柱下模座
四导柱活动模板
1993-10-01实施
SJ/T10339.11--93

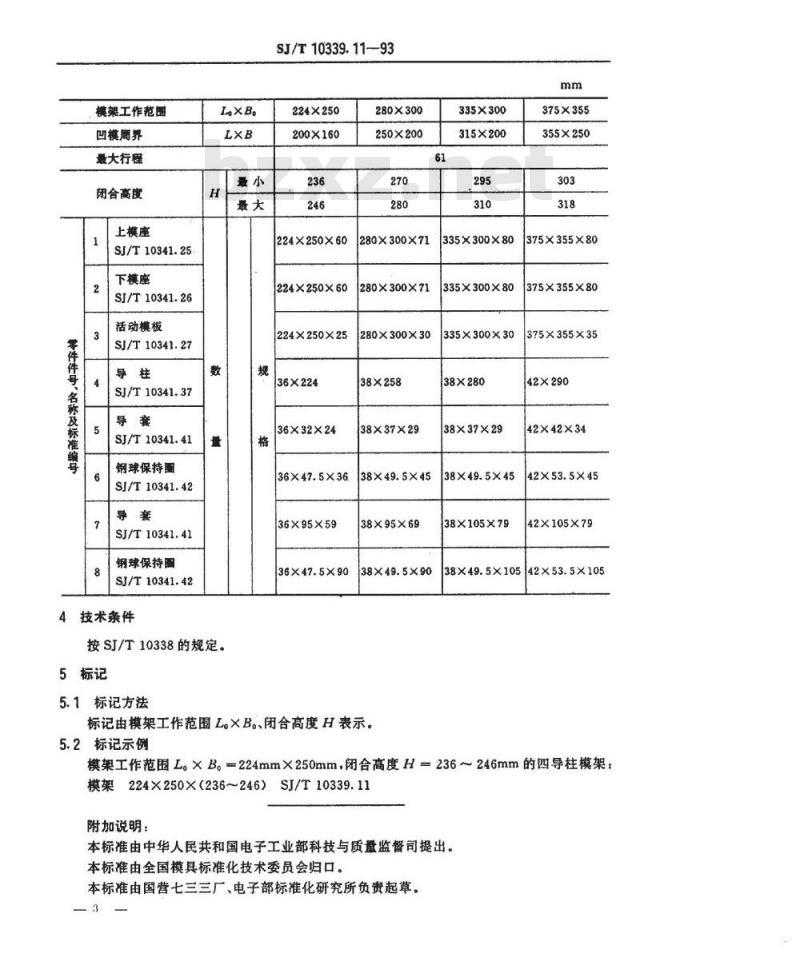

零件件母、名称及标准编号
模架工作范图
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.25
下模座
SJ/T10341.26
活动模板
SJ/T10341.27
SJ/T10341.37
SJ/T10341.41
钢球保持图
SJ/T10341.42
SJ/T10341.41
钢球保持围
SJ/T10341.42
技术条件
Lox B。
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.11—93
224×250
200×160
224×250×60
224×250×60
224X250X25
36×224
36×32×24
36×47.5×36.
36×95×59
36×47.5×90
280×300
250×200
280×300×71
280×300×71
280×300×30
38×258
38×37×29
38×49.5×45
38×95×69
38×49.5×90
标记由模架工作范围LXB。、闭合高度H表示。5.2标记示例
335×300
315×200
335×300×80
335×300×80
335×300×30
38×280
38×37×29
38X49.5X45
38×105×79
38×49.5×105
375×355
355×250www.bzxz.net
375×355×80
375×355×80
375X355X35
42×290
42×42×34
42×53.5×45
42×105×79
42×53.5×105
模架工作范围L。×B。224mm×250mm，闭合高度H=236～246mm的四导柱模架模架224×250×（236246）SJ/T10339.11附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
