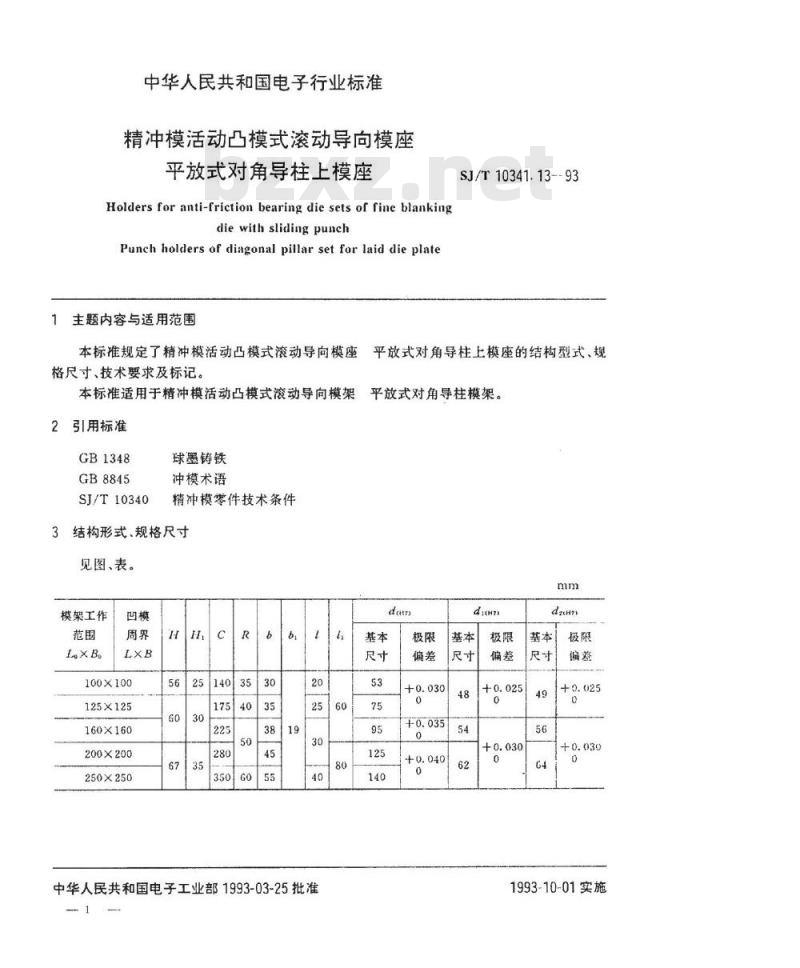

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模座平放式对角导柱上模座
Holders for anti-frictionbearing die sets of fineblankingdie with sliding punch
Punchholdersofdiagonalpillarsetforlaiddieplate主题内容与适用范围
SJ/T 10341.13--93
本标准规定了精冲模活动凸模式滚动导向模座平放式对角导柱上模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模活动凸模式滚动导向模架平放式对角导柱模架。
2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
结构形式、规格尺寸
见图、表。www.bzxz.net
模架工作
100×100
125×125
160×160
200×200
250×250
中华人民共和国电子工业部1993-03-25批准60
1993-10-01实施

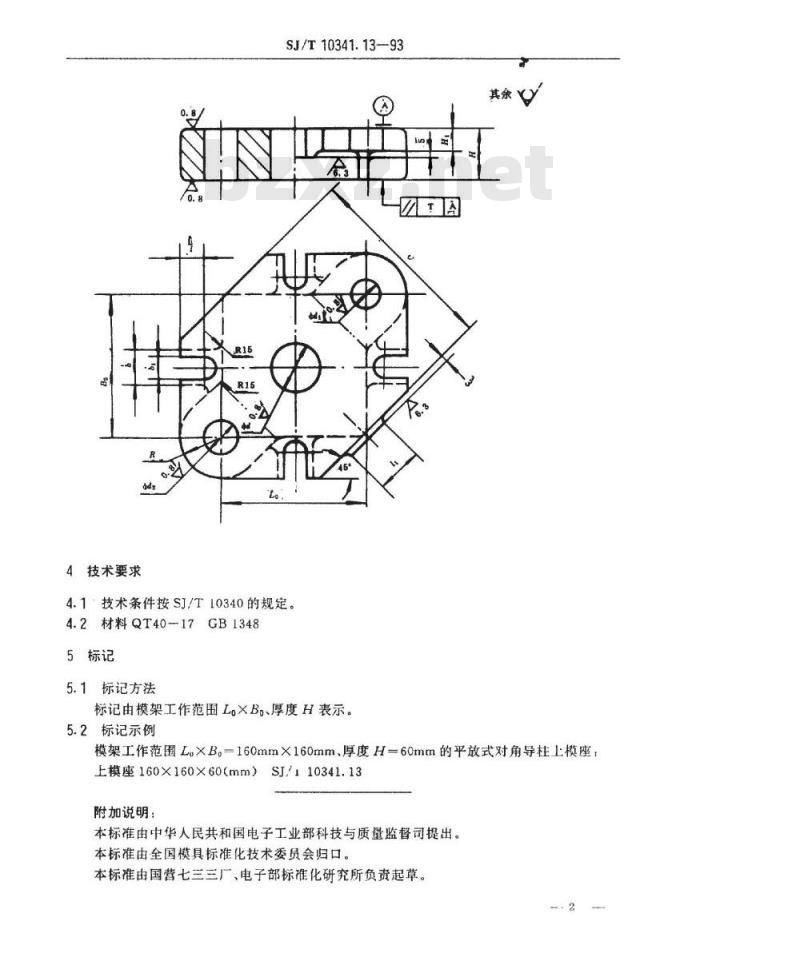

4技术要求
SJ/T10341.13-93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L.XB，、厚度H表示。5.2标记示例
模架工作范围L×B。=160mm×160mm、厚度H=60mm的平放式对角导柱上模座，上模座160×160×60（mm）SJ/10341.13附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
