【电子行业标准(SJ)】 精冲模活动凸模式滚动导向模座 座入式对角导柱上模座

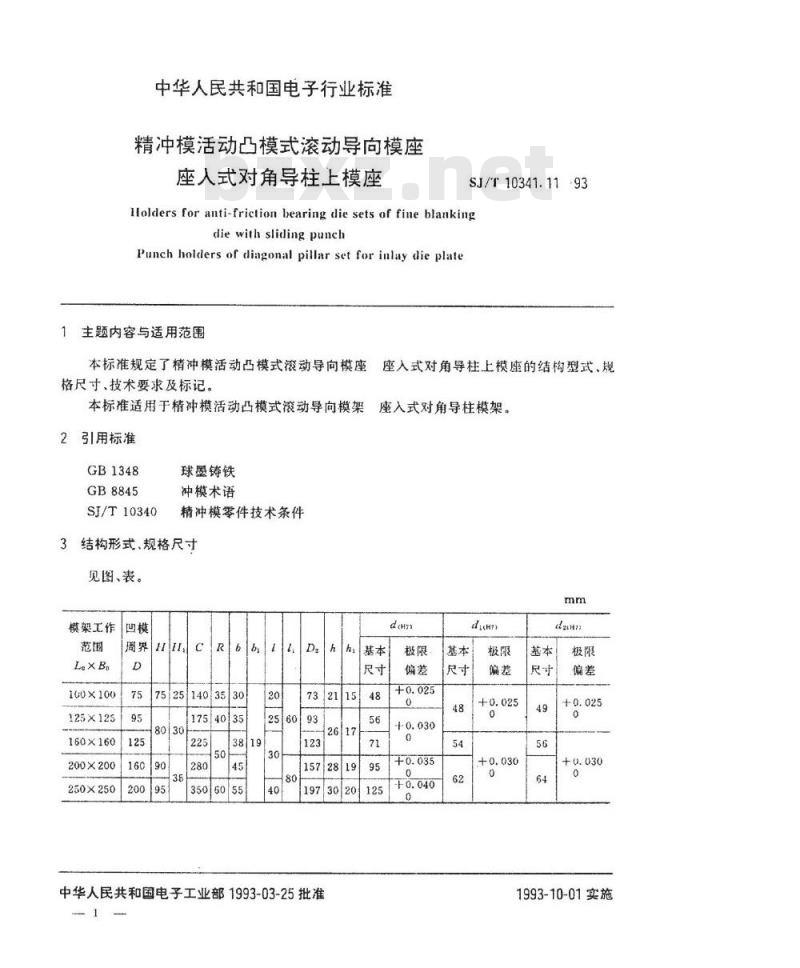

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模座座人式对角导柱上模座
SJ/T10341.11-93
Holders foranti-friction bearing diesets of fineblankingdie with sliding punch
Punchholders of diagonal pillarsetforinlaydieplate主题内容与适用范围
本标准规定了精冲模活动凸模式滚动导向模座座入式对角导柱上模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模活动凸模式滚动导向模架座入式对角导柱模架。
2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
见图、表。
模架工作
160×100
125×125
160×160
200×200Www.bzxZ.net
250×250
周界H
51403530
3506055
1572819
中华人民共和国电子工业部1993-03-25批准基本
1993-10-01实施

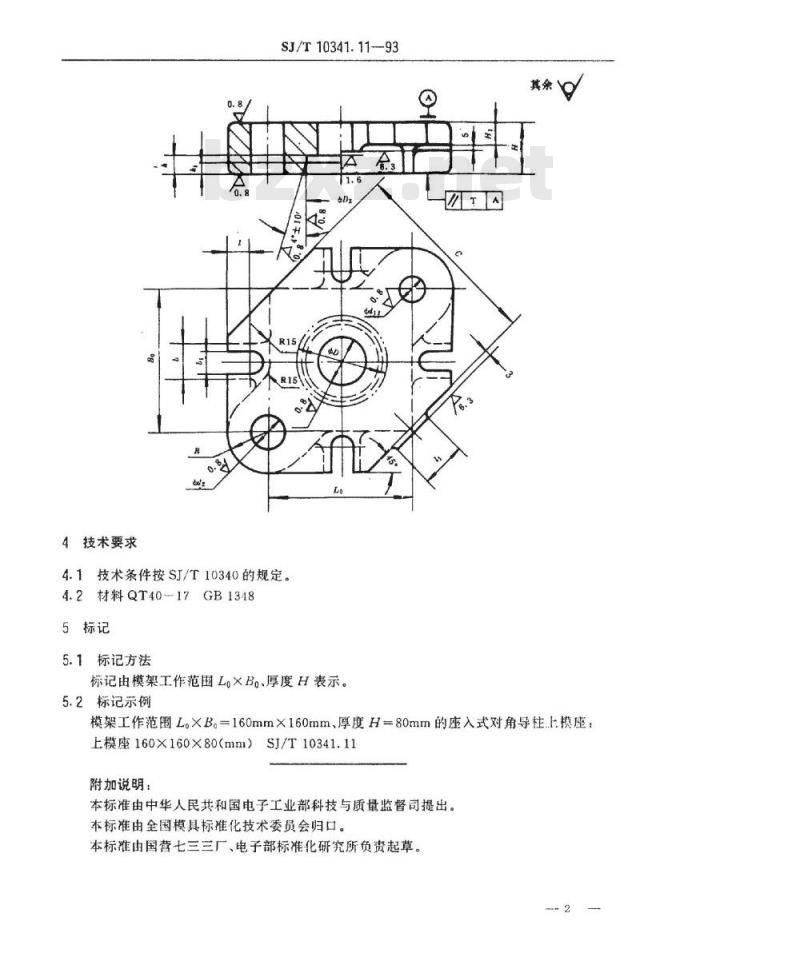

4技术要求
SJ/T10341.11--93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L,XB。、厚度H表示。5.2标记示例
模架工作范围L.×B。=160mm×160mm、厚度H=80mm的座入式对角导柱.上模座：上模座160×160×80（mm）SJ/T10341.11附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负资起草。
