【电子行业标准(SJ)】 精冲模固定凸模式滑动导向模座 对角导柱下模座

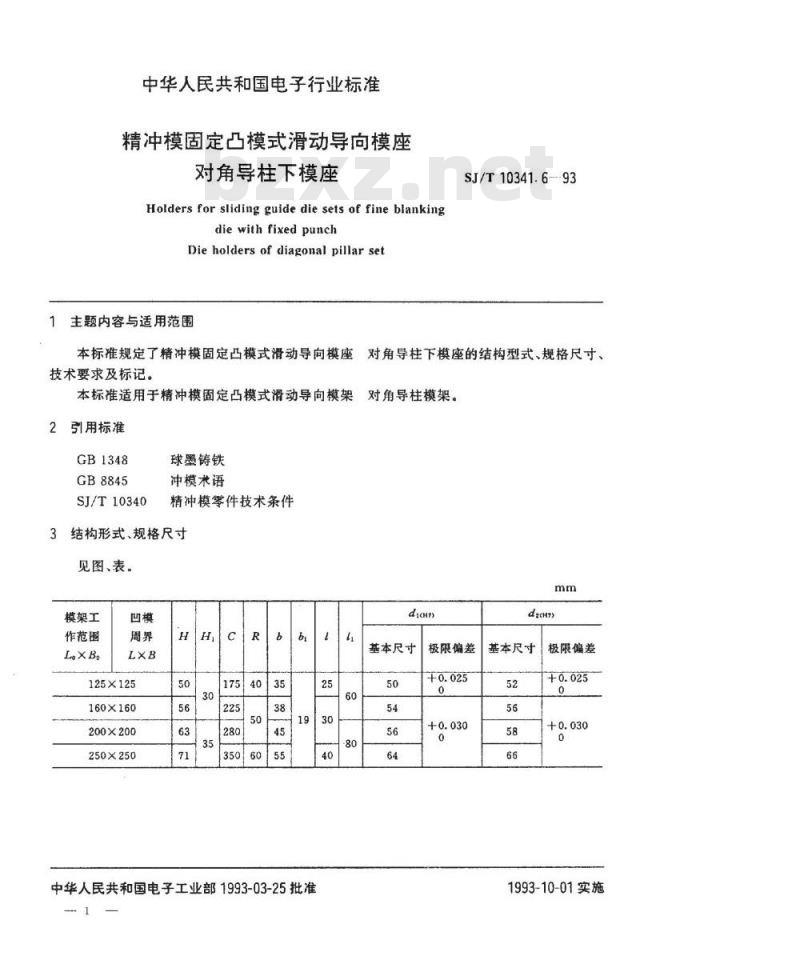

中华人民共和国电子行业标准
精冲模固定凸模式滑动导向模座对角导柱下模座
Holders for sliding guide die sets of fine blankingdie with fixed punch
Dieholdersof diagonal pillarset主题内容与适用范围
SJ/T10341.6--93
本标推规定了精冲模固定凸模式滑动导向模座对角导柱下模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模固定凸模式滑动导向模架对角导柱模架。
引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁Www.bzxZ.net
冲模术语
精冲模零件技术条件
结构形式、规格尺寸
见图、表。
模架工
作范围
Lox Bo
125×125
160×160
200×200
250×250
中华人民共和国电子工业部1993-03-25批准25
基本尺寸
极限偏差
基本尺寸
极限偏差
1993-10-01实施

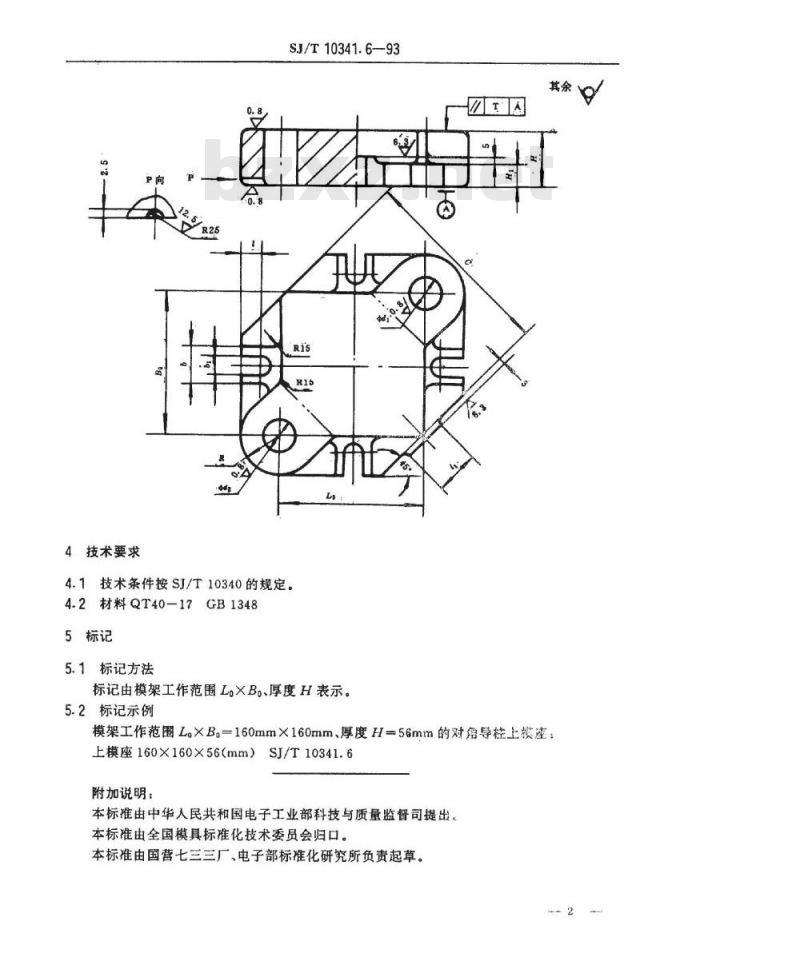

4技术要求
SJ/T10341.6-93
4.1技术条件按SJ/T10340的规定，4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围L.×Bo、厚度H表示。5.2标记示例
模架工作范围L。×B=160mm×160mm、厚度H=56mm的对角导柱上模座：上模座160×160×56（mm）SJ/T10341.6附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
