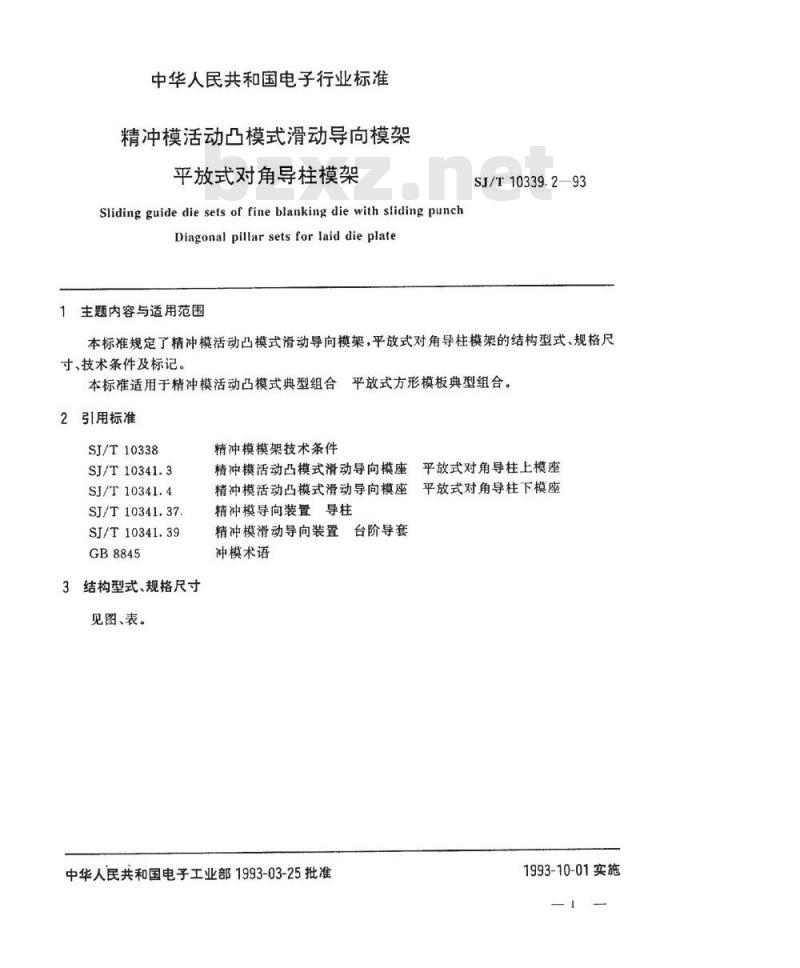

中华人民共和国电子行业标准
精冲模活动凸模式滑动导向模架平放式对角导柱模架
Slidingguide diesets of finebianking diewith sliding punchDiagonalpillarsetsforlaiddieplate主题内容与适用范围
SJ/T10339.2—93
本标准规定了精冲模活动凸模式滑动导向模架，平放式对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合平放式方形模板典型组合。2引用标准
SI/T10338
SJ/T10341.3
SJ/T10341.4
SJ/T10341.37
SJ/T10341.39
GB8845

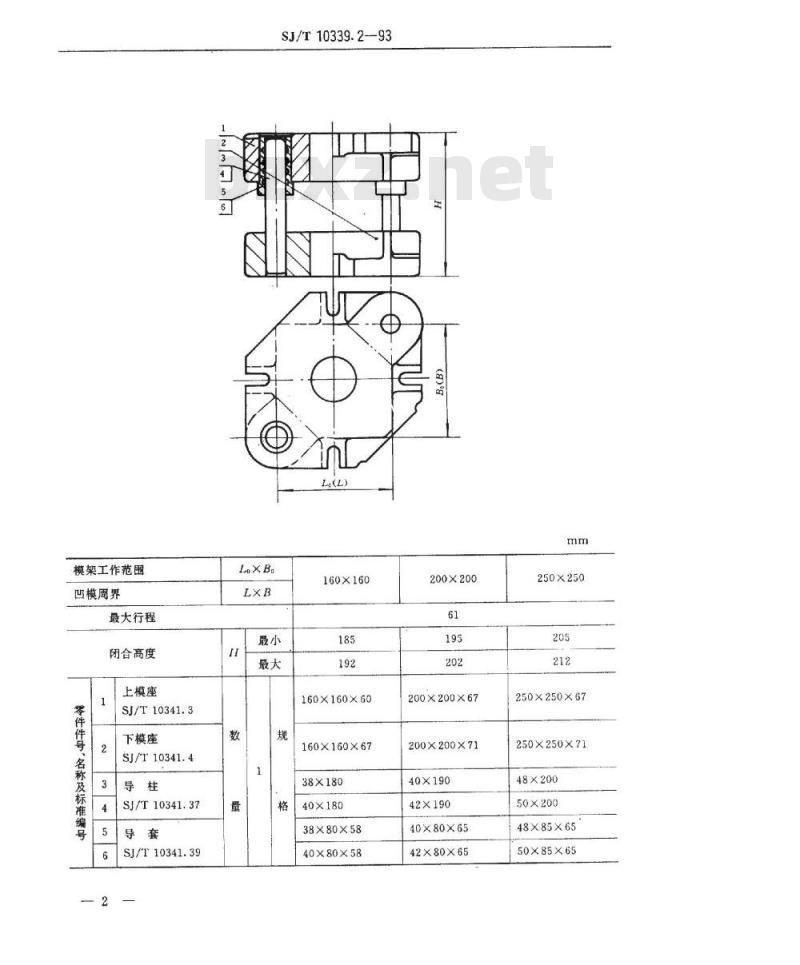

结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模活动凸模式滑动导向模座平放式对角导柱上模座平放式对角导柱下模座
精冲模活动凸模式滑动导向模座精冲模导向装置导柱wwW.bzxz.Net
精冲模滑动导向装置台阶导套
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
模架工作范围
凹模周界
最大行程
闭合高度
上模座
零件件号名称及标推编号
SJ/T10341.3
下模座
SJ/T10341.4
SJ/T10341.37
SJ/T10341.39
SJ/T 10339.2-93
160×160
160×160×60
160X160X67
38×180
40×180
38×80×58
40×80X58
200×200
200×200×67
200×200×71
40×190
42X190
40×80×65
42X80×65
250×250
250×250X67
250×250×71
48×200
50×200
48×85×65
50×85X65

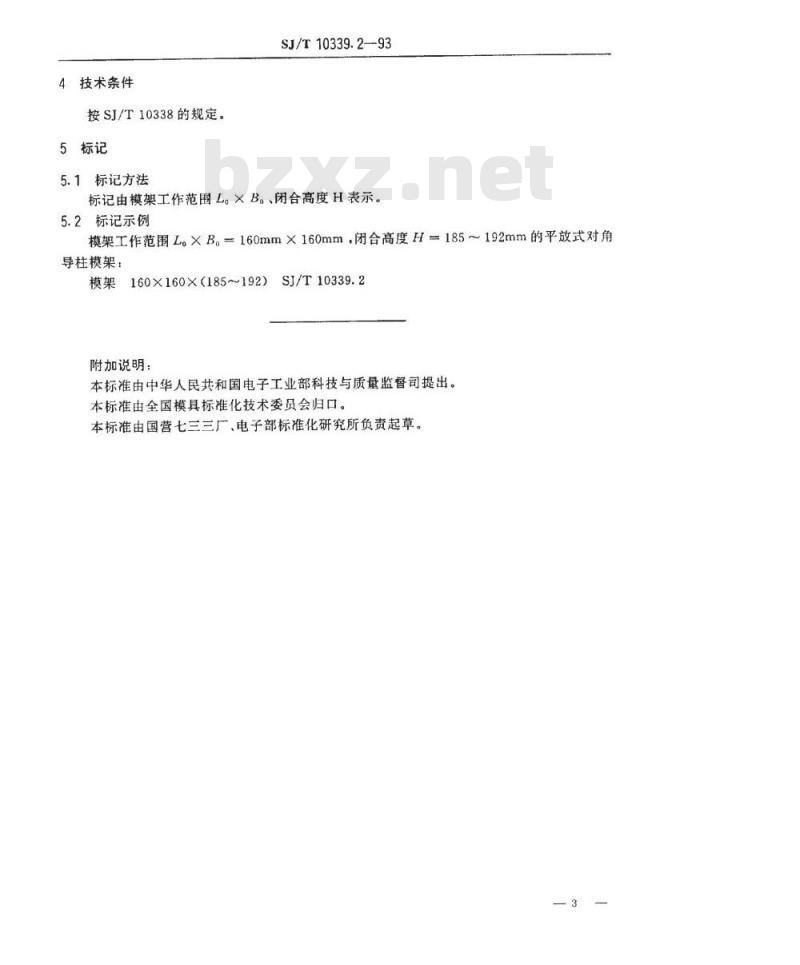

技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.2—93
标记由模架工作范围L。×B。、闭合高度H表示。5.2标记示例
模架工作范围L。×B=160mm×160mm，闭合高度H185～192mm的平放式对角导柱模架：
160×160×（185192）
SJ/T10339.2
附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
