【电子行业标准(SJ)】 精冲模固定凸模式滑动导向模架 对角导柱模架

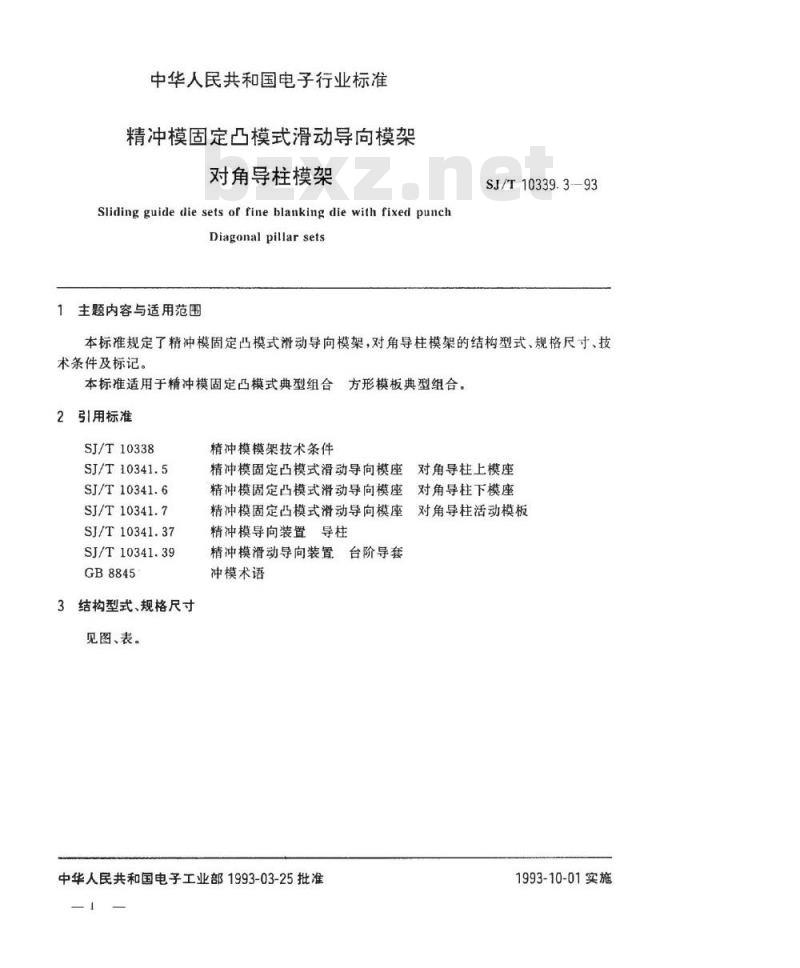

中华人民共和国电子行业标准
精冲模固定卢凸模式滑动导模架对角导柱模架下载标准就来标准下载网
Slidingguidediesetsof fineblankingdiewithfixedpunchDiagonal pillar sets
主题内容与适用范围
SJ/T10339.393
本标准规定了精冲模固定凸模式滑动导向模架，对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模固定凸模式典型组合方形模板典型组合。引用标准
SJ/T10338
SJ/T10341.5
SJ/T10341.6
SJ/T10341.7
SJ/T10341.37
SJ/T10341.39
GB8845

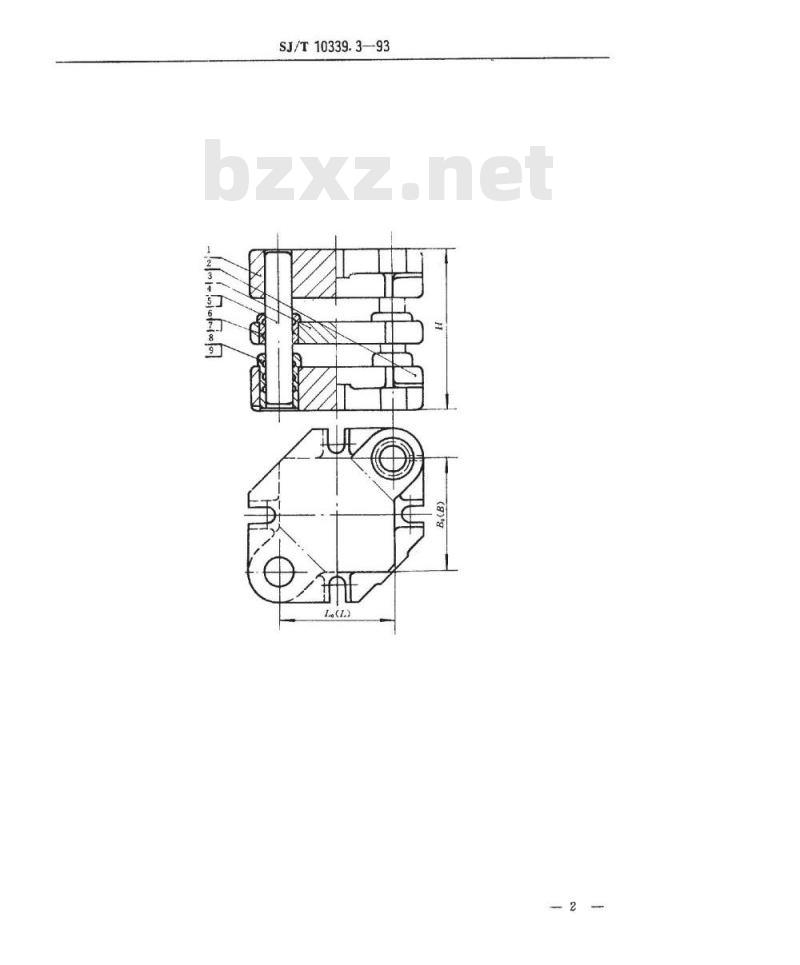

结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模固定凸模式滑动导向模座对角导柱上模座
精冲模固定凸模式滑动导向模座对角导柱下模座
精冲模固定凸模式滑动导向模座对角导柱活动模板
精冲模导向装置导柱
精冲模滑动导向装置台阶导套
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

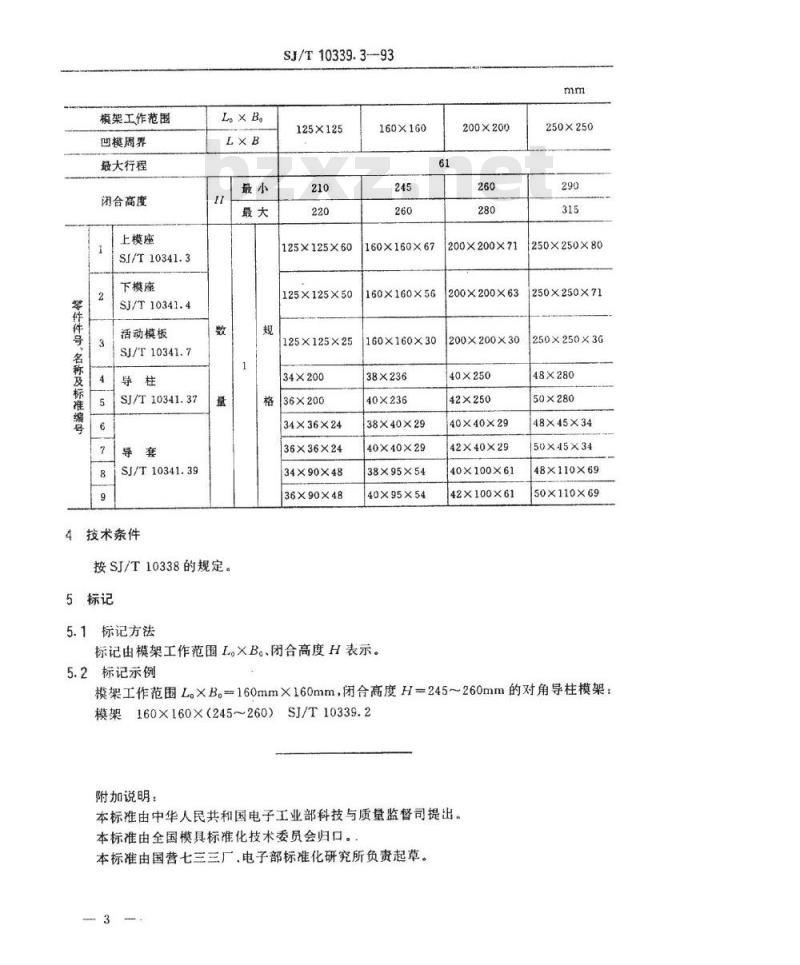

SJ/T10339.3—93
零件件导、名称及标准编号
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.3
下模座
SJ/T10341.4
活动模板
SJ/T10341.7
SJ/T10341.37
SJ/T10341.39
技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.3-93
125×125
125×125×60
125×125×50
125×125X25
34×200
36×200
34×36×24
36×36×24
34×90×48
36X90X48
160×160
160×160×67
200×200
200×200×71
160×160×56
160×160×30
38×236
40×236
38×40×29
40×40×29
38×95×54
40×95×54
标记由模架工作范围L。XB。、闭合高度H表示。5.2标记示例
200X200×63
200×200×30
40×250
42×250
40X40×29
42X40×29
40×100×61
42×100×61
250×250
250×250×80
250×250×71
250×250X36
48×280
50×280
48×45×34
50×45×34
48×110×69
50×110×69
模架工作范围L×B。=160mm×160mm，闭合高度H=245~260mm的对角导柱模架：模架160×160×（245260）SJ/T10339.2附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂，电子部标准化研究所负责起草。
