【电子行业标准(SJ)】 精冲模典型组合技术条件

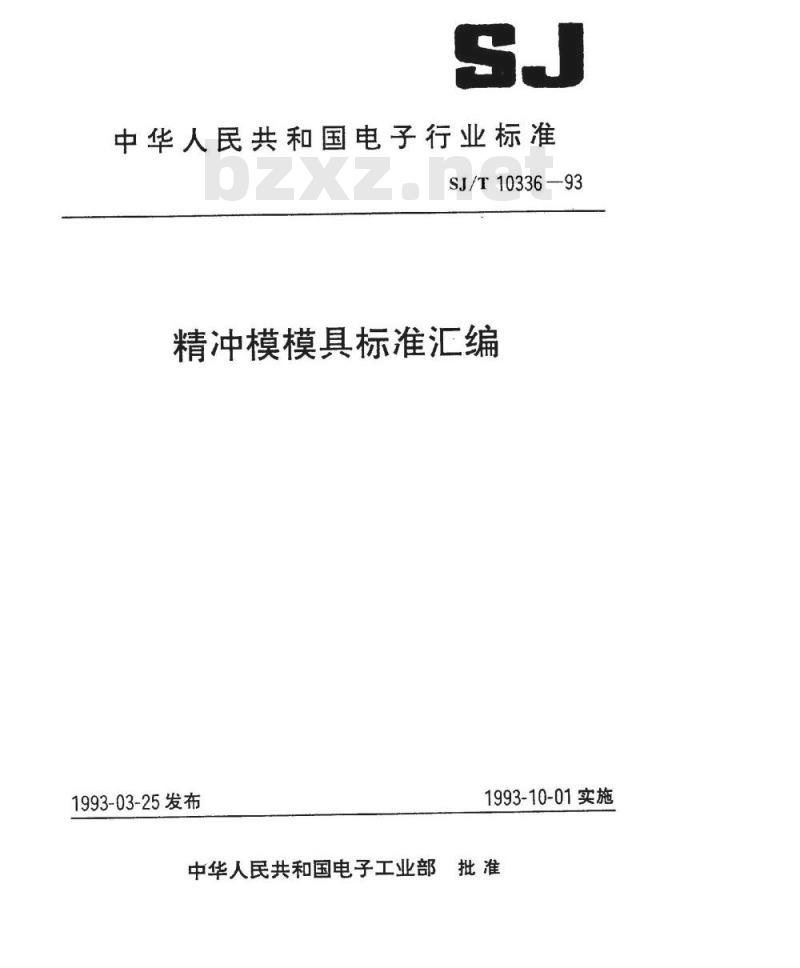

中华人民共和国电子行业标准
SJ/T10336-—93
精冲模模具标准汇编
1993-03-25发布
1993-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业标准
精冲模典型组合技术条件
TechnicalspecificationoftypicalassemblyofFine Blanking Die

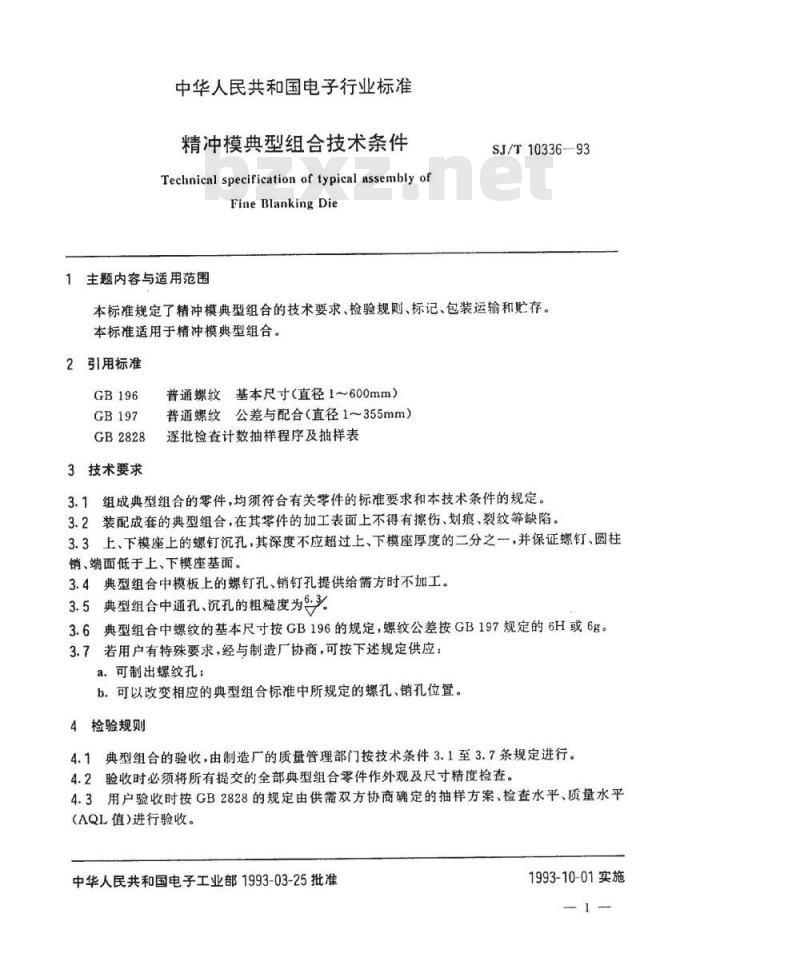

主题内容与适用范围
SJ/T10336-93wwW.bzxz.Net
本标准规定了精冲模典型组合的技术要求、检验规则、标记、包装运输和贮存。本标准适用于精冲模典型组合。2引用标准
GB2828
3技术要求
普通螺纹基本尺寸（直径1～600mm）普通螺纹公差与配合（直径1~355mm）逐批检查计数抽样程序及抽样表3.1组成典型组合的零件，均须符合有关零件的标准要求和本技术条件的规定。3.2装配成套的典型组合，在其零件的加工表面上不得有擦伤、划痕、裂纹等缺陷。3.3上、下模座上的螺钉沉孔，其深度不应超过上、下模座厚度的二分之一，并保证螺钉、圆柱销、端面低于上、下模座基面。3.4典型组合中模板上的螺钉孔、销钉孔提供给需方时不加工。3.5典型组合中通孔、沉孔的粗糙度为%3.6典型组合中螺纹的基本尺寸按GB196的规定，螺纹公差按GB197规定的6H或6g。3.7若用户有特殊要求，经与制造厂协商，可按下述规定供应：a.可制出螺纹孔：
b。可以改变相应的典型组合标准中所规定的螺孔、销孔位置。4检验规则
4.1典型组合的验收，由制造厂的质量管理部门按技术条件3.1至3.7条规定进行。4.2验收时必须将所有提交的全部典型组合零件作外观及尺寸精度检查。4.3用户验收时按GB2828的规定由供需双方协商确定的抽样方案、检查水平、质量水平(AQL值）进行验收。
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

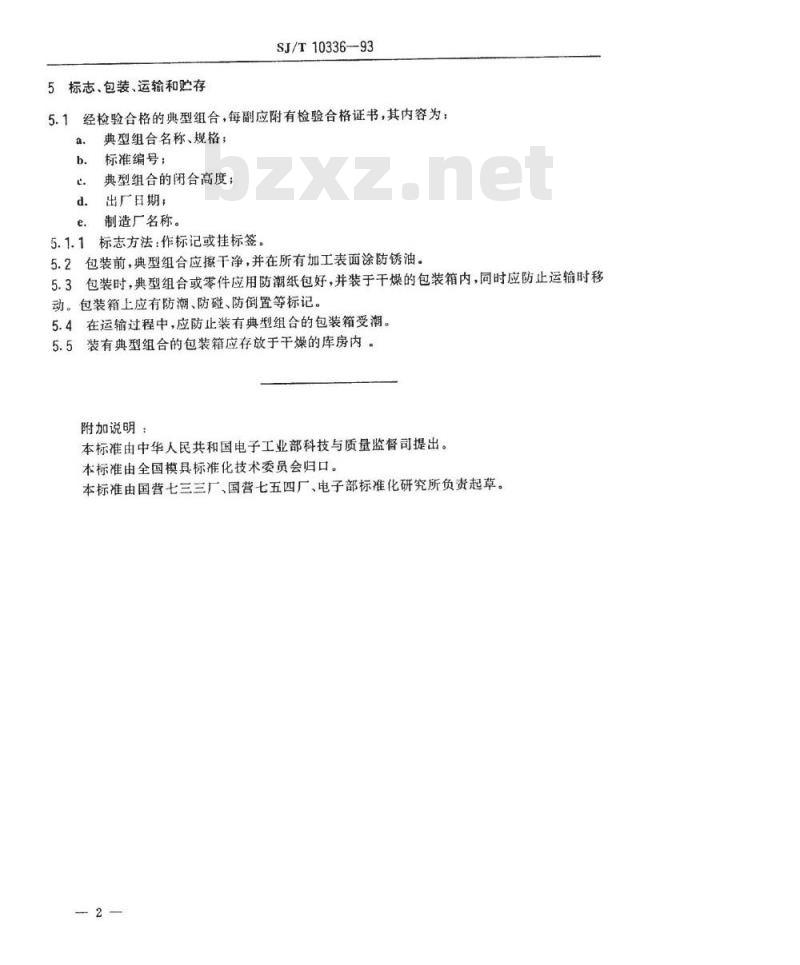

5标志、包装、运输和贮存
SJ/T10336--93
经检验合格的典型组合，每副应附有检验合格证书，其内容为：5.1
典型组合名称、规格；
标准编号；
典型组合的闭合高度；
出厂日期：
制造厂名称。
5.1.1标志方法：作标记或挂标签5.2包装前，典型组合应擦干净，并在所有加工表面涂防锈油。5.3包装时，典型组合或零件应用防潮纸包好，并装于干燥的包装箱内，同时应防止运输时移动。包装箱上应有防潮、防碰、防倒置等标记。5.4在运输过程中，应防止装有典型组合的包装箱受潮。5.5装有典型组合的包装箱应存放于干燥的库房内。附加说明
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、国营七五四厂、电子部标准化研究所负责起草。2
