【电子行业标准(SJ)】 精冲模活动凸模式滑动导向模架 座入式对角导柱模架

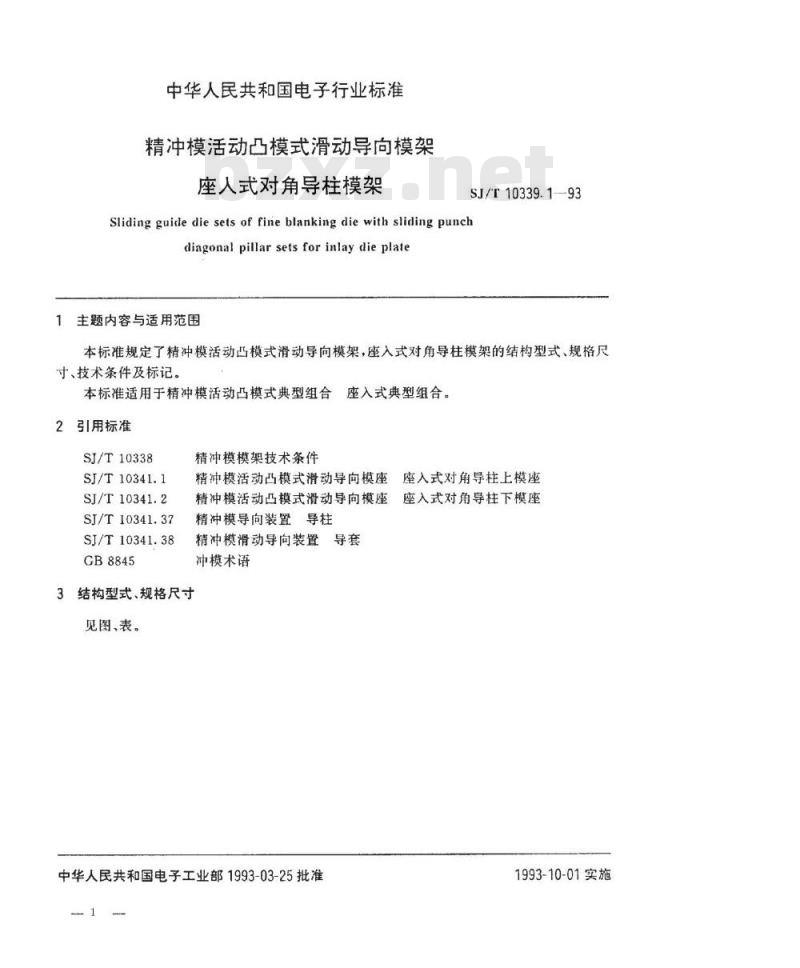

中华人民共和国电子行业标准
精冲模活动凸模式滑动导向模架座人式对角导柱模架
SJ/T10339.193
Sliding guidedie sets of fineblanking diewith slidingpunchdiagonal pillar sets for inlay die plate主题内容与适用范围
本标准规定了精冲模活动凸模式滑动导向模架，座入式对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合座入式典型组合。2引用标准
SJ/T10338
SJ/T 10341.1
SJ/T10341.2
SJ/T10341.37
SJ/T10341.38
GB8845
3结构型式、规格尺寸
见图、表。
精冲模模架技术条件bZxz.net
精冲模活动凸模式滑动导向模座座入式对角导柱上模座精冲模活动凸模式滑动导向模座座入式对角导柱下模座精冲模导向装置导柱
精冲模滑动导向装置导套
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

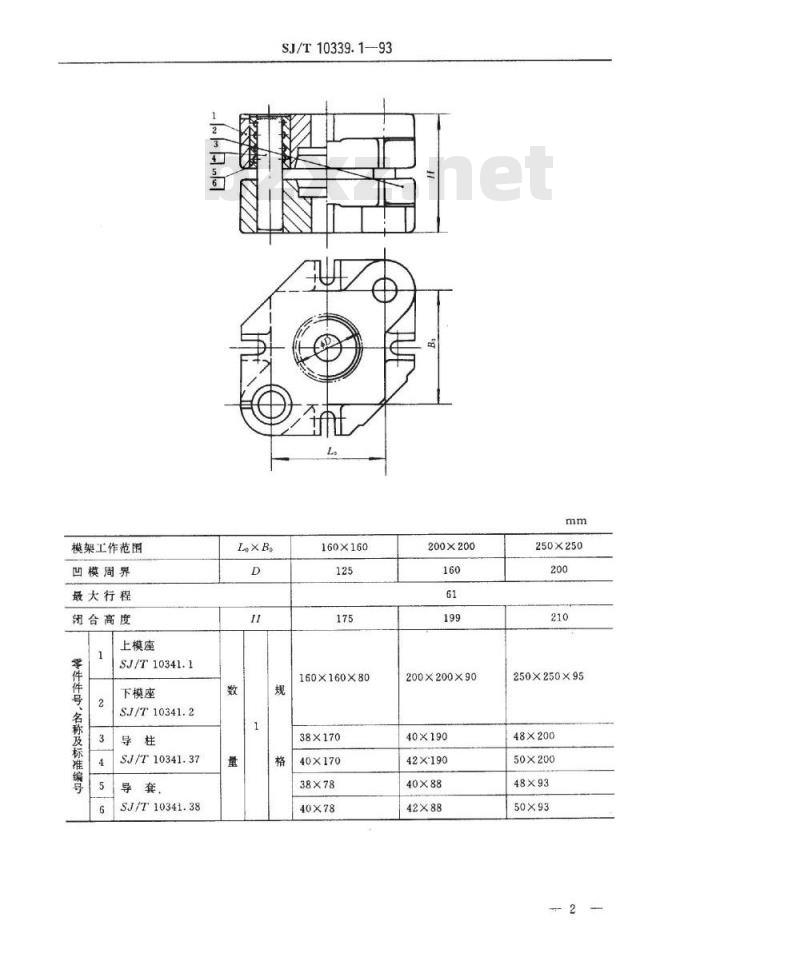

模架工作范围
凹模周界
最大行程
闭合高度
零件件号、名称及标准编号
上模座
SJ/T10341.1
下模座
SJ/T10341.2
SJ/T10341.37
SJ/T10341.38
Lo×Bo
SJ/T10339.1-93
160×160
160×160×80
38×170
40X170
38×78
40×78
200×200
200×200×90
40×190
42×190
40×88
42×88
250×250
250×250×95
48×200
50×200
50×93

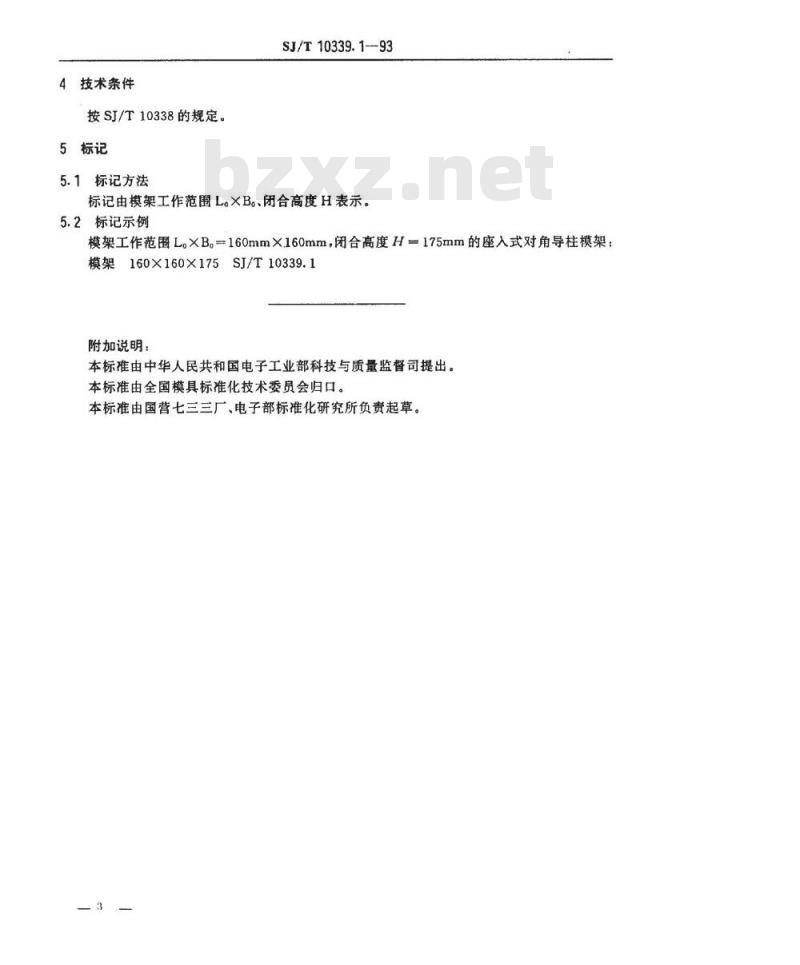

4技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.1—93
标记由模架工作范围L。XB。、闭合高度H表示。5.2标记示例
模架工作范围L。×B。=160mm×.160mm，闭合高度H=175mm的座入式对角导柱模架：模架160×160×175SJ/T10339.1附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
