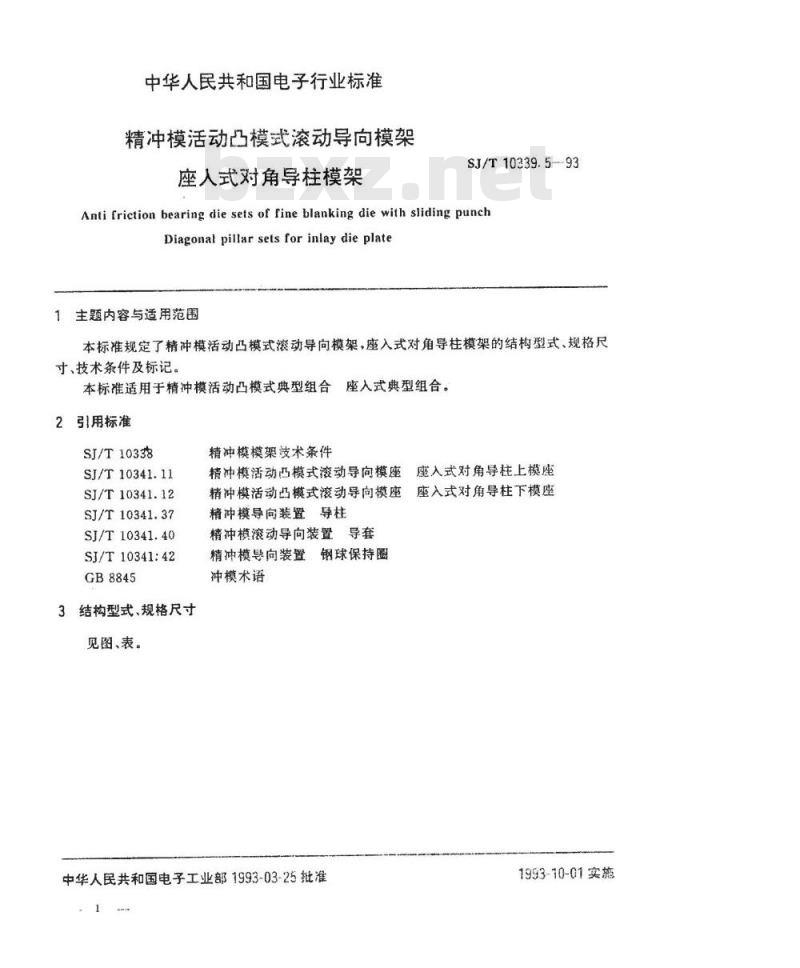

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模架座人式对角导柱模架
SJ/T10339.5-93
Anti frictionbearing die sets of fineblanking diewith slidingpunchDiagonal pillar sets for inlay die plate1主题内容与适用范围
本标准规定了精冲模活动凸模式滚动导向模架、座入式对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合2引用标准
SJ/T10338
SJ/T10341.11
SJ/T10341.12
SJ/T10341.37
SJ/T10341.40
SJ/T10341:42
GB8845

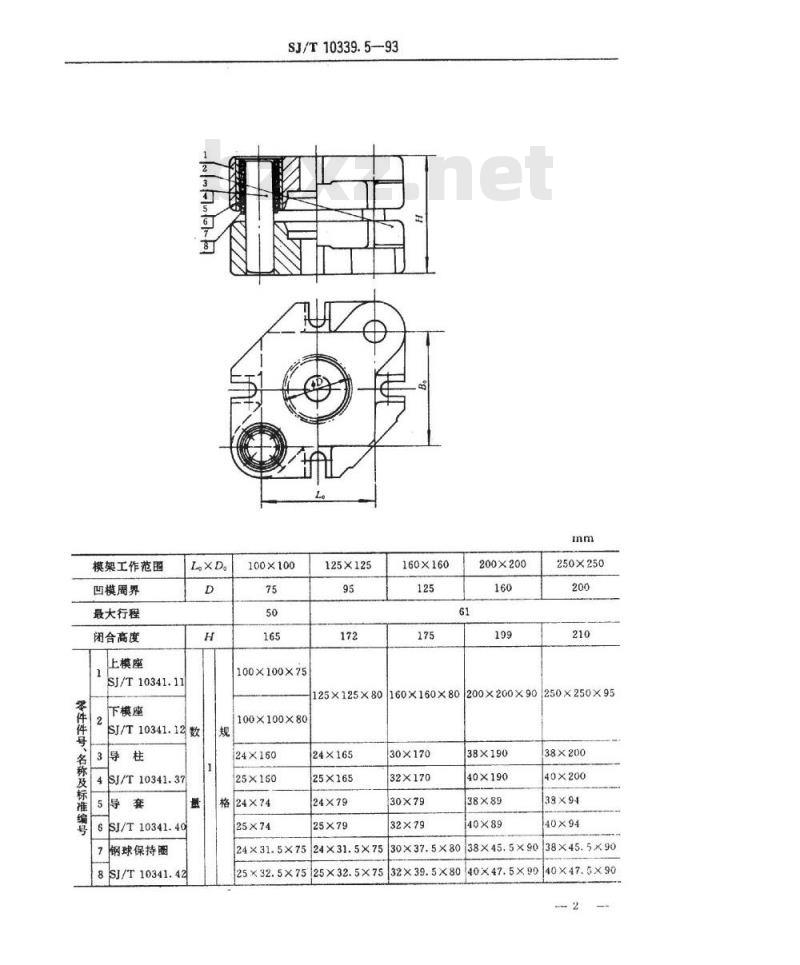

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
座入式典型组合。
精冲模活动凸模式滚动导向模座精冲模活动凸模式滚动导向模座精冲模导向装置导柱
精冲模滚动导向装置导套
钢球保持圈
精冲模导向装置
冲模术语
中华人民共和国电子工业部1993-03-25批准座入式对角导柱上模座
座入式对角导柱下模座
1993-10-01实施
零件件母
、名称及标准编
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.11
下模座
SJ/T10341.12数
SJ/T10341.37
SJ/T10341.40
钢球保持圈
8SJ/T10341.42
SJ/T10339.5--93
100×100
100×100×75
125×125
160×160
200×200
250×250
125×125×80160×160×80200×200×90250×250×95100×100×80
24×165
24X160
25×150
格24×74
25×74
24×31.5×75
25×165
24×79
25×79
30×170
32×170
32×79
24×31.5×7530×37.5×80
25×32.5X75
25×32.5×75
38×190
40×190
38×89
40×89
38×45.5×90
32×39.5X80
40×47.5X90
38×200
40×200
38×94
40×94
38×45.5×90
40X47.5X90
技术条件
按SJ/T10338的规定。
5标记
SJ/T10339.5-93
5.1标记方法
标记由模架工作范围L.×B。、闭合高度H表示。5.2标记示例www.bzxz.net
模架工作范围L。×B。=160mm×160mm，闭合高度H=175mm的座入式对角导柱模架，
SJ/T10339.5
160×160×175
附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负贵起草。3
