【电子行业标准(SJ)】 精冲模固定凸模式滑动导向模座 中间导柱活动模板

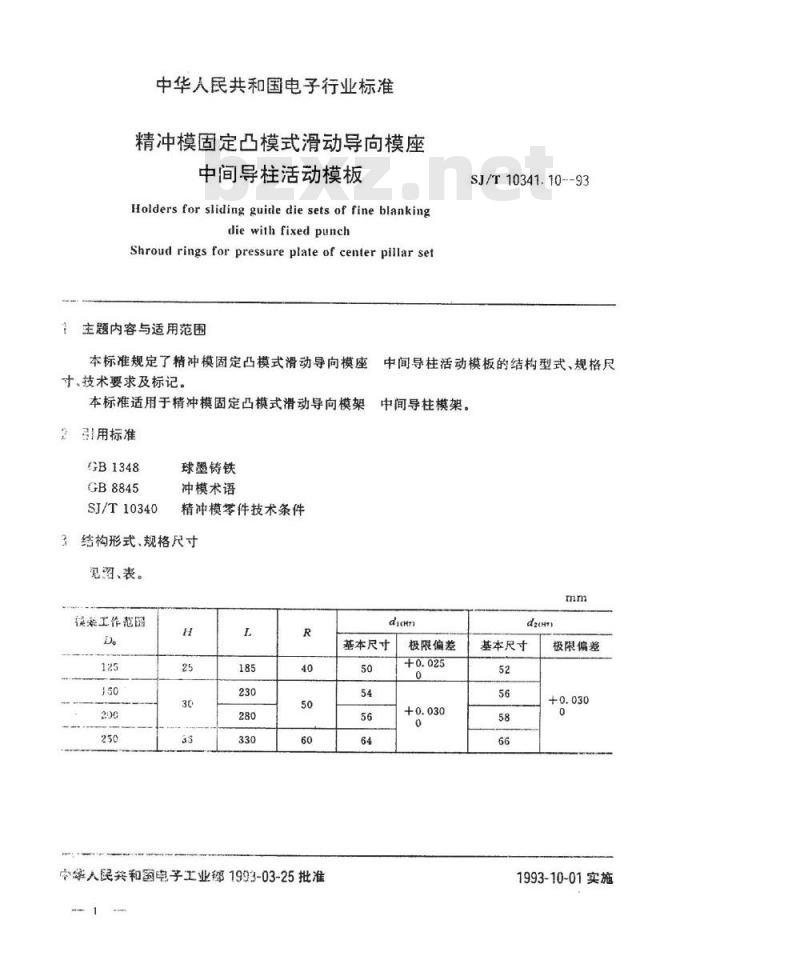

中华人民共和国电子行业标准
精冲模固定凸模式滑动导向模座中间导柱活动模板
Holders for sliding guide die sets of fine blankingdie with fixed punch
Shroud rings for pressure plate of center pillar set主题内容与适用范围
SJ/T10341.10--93
本标准规定了精冲模固定凸模式滑动导向模座中间导柱活动模板的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模固定凸模式滑动导向模架中间导柱模架。
2到用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
现图、表。
模染工作范团
学华人民芳和国电子工业环1993-03-25批准dion
基本尺寸
极限偏差
基本尺寸
极限偏差
1993-10-01实施免费标准下载网bzxz

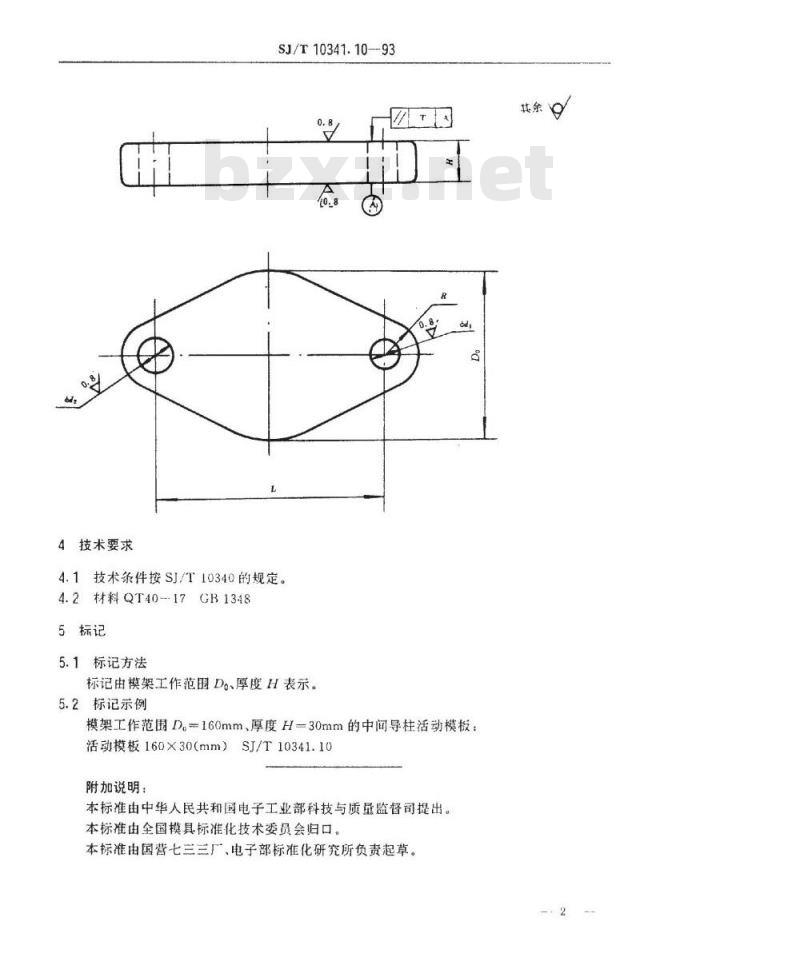

4技术要求
SJ/T10341.10—-93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围Do、厚度H表示。5.2标记示例
模架工作范围D，=160mm、厚度H=30mm的中间导柱活动模板：活动模板160×30（mm）SJ/T10341.10附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。其余
