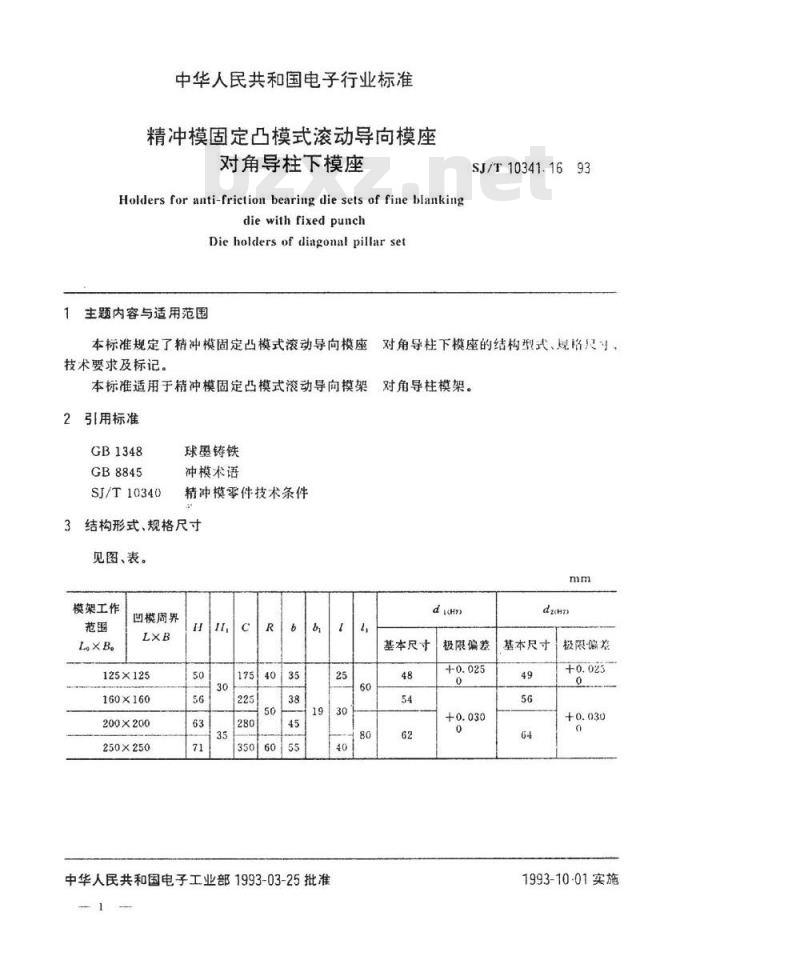

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模座对角导柱下模座
Holders foranti-frictionbearingdiesetsof fineblankingdie with fixed punch
Dieholders of diagonal pillarset主题内容与适用范围
SJ/T10341.1693
本标准规定了精冲模固定凸模式滚动导向模座对角导柱下模座的结构型式、规格！小、技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架对角导柱模架。
引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件

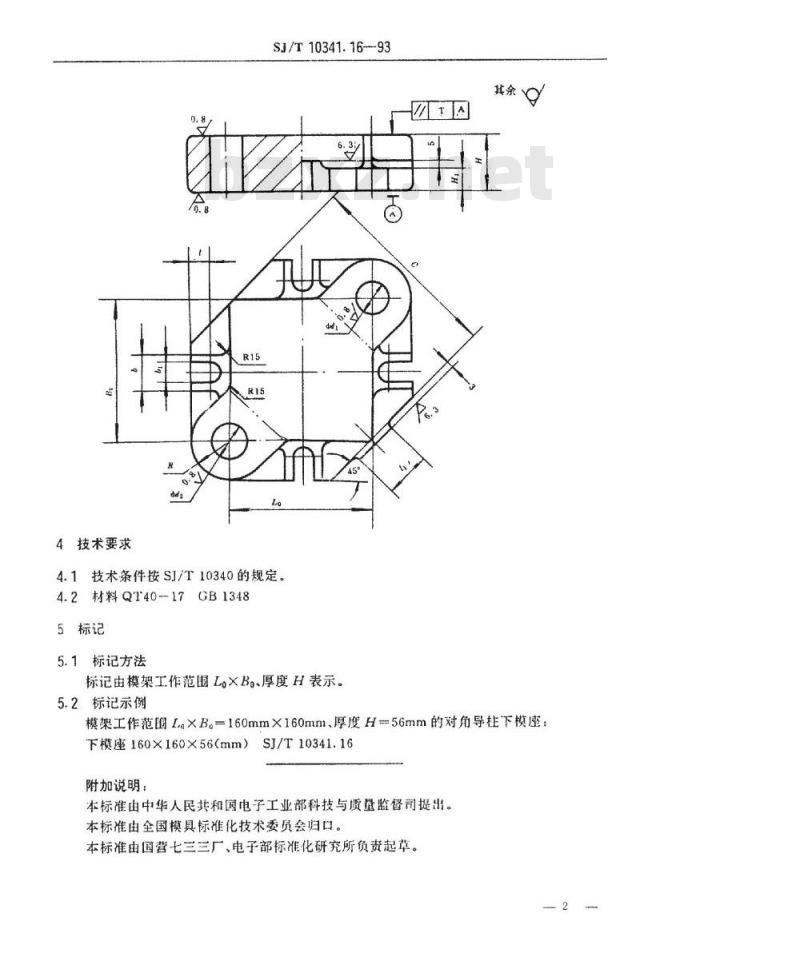

3结构形式、规格尺寸
见图、表。
模架工作
凹模周界
125×125
160×160
200×200
250×250
中华人民共和国电子工业部1993-03-25批准25
基本尺寸
极限偏差
基本尺寸
极限偏差
1993-10-01实施
4技术要求下载标准就来标准下载网
SJ/T10341.1693
4.1技术条件按SJ/T10340的规定。4.2材料QT40--17GB1348
5标记
5.1标记方法
标记由模架工作范围LoXBo、厚度H表示。5.2标记示例
其余6
模架工作范围L×B=160mm×160mm、厚度H=56mm的对角导柱下模座：下模座160×160X56（mm）SJ/T10341.16附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。
