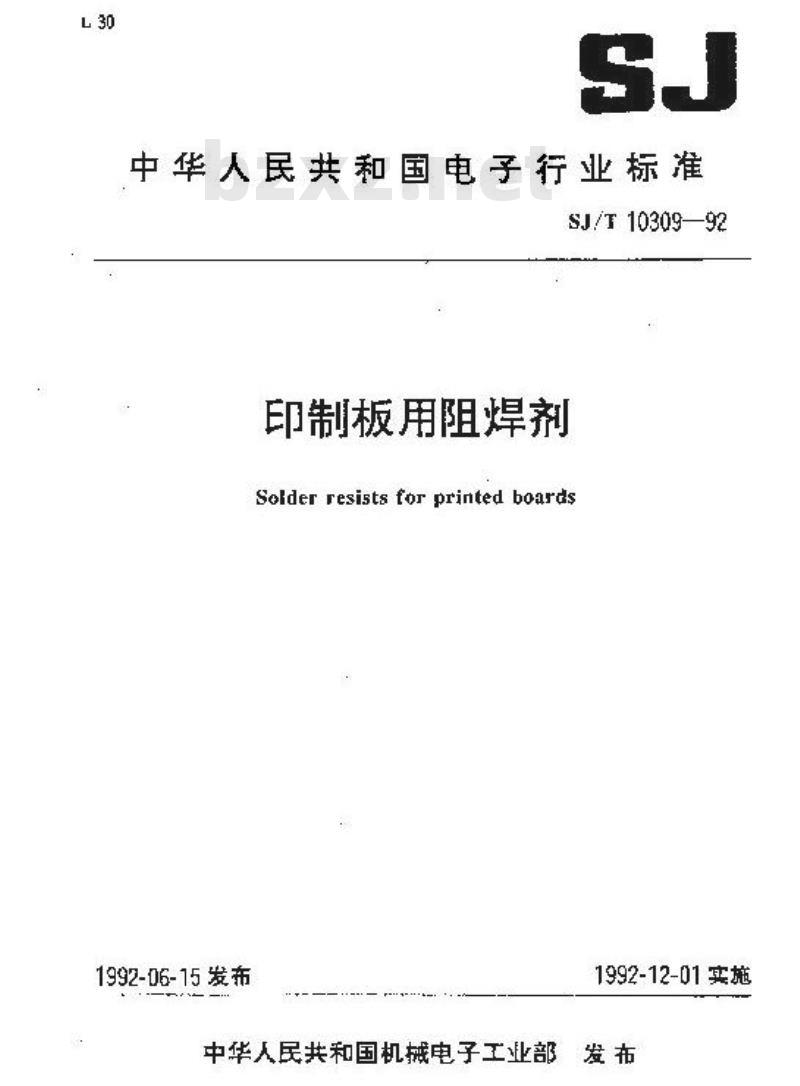

【电子行业标准(SJ)】 印制板用阻焊剂

中华人民共和国电子行业标准
SJ/T10309—92
印制板用阻焊剂
Solder resists for printed boards1992-06-15发布
1992-12-01实施
中华人民共和国机械电子工业部发布中华人共知国电子行业标准
印制板用阻焊剂
: sdee rciste for prlnted boards1：主题内容和适用范围
SJ/T 1030992
本标证规定了印制板胃阻焊剂的通用生能、整右法及验收、包装和储存等要求，本际难适用于印刷板用各类阳焊削。2
引用标弹
本标准包括下别标难获中的一韶分，当下列抓准与本标准相矛后时，以本标难为准，CB1SD
GB 2036
GB2421
GB 2423.3
GB2423.16
CB 2423.22
GB2529
GR 4677.7
GB 4677.8
GB 4677. 11.
危险货物他装标志
固述电工单级材料工击穿电压、击穿弧度和前电丘试验方法印制电路名词本讲和定义
电上中于产品减本环燃试登规程总
电工电子产品基术环境试验规程试险a：恒定显热试验方法
电工电千严品基本环境试验划程试股」，长舞试验片法电工电卡产品基本环墙试验规程试验Na温变化试腔方法递性检查计数抽祥程序及拥样志道用于准统的投变》同荆检直计整抽详挥及油拦表（适用于牛产过癌定性的捡查）印制板表层绝缘电阻测试方法
印制板层附若小试验方法腔带法印制报锻层厚度制试定法反司放监法印别极热冲击试验方法
GB 46FY. 16
印判板一般试将方法
GB4722
CB5517
GR6739
GB9286
印制电路用测箱板试冷方法
树脂整谨剂粘度谢定方法
涂料硬度铅离测定灯法
涂抖研质细的测定
色案和清谦漆的划格试题
印能电路用烧性钢轮材料验方遇GR/T13557
电广电气件试验方法耐湿试险
中华人民共和国机械电子工业部1992-2-15批准199212-01实施
3分差和表示
3.1阻焊剂的炎型和表示
3. 1. 1我成象方式分类和专示如下:.
SJ:1:10305—92
网获象型用英文敏\S表示：
液态光验就象出英字母““民示，于膜光变成象型用英文学摄\装示3.1.2按T艺T持点分类利表尽勿下：H.
网印成象型医焊剂按固化方式分为光固型利热固型，分别用阿拉的数11和12表液态光致成象型且焊剂接布方式分为网印减流布型，公别用阿拉伯整学21租h.
22素示：
c，十感光致成常形按显影剂分为水溶性、半术审坐和溶剂性，分部酬拉伯整字31.32和3S表示，
3.2避焊剂题色格表示
3.3阻误剂号的表示
表示符号
生产单位的阻焊刻型号.果四位阿控消数字表示，3.4留焊剂名所的表示产法
阻焊剂多称的表示法应由工组符号表示，与一组表示成率万式第二组-一二\为准字符，第一组表示加工特点，第四组衣示款色，第五组衣不生产单实的翌讲型号。即，x
生产单型号
工芯划工特点
成象为式
SJ/T 10309--92
例划：光网印成象型障进短制8901表示为S·11GRN6SC，4技术要求
4.1酸色和外
4.1.1颜色
匣焊剂的颜位应与沟一些，并行合有关规范。4.1.2外观
当接5.3.1条检副时.阻焊剂应显示均匀一致和无杂所掺入及可能会影响印制加工、构测及组装的粗粘颗粒和气等现统，n网印型和急光效成象型压煤剂的动动性应一致、光起皮、无沉流和无胶等现象。b。千滋光致成象型阻焊剂厚应均匀一改.应无售孔、载所、粘连、转韩等现象.4.2物理性能
4.2.1网印成象型和液态光致做象型阻焊剂粘度、油度、网印性和光整成象性当按5.3.2.5.3.3.5.3.4利5.3.16条检测时，其粘度、细度、印刚性和光致成象性应符合下别势定：
a.粘度,在7下的辉剂粘度应为2. D~IUPa·a.h.细：细度不得大于20um。
C。印刷性：印划用阻剂的球性应好，按5.3，1条试验时，下到线宽和间距上的除尽应光气泡，处孔、精网和飞凹等现象，渗展不得影病使同，线宽和间距等级为1效：0.2mm+2组0.3mm3级.0.4mm
d光致吸象性：应按有关规范现定。4.2.？半膜光致成象型留煤剂的尺寸当按5.3.5条测其时，干膜：致成象型阻焊剂的厚度、宽度均应荐合有关规范。4.3固化陷外观
奥焊剂应种有关规范规定的固化条件下质北，当接5.3.6条检测时阻焊剂固比后的外观应显现均匀一致，不出现发粘.起泡、分房外表费色和开裂变现象，4.4铅笔硬度
当按5.3.6条微让时.刷性制板基村成销箱表国上固比的担担温应需少能承受3H期度铅第划狼试验.挖忙印制板基材或制范农面上比的组焊膜应能案少承硬2H理虚铅名的划痕试验，
4.5.1对区1性印制报的若月
。迎单：各种基底上固比的阳泽本停前来用53.岛1承高法A试验时股带上不应有拥归膜的粘附见象，b.浮焊后，采用5.3.6.条方送B试验10=14，各钟材利上的配焊膜脱落下分数应不靓过表1的规定，

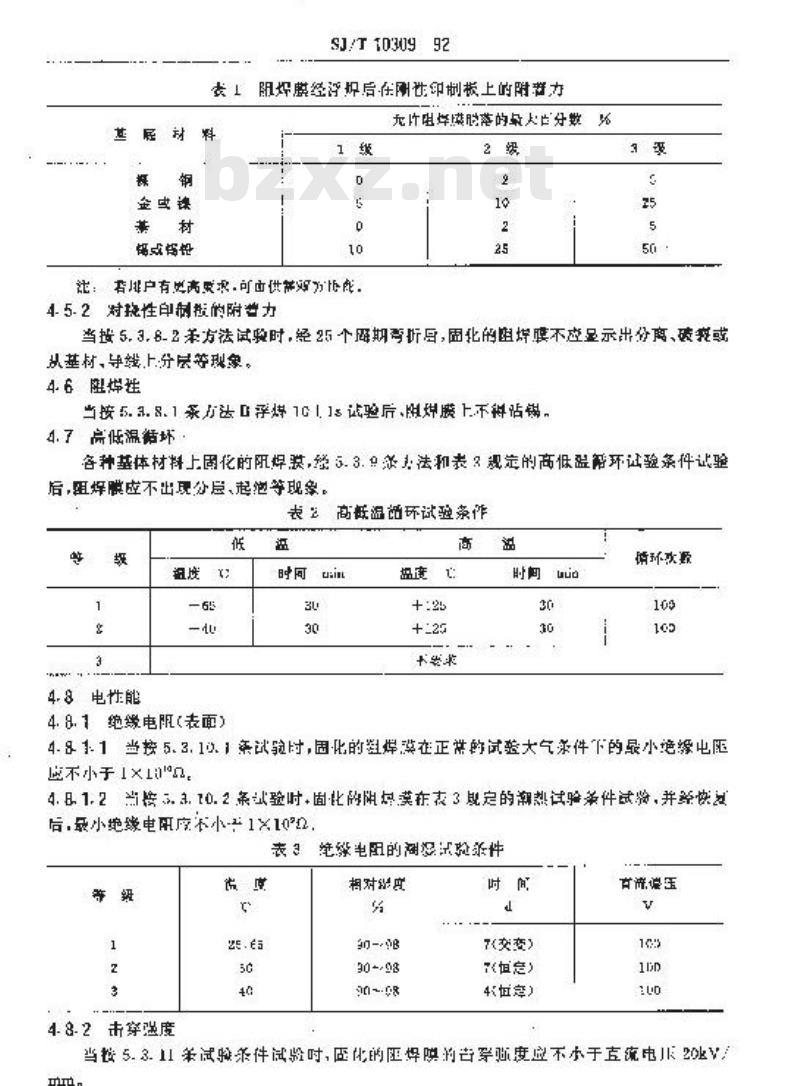

SJ/T10301992
索1限好脱经没损后在刚性印制板上的附带力基属材料
金安锲
情或够快
法：者排户有思高求，可由供禁效为作能4.5.2对挖性印制报的附费力
无片落的大分数
当按5.3.8.2关方送试验时，经25个期弯月，固化的阻培膜不应显示出分离、破获或从基材、导线上分层等现象。
4.6甩煤带
当按5.3.8.1承力法孕炼101.1s让验后、阻上不料站锅，4.了，低温循坏
各种基体材料上固化的阻焊膜，5.3.9※法和表8观定的商低盈解环让验条件让验后，阻焊膜应不出现分层、起泡等现象。表2高温筑环试验条作
4.8电性能
4.8.1绝缴电阻（表面）
时间ua
循环改题
4.81.1当按5.3.10.1条试验时，固化的焊漠在正带的试验大气件下的最小绝缘电臣不小于×\
4.日1.2当培3.3.10.2条式验时固比的用均漠在表3现定的潮热试验杀件试验，并经快后，最小绝缘电雨座不小￥1×10\2表
4.8-2击穿温度
绝电阻的强试验杀件
相对度
90--98
7(交变)
7(恒)
4恒穿
古满谨压
当按5.3.11策试验杀件试验时，质比的阻焊膜的去紧度应不小于流电20Vm
4.9耐化学性
SJ/T·10309-92
当按5.3.12条试整旺固化后的阻焊膜应不量现出容账，表面扭髓、厚度变化，气泡或变色等鼠坏现象，
当丧5，3.13条试验时，固化后的湿性膜不应使案寸组坏膜的制版扭燃性能降一线，4.11防毒性
当接5.3.1条试验时，固伦市的附落应求支持正物生长的费养成分效为牛街生长而变质.
4.12耐深（毛化试
当披5.3.15条战验时，即制板的年疫应光化、免零，气泡和落账等源象附湿性的等级应符合表4期定
表耐握性学级
4.13上存海命
和对迟度
00--98
阻辉剂应在7，3举规定的些存条件下贮在，以牛产日算起应至少保持半年，性能仍符合要求。
5试验方法
5.1试祥
当按6.1.1条进行A组检验时，试样为末持化的用焊利.当按6.1.2.条进行B单或揽6.2.1案进行心期检验时，试应是符合5.1.1系基情要求的具有综合试验图形的标非试整板或成品板。固化后阻妞腾在制俏上的厚度室少应为Q.mm.击穿噪医用的试择的阻煤膜厚度应为.025～0.030mn，具无针孔5.1.1让样基材
试拌的基材应为刚性单面更饲缩环氧玻布是压板私捞性单面聚酵业胺硬相箱材料或能满足告种测试性能要求的其它要错材料，其铜陷提格为35g/m（厚度为35m，并均与一致。5.1.2聪形
具有脏焊剂的综合试验图形标准试样见表5和图1。试祥
SJ/T1030992
表5具有综合试验图形标准试样及尺寸陈
笔理体(材上)
对上)
联营力【差对上好好
时（上焊式）
时若多字洋将
第基对上上弹炼店)
时普力（竭始上医诉后）
商低谊衍环
F1牌性
韵泽出（表面）
耐化学性
共字样
耐强专
试样尺寸
异电明形尺寸
25×25
25×25
线宽×数山：
（从里交虾
125×至10条）
100×10m
100×1DG
生：出样1K，L.和M不在瑞合试验图悉中，另外划作，5.1.3阻剂的要益、成象和固化
tnoxino
应按阻焊剂生产）推举的善，放象和固代工艺条件制作试样或印制。5.2标准大气条件
5.2.1正常的试整大气系件
根据月2427中4.3案的规范，正常的试腔太气条件为：替度：
15-~35'C
相对湿度，45%~75%
气压：
5.2. 2恢复录件
8616kP
(从甲外
6.25十来)
阻保照尺寸
10g×;100
根拼G日2421中4.4乘的规定，试样的流忘条件应为5.2.1条规定护止常的试验大气条件。除非与存规定+试在条性处理之后利作最后检测之前，应试试样代衡量时的正的试验大气苯件下傲其，达到程定，除非乃有圾庭，其谈穿时间为1～5，5.2.3性费试验的标准大气亲性
根据GH242114.2条的规忘，什载试预的标准人气条件为：温度，
23生1套
相对湿度：48%~~52%
气压；
8G106kF
5-3检合与注签
5J/T103CS—92
除非另有规定，将至与试监均应在正常的试腔大气条件下进行。5.3.1色和外双
应按B4577.I6第？章的定，采用日源方法或3倍放大方法直双检老阻焊满是否行合4.1.：和4.1.2条的规定。10作敢大方法为师方法。5.3.2推度
网印感家型和液志光效感条型服焊剂前站度感投GB554？在21下控测-开判定是否餐合4.2.1案4的观定。
5.3.3细度
网印成象型和微态光致放象型阻焊剂应接G575，1见完检测求一个试的大值作为潮度值，并判定是否衍合.2.1条6的期定。5.3.4图印性
网印成象型阳阻识剂龄有关款范规定的法选行丝网净印应用5.31案方法检查并是否对4.2.1条c内要求。
53.5干账尺寸
下膜光致成象理阻煜剂厚度应按有关规放规定的测出小法测定，其宽变可用直尺测量，测风范度应为1mm并定起不符合4.2.2条的要求。5.36日化后外
按有关规范规定的固化杀回化雪，成用：.8.1%内小法克戏尬查尚化的模下符合 4, 3 免要求,
5.3.7铅范硬度
固化的的煤膜的销名吨度应该G3733规定检.并期足是符合4.4案许些求5.3.8时窄和风焊性
5. 3. 81对刚性印制板
方资点：浮煤前的刷若力将固化的阳焊膜试样（图形1.H2，53>在浮焊的按GB9226格，共制距为1m3，然后度4677.7的方法时胶测试应来用.2，！系方法变查试样，并判定是否符合4.5.1条a的要求，
法3浮挥后的附者力印座焊生等随化的煤模试样（形心1.2按（467.11中“片张2洋源法\过行浮计试验，然后，载GB1377.7放克法腔带试，度压3.3.1条方齿检试邦,并判是指咨合4.5. 1案6中表1或1. 条的要求，5.3.8.2对说性印制张的对者小
特固化的租焊悦安B1557第章谢试探成劳强度的方法将挑性闪制板分别弯曲25个周期，其旁由内径应为3mr。最后查羽脑，并判定是咨对个1.5.录的要放。5.3.9商温设环
应按表2户选定的试游条G32423.22的\一，试收Na\进行高低温据下试验·检查试痒，片判宗是告符合4.7条要求。5.3.10绝缘电羽（表面）
5.3.19.1在正常的试验大气条件下测定周化的附网保的绝缘电阻时应较（K4677.1进行（见试验至形[)井检奇后否守合4.8.1.1条的要求，5.3，10.2测实牵湿试验后的绝续电阻对，应先特证择放在点表3选定的试验条件下控7
SF/T 1030992
G品360.6扣图2（对1统）或D2423.8<，成8级>进行试验，取出，恢克1~2后，按B4877.1进行洲试（测电作步599V×），并定县否符合4.8.1.2条均要求。5. 3.11未穿强度
意步按GB4577.8测年固你后型焊膜的原精商到00020mm采用至继容纳k的真高些管，将电极放车试样尺寸为mmm的题渠的中部，图3接好试晚自路接通电源以50V的建室下，直至出牵，安4.%2杀评价参见（B48试验方法），
筛些度应接下式弹
式中E
在穿强放，kv/mm
击穿下V：
所性典厚度，mn免费标准bzxz.net
5.3.72对学
将试整按露权定分别在各试剂中强泡，取出后5.3，1乘方法逆行检测，安4.象的要求划地香台格：
北学证
三架乙梁
5.3.13燃准
10%体税），化学纯
5%（质量）：季证
化学纯
北学线
试验秉件
室盘，EDmu:L
点1min或空温.Eonin
应按心4722已的量燃烧法涉行.定是等合4.10款的要态，5.3. 14防性
应按心B2423.16试验，产单定何年的保月K性试）5.3-15耐深性（老化验）
在瓜4.12条表1游实的证湿性等级的湿度下制有蓝腔钾饱扣水客滴（每1.0ml谐水中约含35待的创》，并倒入十续益则好至与烧板下水牛位置，注钙降上作温电下，源将液中应可见矿陵结量，干探露中相升菲度不典过0光，乐扭好制生产一推荐的波和试剂双程字彻感游洗试详，将试样垂卢救在干流器的间瓷板上（互相不接触>，用建油或凡士林除抹干频等的望补，时益平译器层后将下择器效入接表！近定等级源的试验烘箱中放置规定的时间，
聚出后，赖5.3.1条方法检查限划腰外观是否符合4，12萧的露求，5.316光致成象性
光致成象性应按有关规报规定，6检验规别
6.1验改检临
SJ/T 10309 92
验收控验他括A组按一回化前的选能控整和检整6.1.1A组趋验：固化前的作被抢验6.1.1.1抢验批
固化后的性能恒验，
A组检验的检验批尽同一批据司成分原村料在基云相同工艺条件下连继生产的所有限焊剂，其性本单位为插或举
61-1.2A组趋验项口利合资质单水平A组检验项目及其合格量水平AQI.应费表？的规定，表 了 A组检些
每祥车单位
项司名药
光效底系性
6.1.1.3拍样方案
源条放
4. z. t.c
方策款
试详效
（每百单位产品
不合恪整）
1级产品应按G22228的特矫检查水平S-3抽样，2、3级产品皮按S-2州样，滤悉光致成象型焊剂在扭样前应境均有，
6.1.1.4拒收批
如采A组按验有一项不合格虚拒收，拒收后检验严格度的转移规则应按G出252B的热定，
6.1-2B组检验—
固化后的性能抢验
6.1.2.1检批
B组检验的检验批是在符合5.1.1条见定并按相尚工艺加工的成品印制柜或具有综合试图形的标准试费检（见图1>上，日从人别检险合资的北中攻出的阻得书5.1.3柔热密置益，或象利固化而形成阻炽膜的一批中制板6-1-2.2B组愉验的项鼠我合格质量水业B组检验的项日和作格质通水平AQI.安表的定，民致
医化后外观
耐化学性
6.1.2.3拍样方家
要求茶款
SJ.T 10309—92
表B组检验
疗法强款
5.3.9.1条方法B
（每百单位产品不台格数）
1级产品应按6B288的特殊检查水平S-3抽样，2.3纽产品应按5-2抛样.抽样店在牛产线进行，如装印制板的案材不符合5.1.】系要求，则应采用符合5.1.杀婴求的基材制作其心综合试晚图形的标准试验板，并均句境分市在牛产绿上，共样本人小应符合持殊检查水S-3或S-2的规《根据产品等级而）。61-2.4拒收批
如R组检验有一项不合格，应抵收。稳盘严格度的转移既以应按G22828的4.6.3条规。
6-2期检验
同期检验为G组检验。当照婦册生产厂更改材或工之时亦应作C组检坚。在拉壁结果得出之前.不影响已强过A组和及检验的产品交付，如聚检验结果不符合要求，则按.2.1.3录处理。
E.2-1C组境验
心组检将应按表规定，
表接验
定目名称
高低尚施环
缘电驼
山常强世
耐证性
4. B. 1. 3
6.2.1.1抽样方案和不合格质量水平方法,年款
3- 3- -0. 2
3- 3-
整烟期
改变民分时
心组整验应从已过A组和3组险验的批中接（282小判则冰平【的一沈抽样案险机抽样，不合格质禁水平RQL.虑为40。6. 2. 1. 2太合格
妇果纠样品检验中有一项性能不合格，心组检验不合格。6.2.1.3不台格的处理
汀果C组检验不合格，供贸方应停止产品的交改放整井应对材料和工艺采取改让招施，10
SJ/T 103G9- 92
改进后，商在更多的试样上或复作乙望全部性能试验，只有当C组检验全部合带时，才能慌复对A组和B组的检验。
注：当需要签定时，可技车标理附录A(补件)证行，了包装，运给和色布
7.1他装
了.1.1焊制应装入不影别其性能和不适光的客器（如痛）中，并密封，不得有想渴痕迹。7.1.2每个容解上应标叫削造厂名、商标，阻焊剂各称、生产口制、批号、质垫或规、有效口期、检政合格证等.
7.2运箍
阳焊剂若为身燃品，附应按GD190的函5规定在外包装上正明易燃物品“学样及其变级标志，运输途中应荫止月晒、雨淋和避热。7.3贮存
焊对应在3芒以下避光酬凉处保存。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
