【国家标准(GB)】 船舶起动用铅酸蓄电池

UDC 621. 355. 2 : 629. 12

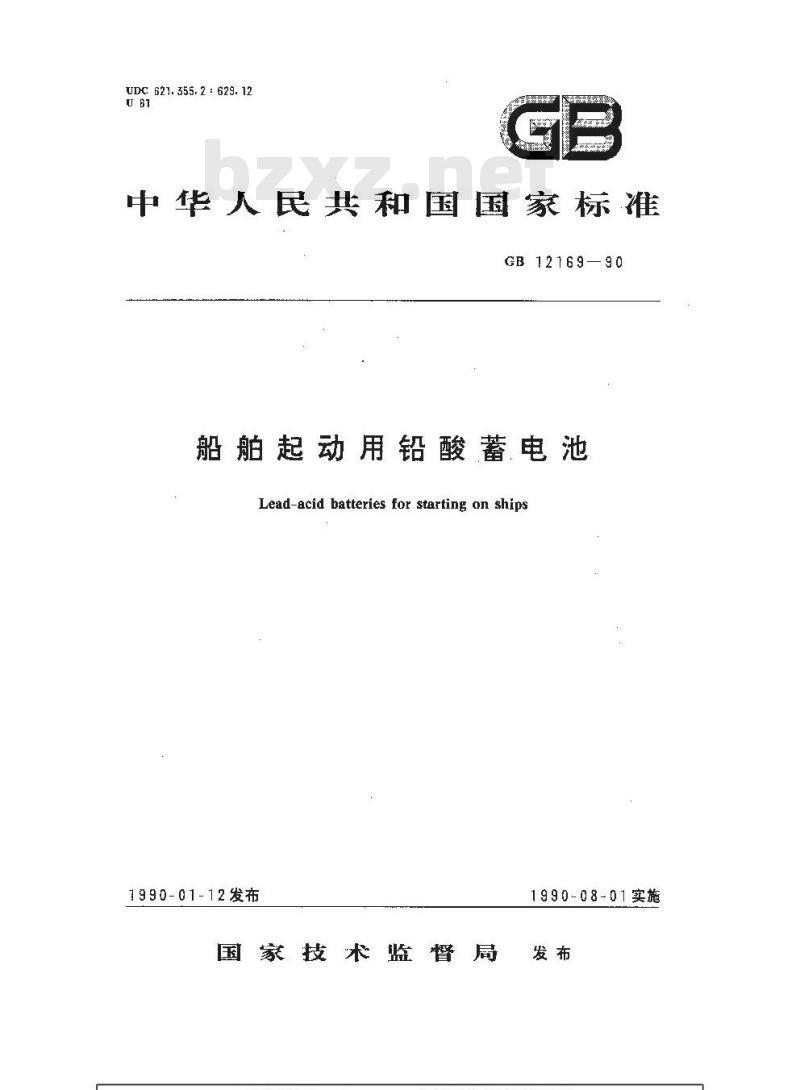

中华人民共和国国家标准
GB 12169—90
船舶起动用铅酸蓄电池
Lead-acid batteries for starting on ships1990-01-12发布
国家技术监督局
1990-08-01实施

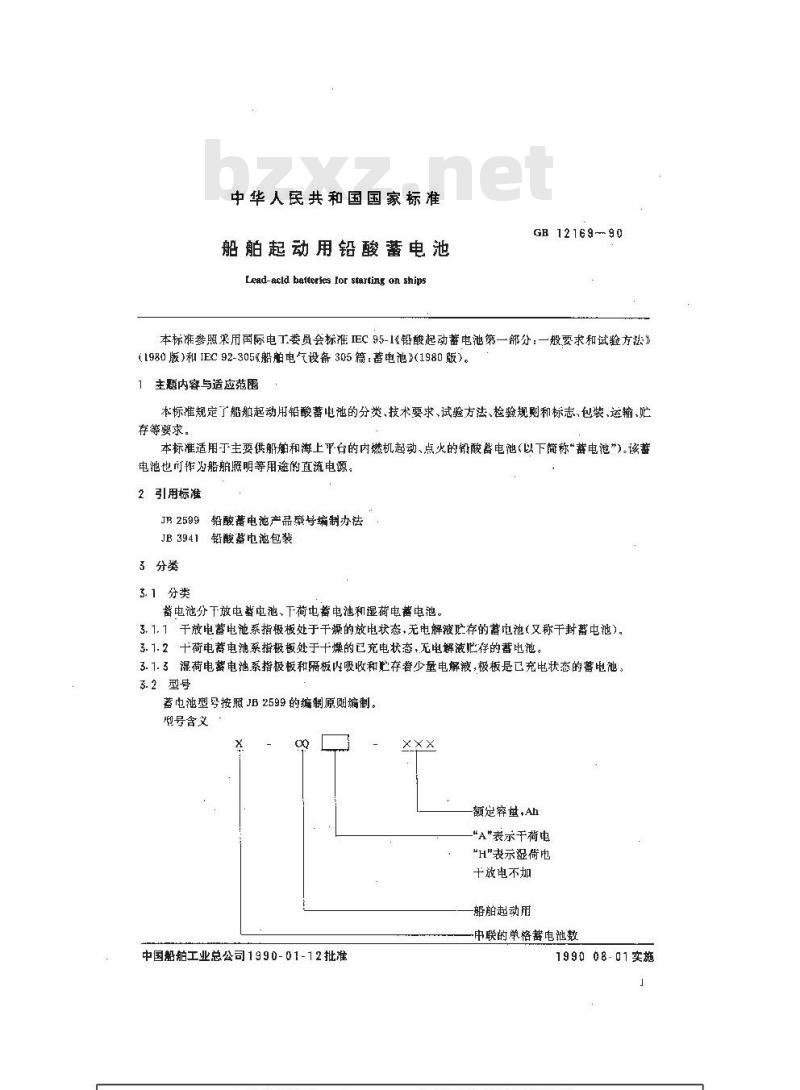

中华人民共和国国家标准
船舶起动用铅酸蓄电池
Lead-acld bateries lor sterting on shipsGB 12169-90
本标准参照采用国际电工委员会标准IEC95-1铅酸起动蓄电池第一部分：一般要求和试验方法》（1980版）和IEC92-305船帕电气设备305篇：蓄电池》（1980版）。主题内容与适应范围
添标准规定了船船起动用铅酸蓄电池的分类，技术要求、试验方法、检验规则和标志，包装、运输、贮存等要求。
本标准适用于主要供船帕和海上平台的内燃机起动、点火的铅酸替电池（以下简称“替电池”)。该善电池也可作为船舶照明等用途的直流电源。2引用标准
JB 2599铅酸蓄电池产品型号编制办法JB3941铅酸电池包装
3分类
3.1分类
替电池分干放电电池、下荷电蓄电池和湿荷电替电池。3.1.1干放电蓄电池系指极板处于干燥的放电状态，无电解液贮存的蓄电池（又称干封蓄电池）。3.1.2十荷电荐电池系指极板处于十燥的已充电状态，无电解液贮存的蓄电池。3.1.3湿荷电蓄电池系指极板和隔板内吸收和贮存着少量电解液，极板是己充电状态的蓄电池。3.2型号
蓄电池型按照JB2599的编制原则编制。避号含义
额定容甚,Ah
“A\表示干荷电
“H\表示湿荷电
十放电不加
船舶起动用
中联的单格蓄电池数
中国船舶工业总公司1990-01-12批准199008-01实施

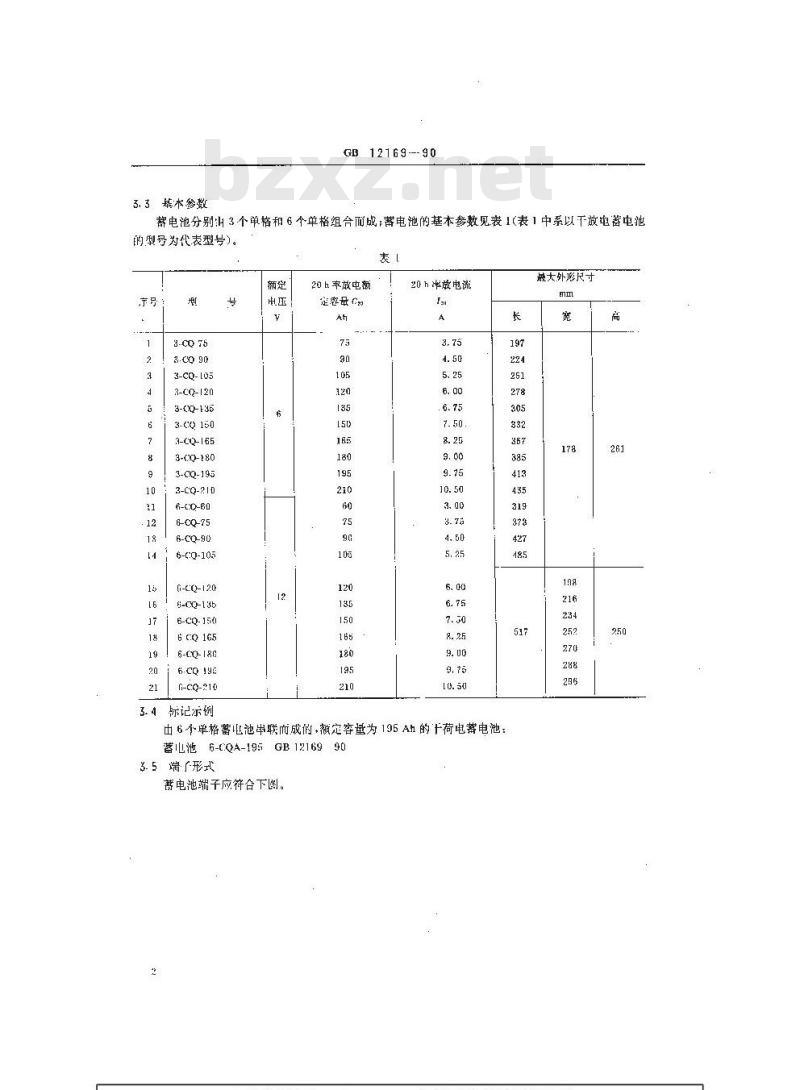

3. 3基本参数
GB12169---90
电池分别出3个单格和6个单格组合而成：电池的基本参数见表1(表1中系以干放电蓄电池的型导为代表型号)。
京号！
3-cQ-[05
3-CQ-120
3-cQ-135
3-C0-165
3-c0-180
3-cQ-195
3-CQ-210
6-cQ-75
6-cQ-90
6-cQ-105
G-CQ-120
6-00-135
6-CQ-150
6cQ165
6-00-180
f-CQ-210
3.4标记示例
2h率放电额
定容最
20h率放电流
由6个单格蓄电池串联而成伪，赖定容量为195Ah的荷电著电池：茗电池6-CQA-195GB1216990

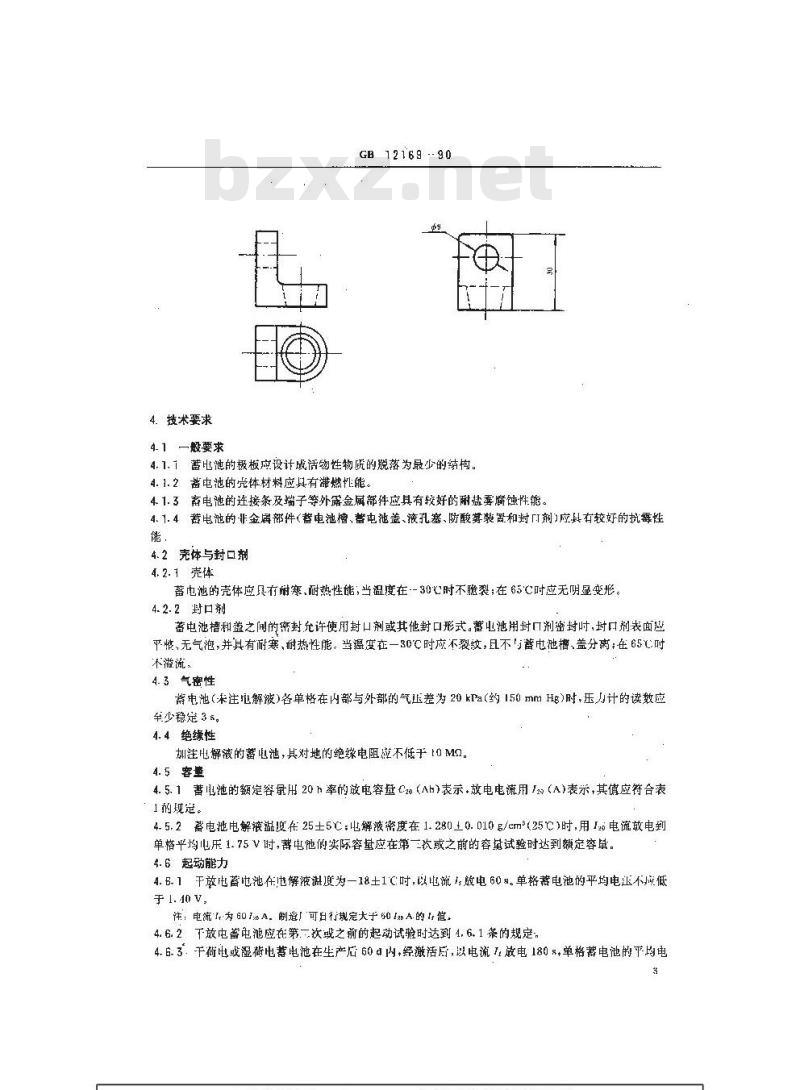

3.5端『形式
菁电池端子应符合下图。
最大外形尺
4.．技术要求
4.1一般要求
12169--90
4.1.1蓄电池的极板应设计或活物性物所的脱落为最少的结构。4.1.2凿电池的壳体材料应具有滞燃性能。4.1.3商电泄的连接条及描子等外露金属部件应具有较好的耐盐雾蚀性能。4.1.4蓄电池的非金属部件（替电池槽，蓄电池盖、液孔塞、防酸雾装置和封I剂)应具有较好的抗性能，
4. 2 壳体与封口剂
4.2.1壳体
蓄电池的壳体应具有耐寒，耐热性能，当温度在-30℃时不脏裂；在65C时应无明显变形。4.2.2封口剂
蓄电池槽和盖之间的密封允许使用封口剂或其他封口形式。蓄电池用封口剂密封时,封口剂表面应平峰、无气泡,并具有耐寒、谢热性能。当温变在一30C时应不裂纹，且不与替电池槽,盖分离;在65Y时不溢流，
4.3、气密性
带电池（未注心解液）各单格在内部与外部的气压差为20kPa(约150mmHg)时压力计的读效应至少稳定35。
4.4绝缘性
加注电解波的蓄电池，其对地的绝缘电阻应不低于1OMo。4. 5容量
4.5.1善电池的额定容量用20h率的放电容量C20（Abh)表示.放电电流用12（A)表示，其值应符合表1讷现定。
4.5.2蓄电池电解液游度在25±5℃：解液密度在1.280±0.010g/cm25℃）时，用电流放电到单格平均压1.75V时,书电他伪实际容量应在第二次或之前的容量试验时达到额定容单。4.6起动能力
4.B.1干放电蓄电池在电解液激度为一18土1C时，以电流电60s。单格落电池的平均电压不应低于 1. 40 V
注：电流为60A。制造厂可白行规定大于601aA的1值，下放电蓄电滤应在第二次或之前的起动试验时达到 4,6. 1 条的规定，4. 6. 2
4. 6.3.干荷电或湿荷电书电池在生产后 60d内,经激活后，以电流1放电180s,单格荐电池的平均电压不应抵于 1. 00 V。
GB12169-90

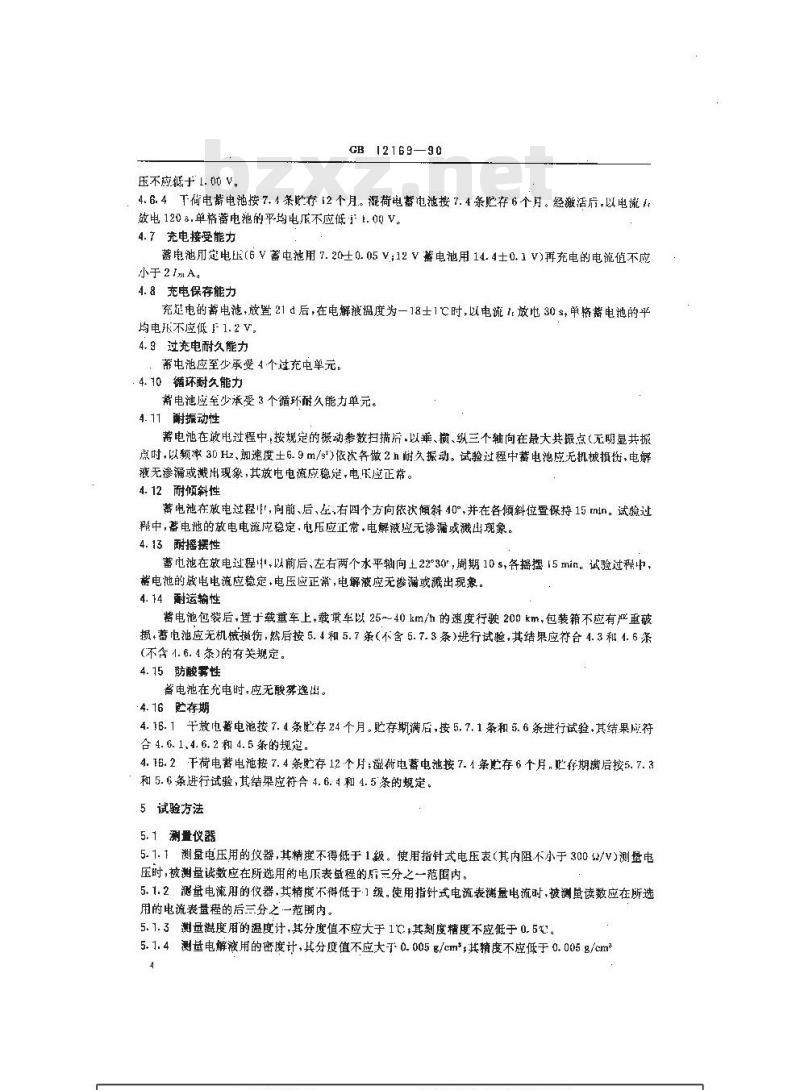

4.6.4下荷电蓄电池接7.4条贮存12个月。混荷电替电池按7.4条贮存6个月。经激活后，以电流放电120s.单格蓄电池的平均电斥不应低11.00V。4.7充电接受能力
落电池用定电压(6V著电池用7.20±0.05V;12V蓄电池用14.4士0.1V)再充电的电流值不应小于2IA。
4.8充电保存能力
充延电的蓄电池，放置21d后，在电解波温度为一18士1℃时，以电流1放电30s，单格书电池的平均电张不应低F1.2V，
4.9过充电耐久能力
蕾电池应至少承受4个过充电单元。：4-10循环耐久能力
需电池应至少承受3个循环耐久能力单元。4. 11 耐振动性
菁电池在政电过程中，按规定的振动参数扫描后.以、摘、纵三个轴向在最大共娠点（无明显共振点时，以频率30Hz、加速度土6.9m/s依次各做2h耐久振动。试验过程中蓄电池应无机械损快，电解液无渗涌或溅州现象，其放电电流应稳定，电压应正带。4.12耐倾斜性
善电池在放电过程，向前、后、左，右四个方向依次倾斜40°，并在各倾斜位暨保持15mln。试验过帮中，蓄电池的放电电流应稳定，电压应正常，电解液应无渗漏或溅出现象。4.13耐摇摆性
善电池在放电过程中，以前后，左右两个水平轴向土22°30°，周期10s，各摇摆15min。试验过程中，格电池的放电电流应稳定，电压应正常，电解液应无渗漏或溅出现象。4.14耐运输性
替电池包装后，置于载重车上，载承军以25~40km/h的速度行驶200km，包装箱不应有严重破损，电池应无机械损伤，然后按5.4和5.7条（不含5.7.3条）进行试验，其结果应符合4.3和4.6条(不含 4.6. 4 条)的有关规定。4. 15防酸雾性
蓄电池在充电时，应无酸雾逸出。4.16贮存期
4.16.1千放电蓄电池按7.4条存24个月。贮存期满后，接5,7.1条和5.6条进行试验，其结果应符合4.6.1、4.6.2和4.5条的规定。4.16.2干荷电书电池按7.4条贮存12个月；湿荷电电池按7.4条贮存6个月，存期满后按5.7.3和5.6条进行试验，其结果应符合4.6.4和4.5条的规定。5试验方法
5. 1测量仪器
5.1.1测量电压用的仪器，其精度不得低于1级。使用指针式电压表(其内阻不小于300α/V)测盘电压时，被测量读数应在所选用的电厉表虽程的后三分之一范国内。5.1.2测量电流用的仪器，其精度不得低于1级。使用指针式电流表测量电流时，被测量读数应在所选用的电流表量程的后三分之一范内。5.1. 3测量激度用的温度讨,其分度值不应大于1℃;其刻度精度不应低于0.5么！。5.1.4测量电解液用的密度计，其分度值不应大了0.005g/cm，其精度不应低于0.005g/cmGB 12169-90
5.1.5测量绝缘电阻用的兆欧表，其精度等级不应低于1.5级；电压等级不低F250V5.1.6测量时间用的仪表应按时、分、秒分度，至少应具有士1s/h的精度。5.2电解液
用于试验的充足电的著电池的电解液密度为1.28±0.01g/cm（25C）：H电解液液面应高1等电池防扩片 10~15 mm。
5.3壳体与封口剂试验
5.3.7耐寒试验
将未注人电解液的密电池在室温下放入低温箱或低溢空内，在一30土1心温度下保持6h。当摄度回升到一20士1心时，将蓄电池从抵低温室或低温箱取山，用目力观察，蓄电池槽、应无脆裂：蓄电池用封口剂密封时，封口剂应无裂纹，与槽、盖无分离现象。5.3.2耐热试验
用做过耐寒试验的密电池，在室温中保持6h后，拧下液孔塞，然后放入恒温箱内.使书电池倾斜，与水平面成45°，在65士1C温度下保持6h，从恒温箱取出替电池观案，截电池樽、应无明晟变形。替电池用封可剂密封时,封口剂不应溢流。5.4气密性试验
在未注电解液的各单格蓄电池内，压人或抽空*，使其内部与部的压力差达20kPa（约150mmHg)时,应符合 4. 3 条要求。5.5绝缘性试验
在环境温度15～35℃、相对湿度25%~75%的条件下，将注入电解液的蕾电池外表面擦洗干净，符其表面干燥后，置于金嵌上，将兆欧表的·端接在蕃电池的任一端柱上，兆欧衣的另一端接在金属板上，然后转动兆欧表于柄，达到其规定转速，指针基本稳是所，其读数应符合4.4条规定。5.6容量试验
5.6.1将替电池充足电，升调整好电解液密度及液面高度，在其中问单格蓄电池电解液温度为25士5C时，以120^的电流连线放电到单格书电池平均电压为1.75V终止，记录放电时问和放电终止时中问单格蓄也池的电解液温度。并将实测放电时间按式(1)换算成其准温度为25C时的放电时间。T。 = TE1 - 0. 01(tt - 25):
式中：T。—换算后的放电时间，h；T实测放电时间,ht
放电整止时单格蓄电池电解液温度，。5.6.220h率实际容量按式(2)计算，其结果应符合4.5条规定，G - I X T.
式中：-
-20 h 率实际容量,Ah,
5.7起动能力试验
（2）
5.7.1下放电电池的起动能力试验将荐电池充尼电，并调整好电解液密度及液面高度，放入低温销或低温率，使书电池冷却到中间单格蓄电池的电解液激度为一18±！℃，并在此温度下保持8n，整个过程应在24～48b内完成。蓄电池在低温室内或者从低温籍取出后1min内：以电流t连续放电60s，记录单格蓄电池的平均电压，试验结果,应符合 4. 6. 1 和 4. 6. 2 条要求5.7.2干荷电或湿荷电蓄电池的起动能力试验a。本试验应在生产后60d内进行，电池生产后至试验前的贮存应符合7.1条规定。b.将书电池和密度为1.28士0.01g/cm（25℃>的电解液，放入温度为25士1℃的室内，至少放置18L，然店将电解液注入蓄电池静置20min后，帮电池以规定的电流1连续放电180：后单格书电池的5
平均电压应符合4.6,3条要求
GB 12169-90
5.7.3干荷电或湿荷中蓄电池在未注波条件下贮存后的起动能力试验a。十荷电菁电池按7.4条贮存12个月，湿荷电蓄电池按7.4条贮存6个月。b贮存期藏后，将电池和案度为1.28士0.0E8/cm*(25℃)的电解液，放入温度为2511C的室内，率少放置18h。然后，将电解液注人替电池静置20mlm后，普电池以规定的电流1连续放电120s后，单骼荐电池的平均电压应符含4.6.4条要求。5.8充电接受能力试验
5.8.1用首次充足电的蓄电池进行试验：下荷电或湿荷电蓄电池应在激活后进行试验。5.8.2带电池在中间单格的电解液温度为20~30℃条件下，以21zoA的电流连续放电5h，然后在放电缩束后的5min内，将替电池放入低温箱或低温空内：使替电池间单格的电解液温度降到0二1℃并在此温度下保持8h，整个过程应在24~48h内完成，密电池从低温室或低温箱取出后1min内.6V带电池用定电F:7.20±0.05V,12V蓄电池用定电压14.40士0.10V充电，经10min后，充电电流值应符合 4. 7 条规定。
5.9充电保存能力试验
5.9.1将充足电并调好电解液密度及液面高度的蓄电池，柠上液雅塞，擦拭干净蓄电池表面，在温度为40士2℃的温室或水浴槽内（蓄电池放入水浴槽内时，电池槽上缘露出水面不得超过25mm，替电池之间及蓄电池与水槽壁之问的距离不得少于 25 mm)放,置 21 d,然后将著电池从慎温室或水浴槽中取出并接下，放入低温箱或低温宝，仗蒂电池中间单格的电解液温度降低到-18士1℃，并在此温度下保持8 h。整个过程应在 24～48·h 内完贼。5.9.2蓄电池在低温室内或者从低温箱取出1min内，以规定的电流1,连续放电30s，放电过程中放电电流偏差应维持在士1%规定值的范围内，记录单格蓄电池的平均电压，电压值应符合4.8条规定，5. 10过充电耐久能力试验
5.10.1将充足电的蓄电池放在40士2C的水浴猎内，蓄电池精上缘露出水面不得超过25mm。当儿组菁电池同时放于水浴贈中试验时,电池之间和蓄池与水槽壁之间的距离,不得少于 25 mm。5.10.2用电流2120A充电100b，试验过程中，各单格密电池电解液液面位置，应每犬调整到规定高度。
蓄电池按5.10.1和5.10.2条究成过充电后，在温度为40士2它的水浴槽内，开路放置68h5.10.3
然启，用规定的电流1r进行放电，至单挤密电池的平均电压，降到1.33V时终止。记录连续放电时间。5.10.4替电池按5.10.3茶放电束后，为完成了第一个过充电单元。然后，在没有冉充心的案件下按5.10.2和5.10.3条进行下个单元的过充电试验。5.10.5按5.10.3放电时，其连续放电时间低于210s的单元，不计入承受过充电单元。过充电耐久能力试验后,电池不得进行其他试验。5.11循环耐久能力试验
5.11.1将充促电川调整好电解液密度及液面高度的著电池按5.10.1条放置在温度为40士2℃的水浴樽中，然后逆接到一个连续循环试脸装置上，以21zuA的电流放电1h后文即用2120^的电流充电5h为一循环。
5. 11.2举电池在连续进行 36微后,在5. 11. 1条的环境中开路放置96 h。然后，以规定的电流1,进行放电，至单格电池平均电压降到1.33V时终止，放电后，将器电池充足电并调腾解液密度和液面高度。
整个36循环，开路放置96h，用规楚的也流放心和随后的再充电起，维成·个循环谢久能力单元。
5.11.3替电池从循环耐久能力试验的第三个单元开始，在36循环和开路放置96b后，在没有再充电情况下，放入低温箱或低温室，按5.7.1条使蓄电池的电解液温度冷却到一18土1℃。然后，在低温室内GB12169-.90
或者从低温箱取出后1min，以规定的电流1进行放电，至单格裁电池平均电压降到1.0V终止。放电时间应不少于60s。
5.11.4低温放电时间低于608的单元，不计入承受循环耐久能力单元。循环耐久能力试验后，蓄电池不再进行其他试验。
5.12振动试验
5.12. 1将蓄电池充定电,并以实船安装的方式紧固在振动台 1:.以 12mA的电流连续放电其放电电流偏差应维持在于1%规定值的范周内，振动结策后即停止效电。5. 12. 2 然后按類率为 2~13. 2 Hz,位移为±1 mm 和频率为 13. 2~80 Hz,加速度为±6. 9 m/s 征复扫描1~3次，检查有无共摄现象。扫描方式为对数扫描或线性扫描，对数扫描速度为！倍换程/min；线性扫描速度为15/min，然后蓄电池以垂、横、纵二个轴向在最大其振点（无明显共振点时以额率30 Hz，加速度为上6. 9 m/s2)依次各做2 h耐久振动。5.12.3全部试验结果应符合4.11条规定。5.13倾辩试验
5.13.1蓄电池充足电，调整好电解液密度及液面高度，开路放置4h。5.13.2将蓄电池紫间在试验台上以12A的电流连续效电，其放电电流偏差应维持在士1%规定值的范制内,将替电池向前,后、左,右各个方问按下列条件依次倾斜。8。替电池在1s内出垂直位置倾斜40°；b．蓄电池在此位置保持 i5 min；c，著电池在1内恢复至垂直位置、5.13.3受试替电池应符合4.12条规定。5.14摇摆试验
5.14.1将书电池充足电，调整好电解液密度及液面商度，开放置4 h。5. 14.2将蓄电池紧回在试验台,上,以 T2 A的电流连续放电,其效电电流偏差应继持在士1%规定值的范围内，以前后，无右两个水平轴间22°30.周期105，备摇握15m，试验结果应符合4.13条规定。5.15运输试验
蓄电池包装后，置」载重车中、后部，载重车的装载量约为满载时的三分之一，然后在三级公路的中级路面上以25~40km/h的速度行驶2C0km以上,其试验结果应符合1. 14条规定，5.18防酸露试验
将充足电的蓄电池以。A的电流继续进行过充电，直至电解液激烈旨出气体时，将用带电池用水翌润的 pll 试纸悬挂于离防酸劳胃逸气部位 5 inm处,历时 1 h,以试纸不变为红色为合格。5、17贮存期试验
5.17.1干放电蓄电池按7.4条贮存24刀。贮存期满后，以表3规定的程序进行容量试验和起动能力试验。
5.17.2千荷电电池按7.4条贮存12个月，湿荷电电池按7.4条贮存6个月，贮存期满后，进行起动能力试验。
6检验规则
6.「检验分类
带电池的检验分为山厂检验和型式检验。6.2出厂检验
6.2.1蓄电池须经制造厂技术检验部门检验合格，并附有产品合格证后方可出厂。6.2.2蓄电池山厂检验的检验项目，试样数量和检验周期见表2.序
验类别
山厂验验
型式检验
检验项目
最大外形尺寸》
端子尺寸
气密性
壳体与封口剂
绝缘性
起动能力
充电接变能力
充电保存能
建充电耐久能力
循环献久能力
耐振动性
耐斜性
谢摄摆抢
耐运输性
欢存期
12169—90
技术要求条款
注：1）依据制造厂产品图纸抽检外形尺寸。6.3型式捡验
试验方法条款
6. 3. 1型式险验的检验项目、试样数量和检验周期见表 2。6.3.2型式检验的试验程序按表3规定。表3
干放电蓄电池
无体与封口剂
绝缘性
第一次容量
第·次起动能力
第次容量
第二次起动能力
繁三次奔些
过充良耐久能
防酸雾性
试样数量
抽检1%
抽检1%
试验项目与程序
梭验周期
每年一次
每季一次
每乖一次
每季一次
每年一次
每年·次
每半年一次
每半年一次
在产品鉴定，
船检、工艺,配
方、材料改变
时进行
每半年一次
每年··次
干荷电或荷电蓄电池
壳体与载口剂
绝鳞性
起动能力
练习容量
第一次容量wwW.bzxz.Net
第二次容量
第三次容坦
过充电耐久能力
防酸雾性
试样组
第二组
第二组
第四组
第五组
6.3.3抽样规则
12169---90
续表3
试瞻项目与程序
干放电电池
充电接受能力
充电保存能力
循环耐久螂力
酮料性
耐摇摆性
耐据动性
谢运输性
贮存期
干荷电或混荷电荐电池
：同一系列产品中，型式检验抽样规格,应以制造厂上一年度实际产量统计(以菁电池只数计)为依据,抽收产鼠最大的规格为代装产品。b、振动、倾斜、播想和运输试验项日，必须以代表产品或鉴定的某规格产品进行测试，6.4判定规则
6.4.1表2中出厂检验项目和型式检验中的壳体与封口剂项H，当检验不合格时，该项日判定为不合格
6.4.2蓄电池的贮存期试验，均以三只蓄电池中的附只是否符合标雅为判定依据。6. 4. 3型戏检验的项目(不含壳体与挝口剂和贮存期项目)第-次抽试人合格时,可进行第二次加倍抽试。如第“次捆试的菁电池仍有-只不合格时，则该批蓄电池判定为不合。7标志,包装,运输、贮存
7.1标志
每只蓄电的端了或盖子的相应位置应有清晰、耐久的极性符号。7.1.1
每只电池应配暨附着牢固，字样清晰、耐久的铭牌，铭牌上标明下列内容。7. 1. 2
产品型号；
商标；
船梭标志，
产品编号或批号；
制造厂名称和地址;
制造年、月；
额定电压，V
额定容量，A
充足电时电解液的密度，g/cm。7.2包装
蓄电池的包装应符合JB3941的规定。产品随带文件：
产品合格证；
产品使用维护说明书；
装箱单。
7.3运输
GB1216990
蓄电池在运输过程中，不得受机械冲撞和曝晒、雨淋；在搬运过程中，应轻搬轻放、严禁倒置、翻滚摔掷和秉压。
7.4贮存
7.4.1产品应贮存在温度为5~40℃（平荷电或湿荷电蓄电池为10~30℃），相对湿度不超过80%的库房内。
7.4.2产品应不受阳光直射，离热源（暖气设备等)不得少于2m。7.4.3产品应避免与任何液休和有害物质接触；产品内不得进入任何杂质。7.4.4产品严禁倒臀及卧放，不变冲撞及重压。附加说明：
本标准由中国船加工业总公司第六〇所提出。不标滩由国营第四八…-广归口。本标准出国营第四八一厂负责起草。本标准主要越草人单既成，
自本标准实施之日起,部标准 CB 72868 作废。
