主题内容与适用范围
GB 11879—89
本标准规定了电动稳索绞车（以下简称绞车）的分类、技术要求，试验方法、检验规则等。本标准适用于船舶双杆装置起货系统中吊杆回转、并保持承载品杆位置的绞车。2引用标准
GB1102圆股钢丝绳
GB3893船舶甲板机振名词、术语CB* 3341
中板机械产品型号编写方法
3术语
木标准除采用GB3893术语外，专用术语规定如下：：3.1支持负载holdingoad
在最外层绳素上依靠电动机制动器所能保持的最人静拉力。3.2公称规格nominal size
公称规格相应于4.1.2条表中的卷筒负载及支持负载，分别列在斜线上方及下方。4产品分类
4.1 型式与基本参数
4.1.1绞车的型式如下：
A型电动稳索绞车bzxz.net
B型电动稳索绞车
有公共底座、尤于动制动器，见图1。无公共底座、无于动制动器，见图2。C型电动稳索绞车有公共底座、卷筒上装有于动制动器，见图3。国家技术监督局1989-12-02批准1990 07-01实施
GB 11879—89

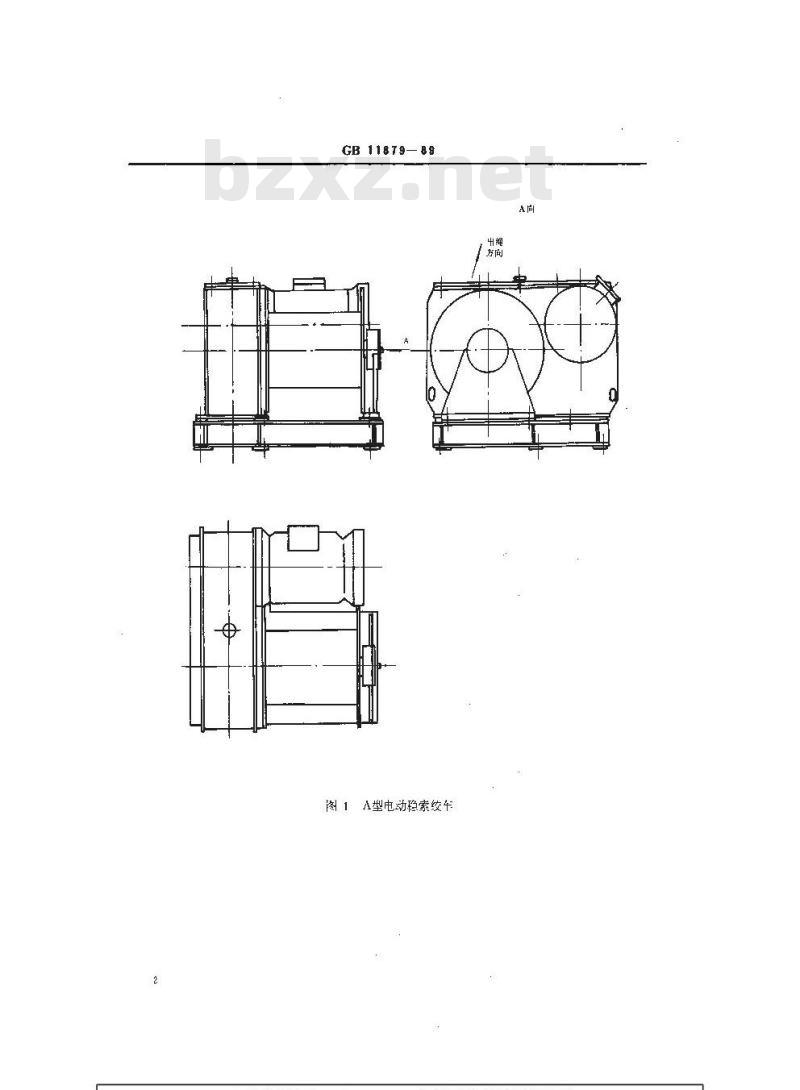

阁1A型电动稳索绞车
GB 11879--89

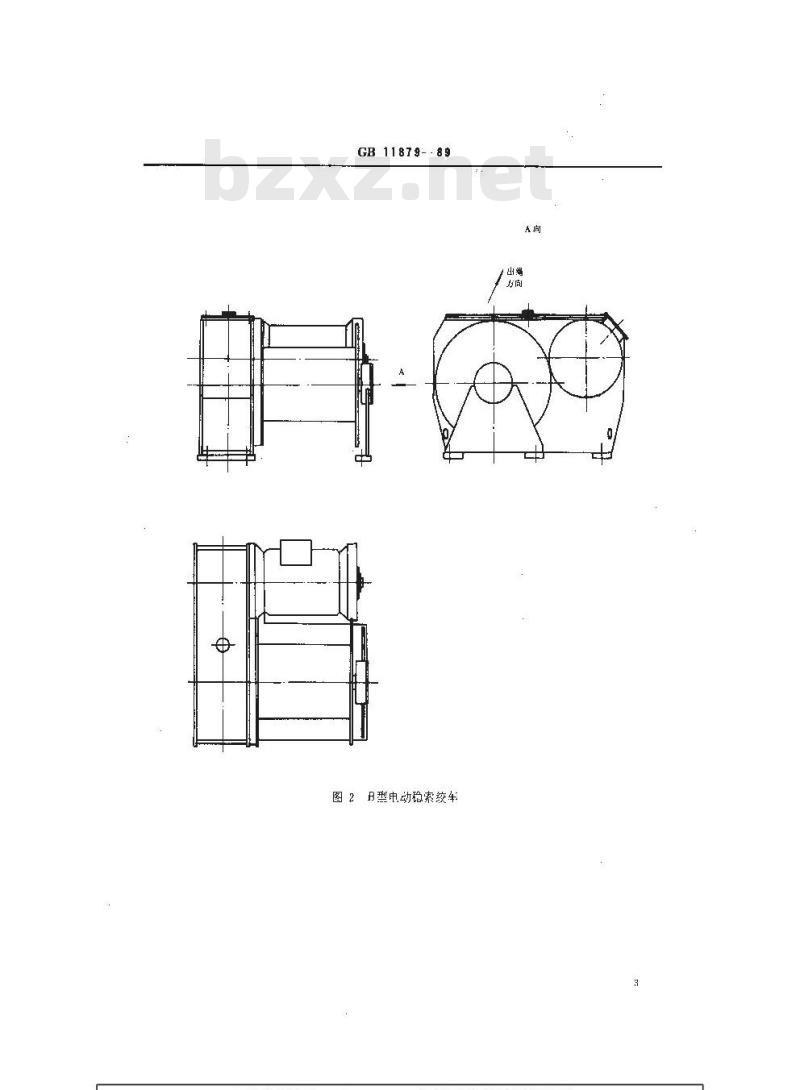

图2B型电动索绞车
GB11879—89

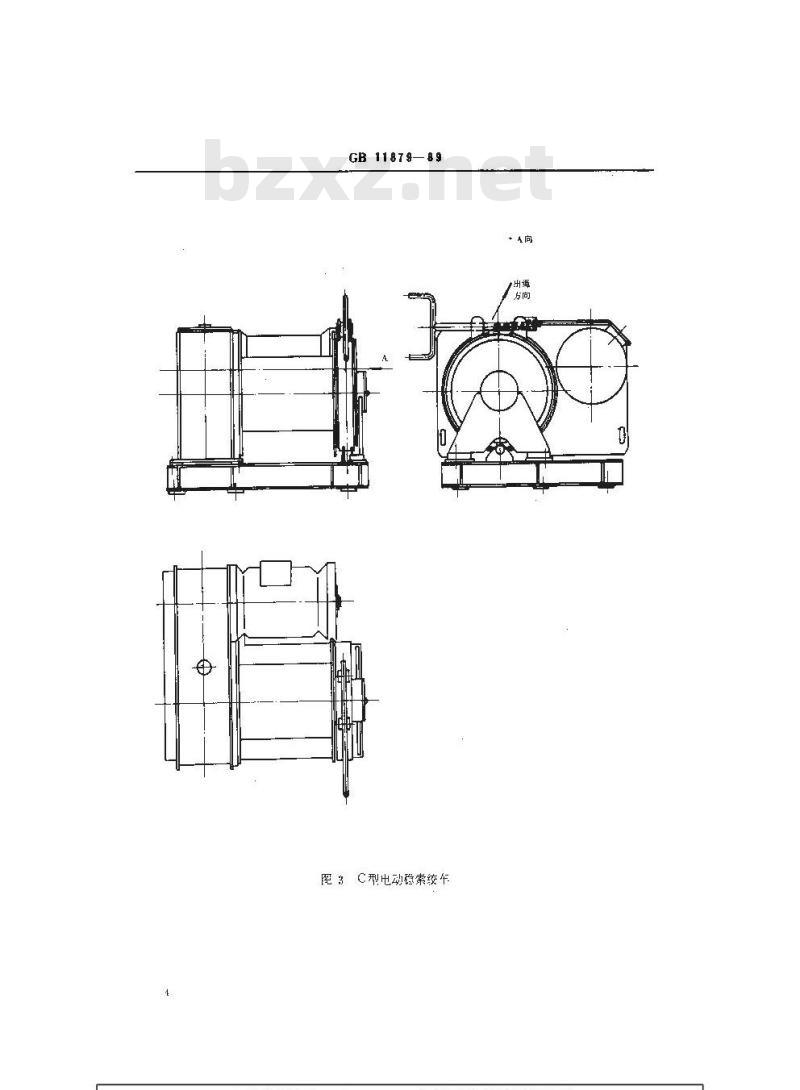

图3C型电动稳索绞车
4.1.2绞车的基本参数见下表；
套筒优载
公称坝格
支持负载
公称速度
（α小值）
4.2产品标记
4.2.1绞4的型号按C.B*3341的定。GB 11879—89
拖荐钢丝
范直径
钢丝范破断负载
（最小值）
4.2.2标记示例
卷筒负载为16k>，支持负载为40kN的C型动稳索绞：电动热绞车DWC16/40GB11879:895技术要求
5.1在卷筒负载作州下，绞车应能以公称遵度连续工作10 min。卷简古径
（最小值）
卷简客绳量
（最小）
5.2 材料应方
绞年在卷筒负载作出下各传动件上引起的应力不得超过0.4倍的材率贝服当度：绞车承受1.2倍支持负载时各受力件上所起的应方不得人工0.9培的材料服显度。5.3卷筒设计
a．卷筒肖径不得小设计钢丝绢克径的14倍：b，卷简长度应能满足全部钢丝绝绕上后，至多不超过层，H应均勾卷绕。当钢丝绳全部均勾叁终了券筒时，其产缴达应高山钢丝细最外！1.5客钢丝绳直径。5.4钢丝纯
放符合GB1102定的有红维芯、有燃、公称抗拉强度不小十1666N/mn的够锌钢丝绳5.5制动器设计
5.5.1电动机制动器应有效驰起动1.25倍卷筒负载，也能有效施支持1.2倍支持负载。5.5.2于动制动器支持负载应不小十30kN：5.6操纵
对布置有三台绞车、“台干斤案绞车的吕杆组，必须能有单于柄士令控制器，右关操作规定为
3．单手辆士令方判必须与吊开适动方问一致。b，兼作单杆1况时，非1作边机必须臣定在与船中线行的位置。5.7电动剂、电气控制设备
绞争的电动证、电气控制设备及配套件必须符合国家有关标准的规定，并具有照服检验局认可的产品合格证书，
6试验方法
每价绞车的诚速箱，试验前均位在公称遂度下正反尚空载跑合运行1h。6.1空践试验
GB 11879—89
绞车以公称速度作正反向连续运转10 min。试验时应检在电动机及各零件述转是否正带，应光漏油、发热、敲卡等异常现象，检查电动机制动器工作是否可靠，于动制动器操作是否灵活。记录电动机工作电流、电压、转速、输人功率。6.2负载试验
6.2.1绞午应将相当于卷筒负载的重决吊离地，在公弥速度下提升10m后，立即下降。试验牟少做次。
6.2.2将相当十1.25倍的卷筒负载重块吊离地，进行\试验一淡，在下降操作试验期间绞车至少停乍次，制动试验应在试验重块快速下降约3m距离时进行，6.2.3让行以上试验对应检查统个：1作是否山常。应不插油、发热，敲击等异常现象，时检否电动机制动器工作的可靠性。
记录电动机电流、电压、转，输人动率，卷简轴转速、减迷箱滑油温升及齿轮啮合清况。6.2. 4 卷简不转动时、将相泻下支持负载的重块施加丁卷简出绳端,生重10 min,丧将相当于1.2倍支持负载的重块施加干卷简出绳端，挂重2 min。试验时卷简不得转动，并险查有否异常响，各受力零件不得产牛永久变形和裂纹。6.3船上试验
绞车配合起货系统按下列客项进行实船试验。6.3.1起货绞个孕载时、将叫杆在航内外来向摆动二次。6.3.2起货绞4以额定负载及1.25倍额定负裁作单杆、双杆操作试验。6.3.3试验对应检查绞车的达行情况，电动机制动器及+令控截器的1作性能，查减速箱滑泌及轴承的温开，
T检验规则
7.1首制产品必须按6.2条进行型式试验。成批生产对，该项试验可以灿检或管化试验项目内容。7.2告制产品的检验以及对战批生产产品的抽检，必须在舶检验尚的监督下进行，电动机、电气控制设备及配套件必须穿合5.了条的舰定。7.3！检验按6.1条进行，.试验时必须是绞车整机，至少包括电动机、机械部分及主令控制器，其他电设备可借用」“试验合设备。试验合格后提供试验记求及合格证。8标志
每台绞车应在呗处安装铭牌，其内容为：。产品名称；
b制造厂名称或商标；
绞车型号或标记：
绞车卷筒负载：
绞车支持负载；
船检部门检验钢印！;
h．编j：
附加说明：
GB 11879-89
本标准由中国船舶工业总公司提出。本标准由中国船舶工业总公司七四研究所如口。本标准由上海船舶研究设计院负责起草，本标准主要起草人杨芬。
自本标准实施之月起，原专业标准CB*3121－82《电动稳系绞车》作废。
