ICS 65. 060.80

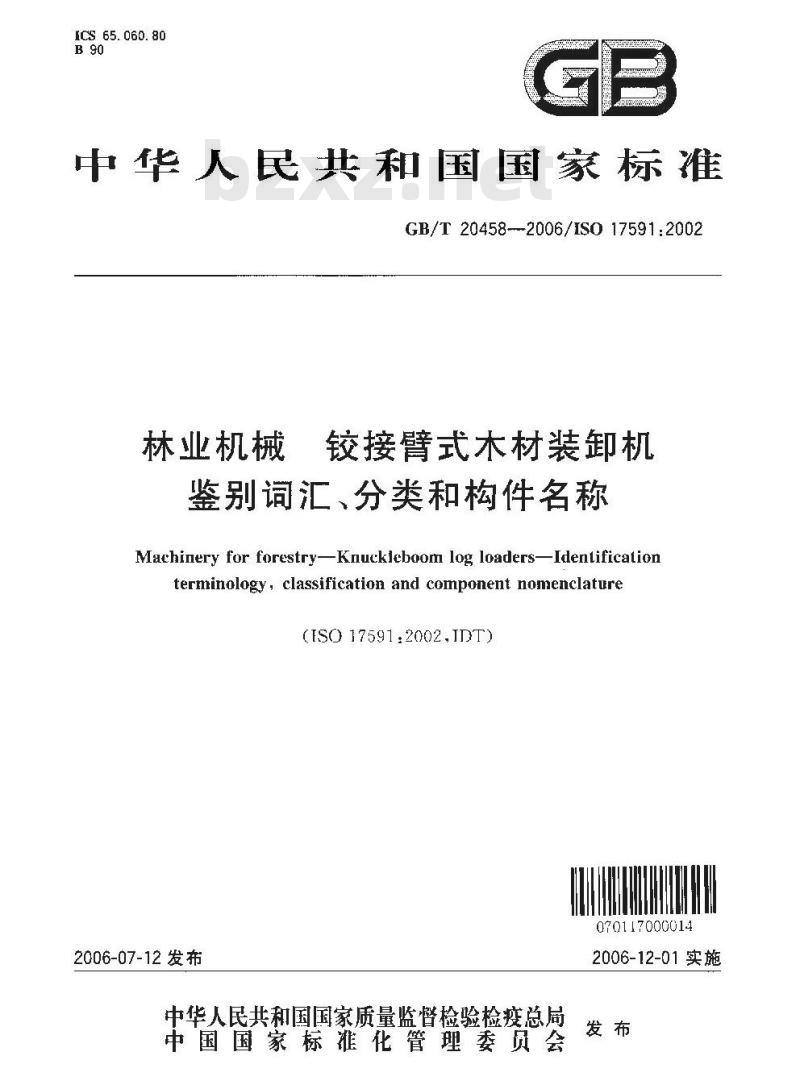

中华人民共和国国家标准
GB/T 20458---2006/IS0 17591:2002林业机械
铰接臂式木材装卸机
鉴别词汇、分类和构件名称
Machinery for forestry—Knuckicboom log loaders-Identificationterminology, classification and component nomenclature(ISO 17591:2002,IDT)
070117000014
2006-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

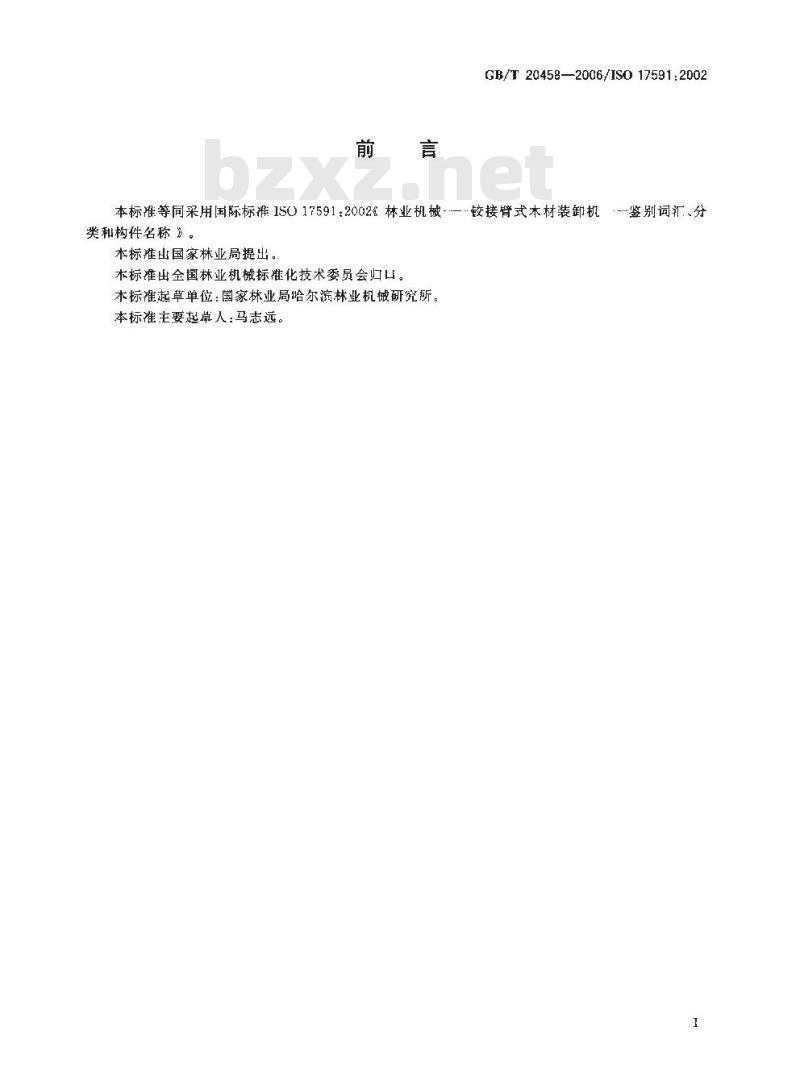

GB/T 20458—2006/IS0 17591:2002本标准等同采用国际标准1S017591;2002≤林业机械--—铰接臂式木材装卸机--鉴别词汇分类和构件名称》。
本标准出国家林业局提出。
本标出全国林业机械标推化技术委员会归口。本标准起草单位：国家林业局哈尔滨林业机械研究所。本标准主要起草人：马志远。

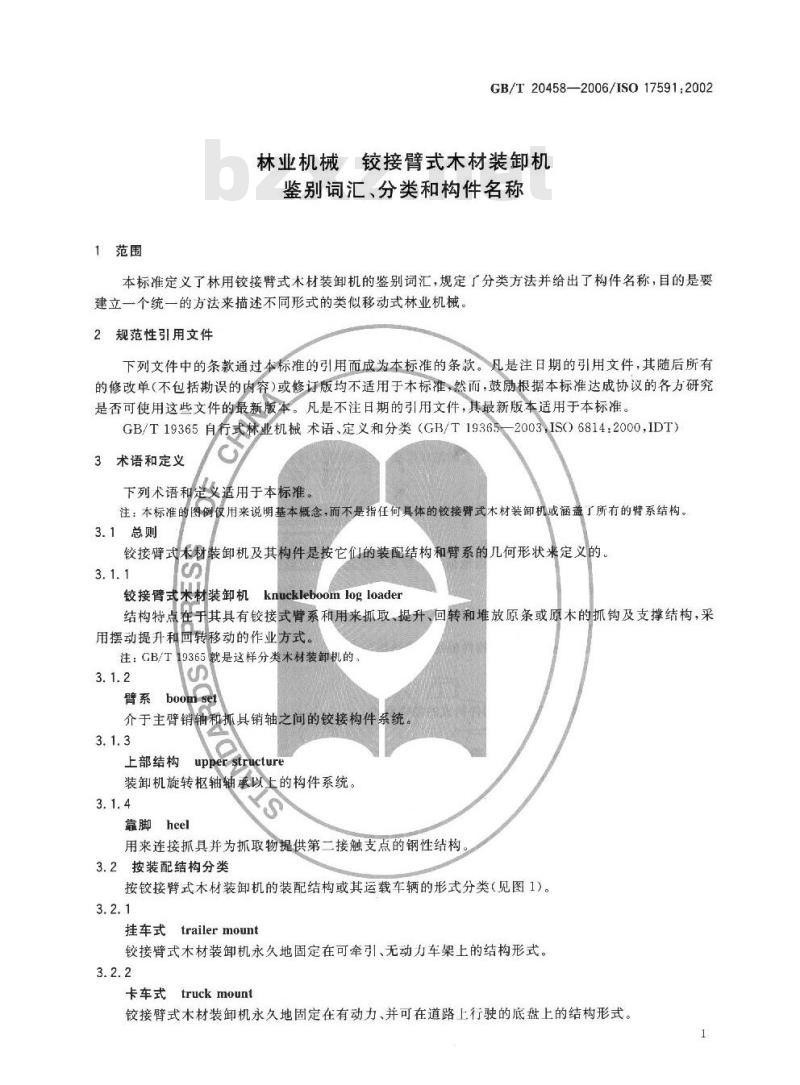

1范围
GB/T20458—2006/IS017591:2002林业机械铰接臂式木材装卸机
鉴别词汇、分类和构件名称
本标准定义了林用铰接臂式木材装卸机的鉴别词汇，规定了分类方法并给出了构件名称，目的是要建立一个统一的方法来描述不同形式的类似移动式林业机械。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19365自行式林业机械术语、定义和分类（GB/T19365—2003,ISO6814:2000，IDT）3术语和定义
下列术语和定义适用于本标准。注；本标准的图例仅用来说明基本概念，而不是指任何具体的铰接臂式木材装卸机或涵盖了所有的臂系结构。3.1总则
铰接臂式木材装卸机及其构件是按它们的装配结构和臂系的几何形状来定义的。3.1.1
铰接臂式木材装卸机knuckleboomlogloader结构特点在于其具有接式臂系和用来抓取、提升、回转和堆放原条或原木的抓钩及支撑结构，采用摆动提升和回转移动的作业方式。注：GB/T19365就是这样分类木材装卸机的，3.1.2
臂系boon
介于主臂销轴和抓具销轴之问的铰接构件系统3.1.3
上部结构
upperstructure
装卸机旋转枢轴轴承以上的构件系统。3.1.4
靠脚heelWww.bzxZ.net
用来连接抓具并为抓取物提供第二接触支点的钢性结构3.2按装配结构分类
按铰接臂式木材装卸机的装配结构或其运载车辆的形式分类（见图1)。3.2.1
挂车式trailermount
铰接臂式木材装卸机永久地固定在可牵引、无动力车架上的结构形式。3.2.2
卡车式truckmount
铰接臂式木材装卸机永久地固定在有动力、并可在道路上行驶的底盘上的结构形式。1

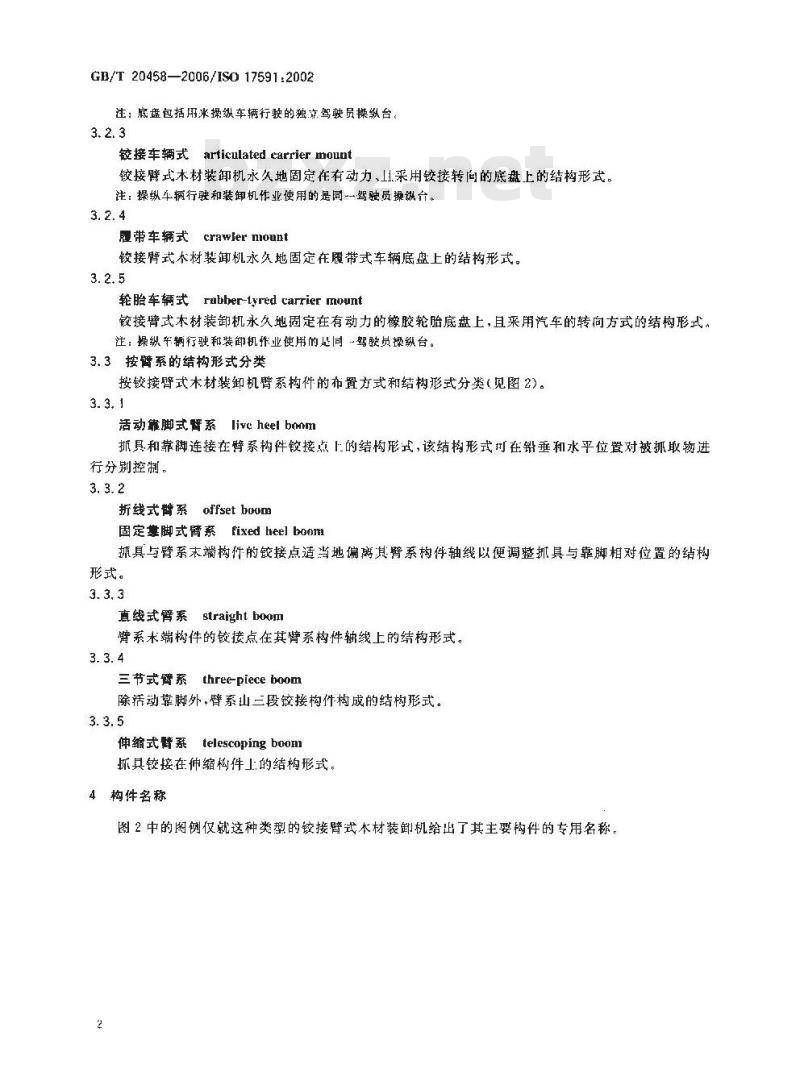

GE/T 20458—2006/IS0 17591:2002注：底盘包括册水操纵车辆行驶的独文驾驶员操纵台。3.2.3
铰接车辆式articulated carrier mount铰接臂式木材装卸机永久地固定在有动力、Ⅱ采用铰接转间的底盘上的结构形式。注：操纵车辆行驶和装卸机作业使用的同-一驾驶员操纵台。3.2.4
厘带车辆式crawler mount
铰接臂式.不材装卸机永久地固定在履带式车辆底盘上的结构形式。3.2.5
轮胎车辆式rubber-tyred carrier mount铰接臂式木材装卸机永久地固定在有动力的橡胶轮胎底盘上，且采用汽车的转向方式的结构形式。注：操纵车辆行驶和装卸机作业使用的是同～驾驶员操纵台。3.3按臂系的结构形式分类
按铰接臂式木材装卸机臂系构件的布置方式和结构形式分类（见图2)。3.3.1
活动靠脚式餐系liveheelbomm
抓具和靠脚连接在臂系构件铰接点上的结构形式，该结构形式可在铅垂和水平位置对被抓取物进行分别控制，
折线式情系offsetboom
固定集脚式臂系fixed heel boom抓具与臂系末端构件的铰接点适当地偏离其臂系构件轴线以便调整抓具与靠脚相对位置的结构形式。
直线式臂系 straight boom
臂系木端构件的铰接点在其臂系构件轴线上的结构形式。3.3.4
三节式系 three-piece boom
除活动靠脚外.臂系山三段饺接构件构成的结构形式。3.3.5
伸缩式臂系telescopingboom
抓具铰接在伸缩构件工的结构形式4构件名称
图2中的图例仅就这种类型的铰接臂式本材装卸机给出了其主要构件的专用名称，2
a）挂车式
c）较接车辆式
e）轮胎车辆式
GB/T 20458—2006/1SO 17591:2002卡车式
愿带车辆式

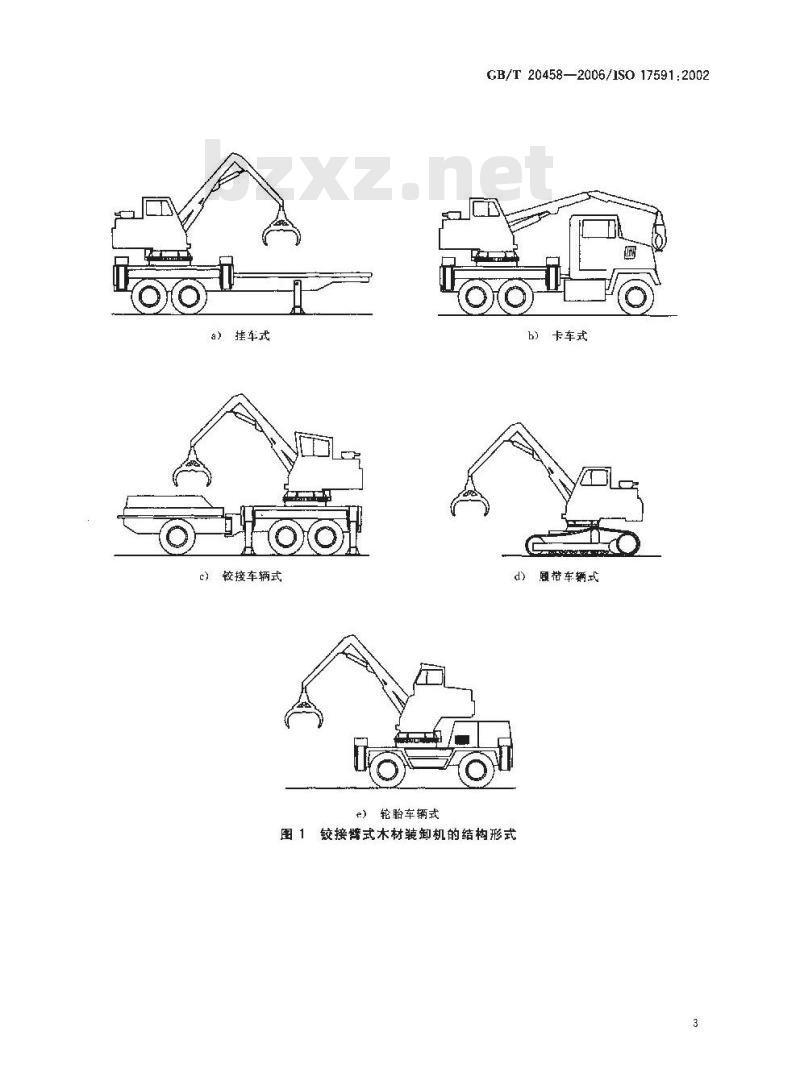

图1铰接臂式木材装卸机的结构形式GB/T20458—2006/IS017591:200227
活动靠脚式臂系
c）三节式臂系
b）折线式或固定靠脚式臂系
d）伸缩式臂系
图2臂系的类型和构件名称
支承脚垫（stabilizerpad）；
支承腿（stabilize）
支承腿油缸(stbilizercylinder)：底座（lowerfrao）
旋转枢轴轴承（slewbearing)：回转液压马达（slewing actuator)：上回转支架（upperframe）；
主臂支架（head)：
主臂（main boam)D
主臂销轴（mainboompivot)；
主臂油缸（mainboomcylinder）；GB/T20458—2006/IS017591:200220
直线式臂系
第二臂（副臂）[secondary（orstick）boom]：第二臂（副臂）销轴
secendary(or stick)boom pivot]第二臂（副臂）油secondary（orstick）boomcylinder；抓具销轴（grapplepirotpin）：抓具万向节（grappleuniversaljoint）；抓具旋转器（grapplerotaton：抓具（grapple)；
驾驶室（cah）；
驾驶员操纵台（operatorstation）；驾驶室脚踏板（cabriser)；
动力装置（powerplant)；
配重（counterweight）；
靠脚臂(heelboom)；
靠脚臂销轴(heel boompivot)；靠脚臂油缸（heelboomcylinder)；靠脚（heel)；
第三臂（挺杆臂）【third（orjib）boom_，第三臂（挺杆臂）销轴二third（orjib）boompivot」；第三臂（挺杆臂）油缸［third（orjih）boomcylinder]；伸缩臂（telescopingboom）；
伸缩臂油缸（telescopingboomcylinder）。图2（续）
