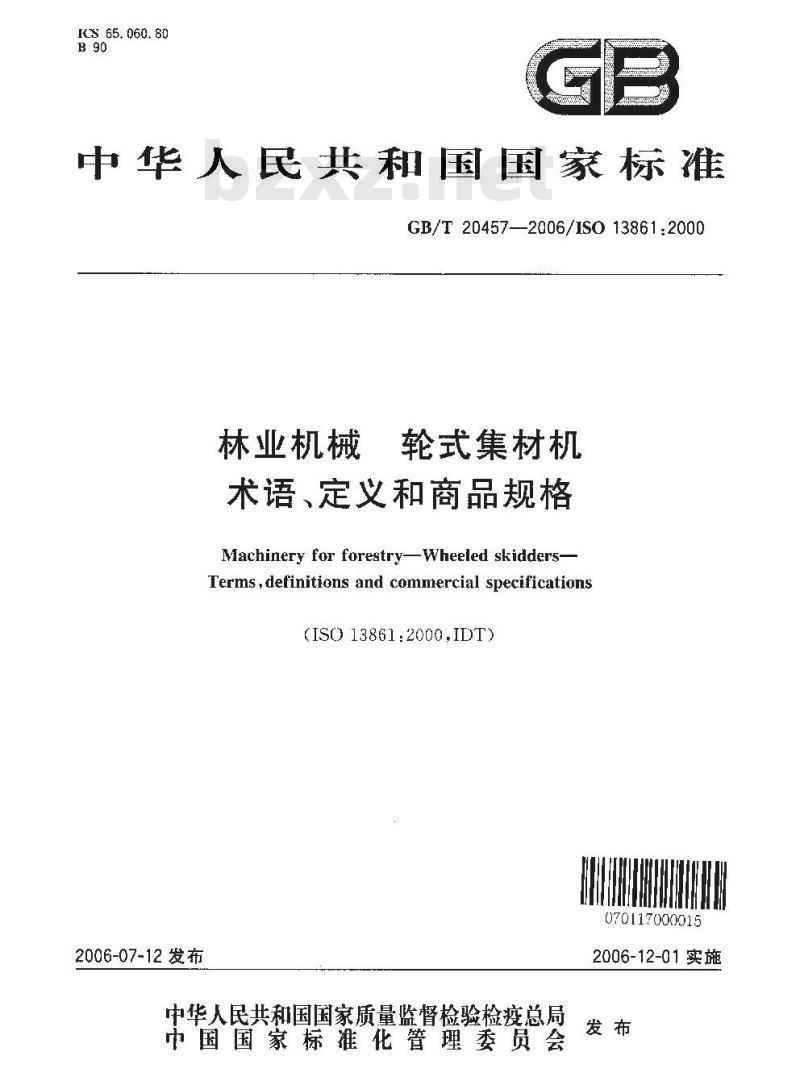

【国家标准(GB)】 林业机械 轮式集材机 术语、定义和商品规格

ICS 65. 060. 80
中华人民共和国国家标准
GB/T 20457—2006/ISO 13861:2000林业机械
轮式集材机
术语、定义和商品规格
Machinery for forestry-Wheeled skidders-Terms, definitions and commercial specifications(IS0 13861:2000,IDT)
070117000015
2006-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

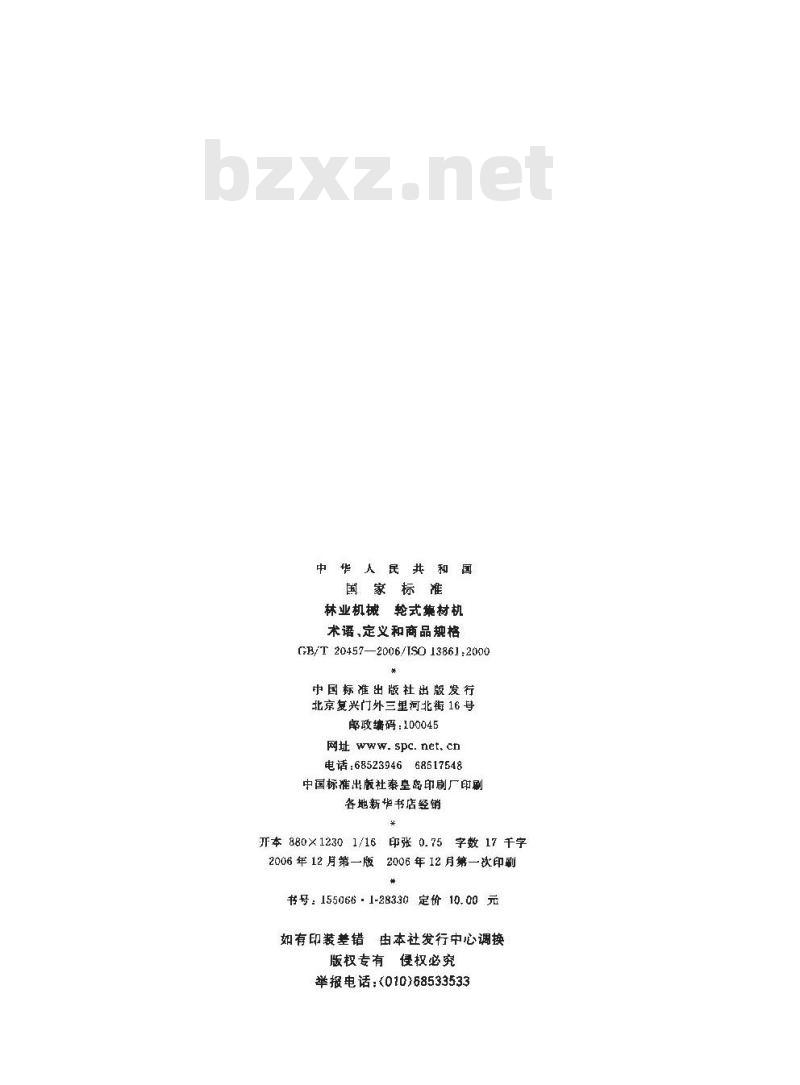

中华人民共和国
国家标准
林业机械轮式集材机
术语、定义和商品规格
GB/T 20457—2006/ISO 13861:2000中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc.net.cn
68517548
电话：68523946
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本 880×1230 1/16
2006年12月第一版
字数17千字
2006年12月第一次印刷
书号：155066·1-28330定价10.00元由本社发行中心调换
如有印装错
版权专有
权必究
举报电话：010)68533533

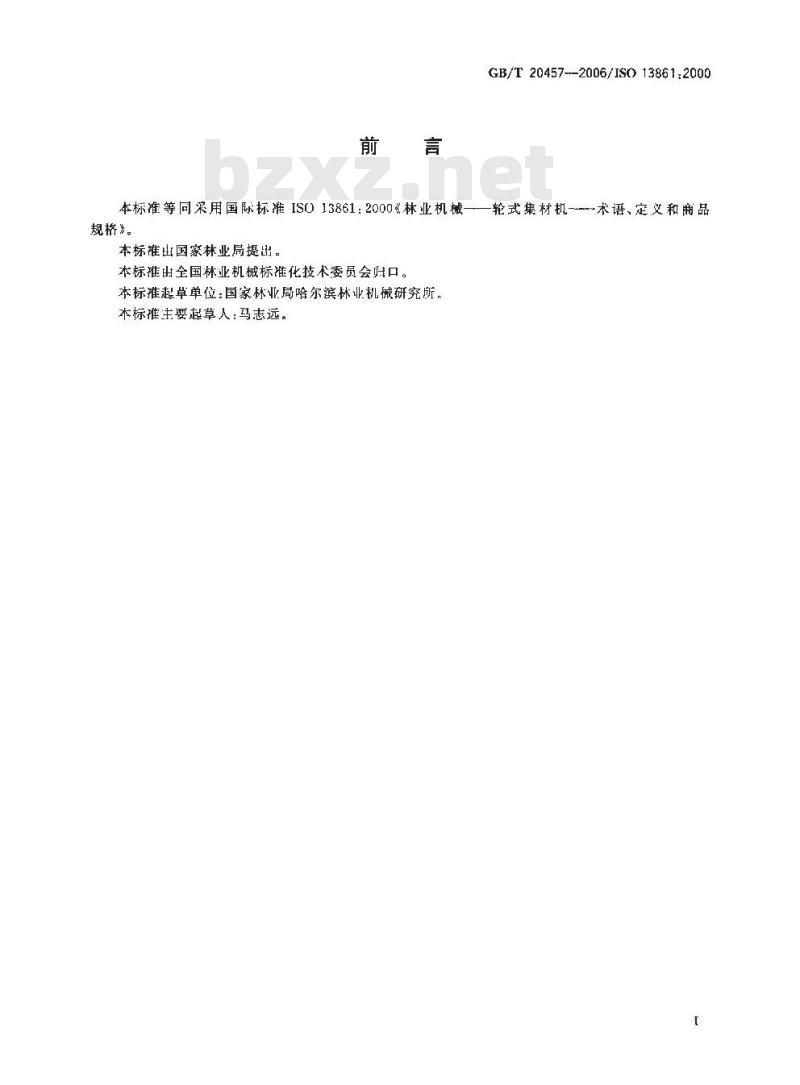

GB/T 20457--2006/ISO 13861:2000本标等同采用国际标准IS013861：2000《林业机械——轮式集材机--术语、定义和商品规桥》。
本标准出国家林业局提出。
本标推出全国林业机械标推化技术委员会归口。本标推起草单位：国家林业局哈尔滨林业机械研究所，本标雅主要起草人：马志远。

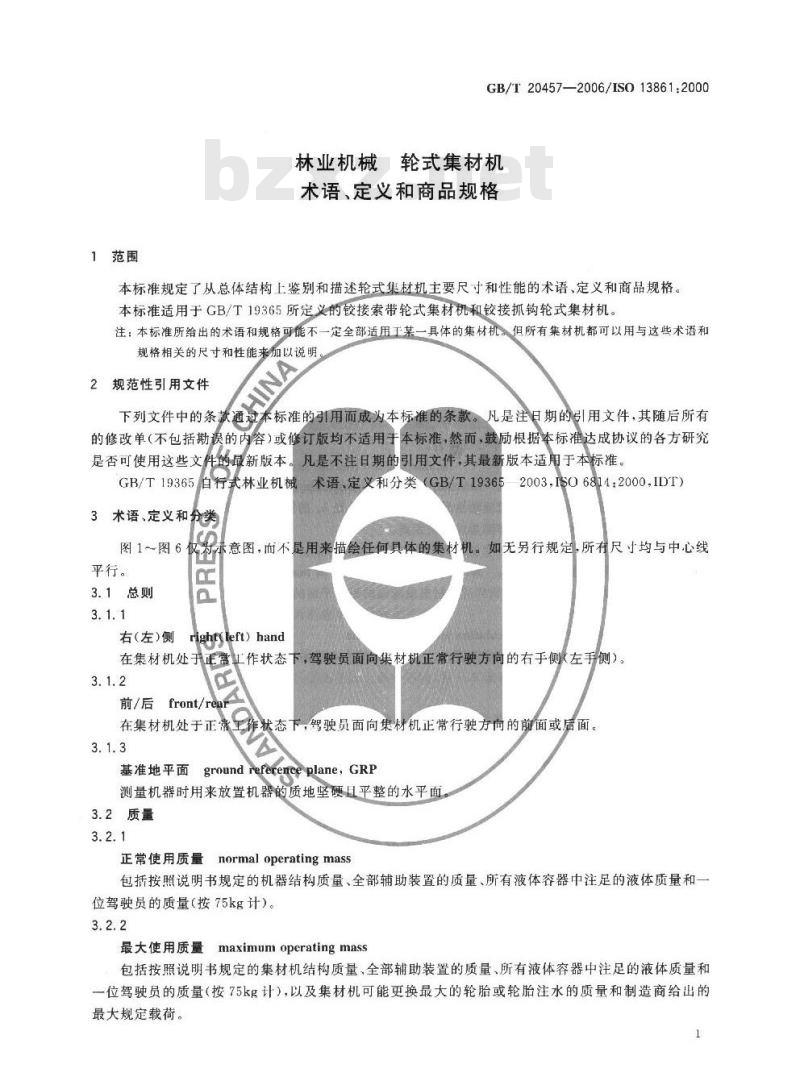

1范围
GB/T20457—2006/IS013861:2000林业机械轮式集材机
术语、定义和商品规格
本标准规定了从总体结构上鉴别和描述轮式集材机主要尺寸和性能的术语、定义和商品规格。本标准适用于GB/T19365所定义的铰接索带轮式集材机和铰接抓钩轮式集材机注：本标准所给出的术语和规格可能不一定全部适用于某一具体的集材机。但所有集材机都可以用与这些术语和规格相关的尺寸和性能来加以说明。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19365白行式林业机械术语、定义和分类（GB/T193652003，ISO6814：2000.IDT）3术语、定义和分类
图1~图6出
示意图，而不是用来描绘任何具体的集材机。如无另行规定，所有尺寸均与中心线平行。
3.1总则
rightsleft) hand
右(左)侧「
在集材机处于正常工作状态下，驾驶员面向集材机正常行驶方向的右于侧（左手侧）。3.1.2
前/后front/rea
在集材机处于正滑工作状态下，驾驶员面向集材机正常行驶方向的前面或后面。公
基准地平面ground reference plane，GRP测量机器时用来放置机器的质地坚硬且平整的水平面3.2质量
正常使用质量normaloperatingmass包括按照说明书规定的机器结构质量、全部辅助装置的质量、所有液体容器中注足的液体质量和一位驾驶员的质量（按75kg计）。3.2.2
最大使用质量maximumoperatingmass包括按照说明书规定的集材机结构质量、全部辅助装置的质量、所有液体容器中注足的液体质量和一位驾驶员的质量（按75kg计），以及集材机可能更换最大的轮胎或轮胎注水的质量和制造商给出的最大规定载荷。

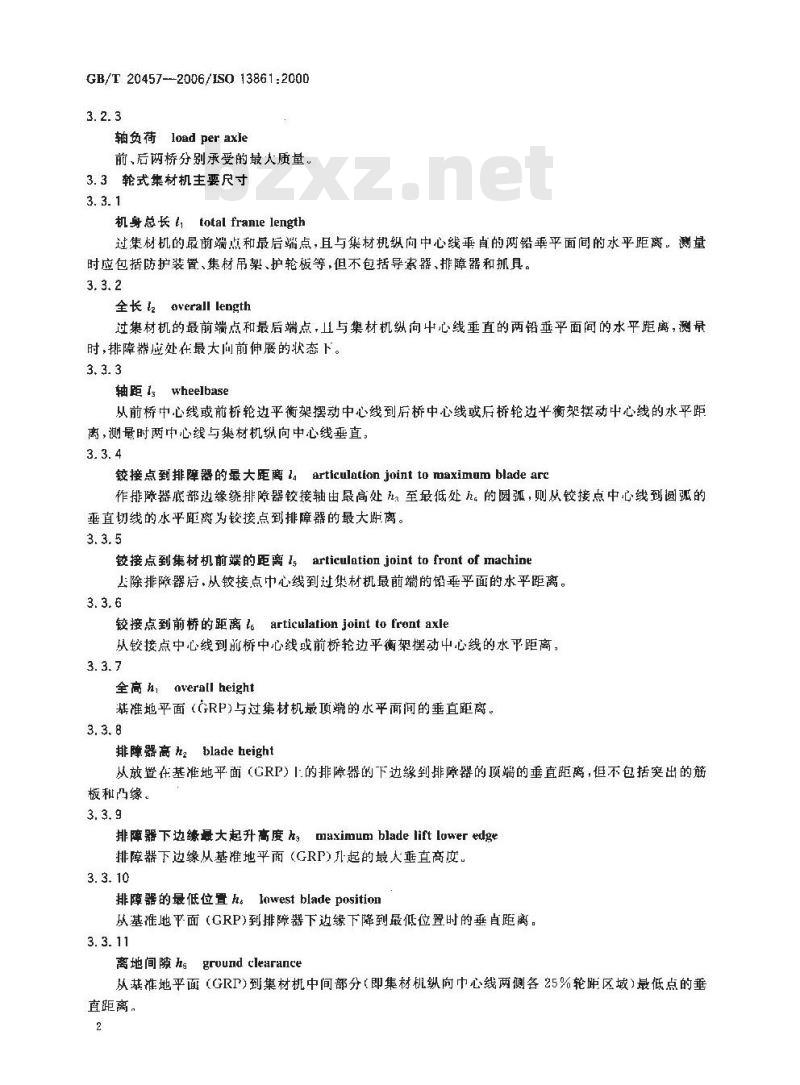

GB/T 20457--2006/IS0 13861:20003.2.3
轴负荷load per axle
前、后两桥分别承受的最人质量。3.3轮式集材机主要尺寸
机身总长 t,total franie length过集材机的最前端点和最后端点，且与集材机纵向中心线垂自的两铅垂平面间的水平距离。测量时应包括防护装置、集材吊架、护轮板等，但不包括导索器、排障器和抓具。3. 3.2
全长 1zoverall length
过集材机的最前端点和最后端点，Ⅱ与集材机纵向中心线垂直的两铅垂乎面间的水平距离，测量时，排障器应处在最大间前伸展的状态下。3.3. 3
轴距 wheelbase
从前桥中心线或前桥轮边平衡架摆动中心线到后桥中心线或后桥轮边平衡架摆动中心线的水平距离，测量时两中心线与集材机织向中心线垂直，3.3.4
铰接点到排障器的最大距离 larticulation joint to maximm blade arc作能障器底部边缘绕排障器铰接轴由最高处至最低处。的圆孤，则从铰接点中心线到圆弧的垂直切线的水平距离为接点到排障器的最大距离。3.3.5
铰接点到集材机前端的离 Isarticulation joint to front of machine去除排障器后，从铰接点中心线到过渠材机最前端的铅垂乎面的水平距离。3.3.6
铰接点到前桥的距离 learticulation joint to frant axle从铰接点中心线到前桥中心线或前桥轮边平衡架摆动中心线的水平距离，3. 3.7
全高 h,overall height
基准地平面（(GRP)与过集材机最项端的水平面间的垂直距离。3.3.8
排障器高hzbladeheight
从放置在基准地平面（CRP）「的排障器的下边缘到排障器的顶端的垂直距离，但不包括突出的筋板和凸缘。
排障器下边缘最大起升高度 h：maximum blade lift lower edge排障器下边缘从基准地平面（GRP)升起的最人垂直高度，3.3.10
排障器的最低位置hlowest blade position从基准地平面（GRP)到排障器下逆缘下降到最低位置时的垂直距离。3.3. 11
离地间隙hsground clearance
从基谁地平面（GRP)到集材机中间部分（即集材机纵向中心线两侧各25%轮距区域）最低点的垂直距离。
铰接点离地间隙 hground clearance at articulation joint从基准地平面(GRP)到接点最低点的垂直距离。3.3.13
载荷轮胎半径 r，Inaded tire radiusGB/T20457—2006/IS0 13861:2000集材机在正常使用质量状态下，从基准地平面（GRP)到轮轴水平中心线的垂直距离。3.3.14
导索器主导向辑高度hymainfairlcad rollerheight导索器主导向辊水平中心线到后桥水平中心线的垂自距离。3.3.15
绞盘机高 agwinch height
绞盘机卷筒简水平中心线到后桥水平中心线的垂直距离。3.3.16
后桥到导索器主导向辑的距离 l，rear axle to main fairlead roller从后桥中心线到导索器主导间辊中心线的水平距离。3. 3. 17
导索器主导向辊直径 dmain fairlcad roller diemeter导索器主导向辊在其长度方向中间位置的自径。3.3.18
全宽 w ovtrall width
平行于集材机纵间中心线，并过集材机两侧最外点的两个铅垂平面间的水平距离，3.3.19
轮距w2tread
过集材机两侧轮胎巾心线的两铅乘平面阅的水平距离。3.3.20
车架的摆角a，「rame oscillation集材机的前车架或后车架在基准地平面上保持不动：另车架相对基准地平面绕其中心线向两侧上下摆过的角度（）。
桥的摆角 a2axic oscillation
集材机的前车架和后车架在基准地平面上保持不动，前桥或后桥相对基准地半面绕其中心线向两侧上下摆过的角度（\)，
最小转向直径dclearancecircle在不制动，排障器处于行进位置并无载荷的状态下，集材机逃行转向时机器最外端点所形成的运动曲线的最小直径。
转向角 a, angle of articulation集材机的前、后车架处在一直线的状态下，后车架纵中心线相刘前车架纵向中心线绕铰接点转过的最人角度（°）
排障器宽度 wghlade width
排障器两侧外进缘间的水平距离。3
GB/T20457—2006/IS013861:20003.4抓具的尺寸
抓具的伸缩距离ll,，llz，l，lgrapplereach在下列情况下，从后桥中心线到抓钩铰接点中心线的水平距离。，抓具向外完全展开时，铰接点位于最高处的位置；：抓具向外完全展开时，铰接点位于最低处的位置；一比抓具向内完全回缩时，铰接点位于最高处的位置；抓具向内完全回缩时，铰接点位于最低处的位置。3.4.2
抓钩的升降高度hh,，hh2，hhs，hhgrapplelift在下列情况下，从后桥中心线到抓钩铰接点中心线的垂直高度hh，抓钩向内完全回缩时，铰接点位于最高处的位置：-hh，抓钩向外完全展开时，铰接点位于最高处的位置-hh，抓钩向内完全回缩时，铰接点位于最低处的位置；hh?抓钩向外完全展开时，铰接点位于最低处的位置3.4.3
臂系回转角aar
mrotation
臂系纵向中心线相对集材机纵向中心线转过的最大角度（）。3.4.4
后桥到主臂摆动铰接点的距离llsrearaxleto main swingboompivot从后桥中心线到主臂摆动铰接点中心线的水平距离。3.4.5
抓钩高度hhshhhh，grappleheight在下列情况下，从抓具上铰接点中心线到抓钩最低端的垂直距离-hh，抓钩处于完全张开的状态；-hhe抓钩处于爪尖对爪尖的状态；hh，抓钩处于完全闭合的状态
最大抓钩开度gmaximumgrappleopening抓钩完全张开时两爪类的水平距离。3.4.7
抓钩的包容面积Aareaof grappleopening抓钩调整为爪尖对爪尖的状态下的横截面积3.4.8
抓取原木的最小直径dd,minimumlogsize抓钩在完全闭合状态下所能抓取原木的最小直径。3.4.9
抓具回转角grapplerotation
抓具能够绕其垂直中心线转过的角度。3.5抓具吊架的结构形式
单节式singlefunction
抓具吊架总成由一个拱架和一对液压油缸组成，抓钩铰接点沿固定的孤线运动。4
双节式dualfunction
GB/T20457—2006/IS013861:2000抓具吊架总成由一个拱架、一个吊臂和两套液压油缸组成，抓钩铰接点可在过机器纵向中心线的铅垂平面上的一定范围内运动。
摇臂式swingboom
抓具吊架由臂系组成，抓具可在水平和铅垂两个平面内运动。3.6护轮板的尺寸
后桥到护轮板的距离llrearaxletobuttplate从后桥中心线到护轮板后端面的水平距离。3.6.2
搭载板宽度lllengthorfoadsupport从护轮板后端面到搭截板外边缘的水平距离。3.6.3
护轮板的最低位置hh
lowestbuttplateposition
当护轮板降到最低位置时，从基准地平面（GRP）到护轮板的下边缘的垂直距离。4其他有关内容
除了第3章中的有关尺寸和性能外，卡列有关内容也应在适当的位置给出：轮胎规格
轮胎层级
轮胎气
可以采用轮胎注水；
可调节尺寸的最大和最小值，例如：导索器主导向辊高度（3.3.14)和后桥到导索器主导向辊的距离（3325）；
前、后或左右不对称的不同尺寸，例如：轮距（3.3.19），转向角（3.3.23），臂系回转角(3.4.3)
GB/T 20457—2006/IS0 13861:2000一基准地平面。
(2/4)*
仅用来注释 h: :
基准地平面。
(wy74)
图1铰接轮式集材机
图2、轮距、商地间陈和摆角
基准地乎面。wwW.bzxz.Net
图3转向
图 4 抓具吊架总成
GB/T 20457—2006/ISO 13861:2000GB/T 20457—2006/1SO 13861:2000基准地平面。
GB7T20457-2006
图 5 抓具规格
图6可拆式护轮板尺寸
