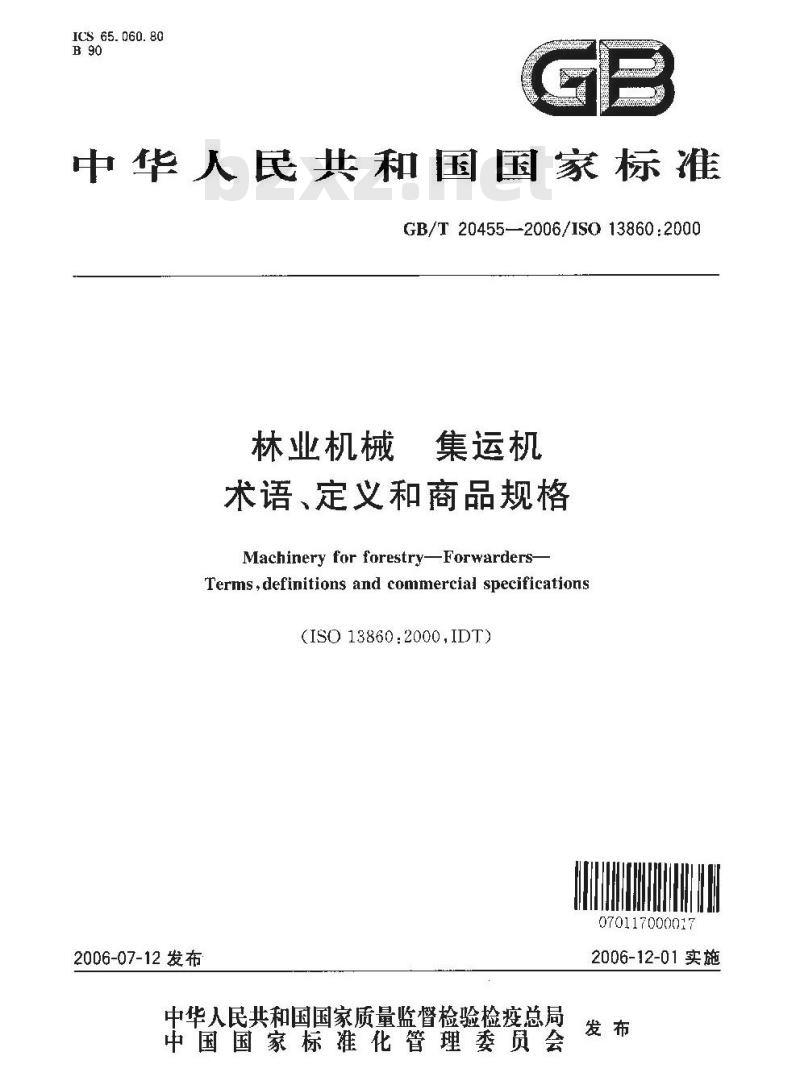

【国家标准(GB)】 林业机械 集运机 术语、定义和商品规格

ICS 65. 060. 80
中华人民共和国国家标准
GB/T 20455-2006/ISO 13860:2000林业机械
集运机
术语、定义和商品规格
Machinery for forestry-ForwardersTerms,definitions and commercial specifications(ISO 13860:2000,IDT)
070117000017
2006-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-12-01实施

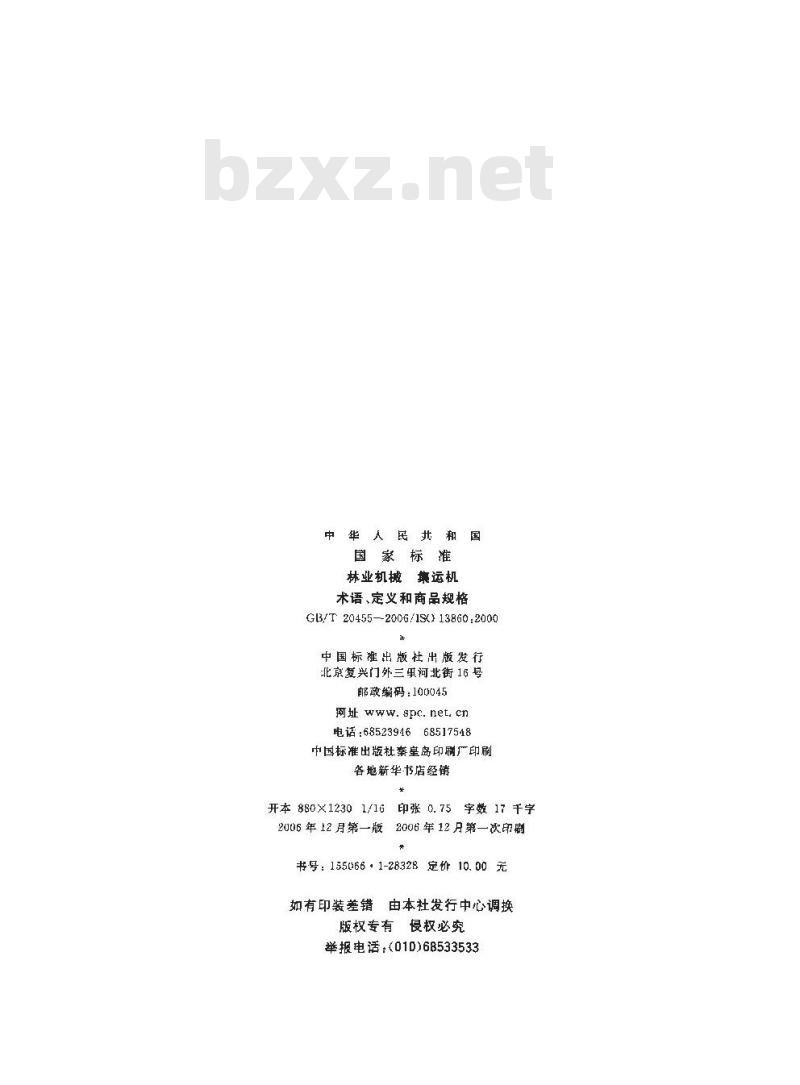

中华人民共
国家标准
林业机械集运机
术语、定义和商品规格
GI3/T 20455--2006/13() 13860 :2000*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. net. cn
电话：6852394668517548
中国标准出版社案皇岛印刷严印刷各地新华书店经销
开本880×12301/16
印张0.75
字数 17 千学
2006年12月第一次印刷
2006年上2月第一版
书号：155066·1-28328定价10.00 元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（01D）68533533

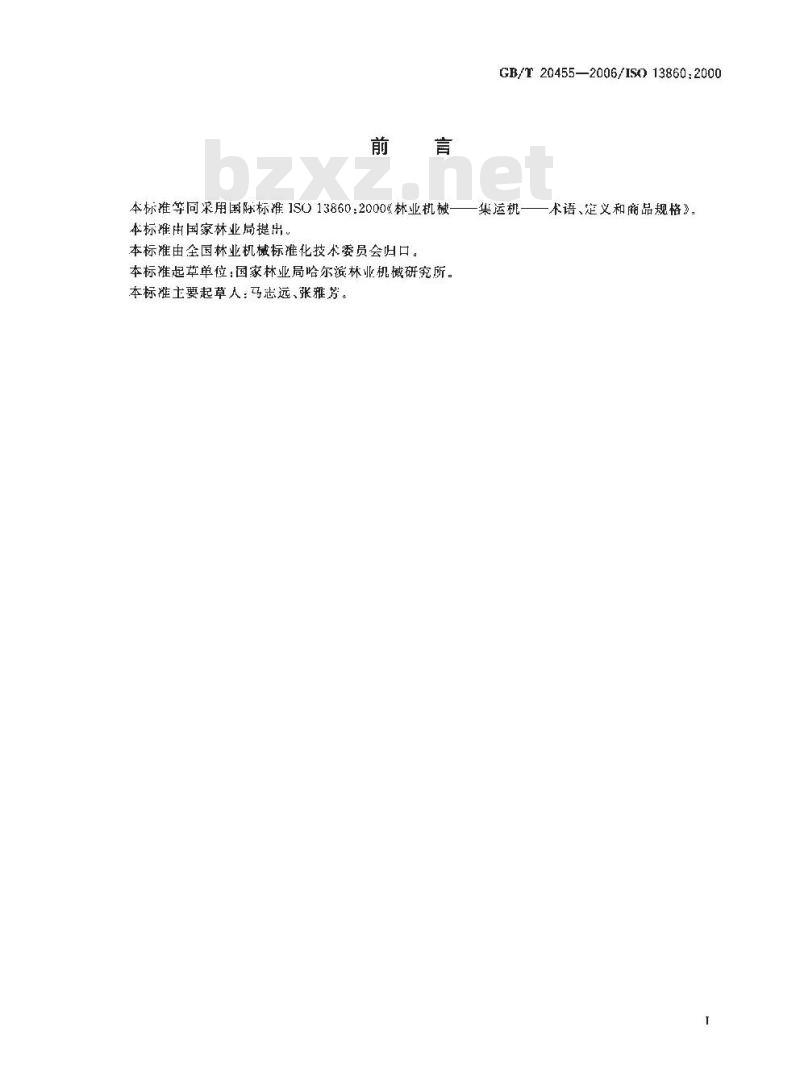

GB/T 20455—2006/ISO 13860:2000本标准等同采用国际标准1S013860:2000《林业机械-——集运机——术语、定义和商品规格》本标摊由国家林业局提出。
本标由全国林业机械标推化技术委员会归口。本标准起草单位：国家林业局哈尔滨林业机械研究所。本标准主要起草人：马志远、张雅芳。1范围

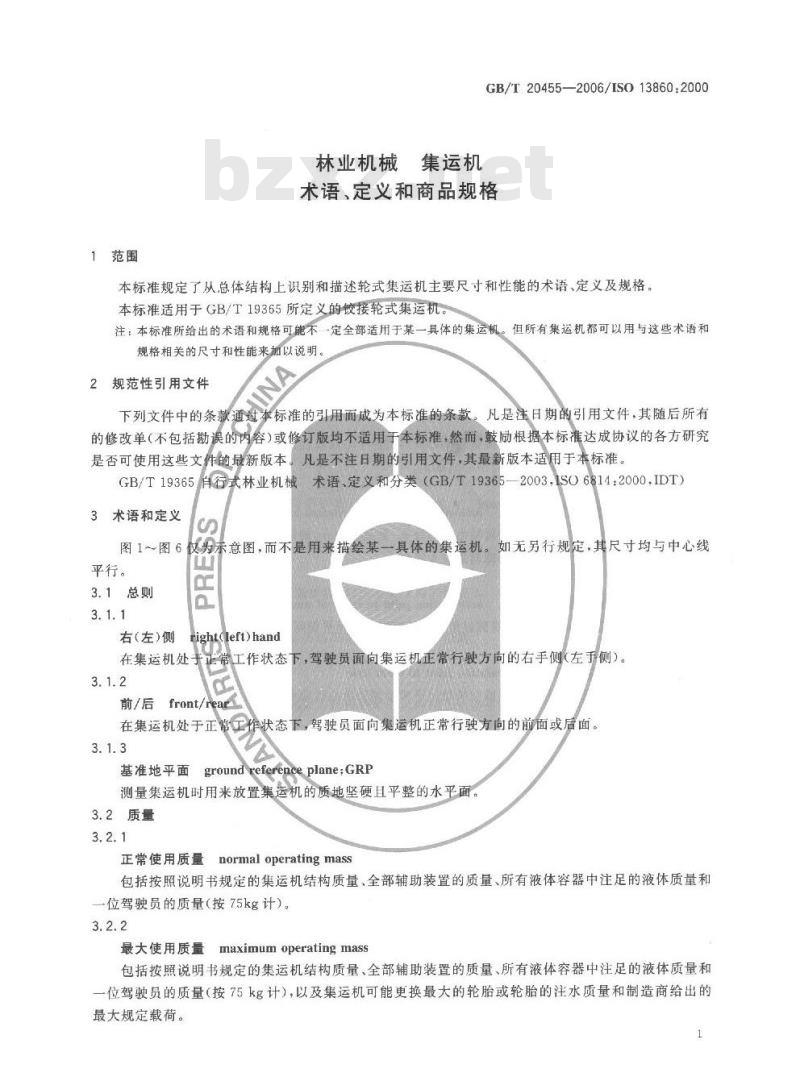

林业机械集运机
GB/T20455—2006/IS013860:2000术语、定义和商品规格
本标准规定了从总体结构上识别和描述轮式集运机主要尺寸和性能的术语、定义及规格。本标准适用于GB/T19365所定义的接轮式集运机。注：本标准所给出的术语和规格可能不一定全部适用于某一具体的集运机。但所有集运机都可以用与这些术语和规格相关的尺寸和性能来加以说明。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准、然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T19365自行式林业机械术语、定义和分类（GB/T19365—2003，ISO6814：2000，IDT）3术语和定义
图1～图6仅别末意图，而不是用来措绘某一具体的集运机。如无另行规定，其尺寸均与中心线E
平行。
3.1总则
有(左)侧
right(left)hand
在集运机处于正常工作状态下，驾驶员面向集运机正常行驶方向的右手侧（左手侧）。3.1.2
前/后front/rear
在集运机处于正常作状态下，驾驶员面向集运机正常行驶方向的前面或后面。3.1.3
基准地平面
ground reference plane;GRP
测量集运机时用来放置集运机的质地坚硬且平整的水平面。3.2质量
正常使用质量normaloperatingmass包括按照说明书规定的集运机结构质量、全部辅助装置的质量、所有液体容器中注足的液体质量和一位驾驶员的质量（按75kg计）。3.2.2
最大使用质量maximumoperatingmass包括按照说明书规定的集运机结构质量、全部辅助装置的质量、所有液体容器中注足的液体质量和一位驾驶员的质量（按75kg计），以及集运机可能更换最大的轮胎或轮胎的注水质量和制造商给出的最大规定载荷。

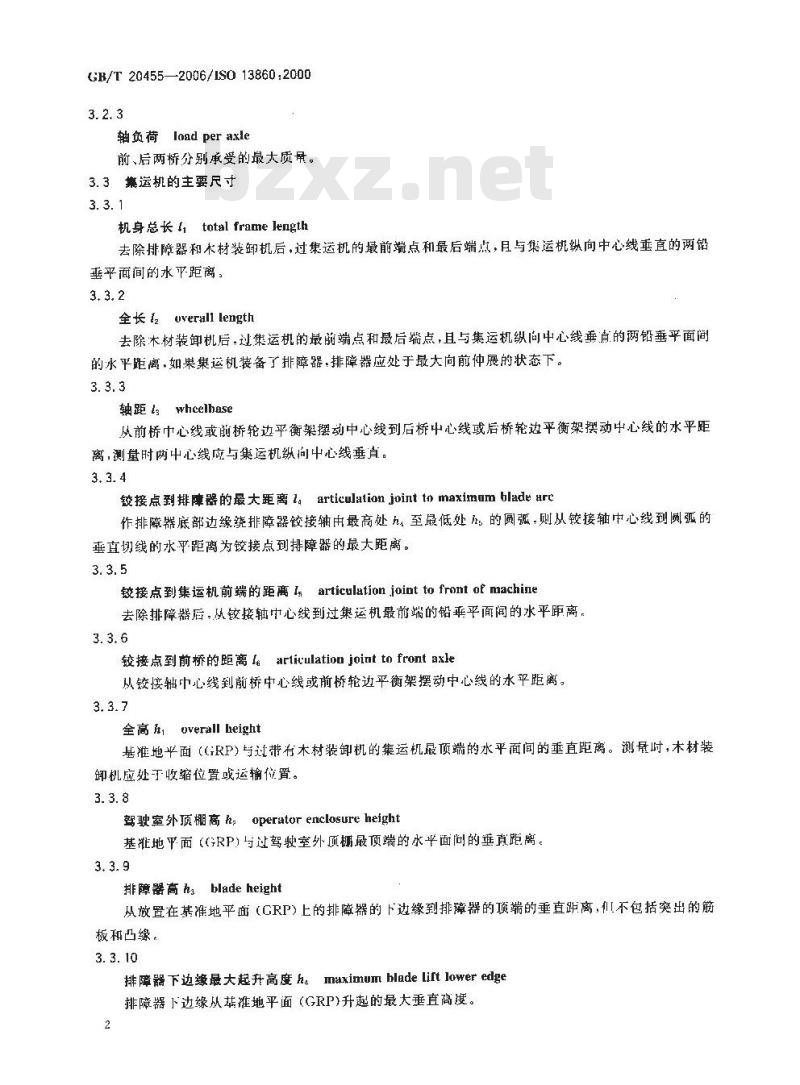

GB/T 20455—2006/IS013860:20003.2.3
轴负荷loadperaxle
前、后两桥分别承受的最大质量。3.3集运机的主要尺寸
机身总长t，total frame length去除排障器和未材装卸机后，过集运机的最前端点和最后端点，且与集运机纵向中心线垂直的两铅垂平面间的水平距离，
全长 12uverall length
去除木材装卸机后，过集运机的最前端点和最后端点，且与集运机纵向中心线垂直的两铅垂平面间的水平距离，如果集运机装备了排障器，排障器应处于最大向前仲展的状态下。3.3.3
轴距twhcelbase
从前桥中心线或前桥轮边平衡架摆动中心线到后桥中心线或后桥轮边平衡架摆动中心线的水平距离，测量时两中心线应与集运机纵间中心线垂直。3.3.4
铰接点到排障器的最大距离taarticulationjointtomaximumbladearc作排障器底部边缘绕排障器饺接轴由最高处，至最低处。的圆弧，则从铰接轴中心线到圆弧的垂直切线的水平距离为饺接点到排障器的最大距离。3.3.5
铰接点到集运机前端的距离I，articulationjointtofrontofmachine去除排障器后从铰接轴中心线到过集运机最前端的铅垂平面间的水平距离，3.3.6
铰接点到前桥的距离fgarticulationjointtofrontaxle从铰接轴中心线到前桥中心线或前桥轮边平衡架摆动中心线的水平距离。3.3.7
全高 h overall height
基准地平面（GRP）与过带有木材装卸机的集运机最顶端的水平面间的垂直距离。测量时，木材装卸机应处于收缩位置或运输位置。3.3.8
驾驶室外顶棚高hsoperatorenclosureheight基地平面（GRP）与过驾驶室外顶棚最顶端的水平面问的垂真距离。3.3.9
排障器高h3hladeheight
从放置在基准地平面（CRP）上的排障器的下边缘到排障器的项端的垂直距离，们不包括突出的筋板和凸缘。
排障器下边缘最大起升高度hamaximumbladelirtlower edge排障器下边缘从盐准地平面（GRP)升起的最大垂直高度。2
排障器的最低位置 hslowest blade positionGB/T20455-2006/1SO138602000
从基推地平面（GRP）到排障器下边缘下降到最低位置时的年自距离。3. 3. 12
离地间隙ground clearance
从基推地平面（GRP)到集运机中间部分(即集运机纵向中心线两侧各25为轮距区域)最低点的垂直距离。
铰接点离地间隙 h?ground clearance al articulation joint从基准地平面（GRP)到铰接点处最低点的垂直距离，3.3.14
载荷轮胎半径 rilnaded tire radins集运机在正常使用质量状态下，从基准地平面（GRP)到轮轴水平中心线的垂直距离，3. 3. 15
铰接点到木材装卸机立柱回转中心线的距离t，articulationjointtothe loader head从铰接轴巾心线到不材装御机立柱回转垂置中心线沿集运机纵向中心线方问的水平距离，3. 3. 16
前护栏（集运机木材承载框架前护栏）到后桥的距离 Igheadhoard（load bnnk front guard）torear axle
从前护懋装载木材：·侧到后桥巾心或后桥轮边平衡架摆动中心的水平距离。3.3.17
前护栏（集运机木材承载框架前护栏）到后车架末端的距离ybeadboard（loadbunkfrontguard）to rear of frame
从前护栏装载本材一侧到集运机后车架最后端的水平距离。3.3.18
全宽woverallwidih
平行于集运机纵向中心线并过集运机两侧最外点的两个铅垂平面间的水平距离。3.3. 19
轮距 w2tread
过集运机两侧轮胎中心线的两铅垂平面间的水平离。3.3.20
车架的摆角，fra功eoss训ation集运机的前车架或车架在基谁地平面上保持不动，另一车架相对基准地平面统其中心线向两侧上下摆过的角度（°）。
桥的摆角 a2axle oscillationbzxZ.net
集运机的前车架或后车架在基谁地乎面十保持不动，前桥或后桥相对基准地平面绕其巾心线向两侧上下摆过的角度（\）。
最小转向直径d，clearance circle在不制动、排障器处于行进位置并无载荷的状态下，集运机进行转问时机器最外端点所形成的运动3
GB/T20455-—2006/ISO13860:2000曲线的最小直径。
转向角αangleofarticulation
集运机的前、后车架处在同一直线的状态下，后车架纵向中心线相对前车架纵向中心线绕铰接点转过的最大角度（°）。
排障器宽度wabladewidth
排障器两侧外边缘间的水平距离。3.4木材装卸机尺寸
木材装卸机倾斜角aa，loadertilt木材装卸机回转立柱中心线与固定支座回转中心线间的夹角（）3.4.2
木材装卸机回转角&ag
loader rotation
木材装卸机水平放置时/其相对集运机纵向中心线回转的最大角度（°）3.4.3
木材装卸机最大外伸距离l，
maximumloaderreac
从木材装卸机固定支座回转中心线到臂系连接抓钩铰接点中心处的最大水平距离。3.4.4
地平面上木材装卸机最大外伸距离12eachatground level
maximumloader
将抓钩最大限度地张开，并将抓钩瓜尖朝下放置在基准地平面（GRP)上，测得的从木材装卸机固定支座回转中心线到臂系连接抓钩接点中心处的最大水平距离。3.4.5
木材装卸机最大起升高度hh，maximumloaderliftheight从基准地平面(R)到抓钩底部的最大垂直高度。此时，抓钩应调整为爪尖对爪尖的状态。3.4.6
木材装卸机最大外伸装卸高度hhzloadingheightof loaderatmaximumreach在木材装卸机处最大处伸距离的状态下，从基准地平面（GRP）到抓钩底部的最大垂直高度。此时，抓钩应调整为爪尖对爪尖的状态。3.4.7
木材装卸机最大下降深度
maximum depth of loader
从基准地平面（GRP）到抓钩底部的最大垂直深度。测量时，抓钩应调整为爪尖对爪尖的状态。3.4.8
抓钩闭合时的高度hh4grappleheightclosed从臂系连接抓钩铰接点中心线到抓钩底部的垂直距离。测量时，抓钩应调整为爪尖对爪尖的状态。3.4.9
抓钩张开时的高度hhsgrappleheightopen从臂系连接抓钩铰接点中心处到抓钩底部的垂直距离。测量时，抓具应调整为完全张开的状态。3.4.10
抓钩的包容面积Aareaofgrappleopening抓具调整为爪尖对爪尖的状态时的横截面积。4
主臂与立柱铰接点高hhsheightofmainboompivotGB/T20455—2006/ISO13860:2000基准地平面（GRP)到主臂与立柱铰接点水平中心线的垂直距离。3.5轮边平衡架和装卸的空间尺寸3.5.1
轮边平衡架总成中心线距离llbogieaxleassemblycenterlinedistance从平衡架总成回转轴中心线到平衡架总成的前轮或后轮中心线的水平距离。3.5.2
轮边平衡架总成轴距ll4bogieaxleassemblywheelbase轮边平衡架总成的前轮中心线与后轮中心线的水平距离3.5.3
轮边平衡架总成摆角0
bogieaxleassemblyoscillation轮边平衡架总成相对基准地平面转过的角度（）3.5.4
木材承载框架的横截面积AA
cross-sectional area of log cradle在与集运机的织向中心线垂直的铅垂平面内的材承载框架有效面积，其上边缘由木材承载框架两侧立柱或前护栏的高度而定，二者取高度较低者。3.5.5
木材承载框架立柱间的宽度ww.widthacross stakes木材承载框架两侧立柱内侧间的水平距离。3.5.6
木材承载框架立柱高度hhzstakeheightRP）到木材承载框架立柱顶端的垂直距离基准地平面（GR
载荷中心高度hhe height of load center基准地平面（GRP）到未材承载框架铅垂横截面有效包容面积形心的垂直距离4其他有关内容
除了第3章中的有关尺寸和性能的识别外，下面信息也应在适当的位置给出：轮胎规格；
轮胎层级；
可以采用轮胎注水；
可调节尺寸的最大值和最小值，例如：木材承载框架立柱的高度（3.5.6）；前、后或左、右不对称的不同尺寸，例如：轮距（3.3.19），转向角（3.3.23），木材装卸机倾斜角（3.4.1)和木材装卸机回转角（3.4.2)；机构性质的连续性或断续性，例如：木材装卸机回转角（3.4.2）。5
GB/T 20455—2006/ISO 13860:2000-基准地平面(GRP)。
仪用来注释：
I…基准地平面(GRP)。
图1铰接轮式集运机
图2宽度、离地间隙和摆角
1--基推地平面(GRP)。
GB/T 20455--2006/ISO 13860:2000图3转向角和木材装卸机回转角
图4木材装卸机尺寸
GB/T 20455—2006/IS0 13860:20001--基准地平面(GRP)。
1—基准地平面(GRP)。
GB/T 20455-2006
图5轮边平衡架尺寸
图6木材承载框架尺寸
