【国家标准(GB)】 塑料 聚乙烯 (PE) 模塑和挤出材料 第2部分: 试样制备和性能测定

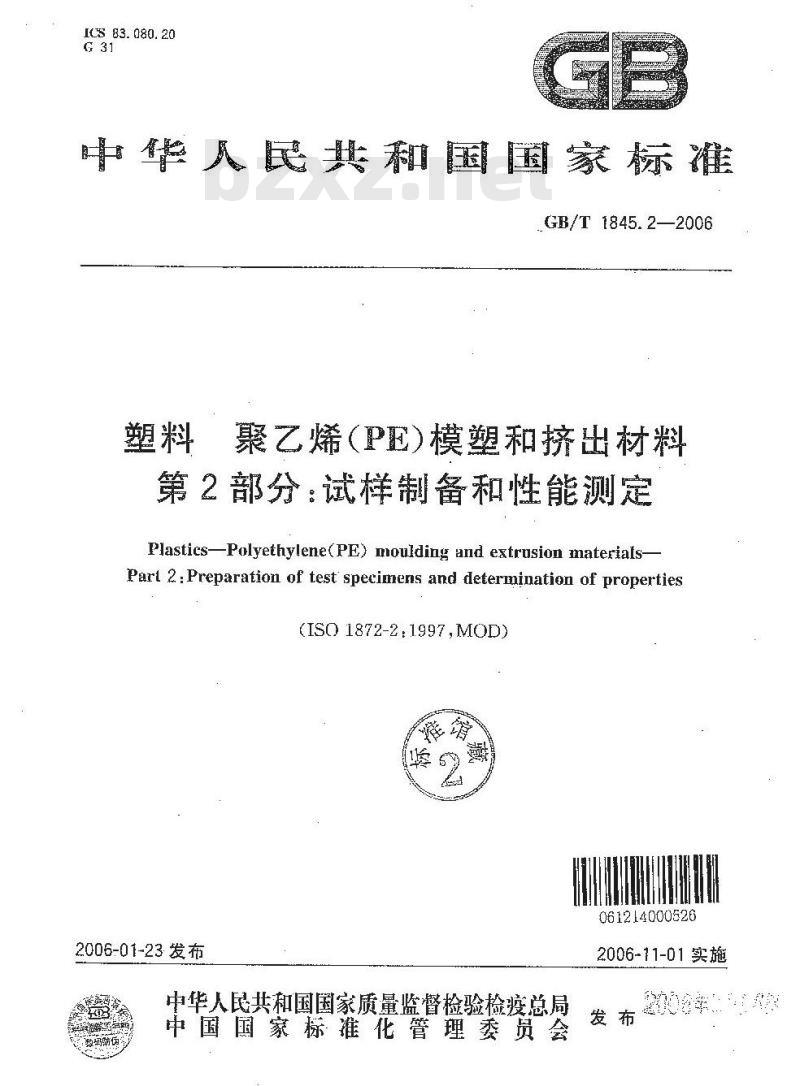

ICS 83. 080.20
中华人民共和国国家标准
GB/T1845.2—2006
塑料聚乙烯（PE）模塑和挤出材料第2部分：试样制备和性能测定
Plastics-Polyethylene(PE) moulding and extrusion materiafs-Part 2 : Preparation of test specimens and determination of properties(ISO1872-2:1997,MOD)
061214000526
2006-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标推化管理委员会
2006-11-01实施
中华人民共利国
国家标准
塑料聚乙烯(PE)模塑和挤出材料第2部分：试样制备和性能测定
GB/T1845.2—200G
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网证 spc. net. cn
电话：6852394668517548
中国标准出版扯素皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张-0.75字数16千字2006年11月第一次印刷
2006 年11月第一版
书号：155066·1-28296定价10.00元如有印装差错由木社发行中心调换版权专有
侵权必究
举报电话：（010)68533533
FKAoNrKAca-
GB/T1845《塑料聚乙烯(PE)模翌和挤出材料》分为如下两个部分：第1部分：命名系统和分类基础：…第2分：试样制备和性测定。
部分为GB/T1845的第2部分。
GB/T 1845.2—2006
本部分修改采用ISO1872-2：1997《塑料乙烯（PE)模塑和挤出材羽第2部分：试样制备和性能测定（英文版）及其修正案1（1SO1872-2：1997—Amd1：2000）本部分根据1SO1872.2:1997及其修正案3(JSO1872-2：1997—Amdl：2000)重新起草。本部分与ISO1872-2:1997的主要技术差异如下：规范性引用文件和表4中增加了ISO/FDIS16770:2003《塑料聚乙烯环境应力开裂（ESC）的测定全切口端变试验(FNCT)》。一表4中环境应力开裂的试样类型符合ASTMD1693：01中的要求，有38mm×13mmX（3.0~3.3）mm和38mm×13mm×（1.84~1.97）mm两种类型IS01872-2：1997中部分引用标准已经修订，本部分引用了修订后的标准内容。标推变化的对照情况见附录A。
木部分的附录A为资料性附录，
本部分由中国有油化工股份有限公司提出：本部分由全国塑料标准化技术委员会石化塑料树脂产品分会(SAC/TC15/SC1)归口。木部分起草单位：中国石化齐鲁股份有限公司树脂研究所、中国石化北京燕化油化工股份有限公司树脂应用研究所。
本部分主要起草人：王雪梅、谢建玲、尘晓丽、陈宏愿、李淼。范鼠
塑料聚乙烯(PE)模塑和挤出材料第2部分：试样制备和性能测定
GB/T1845.2-—2006
GB/T1845的本部分规定「聚乙烯（PE)模塑利挤出材料试样制备和性能测定的方法。本部分还规定了对试验材料的预处理及试样在试验前状态调节的要求学本部分规定了试样制备和性能测完渐方法和条件。本部分列出表征PE模塑和挤出材料合适和必要的性能和测试方法。
这些性能是从GB/T19467
料广泛应用的或有特殊意义剪薄2004币的通用测试方法月
中选辩的
验游法
方法。
为了获得具有重现性过性的试驴规定的试样尺寸和试验
不致。
2规范性引用文件
下列文件中的
件，其随后所有的修惑
鞭用不同
黔GB/T1845
怀包活谢误的
邀备的读
带分规
使用不
本部然还规定了模塑和矫出材
1999第1部分中命名性能的测定
样制明状离调节的方法，以及
十的试样新获得的测试数据可能的条款。凡是注宋期的引用文
本部分，然而，鼓谢根据本部分达成版
凡是不注且期的引用文件，其豪新魔本适用于本协议的各方研究是醛
用这些文件的最新版本
部分。
GB/T1033-196
鼻料密度和相对
GB/T1409~19体绝缘材料在
耗因数的试验方法（eg）
热60250：1969
GB/T1410---1989
GB/T1634.1—200
GB/T 1634.2—2004
料(ISO75-2:2003,IDT)
GB/T 1842--1999
绝缘材料
荷变瑕
菩频、高
阻率和表面电阻率
盒度的測定第1亲
在内)下相鸡介电常数和介质损
荔法（eqy
EC60693：1980)
箍用试验方法款S075-1：2003，鞭橡胶和长纤维增强复合材
师登试验方法（elvASTMD16934）聚乙烯斑
聚乙烯（R)模塑和薪出科科\第1部分名系统和分类基础（evisoGB/T 1845.1---1999
1872-1 :1993)
GB/T2918—1998
塑料试样状态调节和试验的标罹环境（idtIS0291：1997）GB/T 3682—2000
热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：GB/T4207-2003固体绝缘材料在激湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC 60112:1979,IDT)
GB/T 9341—2000
塑弯曲性能试验方法(idtIS0178:1993)GB/T 9352--1988
热塑性塑料压塑试样的削各（eqvISO293:1986)1）自1997年1月起，IEC标准号金部以60000系列表示。FKAoNrKAca-
GB/T 1845.2—2006
GB/T17037.1—-1997热塑性塑料材料注塑试样的削备第1部分：般原理及多用途试样和长条试样的备（idt15O294-1:1996)GB/T17037.3—2003塑料热塑性塑料材料注塑试样的制备第3部分：小方试片（TSO294-3:2002,IDT2
GB/I19466.1—2004塑料差示扫描量热法(DSC）凳1部分：通则（ISO11357-1：1997.IDT)GB/T 19466. 3—2004
塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热焰的测定(ISO 11357-3:1999,IDT)
塑料所比单点数据的获得和表示第1部分：模塑材料（ISO10350-1GB/T 19467.1--2004
1998,IDT)
ISO62：1999塑料吸水性的测定
I50179-1:2000料简支梁冲击性能的测定第1部分：非仪器冲击试验ISO527-1:1993塑料拉伸性能的测定第1部分：通则IS0527-11993/Co1.1：1994塑料拉你性能的测定第-1部分：通则技术助误表1ISO527-2：1993塑料拉伸性能的测定第2部分：模塑和挤出材料的试验条件IS0527-2：1993/Cor.1：1994塑料拉伸性能的测定第2部分：模塑和挤出材料的试验条件技术蔚误表1
3料变性能的测定第1部分：拉伸蠕变IS0 899-1: 2003
ISO 1628-3:2001
ISO 2818:1994
ISO 3167:2002
塑料：使用毛细管黏度计测定黏溶液中聚合物的黏度第3部分：聚乙烯和聚料
ISO 4589-2: 1996
ISO 6603-2:2000
用机加工法制备样
多用途试样
塑料氧指数法燃烧性能的测定第2部分室温试验：塑料
硬质塑料穿刺冲击性能测定第2部分：仪器冲击试验塑料、拉伸冲击性能的测定
IS0 8256:1990
ISO 11359-1:1999
ISO 11359-2:1999
热机械分析(TMA）第1部分：通则塑料
热机械分析(TMA）第2静分：线性热膨胀系数和玻璃化转变温度的塑科聚乙烯环境应力开裂（ESC)的测定：全切口螺变诚验（FNCT)IS0/FDIS 16770:2003
JFC 60243-1：1998固体绝缘材料电气强度试验方法工频F的试验IEC60296：1982用于变压器及开关设备的新的矿物绝缘油规范IEC60695-11-10：1999差火危险燃烧试验第11-10部分：51W水平和垂肖火焰试验方法3试样制备
无论是注塑还是压塑，使用相同的条件和步骤制备试样悬非常必要的。表3和表4给出了每种试验方法的条件。表中试样制备一列中，字母M表示注翼，Q表示压塑3.1模塑前材料的处理
模塑前，试验样品通常无需预处理。3.2注塑
当PE模塑材料的熔休质量流动速率MFR≥1/10nin时.用注塑方法制备诚伴，MFR的测定按照GB/T3682-2000规定进行，试验条件为D（温度：190℃、负荷：2.16kg）。注塑试样按GB/T17037.1—1997或GB/T17037.3·2003规定进行，并使用表1规定的条件，注：试验证明使用从A型象用途试样中间部位截取的矩试偿比使所直接注塑的矩形试样试验结果精确度更商。
MFR=1 g/10 min
熔体温度/℃
表1试样的注塑条件
模晨温度/c
平均江射
遮度/(mm/s)
100±20
注塑时应使用合适的保压压力以获得无缺陷的模塑件。3.3压塑
GR/T 1845.2--2006
冷却时间/s
总循环时尚/s
当 PE模塑材料的 MFR<_1 g/10 min时,用压塑方法制备试样,MFR 的测定按照 GF/T 3682-2000规定进行，试验条件为D(温度：190℃，负荷：2.16kg）)。诚样厚度小于2mm时或在衰3和表4巾单独指明用压塑方法制备试样时，对所有熔体流动速率范围的材料都用压塑试样。压塑试片按GB/T9352·1988规定进行，试片的压塑条件免表2。羽于性能测定的试样，应使用冲切的方法或按IS02818：1994的规定采用机加工方法从压塑的试片上制得。
表2试片的压塑条件
所有级
度/℃
E力/MPa
时间/min
压力/MPa
溢料式模具他用5MPa,不逆式模真使用10 MPa压力。压
时间/min
平均冷却
速率/(C/min)
压力/MPa
福度/℃
压塑试片可使用溢料式模具，但冷却的同时保持全压是必要的。这可以避免熔体被压出模框或出现凹坑。
制备较厚的试片(如4 mm),使用不溢式模具较合适。预热的时间取决于模具类型和加热方式（蒸气，电）。使用溢料式模具模塑，道常预热5min已经足够，而由于不溢式模具质量较大，特别是使用电加热方式时,可能需要预热将近 15 min。4试样状态调节
未填充的 PF材料,试样的状态调节应按 GB/T 2918—1998 的规定逃行。状态调节条件为温度23℃±2℃下,时间至少为 40 h但不超过 96 h。填充的PF材料试样还应附加相对湿度50%土10%的要求。5性能测定
聚乙烯模塑和挤出材料性能测定和数据表示应使用GB/T 19467.1—2004 列出的标推、附加说明和注释。除非表3和表4中有特别的规定，所有试验都应在GB/T2918-1998规定的标准试验环境下进行，温度23℃±2℃，相对湿度50%±5%。表3引自GB/T19467.1—2004，所列性能适合于聚乙烯模塑和挤出材料。这些性能对于不同热朔性塑料数据的比较是有用的。
表4中所列的性能是表3未涉及到的，在表征聚乙烯模翘和挤出材料时广泛应用的或有特殊意义的性能。
KAKAca-
GB/T 1845.2--2006
流变性能
熔体质量
流动速率
熔体体积
流动速率
为学性能
拉伸弹性
拉悼屈服
拉伸厨服
拉伸断裂
标称应变
50%应变
时应力
拉伸断裂
拉伸断裂
拉伸蛹变
李禹模盘
简支梁
缺口冲齿
拉停缺口
外言强度
热性能
熔融温度
负葡变形
绒性热膨
服系数
燃烧滏
氧指数
GB/T 3G82—2000
7-1:1993
18Q路27-21993
180899-12003
T9341--200
9-1:2000
一般性能和试验条件
试祥类和
尺j/tnm
模塑料
002试样
×10×4
0X10X4
珈工V
GB/T19486.1-284
GB/T 19466. 32004
GB/T 1G34.1—2004
GB/T 1634.2---2004
1S0 11359-1.1999
IS0 11359-2:1999
IEC 60695-11-10:
ISO 4589-2:1996
80×10×4
ISO3167
2002试栏
125X13×3
80×10×4
试验条件和附加说明
g/10 min
试验条件在 GB/T 1845.1中给出。使用 B法测定 MFR时,采用熔你
cm/10 mi 密度值 763. 6 kg/m iF算 MFR。试验谋度 nu/nin
有崛服断裂时：
试验邀爆50mm/min
无鼠服断教时：
≤10%，遇验连薄5mm/min;
>10%,试验速赠 50 mm/min
应雾0.5%
试验愿度：有mm/min
记录綫坏方式
不药简支梁缺口
出强度时煲用此法
氮气流量 50 mL/min,
升降温这率 to℃ /min
在贯层向施如负荷
记录温度范国准
23℃～55℃两的正割值
记录燃烧等级：V-0,V-1,V-2，
HR或HB 75
步A：项部点火
电性能
相对介电
介成耗
体积电阻率
4.6表面屯阻率
4.71电气强店
其他性郁鼠
注1;M-注熟，
注2：熔体密度催菜
力学性能
金部责
其他性能
环境应
力开裂
GB/T 1409--1988
GB/Ta5
塑和榜
ISO 6603-2,2000
IS0 1628-3,2001
GB/T 1842—1999
表3（续）
试样类型和
尺寸/mm
或压翼试样的
中向部分
GB/T 1845.2--2006
试验条件和附加说明
补偿电极边缘效应，
试样应足够宽以防止
沿衰面放电
1ui值
使用长50 mm宽
1 mm～2nm的接触
线电极,闻隔 5. ratl
用前轻 20 nam的球面电极漫人
EC296规定的变压油。
深用V/s的孙压遍度
用溶液A
水中饱和值
23翼相对超度50%环境
下的平衡简
密魔梯度管配置好后的静止
时最至少为(24~～~48）h。试
样敏人后的平衡时间至少为
10 min。不用于命名
re，，23，051.1061，1979
意义的附加性能和试验条件
式样通
尺寸/mra
60X60×2
或0×2
的国片
38×13×d
HKANrKAca-
试验紧件和附加说明
GB/T 1845.2--2006
问婦变
GB/T 1845. 1
1999,3.3.1
ISO/FDIS 16770:2003
往1:M-注塑Q-压塑，
表4（续）
试样类型和
尺寸/nam
瘦用测试熔体
流动遮率的
挤出料条
试验条件和附加说明
注2:应力再测试给出PE材料机略的比较，在许多实际应用中它并不是典型的特征性能;对于待骤应旧最好参照相关产品标准避行该项测试。d：试样厚度，密度小于等于925sg/m的繁乙烯，d为3.00mm~3.30mm，密度大于925kg/㎡的聚乙烯,d 1. &4 inm~1. 97 m.
附录A
（资料性附录）
本部分引用标准与ISO1872-2:1997引用标准的对照览表表 A.1列出了本部分引用标准与 ISO 1872·2:1997引用标准的对照览表。GB/T 1845,2---2006
衰A.1本部分引用标准与ISO1872-2：1997引用标准的对照-览表序
本部分引用标准
GB/T 1033—1986
CB/T 1409—1988(eqv IEC 60250:1969)CB/T 1410—1089(2qv IEC 60093:1080)GB/T 1634, 1—2004(ISO/FDIS 75-1:2003, IDT)GB/T 1634. 2—2004(ISO/FDIS 75-2:2003, HT)GB/T 1842—1999(eqv ASTM D1693:1997)GB/T 1845. 11999(eqv ISO 1872-1:1993)GB/T 2918-1998(iat IS0 291:1997)GB/T 3682—2000(idtISO 1133;1997)GB/T 4207-2003(IEC 60112,1979,IDT)GB/T 9341--2000(id1 ISO 178,1993)GB/T 9352--1988(cqv ISO 293:1986)GB/T 17037.1--1997(id: 1SO E94-1:1996)GB/T 17037. 3 - 2903(JSO 284-3:2002.10T)GB/T 19466. 1.--2004(ISO 11357-1:1997,DT)GB/T 19466.3.--2004(ISO 11357-3:1999,IDT)GB/T 19467. 1—2004(ISO 10350-1: 1998,IDT)ISO 62:1999
IS0 179-1:200E
ISO 527-1;1998及ISO 527-1:1953/Cor.1:1994ISO 627-2:1993 及 ISO 527-2:1993/Cor. 1:1994IS0 899-1:2003
ISO 1628-3:2001Www.bzxZ.net
1SO 2818:1994
ISO3167:2002
ISO 4589-2:1996
IS0 6603-2:2000
ISO8256:1990
IsO 11359-1:1999
ISO 11359-2:1990
KAONrKAca-
1801872-2:7997引用标推
ISO 1183 :1987
IFC250:1969
FEC 93:1980
ISO75-1:1993
ISO 75-2:1993
ASTM D 1693:1995
1SO 1872-1:1993
150 291:1997
1SO 1133:1997
IEC 112:1979
ISO178:1993
ISO2931986
ISO 294-1;1996
ISO 294-311996
ISO3146,1985
ISO 10350:1993
ISO 62:1980
ISO 179:1993
IS0 527-1:1993
ISO 527-1 : 1993
IS0 899-3:1993
ISO 1628-3:1991
ISO 3167:1.993
ISO 6603-2:1989
ISO 11359-2:1999
GB/T 1845.2—2006
裹 A.1(缤)
本部分引用标准
ISO/FDIS 16770:2003
IEC 60243-1:1999
IEC 60296:1582
IEC 60696-11-10,;1999
均口1872-2:1997引用标准
JEC 243-1:1988
IEC296.1982
1210:1992
注1：1SU31462000《塑料用毛细管和偏光显微镜法部分结晶聚合暂落融性能（炼照温度或范出）的测定不包括DSC法。ISO)已发在了用DSC法测定熔融温度的标准TSO113S7-3。注2：ISO1210：1992巴经作废，出EC60695-11-10：1999代替。版权专有侵校必究
书号：155066-1-28206
GB/T 1846. 2-2006
定价：
10.00 元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
