【国家标准(GB)】 旋转电机 线端标志与旋转方向

ICS 29.160.01

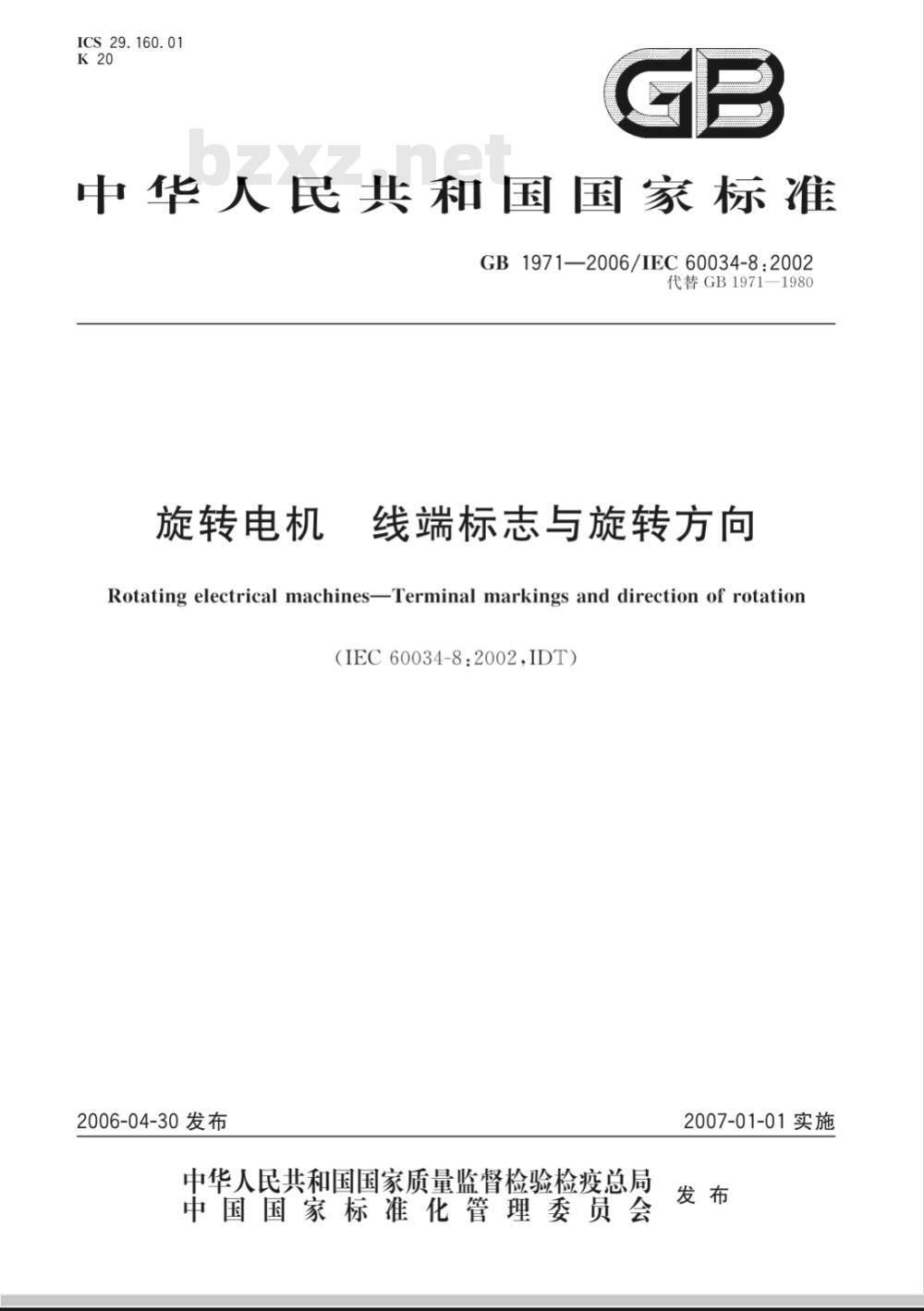

中华人民共和国国家标准
GB 1971—2006/IEC60034-8:2002代替GB1971-1980
旋转电机
线端标志与旋转方向
Rotating electrical machinesTerminal markings and direction of rotation（IEC60034-8:2002,IDT）
2006-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2007-01-01实施

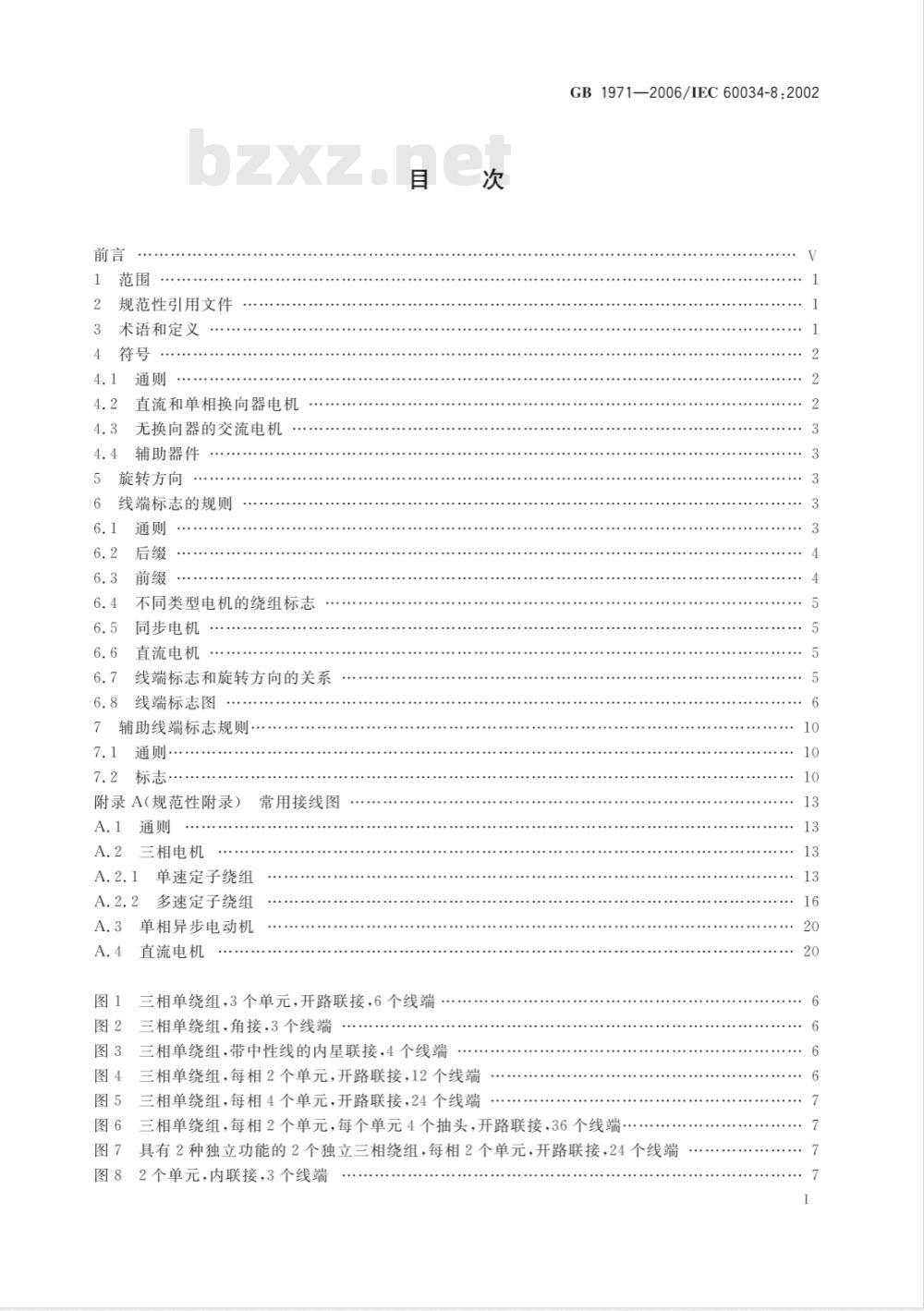

规范性引用文件
术语和定义
直流和单相换向器电机
无换向器的交流电机
辅助器件
旋转方向
线端标志的规则
不同类型电机的绕组标志
同步电机
直流电机
线端标志和旋转方向的关系
线端标志图
辅助线端标志规则，
通则，
附录A（规范性附录）
三相电机
常用接线图
单速定子绕组
多速定子绕组
单相异步电动机
直流电机
三相单绕组，3个单元，开路联接，6个线端三相单绕组，角接，3个线端
三相单绕组，带中性线的内星联接，4个线端次
三相单绕组，每相2个单元，开路联接，12个线端三相单绕组，每相4个单元，开路联接，24个线端GB1971—2006/IEC60034-8:200210
三相单绕组，每相2个单元，每个单元4个抽头，开路联接，36个线端·具有2种独立功能的2个独立三相绕组，每相2个单元，开路联接，24个线端2个单元，内联接，3个线端

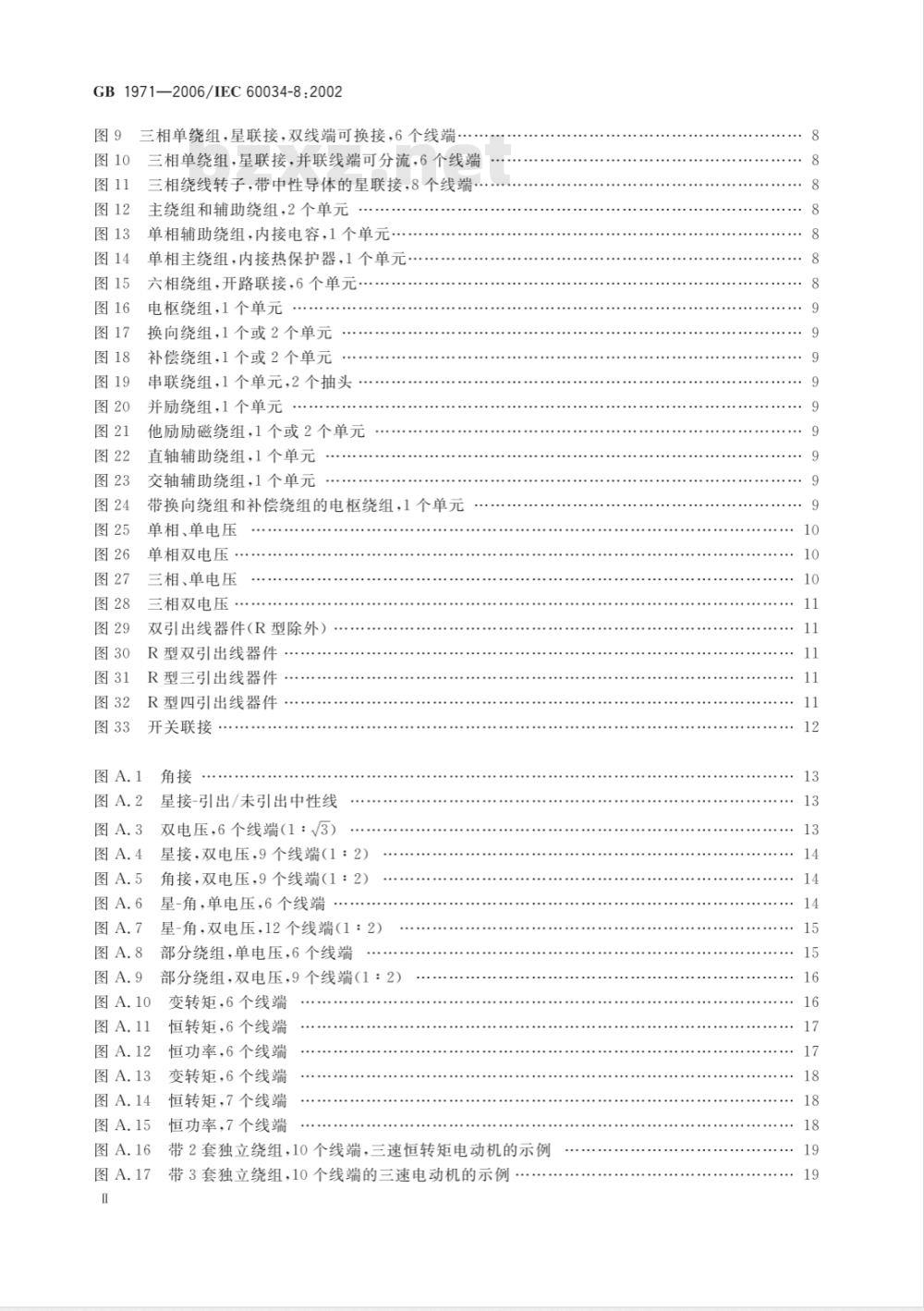

GB1971—2006/IEC60034-8:2002图9
三相单绕组，星联接，双线端可换接，6个线端，三相单绕组，星联接，并联线端可分流，6个线端三相绕线转子，带中性导体的星联接，8个线端主绕组和辅助绕组，2个单元
单相辅助绕组，内接电容，1个单元单相主绕组，内接热保护器，1个单元六相绕组，开路联接，6个单元
电枢绕组，1个单元
换向绕组，1个或2个单元
补偿绕组，1个或2个单元
串联绕组，1个单元，2个抽头
并励绕组，1个单元
他励励磁绕组，1个或2个单元
直轴辅助绕组，1个单元
交轴辅助绕组，1个单元
带换向绕组和补偿绕组的电枢绕组，1个单元单相、单电压
单相双电压
三相、单电压
三相双电压
双引出线器件（R型除外）
R型双引出线器件
R型三引出线器件
R型四引出线器件
开关联接
星接-引出/未引出中性线
双电压，6个线端（1：/3)
星接，双电压，9个线端（1：2）角接，双电压，9个线端（1：2）星-角，单电压，6个线端
星-角，双电压，12个线端（1：2）部分绕组，单电压，6个线端
部分绕组，双电压，9个线端（1：2）变转矩，6个线端
恒转矩，6个线端
恒功率，6个线端
变转矩，6个线端
恒转矩，7个线端
恒功率，7个线端
带2套独立绕组，10个线端，三速恒转矩电动机的示例带3套独立绕组，10个线端的三速电动机的示例o

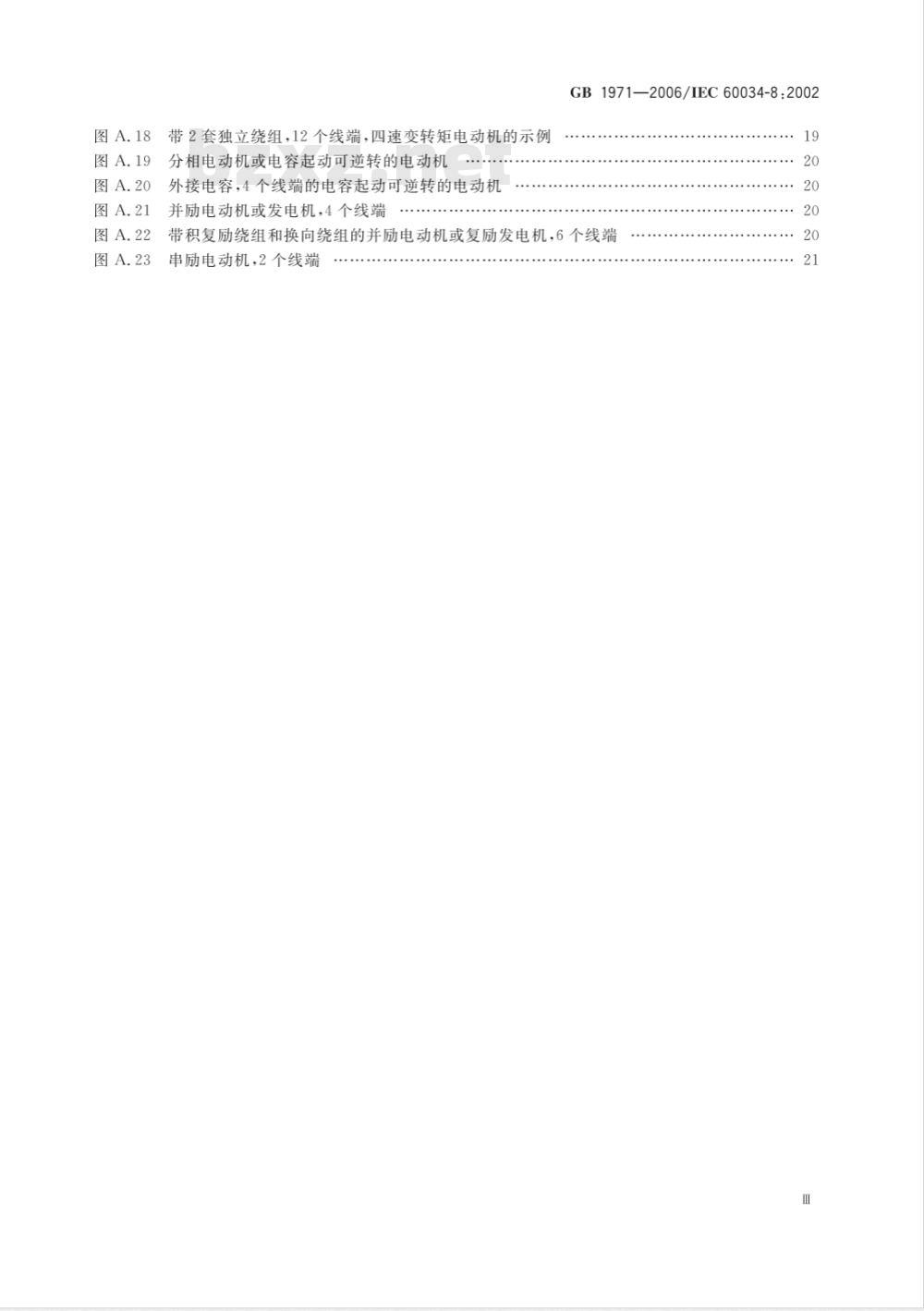

带2套独立绕组，12个线端，四速变转矩电动机的示例图A.19
分相电动机或电容起动可逆转的电动机外接电容，4个线端的电容起动可逆转的电动机并励电动机或发电机，4个线端
GB1971—2006/IEC60034-8:200219
带积复励绕组和换向绕组的并励电动机或复励发电机，6个线端串励电动机，2个线端
本标准全文强制。
GB1971—2006/IEC60034-8:2002本标准等同采用IEC60034-8：2002《旋转电机第8部分：线端标志与旋转方向》（英文版）。本标准代替GB1971一1980《电机线端标志与旋转方向》。本标准与GB1971一1980相比，主要变化如下：更加详细、全面地规定了线端标志的规则：增加了多重三相组（如六相)电机线端标志与旋转方向的内容；增加了接地端标志PE；
一增加了辅助线端标志规则；
增加了规范性附录“电机的常用接线图”（见附录A）。本标准的附录A为规范性附录。
本标准由中国电器工业协会提出本标准由全国旋转电机标准化技术委员会（SAC/TC26)归口。本标准由上海电器科学研究所负责起草，哈尔滨大电机研究所、广州电器科学研究院、佳木斯防爆电机研究所、浙江金龙电机股份有限公司、上海联合电机（集团)有限公司、山东齐鲁电机制造有限公司、江苏大中电机股份有限公司、安徽皖南电机股份有限公司等参加起草。本标准主要起草人：刘金琰、郭钟播、陈康、王晓文、李金香、林棠华、张传林、崔华建、叶锦武、刘文超、倪佩娟。
本标准于1980年首次发布，本次为第一次修订。1范围
旋转电机
GB1971—2006/IEC60034-8:2002线端标志与旋转方向
本标准适用于交流电机和直流电机，具体规定了：a）
绕组联接点的标注规则；
绕组线端标志；
旋转方向；
线端标志和旋转方向的关系；
辅助器件的线端标志；
f）电机的常用接线图。
本标准不适用于透平型同步电机。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB755—2000旋转电机定额和性能（idtIEC60034-1：1996）GB/T2900.25一1994电工术语旋转电机（neqIEC60050（411）：1984）GB/个4026一2004人机界面标志标识的基本方法和安全规则设备接线端子和特定导体终端标识及字母数字系统的应用通则（IEC60445：1999，IDT）GB/T5465.2—1996
3术语和定义
电气设备用图形符号（idtIEC60417-1：1994）本标准除采用GB755一2000规定的术语和定义外，还增加了下列术语和定义。3.1
terminalmarking
线端标志
由用户使用的用于电机联接电源或电器设备而配备的绕组引接线或辅助引接线的外部线端永久性标识，并表明线端功能，
联接点
connectingpoints
绕组或绕组单元端部永久性内联接的电流传输点。3.3
抽头tappingpoints
部分绕组的联接
windingleads
绕组引接线
绕组和线端之间电气联接的带绝缘的导体。3.5
1winding
旋转电机内具有规定功能的一组线匝或线圈（参见GB/T2900.25一1994）。GB1971—2006/IEC60034-8:20023.6
windingphase
相绕组
与一特定相有关的一个或多个绕组单元。3.7
windingelement
绕组单元
绕组的一部分，此部分中所有的线匝或线圈永久联接在一起。3.8
separatewindings
独立绕组
两个或两个以上绕组，每个绕组具有独立功能，没有内联接，无论全部还是部分，只能单独使用。3.9
lmulti-speedmotor
多速电动机
能以两种或多种规定转速中任一转速运行的电动机。3.10
恒功率
constantpower
多速电动机的转速改变时，电动机的功率接近恒定。3.11
恒转矩
constant torque
多速电动机的转速改变时，电动机的转矩接近恒定。3.12
variabletorque
变转矩
多速电动机的输出转矩近似与转速的平方成比例3.13
phasesequence
供电导体中电压依次达到正最大值的顺序。3.14
电机轴端一端（参见GB/T2900.25—1994）。对于有两个轴端的电机,D端指：a）直径较大的一端；
当轴端直径相同时，非外风扇端。b）
4.1通则
[....,....
供电导体
保护接地端
用户使用的线端，强制性标志
内联接点
内部线端标志，非强制性标志
用户联接的线端组
线端或线端组的分隔
2直流和单相换向器电机
电枢绕组Www.bzxZ.net
换向绕组
补偿绕组
串励绕组
并励绕组
他励绕组
直轴辅助绕组
交轴辅助绕组
无换向器的交流电机
直流励磁绕组
次级绕组
次级绕组
次级绕组
初级绕组的星点（中性导体）
次级绕组的星点（中性导体）
初级绕组
初级绕组
初级绕组
辅助绕组
注：初级和次级的符号确定与初级绕组是否在定子或转子上无关辅助器件
交流制动器
直流制动器
电刷磨损探测器
电容器
电流互感器
加热器
避雷器
电压互感器
电阻式温度计
浪涌电容器
浪涌保护器
开关，包括逆流制动开关
随温度升高而断开的热动开关
热电耦
随温度升高而闭合的热动开关
负温度系数的热敏电阻
正温度系数的热敏电阻
旋转方向
旋转方向应是面对D端观察轴时，轴的旋转方向。线端标志符合本标准的电机应是顺时针旋转方向。GB1971—2006/IEC 60034-8:2002对于其他结构的电机，包括单转向电机，旋转方向应按外壳上的箭头所示。6线端标志的规则
6.1通则
6.1.1用途
线端标志应明确标识所有可供用户联接使用的绕组和辅助器件的线端，3
