【机械行业标准(JB)】 补强圈钢制压力容器用封头

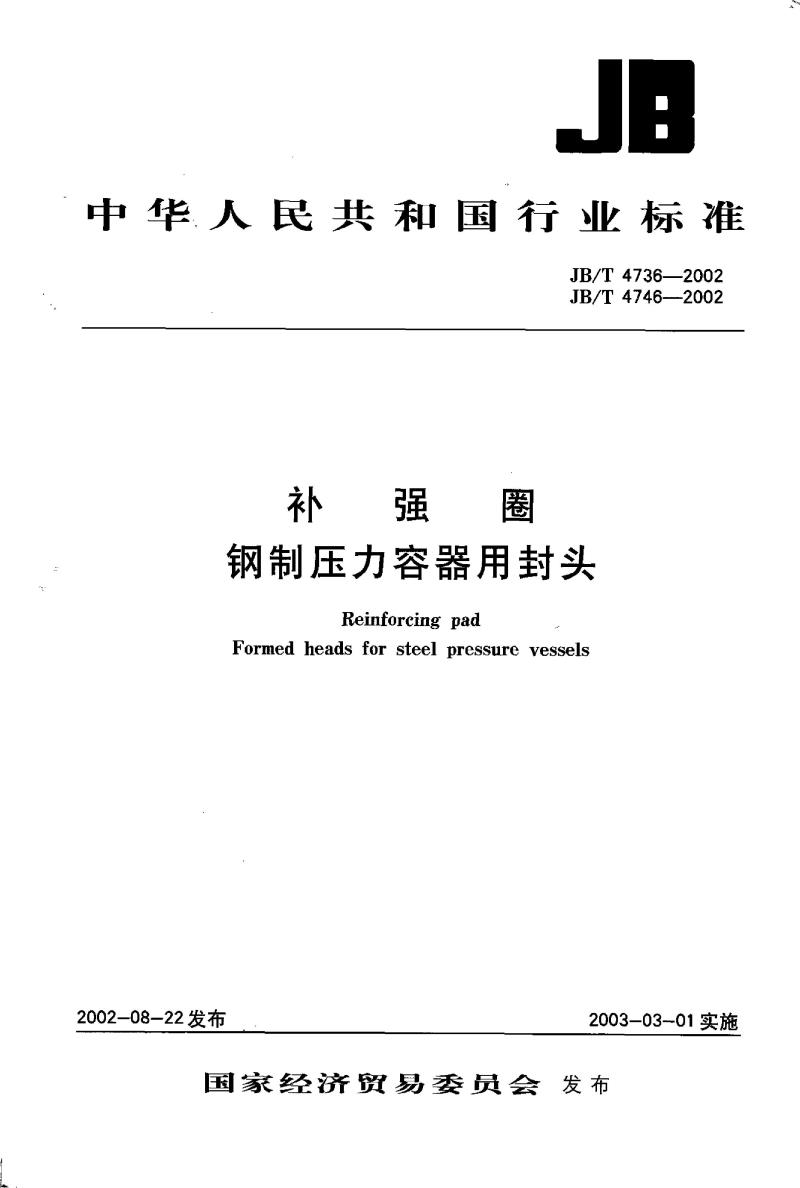

中华人民共和国行业标准
JB/T 4736—2002
JB/T 4746--2002
补强圈
钢制压力容器用封头
Reinforcing pad
Formed heads for steel pressure vessels2002-08-22发布
2003-03-01实施
国家经济贸易委员会发布

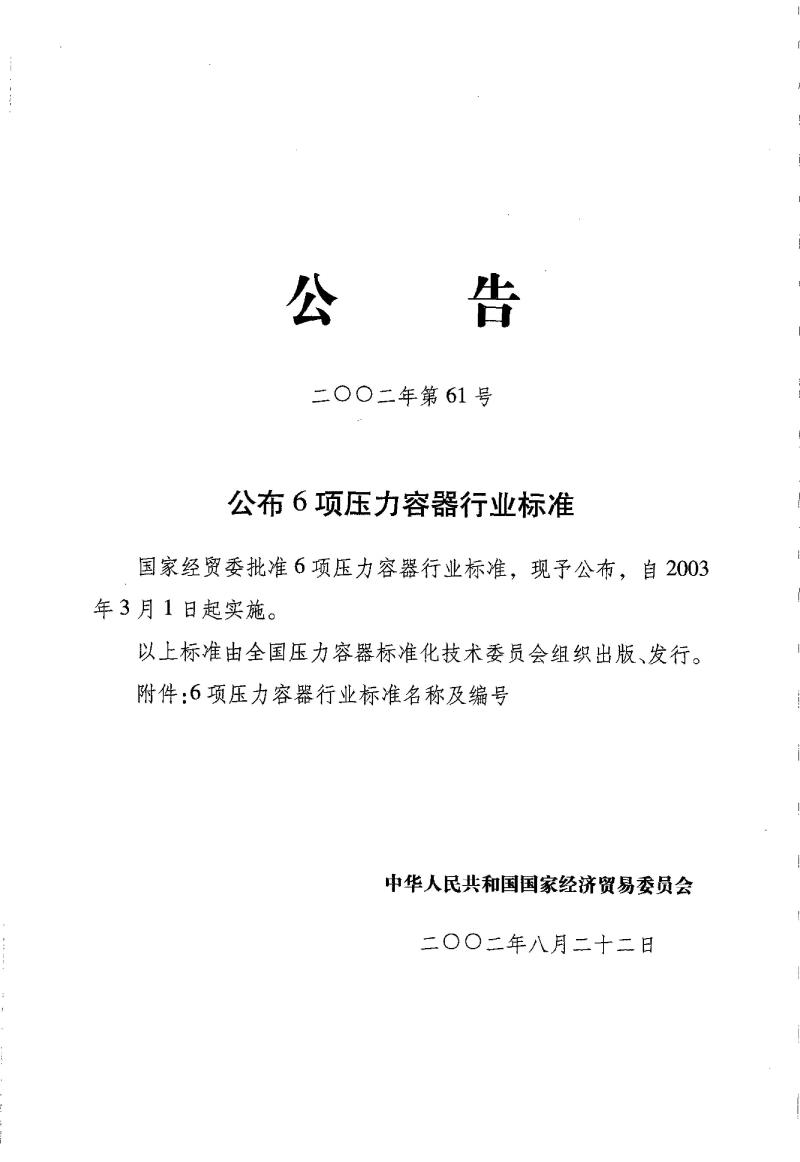

二〇〇二年第61号
公布6项压力容器行业标准
国家经贸委批准6项压力容器行业标准，现予公布，自2003年3月1日起实施。　
以上标准由全国压力容器标准化技术委员会组织出版、发行。附件：6项压力容器行业标准名称及编号中华人民共和国国家经济贸易委员会二〇〇二年八月二十二日

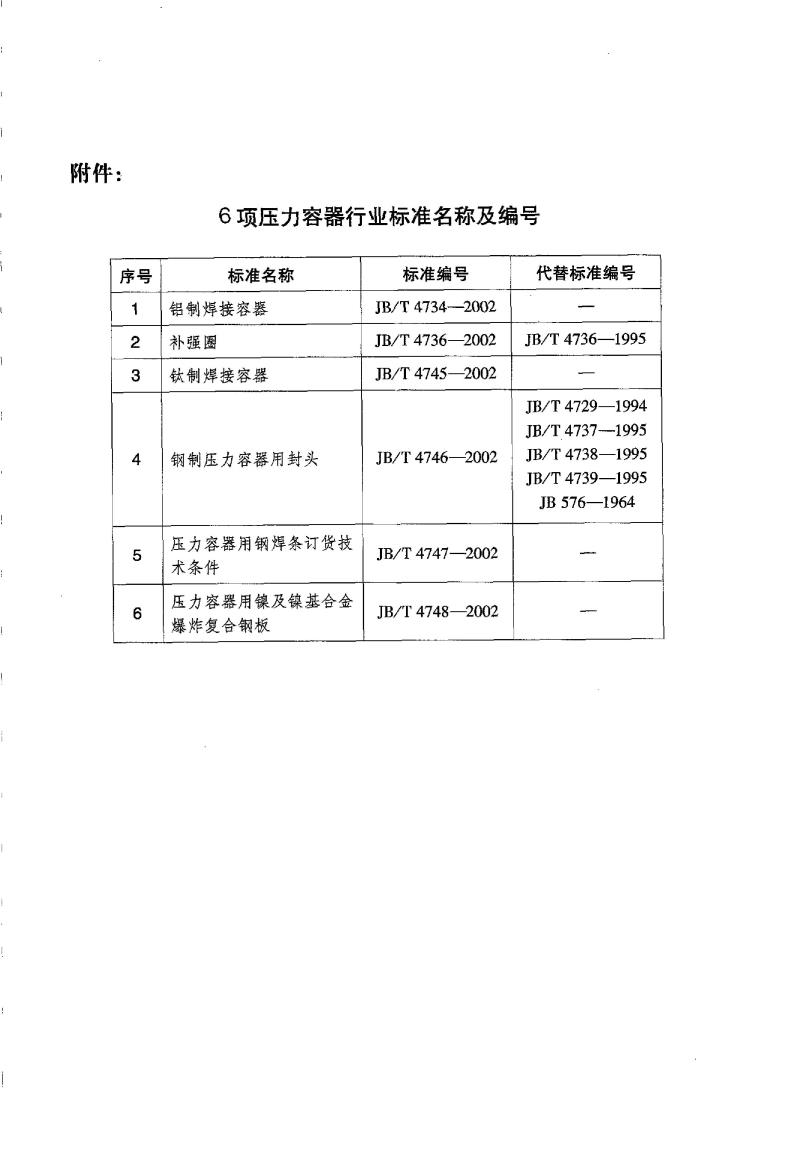

附件：
6项压力容器行业标准名称及编号标准名称
铝制焊接容器
补强圈
钛制焊接容器
钢制压力容器用封头
压力容器用钢焊条订货技
术条件
压力容器用镍及镍基合金
爆炸复合钢板
标准编号
JB/T 4734-2002
JB/T 47362002
JB/T 47452002
JB/T 4746-2002
JB/T4747—2002
JB/T 4748—2002
代替标准编号
JB/T 4736—1995
JB/T4729—1994
JB/T 4737---1995
JB/T 4738—1995
JB/T 4739—1995
JB 576—1964
JB/T4736--2002
袜强圈

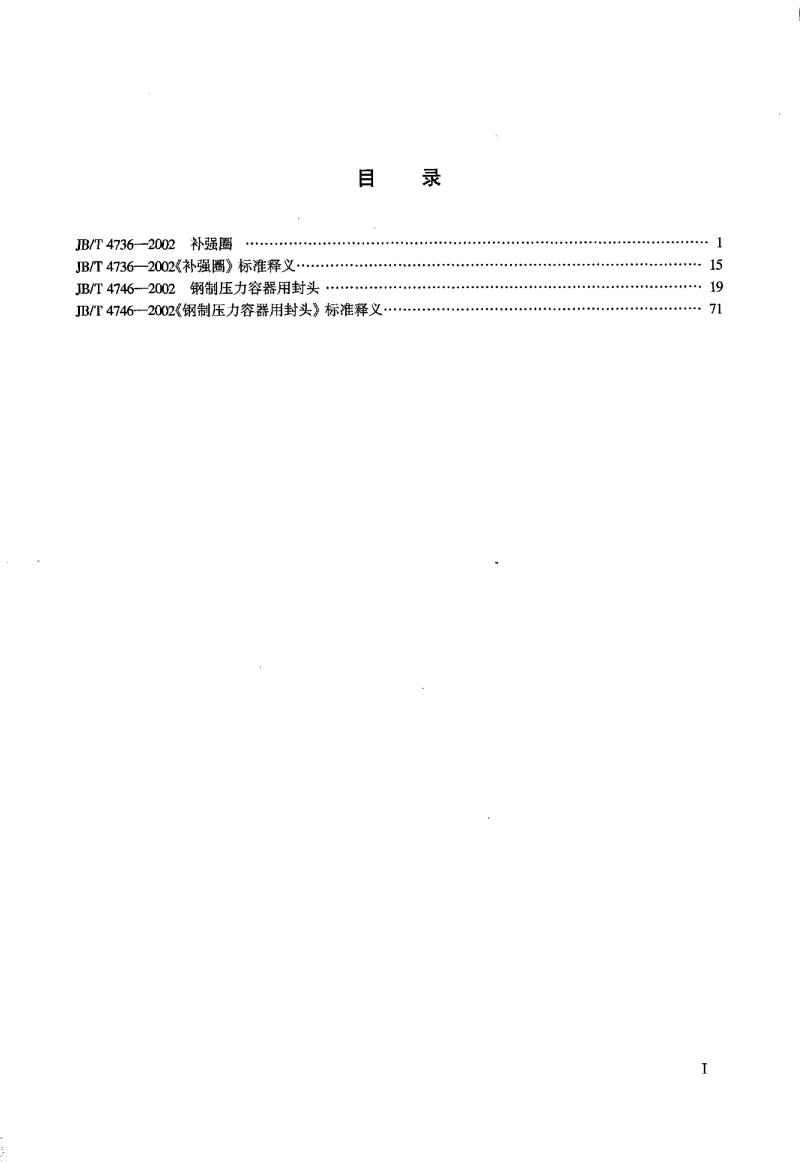

JB/T4736—2002《补强圈》标准释义·JB/T4746--2002钢制压力容器用封头目
JB/T4746-2002《钢制压力容器用封头》标准释义?录

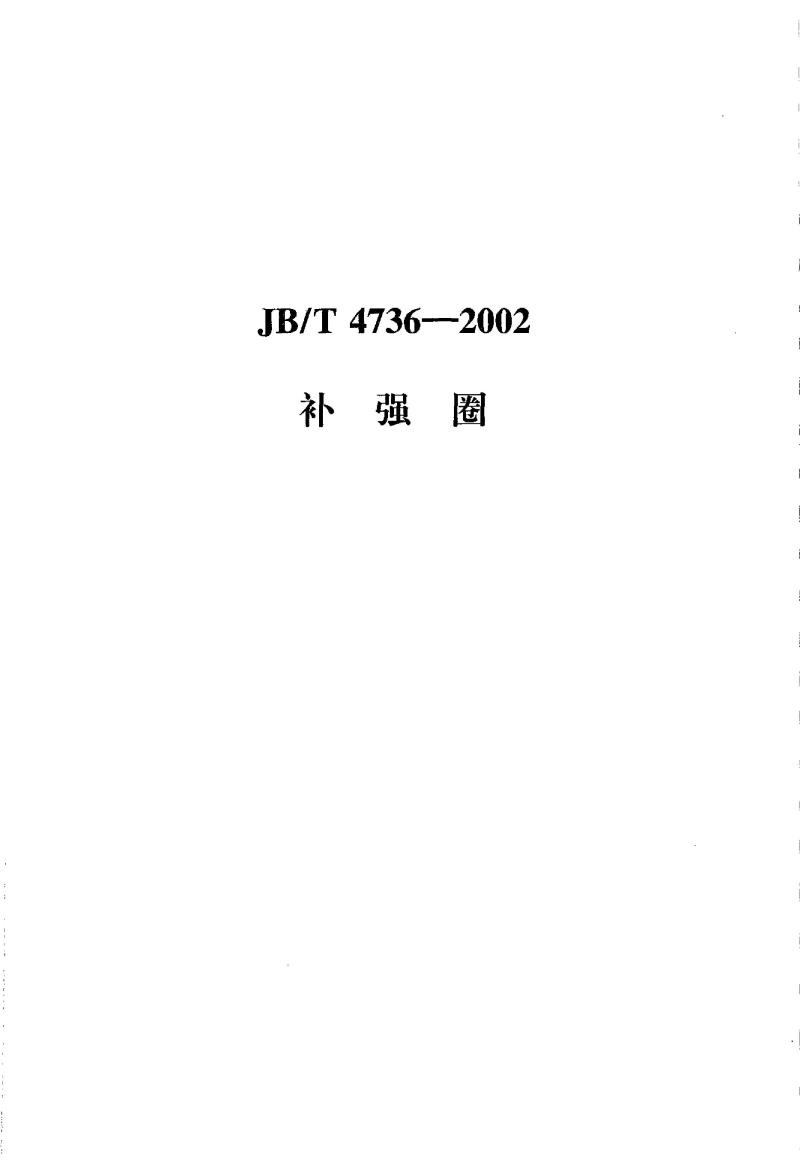

JB/T 4736--2002
补强圈
中华人民共和国行业标准
JB/T 4736--2002
代替JB/T4736—1995
补强圈
Reinforcing pad
2002-08~22发布
2003-03-01实施
国家经济贸易委员会发布
规范性用文件
型式尺寸
技术要求
附录A（资料性附录）各种坡口的焊接接头型式及适用范围JB/T4736—2002
--- - Www.bzxZ.net
本标准自颁布之日起代替JB/T4736—1995《补强圈》。本标准与JB/T4736-—1995相比，主要不同之处是：JB/T 4736—2002
-JB/T4736-1995规定补强圈只能用整板制造，本标准增加了补强圈可采用径向分块拼接制造的规定，并相应增加了对补强圈拼接焊缝的无损检测要求与合格级别的规定；-在本标准附录A中增加了部分补强圈焊接接头型式；将JB/T4736--1995中“补强圈厚度应不大于壳体开孔处的名义厚度”的规定，改为“补强圈厚度应不大于1.5倍壳体开孔处的名义厚度”。本标准规定了补强圈的制造、检验与验收要求，但补强圈的材料与设计计算应符合GB150一1998《钢制压力容器》的有关规定。本标准的附录A是资料性附录。
本标准由全国压力容器标准化技术委员会提出。本标准由国家经济贸易委员会批准。本标准由全国压力容器标准化技术委员会制造分委员会与设计分委员会归口。本标准由合肥通用机械研究所起草。本标准主要起草人：崔军。
本标准由全国压力容器标准化技术委员会负责解释。r
1范围
补强圈
1.1本标准规定了钢制压力容器壳体开孔补强用补强圈的型式、尺寸及技术要求。JB/T 47362002
1.2本标准用于钢制压力容器壳体开孔采用补强圈结构补强时，应同时具备下列条件：a）容器设计压力小于6.4MPa；
b）容器设计温度不大于350℃；容器壳体开孔处名义厚度≤38mm;c）
d）容器壳体钢材的标准抗拉强度下限值不大于540MPa；e）补强圈厚度应不大于1.5倍壳体开孔处的名义厚度，1.3本标准不推荐用于铬钼钢制造的容器，也不推荐用于盛装毒性为极度危害与高度危害介质的容器。1.4本标准不适用于承受疲劳载荷的容器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150—1998钢制压力容器
GB/T197--1981普通螺纹公差与配合GB/T1804—一2000一般公差未注公差的线性和角度尺寸的公差JB4708-~2000钢制压力容器焊接工艺评定JB4730—1994压力容器无损检测3符号
-补强圈内径，mm;
Dz—补强圈外径,mm;
dn-接管公称直径，mm;
d。接管外径,mm;
3。补强圈厚度,mm；
?,壳体开孔处名义厚度,mm;
?m-接管名义厚度,mm。
4 型式、尺寸
4.1坡口型式
按照补强圈焊接接头结构的要求，补强圈坡口分为A、B、C、D和E五种型式，如图1。除图示型式外，设计者可根据结构要求自行设计坡口型式。
