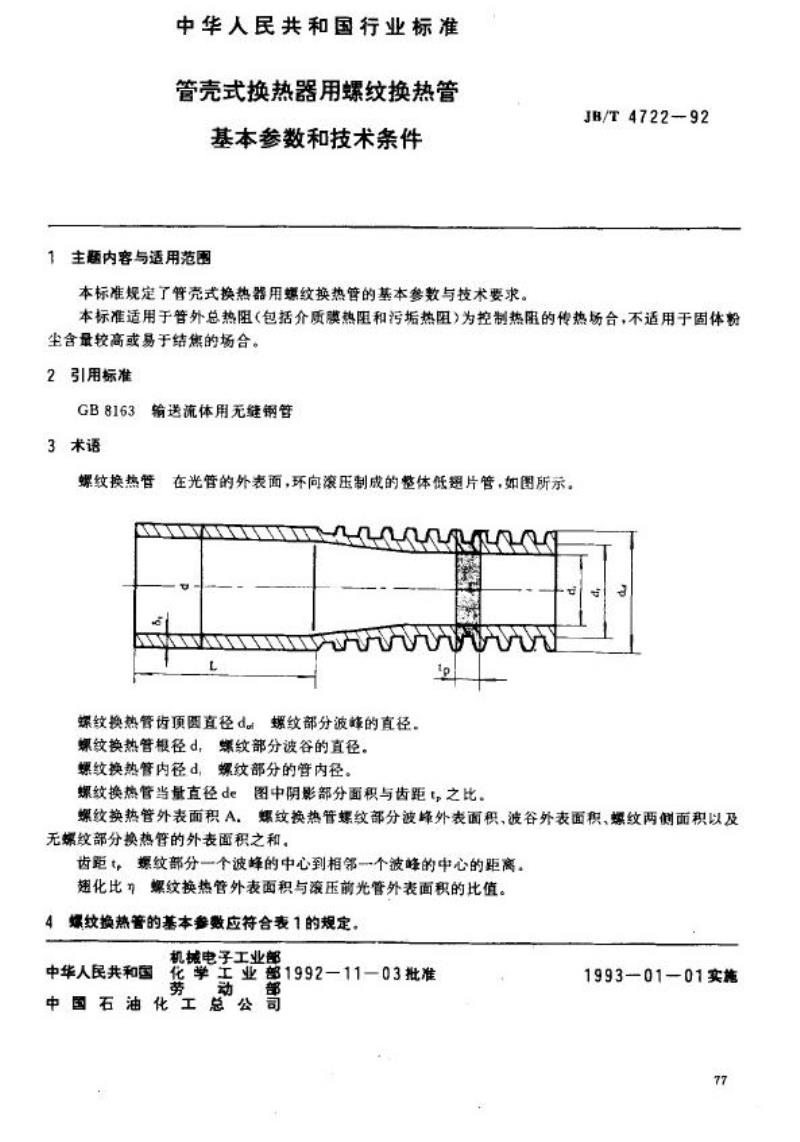

【机械行业标准(JB)】 管壳式换热器用螺纹换热管基本参数和技术条件

中华人民共和国行业标准
管壳式换热器用螺纹换热管
基本参数和技术条件
1主题内容与适用范围
本标准规定了管壳式换热器用螺纹换热管的基本参数与技术要求，JB/T472292
本标准适用于管外总热阻（包括介质膜热阻和污垢热困）为控制热阻的传热场合，不适用于固体粉尘含量较高或易于结焦的场合。2引用标准
GB8163输送流体用无缝钢管
3术语
螺纹换热管在光管的外表面，环向滚压制成的整体低翘片管，如图所示。H
1
螺纹换热管齿项圆直径d。螺纹部分波蜂的直径。螺纹换热管根径d，螺纹部分波谷的直径。螺纹换热管内径d，螺纹部分的管内径。tp
螺纹换热管当量直径de图中阴影部分面积与齿距之比。螺纹换热管外表面积A：螺纹换热管螺纹部分波峰外表面积、波谷外表面积、螺纹两侧面积以及无螺纹部分换热管的外表面积之和。齿距t，螺纹部分一个波峰的中心到相邻个波峰的中心的距离。翅化比”螺纹换热管外表面积与滚压前光管外表面积的比值。4螺纹换热管的基本参数应符合表1的规定。中华人民共和国
机械电子工业部
业部1992-11-03批准
化学工
动
劳
部
中国石油化工
总公司
1993—01—01实施
77
钢管尺寸
dxmm
25×2.5
25×2.5
25×2.5
25×2.5
25×2.5
25×2.5
19×2
19×2
19×2
19×2
19×2
5技术要求
t.
0. 80
1.00~
1.25
1.50
2. 00
2.50
0. 80
1.00
1.25
1.50
2.00
JB/T4722-92

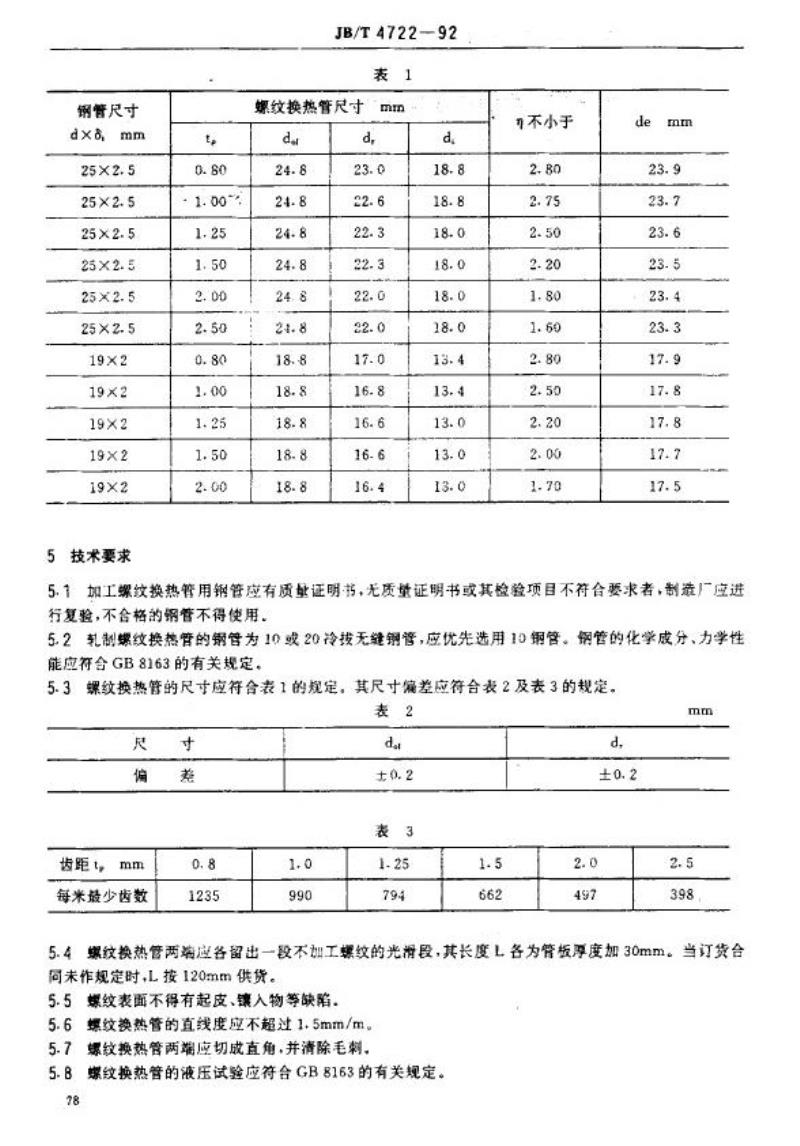

表1
螺纹换热管尺寸
mm
dar
24.8
24.8
24.8
24.8
24.8
24.8
18. 8
18.8
18.8
18.8
18.8
d,
23.0
22. 6
22.3
22.3
22.0
22.0
17.0
16.8
16.6
16-6
16.4
d,
18.8
18.8
18.0
18.0
18.0
18.0
13.4
13.4
13.0
13.0
13.0
不小于
2.80
2.75
2.50
2.20
1.80
1.60
2.80
2.50
2.20
2. 00
1.70
de
mm
23.9
23.7
23.6
23.5
23.4
23.3
17.9
17.8
17.8
17.7
17.5
5.1加工螺纹换热管用钢管应有质射证明节，无质量证明书或其检验项目不符合要求者，制避厂应进行复验，不合格的钢管不得使用，5.2轧制螺纹换热管的钢管为10或20冷拔无缝钢管，应优先选用10铜管。钢管的化学成分、力学性能应符合GB8163的有关规定
5.3螺纹换热管的尺寸应符合表1的规定，其尺寸偏差应符合表2及表3的规定。表2
尺
偏
齿距tmm
每米般少齿数
4
差
0.8
1235
1.0
990
d.t
±0. 2
裘3
1.25
794
1.5
662bzxz.net
d,
±0.2
2.0
497
mm
2.5
398
5.4螺纹换热管两端应各留出一段不加工螺纹的光滑段，其长度L各为管板厚度加30mm。当订货合同未作规定时，L按120mm供货。5.5螺纹表面不得有起皮、镶入物等缺陷。5.6螺纹换热管的直线度应不超过1.5mm/m，5.7螺纹换热管两端应切成直角，并清除毛刺，5.B螺纹换热管的液压试验应符合GB8163的有关规定。78

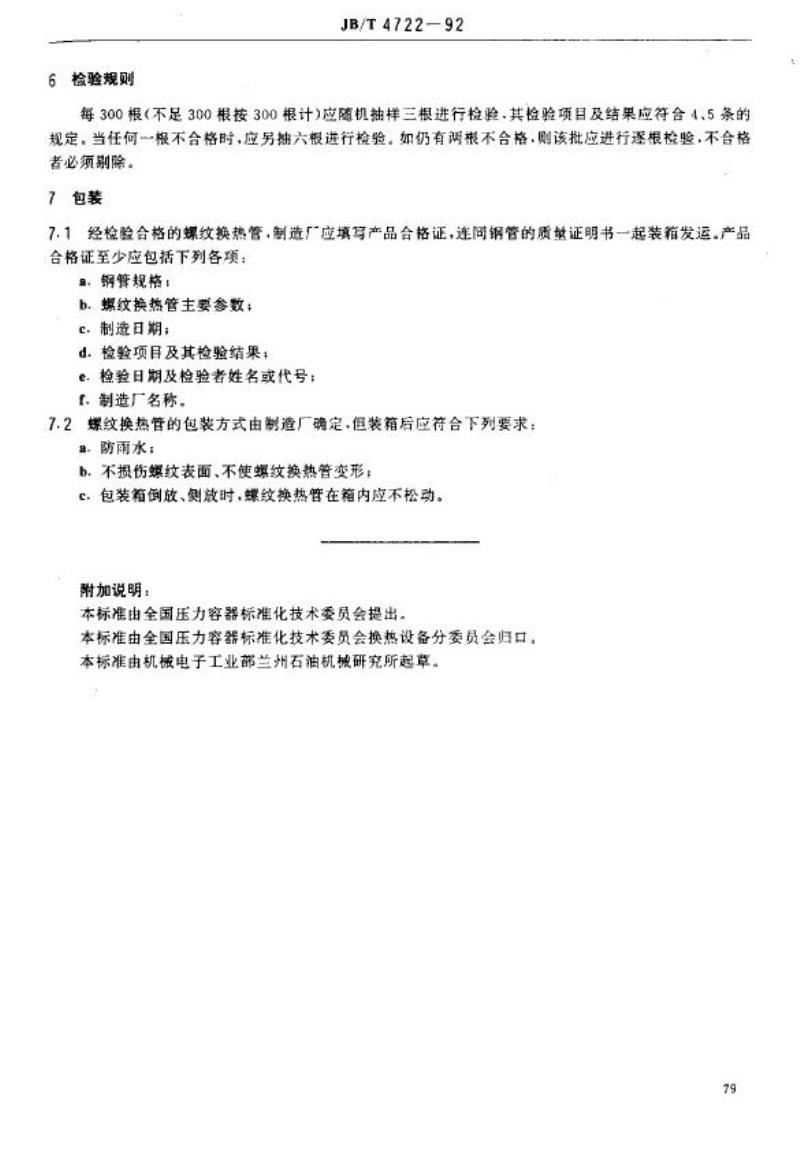

6检验规则
JB/T4722—92
每300根（不足300根按300根计）应随机抽样三根进行检验.其检验项目及结果应符合4.5条的规定，当任何一根不合格时，应另抽六根进行检验。如仍有两根不合格，则该批应进行逐根检验，不合格者必须别除。
7包装
7.1经检验合格的螺纹换热管，制造厂应填写产品合格证，连间钢管的质垫证明书一起装箱发运。产品合格证至少应包括下列各项：
a、钢管规格：
b.螺纹换热管主要参数：
c、制造日期；
d.检验项目及其检验结果，
e.检验日期及检验者姓名或代号：f.制造厂名称。
7.2螺纹换热管的包装方式由制造厂确定.但装箱后应符合下列要求：a.防雨水：
b.不损伤螺纹表面、不使螺纹换热管变形；c.包装箱倒放、侧放时，螺纹换热管在箱内应不松动。附加说明：
本标准由全国压力容器标准化技术委员会提出，本标准由全国压力容器标准化技术委员会换热设备分委员会归口。本标准由机械电子工业部兰州石油机械研究所起草。79
