【机械行业标准(JB)】 铝制焊接容器

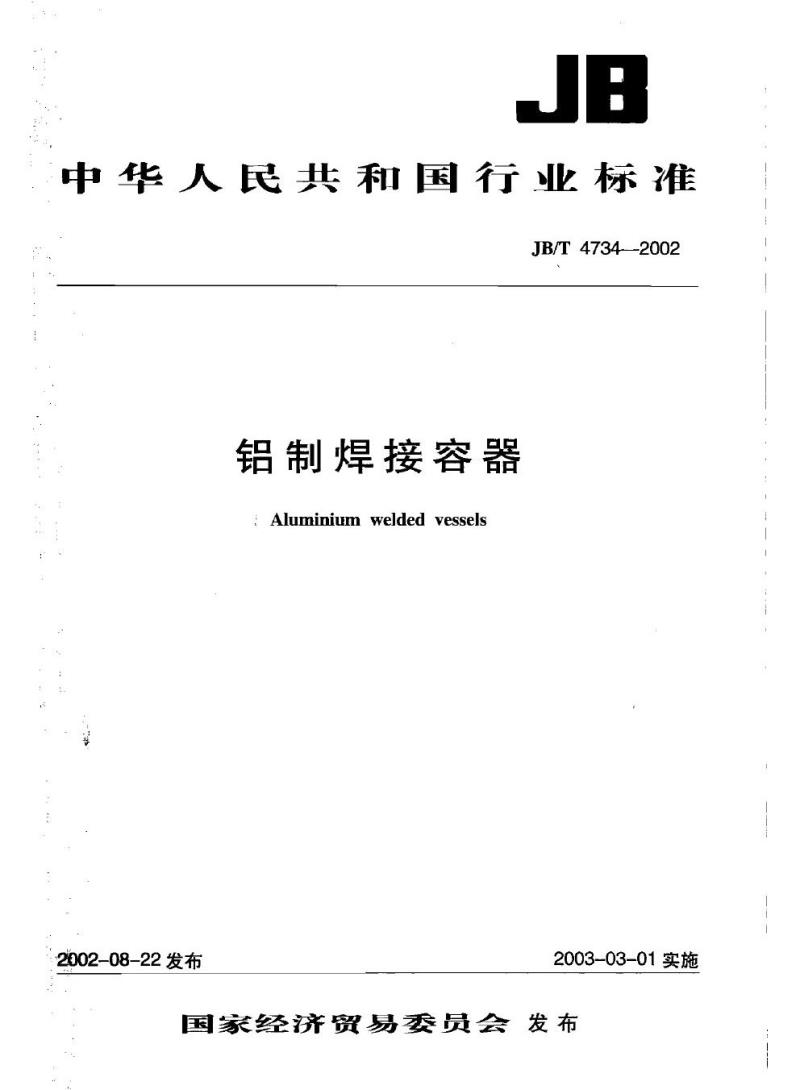

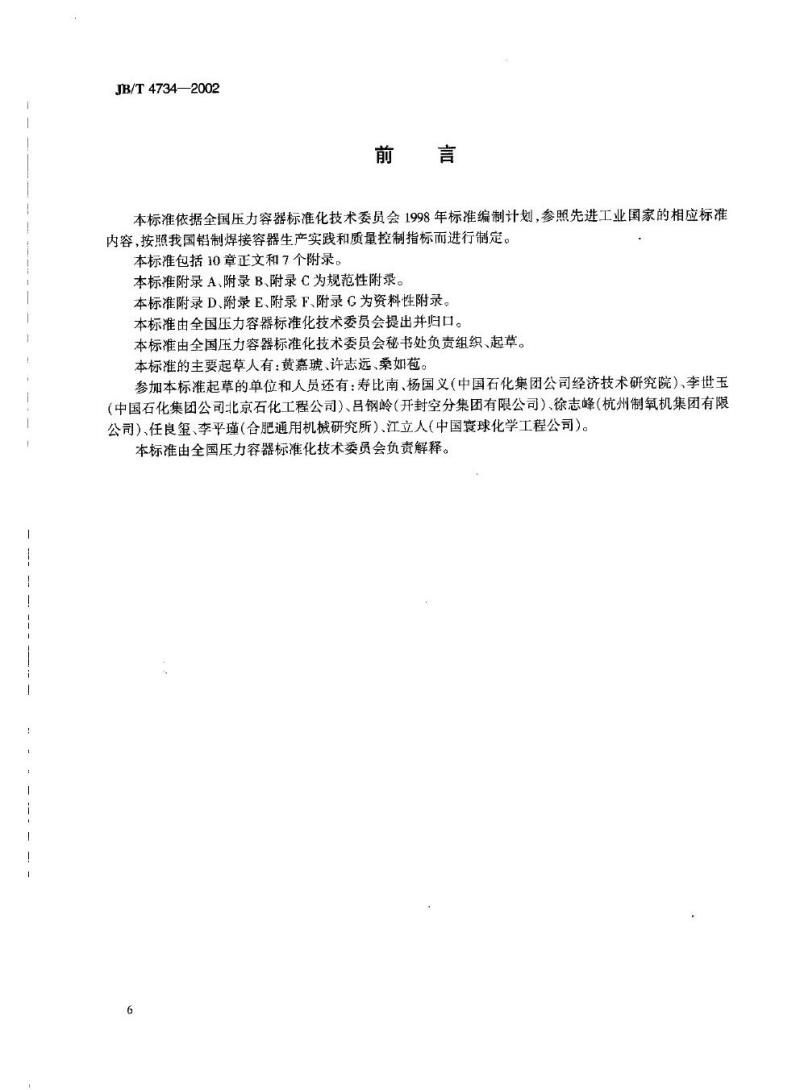

JB/T4734-2002 铝制焊接容器 Aluminium welded vessels 2002-08-22 发布 2003-03-01 实施 国家经济贸易委员会发布 前言 本标准依据全国压力容器标准化技术委员会1998年标准编制计划，参照先进工业国家的相应标准内容，按照我国铝制焊接容器生产实践和质量控制指标制定。本标准包括10章正文和7个附录，其中附录A、B、C为规范性附录，附录D、E、F、G为资料性附录。本标准由全国压力容器标准化技术委员会提出并归口，由秘书处负责组织和起草，主要起草人有黄嘉琥、许志远、桑如苞。参与单位包括中国石化集团公司经济技术研究院、北京石化工程公司、开封空分集团有限公司、杭州制氧机集团有限公司、合肥通用机械研究所及中国寰球化学工程公司。标准由全国压力容器标准化技术委员会负责解释。 1 范围 本标准规定了铝制焊接容器（包含壳体等构件为全铝或衬铝容器）的设计、制造、检验和验收要求。 1.1 本标准适用于常压容器和设计压力不大于8MPa的压力容器。 1.2 适用的设计温度范围按铝材允许的使用温度确定。 1.3 本标准不适用于以下容器： a) 直接用火焰加热的容器； b) 核能装置中的容器； c) 作为旋转或往复运动机械设备构成部件的受压容器（如离心泵壳、往复泵缸体、压缩机缸体、制冷机缸体、鼓风机壳、离心机转鼓等）； d) 经常搬运的容器； e) 内直径小于150mm的容器（对非圆形截面，按宽度、高度或对角线计算）； f) 需要进行疲劳分析的容器。 1.4 对不能用本标准确定结构尺寸的受压元件，可采用有限元应力分析、验证性实验分析或可比结构经验设计，但需经全国压力容器标准化技术委员会评定和认可。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其修改单或修订版不自动适用，但可根据协议决定是否使用最新版本；凡不注日期的引用文件，其最新版本适用。 GB150-1998 钢制压力容器 GB/T196 普通螺纹基本尺寸（直径1mm~600mm） GB/T197 普通螺纹公差与配合（直径1mm~355mm） GB/T228 金属拉伸试验方法 GB/T229 金属夏比缺口冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T241 金属管液压试验方法 GB/T242 金属管扩口试验方法 GB/T244 金属管弯曲试验方法 GB/T245 金属管卷边试验方法 GB/T246 金属管压扁试验方法 GB/T340 有色金属及合金产品牌号表示方法 GB/T1173-1995 铸造铝合金 GB/T1804 一般公差未注公差的线性和角度尺寸 CB/T3190 变形铝及铝合金化学成分 GB/T3191-1998 铝及铝合金挤压棒材 GB/T3194 铝及铝合金板、带材的尺寸及允许偏差 GB/T3197 焊条用铝及铝合金线材 GB/T3246.1 变形铝及铝合金制品显微组织检验方法 GB/T3880-1997 铝及铝合金轧制板材 GB/T4436 铝及铝合金管材外形尺寸及允许偏差 GB/T4437.1-2000 铝及铝合金热挤压管 第一部分：无缝圆管纯氩 GB/T4842 铝及铝合金冷拉薄壁管材涡流探伤方法 GB/T5126 变形铝合金产品超声波检验方法 GB/T6519 铝及铝合金铸件 GB/T6892-2000 铝及铝合金拉(轧)制无缝管 GB/T6893-2000 铝合金晶间腐蚀测定方法 GB/T7998 铸造有色金属及其合金牌号表示方法 GB/T8063 工业用铝及铝合金热挤压型材 GB/T9438-1994 铝及铝合金焊接管 GB/T10571-1989 铝及铝合金焊丝 GB12337 钢制球形储罐 GB/T16474 变形铝及铝合金牌号表示方法 GB/T16475 变形铝及铝合金状态代号 GB/T16865 变形铝、镁及其合金加工制品拉伸试验用试样 JB/T4700 压力容器法兰分类与技术要求
