【机械行业标准(JB)】 腿式支座

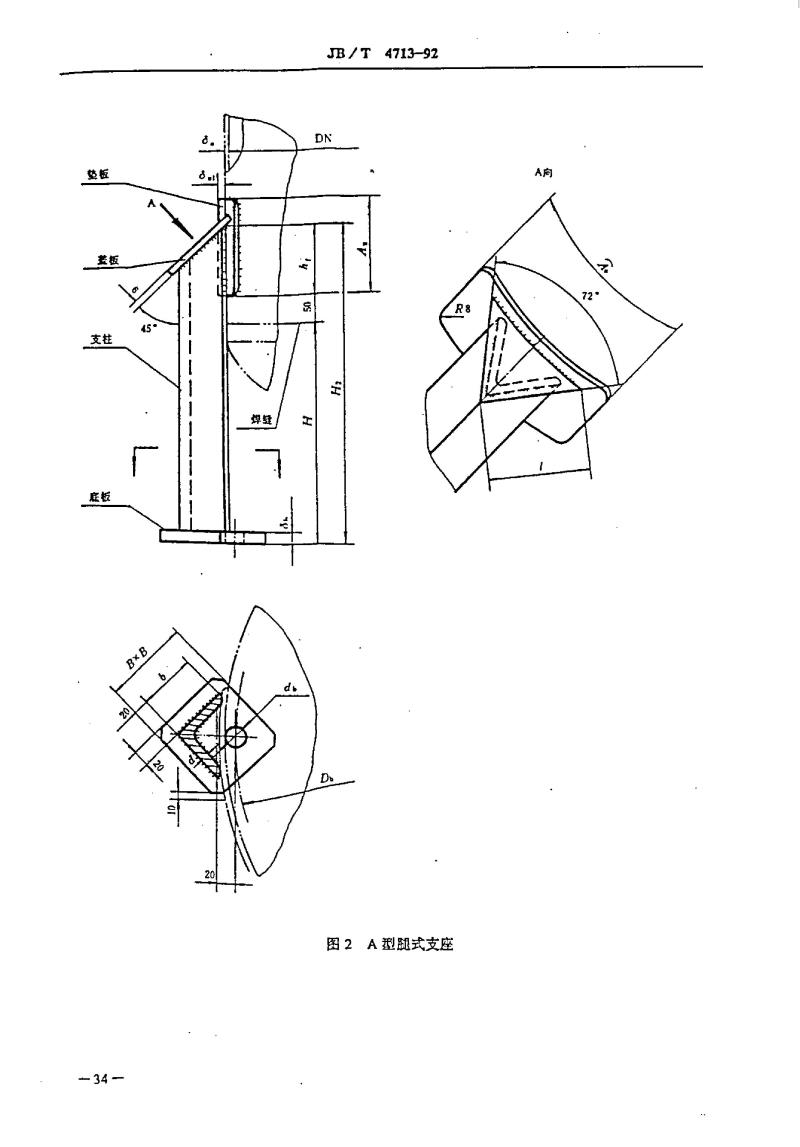

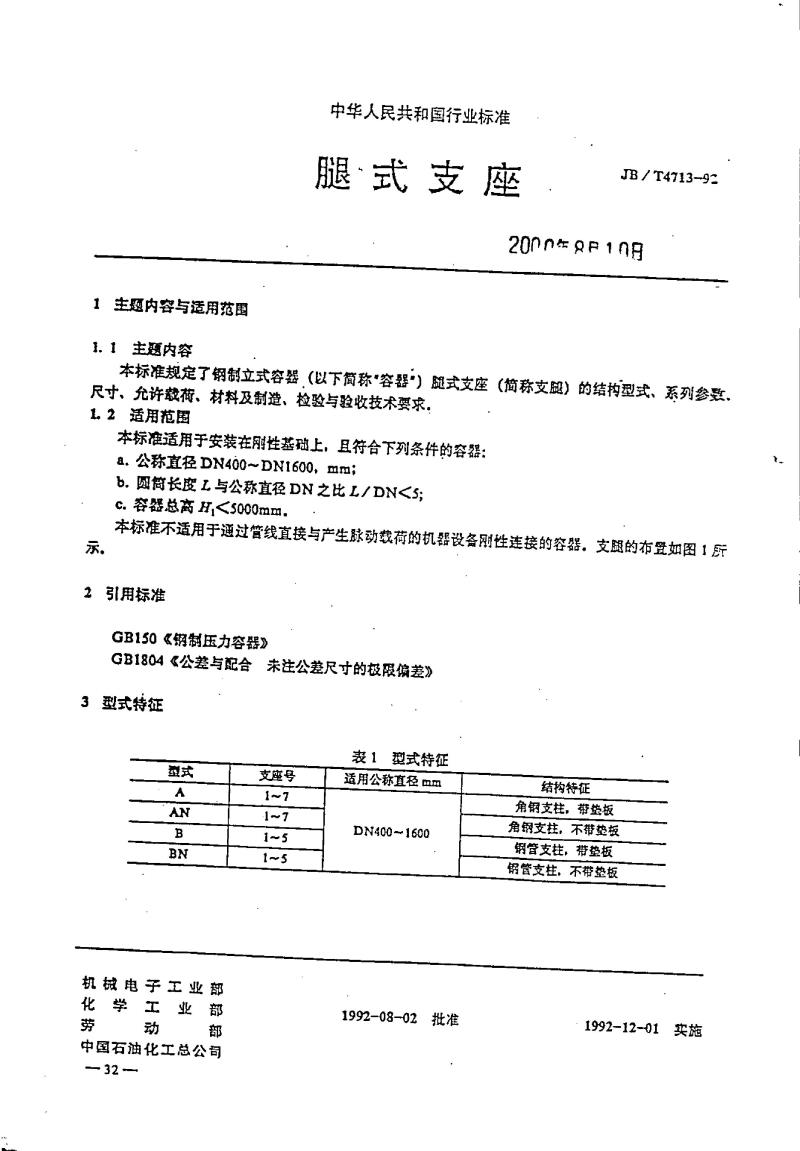

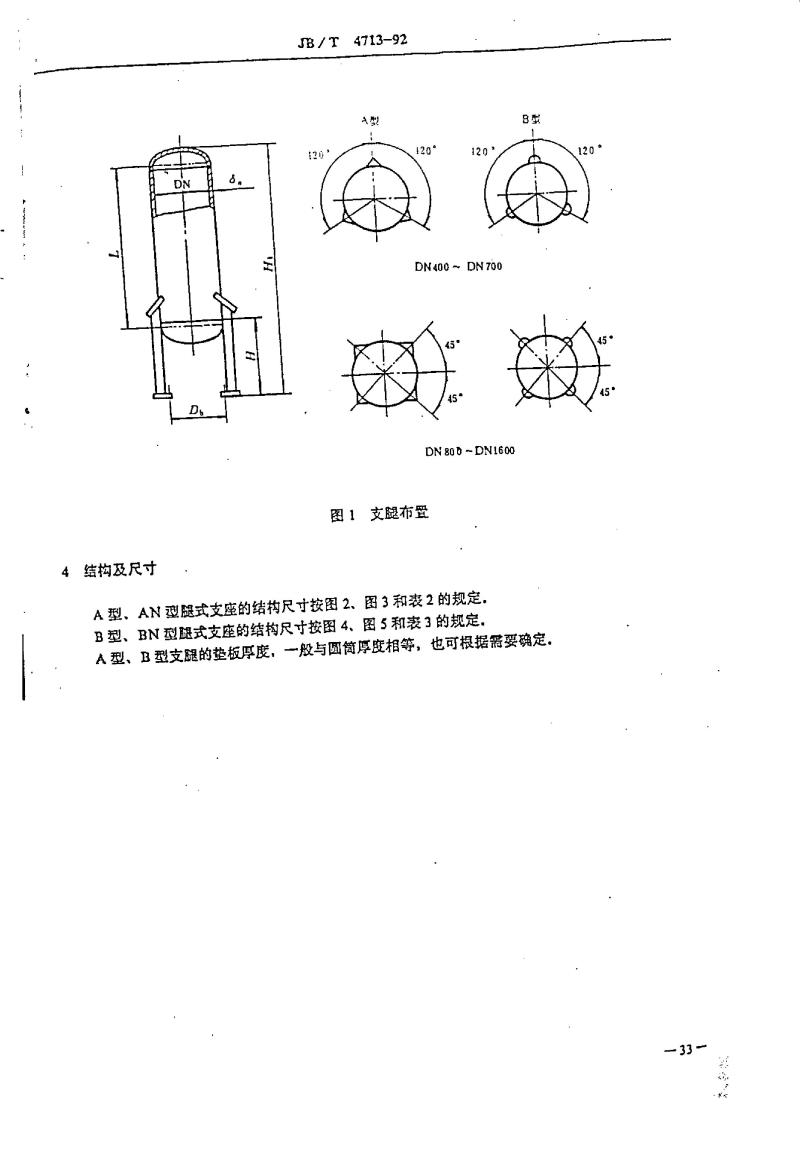

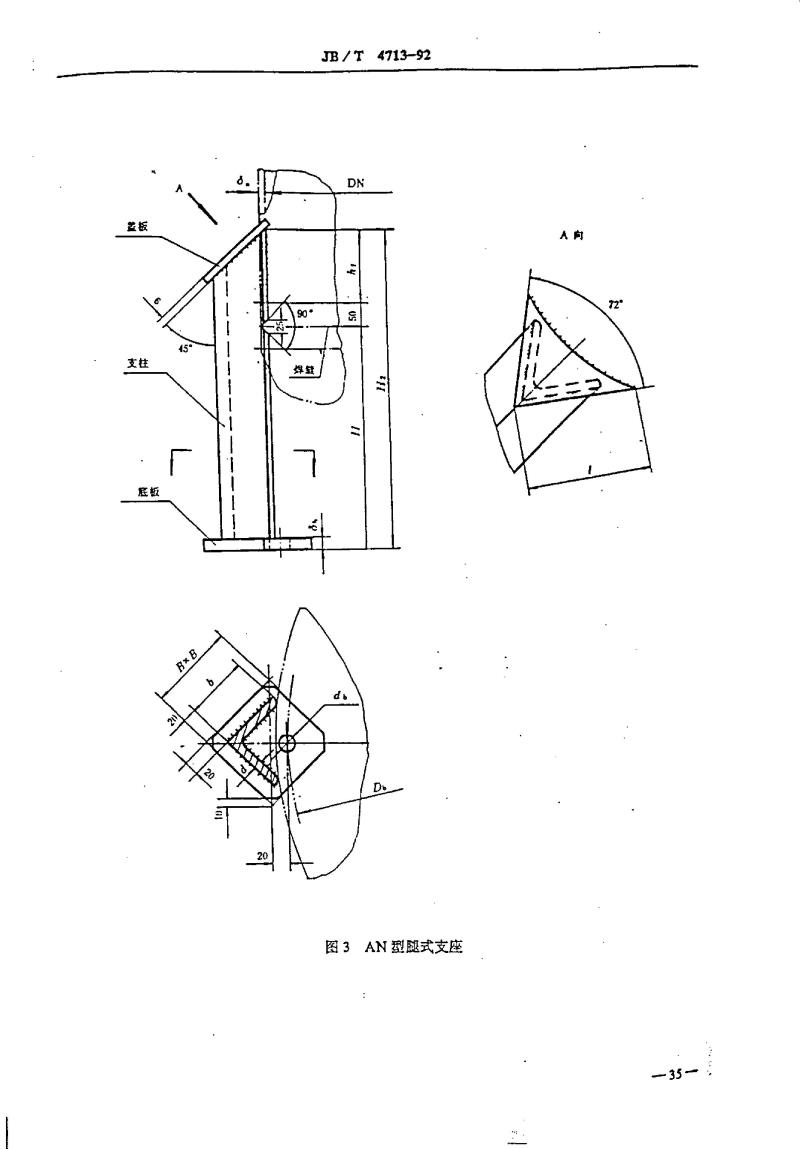

JB/T4713-92 主题内容与适用范围 本标准规定了钢制立式容器（以下简称“容器”）腿式支座（简称支座）的结构型式、系列参数、尺寸、允许荷载、材料及制造、检验与验收技术要求。本标准适用于安装在刚性基础上，且符合以下条件的容器：公称直径DN400～DN1600，圆筒长度L与公称直径DN之比L/DN<5，容器总高H<5000mm。本标准不适用于通过管线直接与产生脉动载荷的机器设备刚性连接的容器。支腿的布置如图1所示。 2 规范性引用文件 - GB150 《钢制压力容器》 - GB1804 《公差与配合未注公差尺寸的极限偏差》 3 型式特征 支座型式及适用范围如下： | 型式 | 支座号 | 适用公称直径DN | 结构特征 | |------|--------|----------------|------------| | A | 1~7 | DN400-DN1600 | 角钢支柱，带垫板 | | AN | 1~7 | DN400-DN700 | 角钢支柱，不带垫板 | | B | 1~5 | DN80-DN1600 | 钢管支柱，带垫板 | | BN | 1~3 | DN80-DN1600 | 钢管支柱，不带垫板 | A型、AN型腿式支座的结构尺寸按图2、图3及表2的规定；B型、BN型腿式支座的结构尺寸按图4、图5及表3的规定。A型、B型支座的垫板厚度一般与圆筒厚度相等，也可根据需要确定。 4 支座结构示意 - 图2 A型腿式支座显示盖板、支柱及底板的主要结构和焊缝位置。 - 图3 AN型腿式支座显示盖板、支柱及底板的主要结构和焊缝位置。 - 图4 B型腿式支座显示盖板、支柱及底板的主要结构和焊缝位置。 - 图5 BN型腿式支座显示盖板、支柱及底板的主要结构和焊缝位置。 各型支座的尺寸、孔径、支柱高度及焊缝长度按标准图示和表格规定执行，确保结构强度与安装要求一致。
