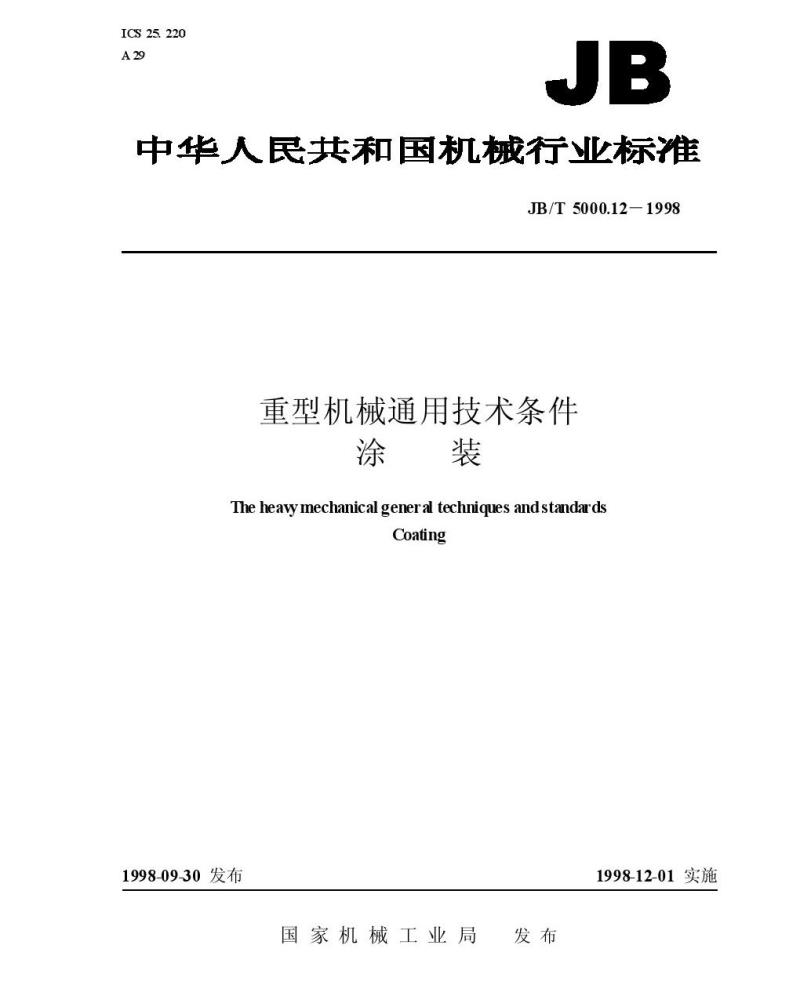

【机械行业标准(JB)】 重型机械通用技术条件 涂装

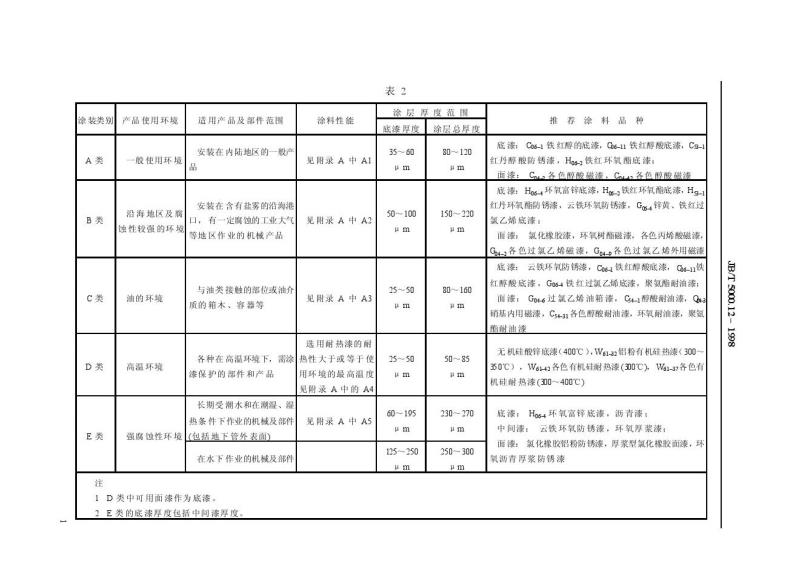

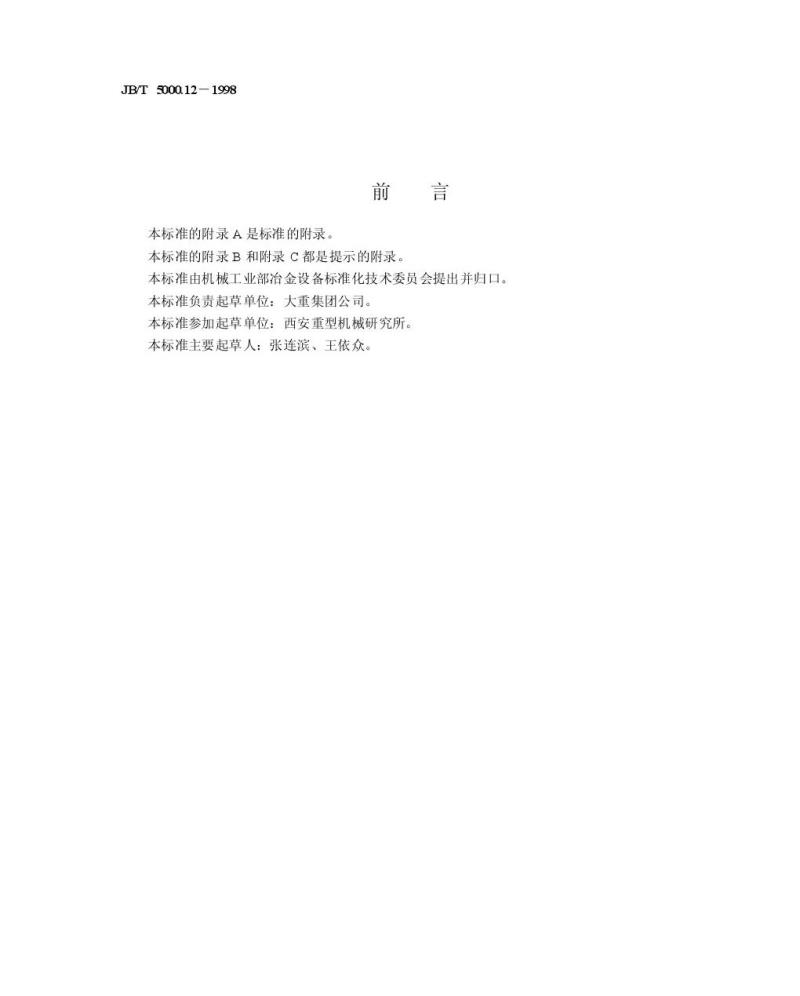

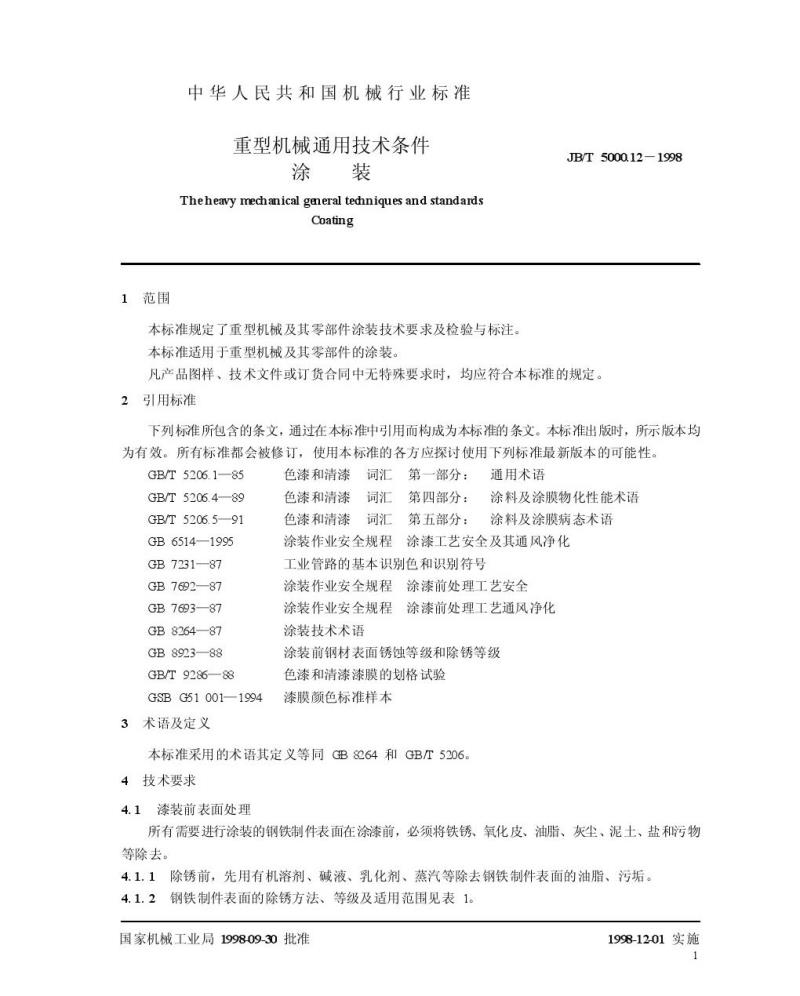

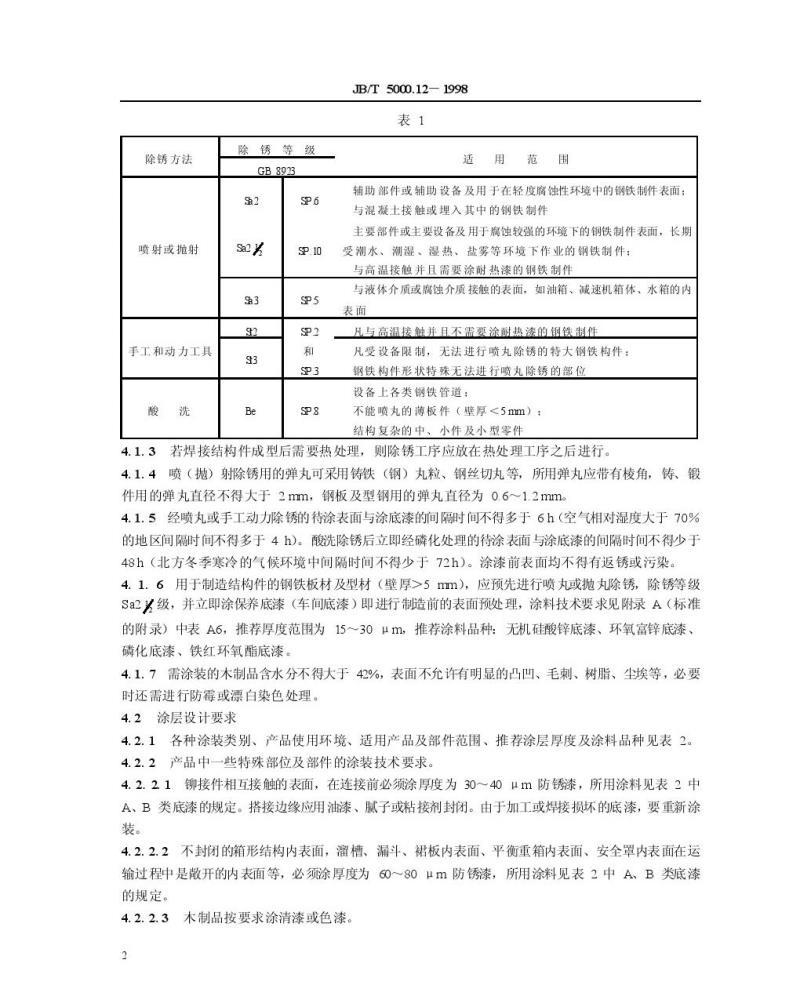

中华人民共和国机械行业标准 JB/T5000.12-1998 重型机械通用技术条件 涂装 本标准规定了重型机械及其零部件的涂装技术要求及检验与标注。本标准适用于重型机械及其零部件的涂装。凡产品图样、技术文件或订货合同中无特殊要求时，均应符合本标准的规定。 本标准由机械工业部冶金设备标准化技术委员会提出并归口。大重集团公司负责起草，西安重型机械研究所参与起草。主要起草人包括张连滨、王依众。 ### 1 范围 本标准适用于重型机械及其零部件的涂装，涉及涂装过程中的技术要求、表面处理和涂料选择等。 ### 2 规范性引用文件 下列标准在本标准中被引用，构成本标准的条文。所有标准在发布时的版本均有效，使用本标准时应参考最新版本。 - GB/T5206.1—85 - GB/T 5206.4—89 - GB/T 5206.5—91 - GB 6514—1995 - GB7231—87 - GB 7692—87 - GB 7693—87 - GB 8264—87 - GB 8923—88 - GB/T9286—88 - GSB G51001—1994 ### 3 术语及定义 本标准采用的术语和定义等同于GB8264和GB/T5206。 ### 4 技术要求 #### 4.1 漆装前表面处理 所有需要进行涂装的钢铁制件表面在涂漆前，必须去除铁锈、氧化皮、油脂、灰尘、泥土、盐和污物等。 4.1.1 除锈前，应先用有机溶剂、碱液、乳化剂、蒸汽等去除钢铁制件表面的油脂和污垢。 4.1.2 钢铁制件表面的除锈方法、等级及适用范围见表1。 表1 除锈方法与等级 | 除锈方法 | 除锈等级 | 适用范围 | |-----------------|-------------|-------------------------------------| | 喷射或抛射 | Sa2, Sa2Y | 轻度腐蚀环境中的钢铁制件表面 | | 手工和动力工具 | Sa3 | 主要部件或暴露于强腐蚀环境中的钢铁制件 | | 酸洗除锈 | SP.6, SP.10 | 高温、潮湿等特殊环境中的钢铁制件 | 4.1.3 焊接结构件在热处理后需进行除锈，除锈工序应放在热处理工序之后进行。 4.1.4 喷射除锈使用的弹丸应为带棱角的铸铁丸或钢丝切丸，铸锻件用的弹丸直径不得大于2mm，钢板和型钢用的弹丸直径为0.6～1.2mm。 4.1.5 经喷丸或手工动力除锈的待涂表面，涂底漆的间隔时间不得超过6小时，湿度大于70%的地区不超过4小时。酸洗除锈后的表面与涂底漆的间隔时间不得少于48小时。 4.1.6 制造结构件的钢铁板材和型材应进行喷丸除锈，除锈等级为Sa2Y，并立即涂上保养底漆，涂料技术要求见附录A。 4.1.7 涂装木制品时，含水分不得超过42%，表面应平整，无明显凸凹、毛刺、树脂、尘土等。
