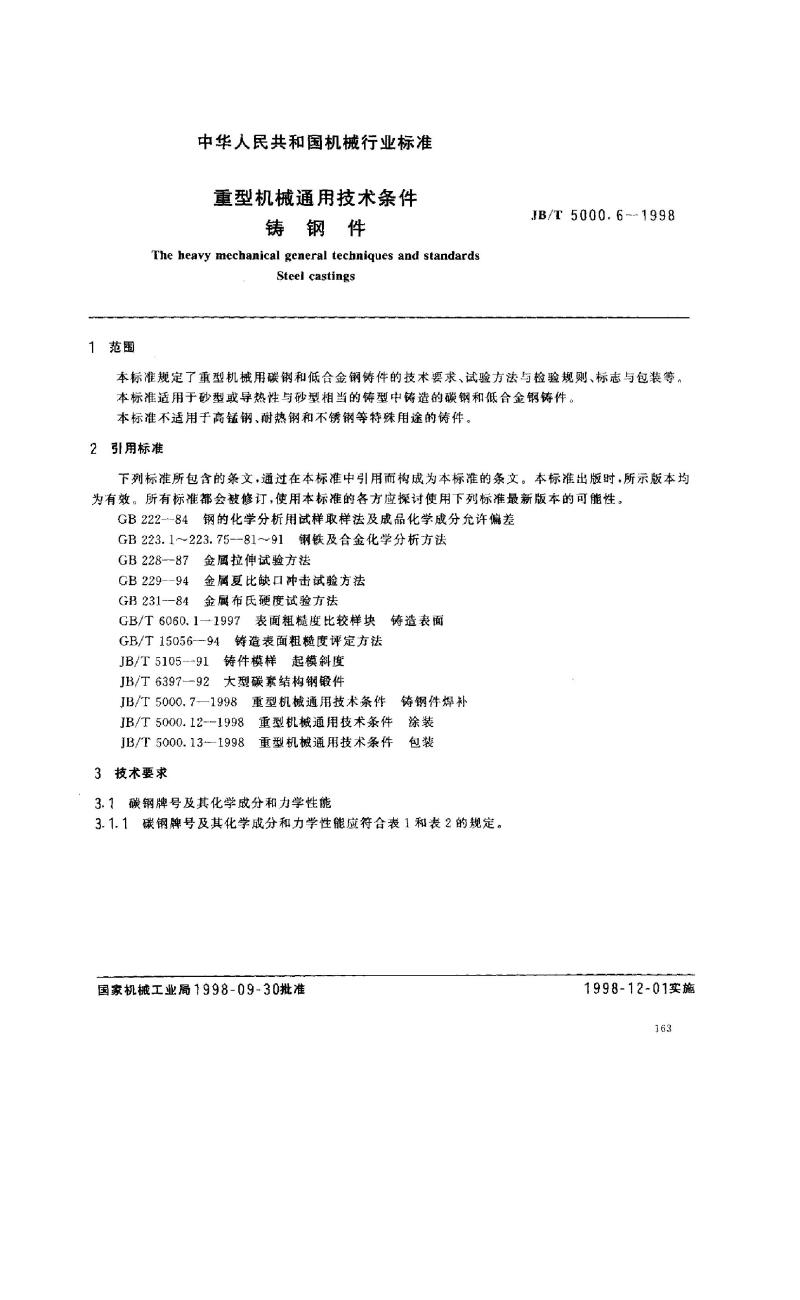

【机械行业标准(JB)】 重型机械通用技术条件 铸钢件

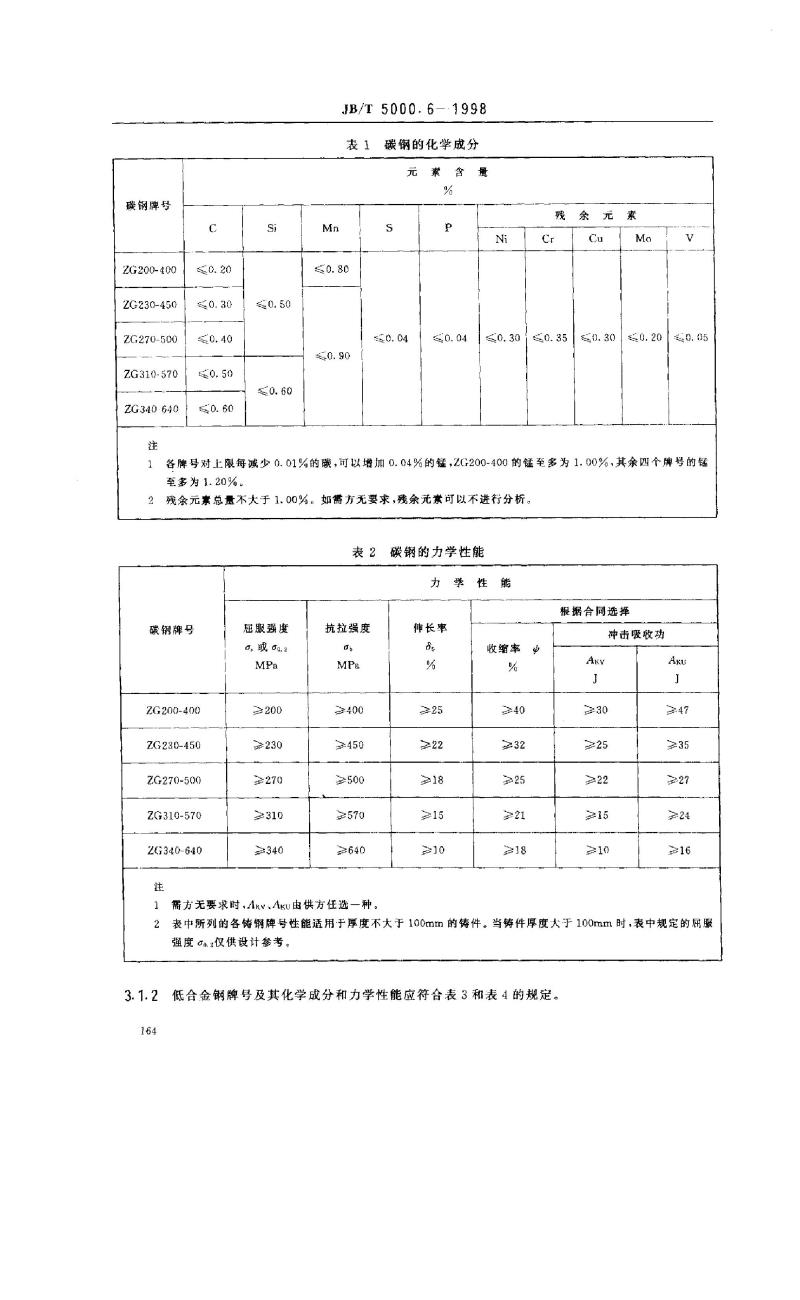

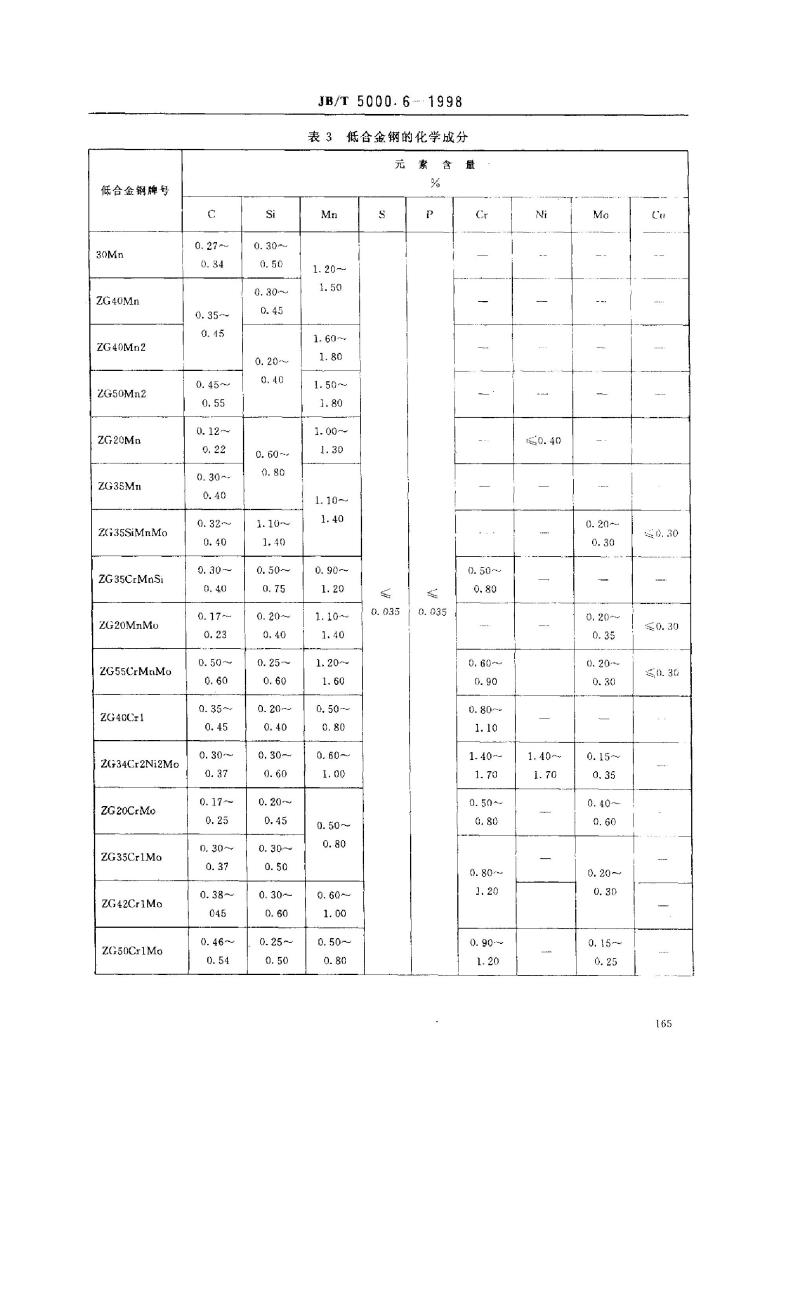

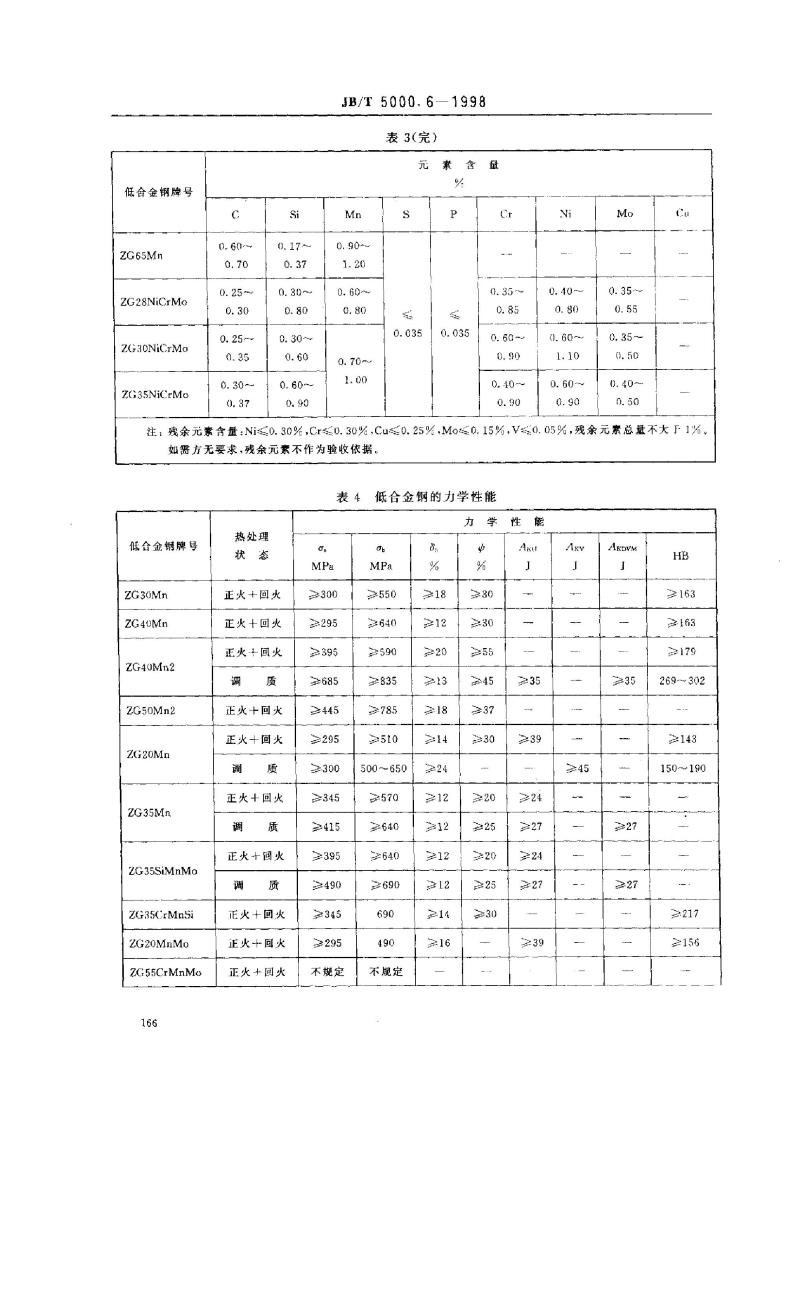

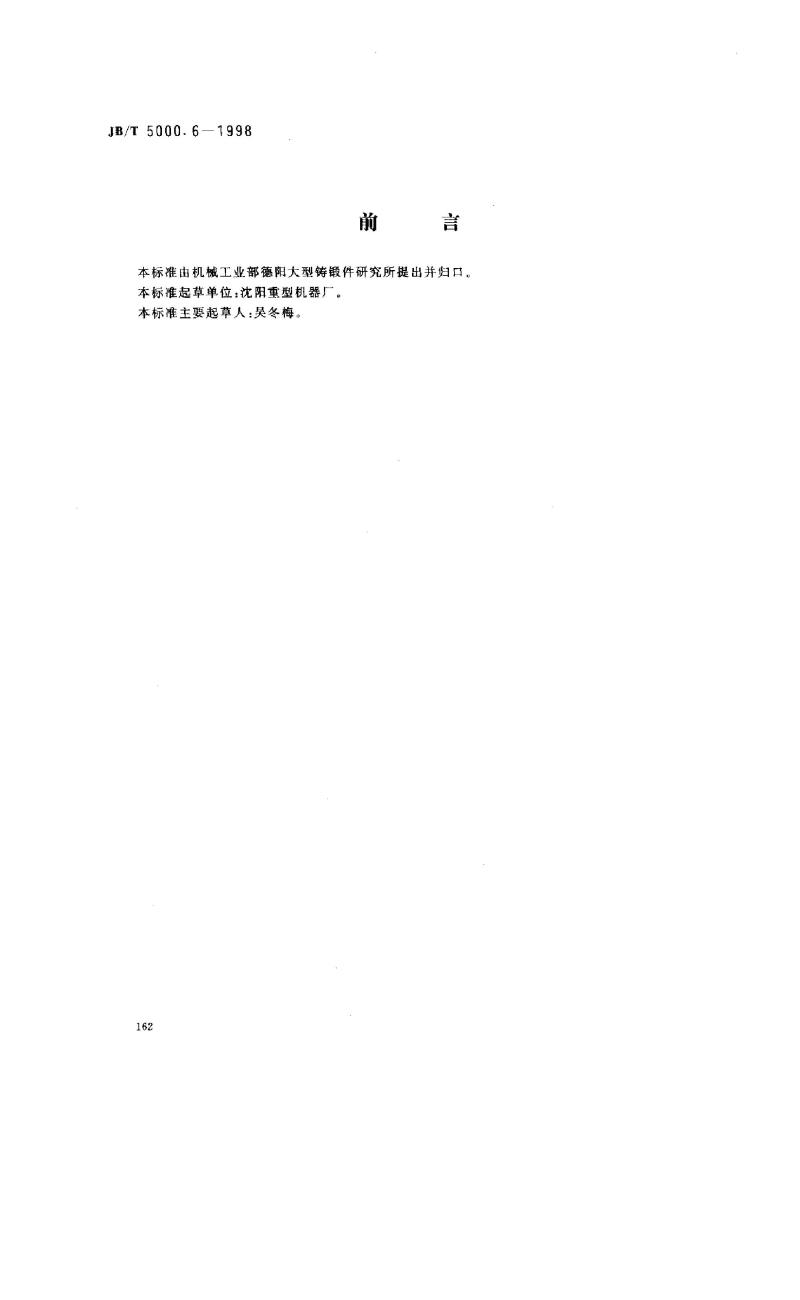

JB/T5000.6-1998 前言 本标准由机械工业部德阳大型铸锻件研究所提出并归口，起草单位为沈阳重型机器厂。主要起草人：吴冬梅。 1 范围 本标准规定了重型机械用碳钢和低合金钢铸件的技术要求、试验方法、检验规则、标志与包装。本标准适用于砂型或导热性与砂型相当的铸型中铸造的碳钢和低合金钢铸件，不适用于高锰钢、耐热钢和不锈钢等特殊用途的铸件。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性： GB 222-84 钢的化学分析用试样取样法及成品化学成分允许偏差 GB 223.1~223.75-81~91 钢铁及合金化学分析方法 GB 228-87 金属拉伸试验方法 GB 229-94 金属夏比缺口冲击试验方法 GB 231-84 金属布氏硬度试验方法 GB/T 6060.1-1997 表面粗糙度比较样块铸造表面 GB/T 15056-94 铸造表面粗糙度评定方法 JB/T 5105-91 铸件模样起模斜度 JB/T 6397-92 大型碳素结构钢锻件 JB/T 5000.7-1998 重型机械通用技术条件铸钢件焊补 JB/T 5000.12-1998 重型机械通用技术条件涂装 JB/T 5000.13-1998 重型机械通用技术条件包装 3 技术要求 3.1 碳钢牌号及其化学成分和力学性能 3.1.1 碳钢牌号及化学成分和力学性能应符合表1和表2规定。各牌号对上限每减少0.01%碳，可增加0.04%锰。ZG200-400的锰至多为1.00%，其余牌号锰至多为1.20%。残余元素总量不大于1.00%，如需方无要求，可不分析。 表1 碳钢的化学成分（部分示例） 碳(C): 0.20~0.60% 锰(Mn): 0.50~1.20% 硅(Si): 0.50~0.60% 钼(Mo): 0.20~0.05% 表2 碳钢的力学性能（厚度≤100mm） | 牌号 | 屈服强度MPa | 抗拉强度MPa | 伸长率% | 冲击吸收功Akv J | | ZG200-400 | 200 | 400 | ≥25 | 230 | | ZG230-450 | 230 | 450 | 22 | 247 | | ZG270-500 | ≥270 | ≥500 | 18 | 35 | | ZG310-570 | ≥310 | 570 | ≥15 | 27 | | ZG340-640 | 340 | 640 | 0 | 24 | 注：厚度大于100mm时，屈服强度仅供设计参考。 3.1.2 低合金钢牌号及其化学成分和力学性能应符合表3和表4规定。 表3 低合金钢化学成分示例（%） C: 0.27~1.40 Mn: 0.15~1.40 Si, Mo, Cr等按牌号规定 表4 低合金钢力学性能示例（厚度≤100mm） 各牌号屈服强度、抗拉强度及伸长率按设计要求执行。
