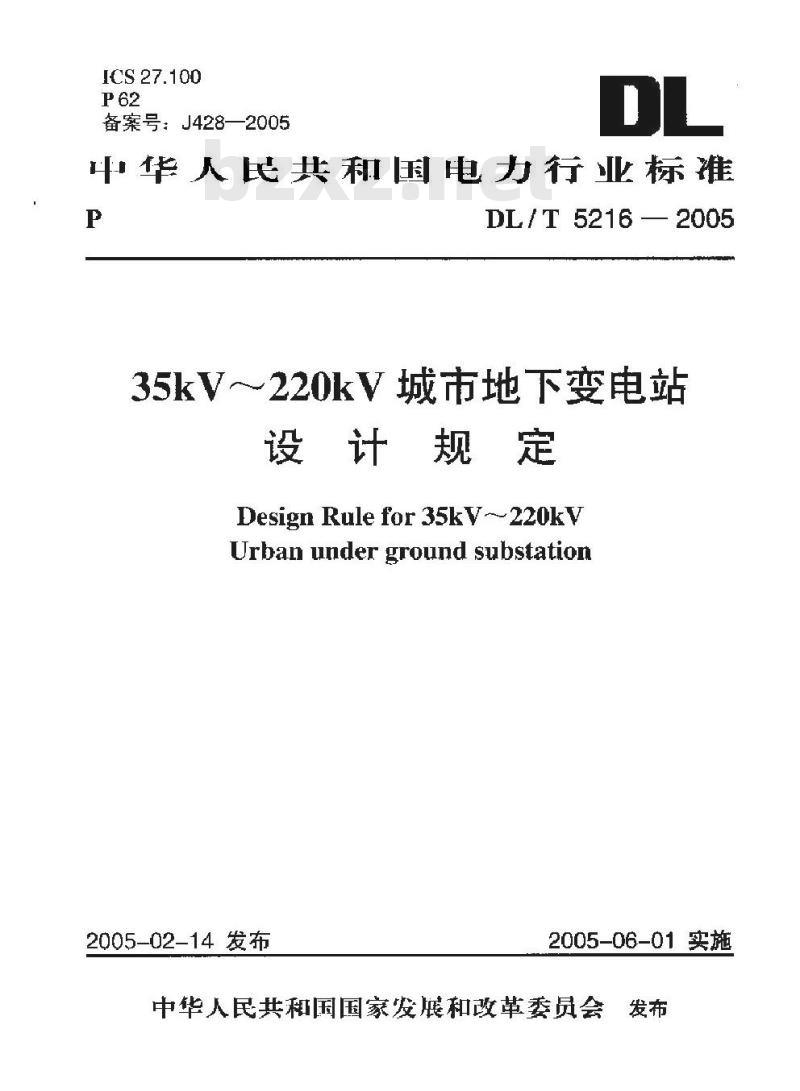

【电力行业标准(DL)】 35kV～220kV城市地下变电站设计规定

ICS 27.100
备案号：J428—2005
中华人民共和国电力行业标准
DL / T 5216 2005
35kV~220kV城市地下变电站
设计规定
Design Rule for 35kV -- 220kVUrban under ground substation2005-02-14发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布前言

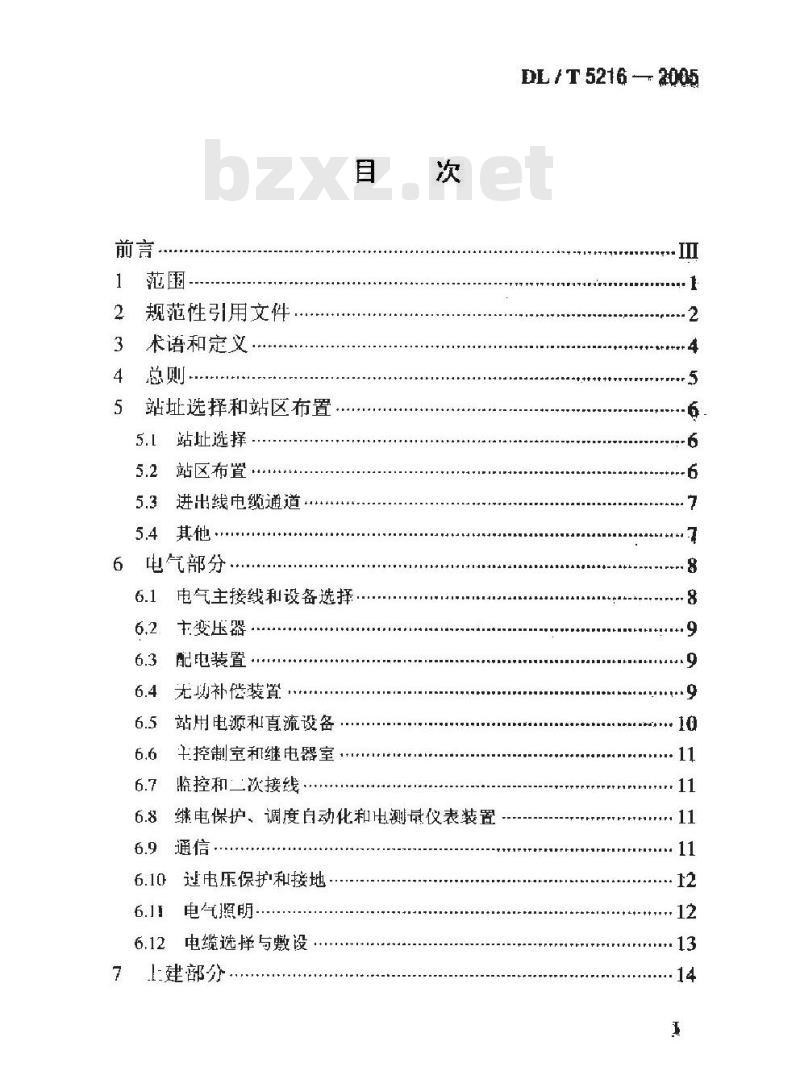

规范性引用文件
术语和定义
站址选择和站区布置…
站址选择
站区布置
进出线电缆通道
电气部分
电气主接线和设备选择
主变压器
配电装置
无划补偿装置·
站用电源和直流设备…
主控制室和继电器室
监控和二次接线
继电保护、调度自动化和电测最仪表装置通信
过电压保护和接地
电气摄明-
电缆选择与敷设

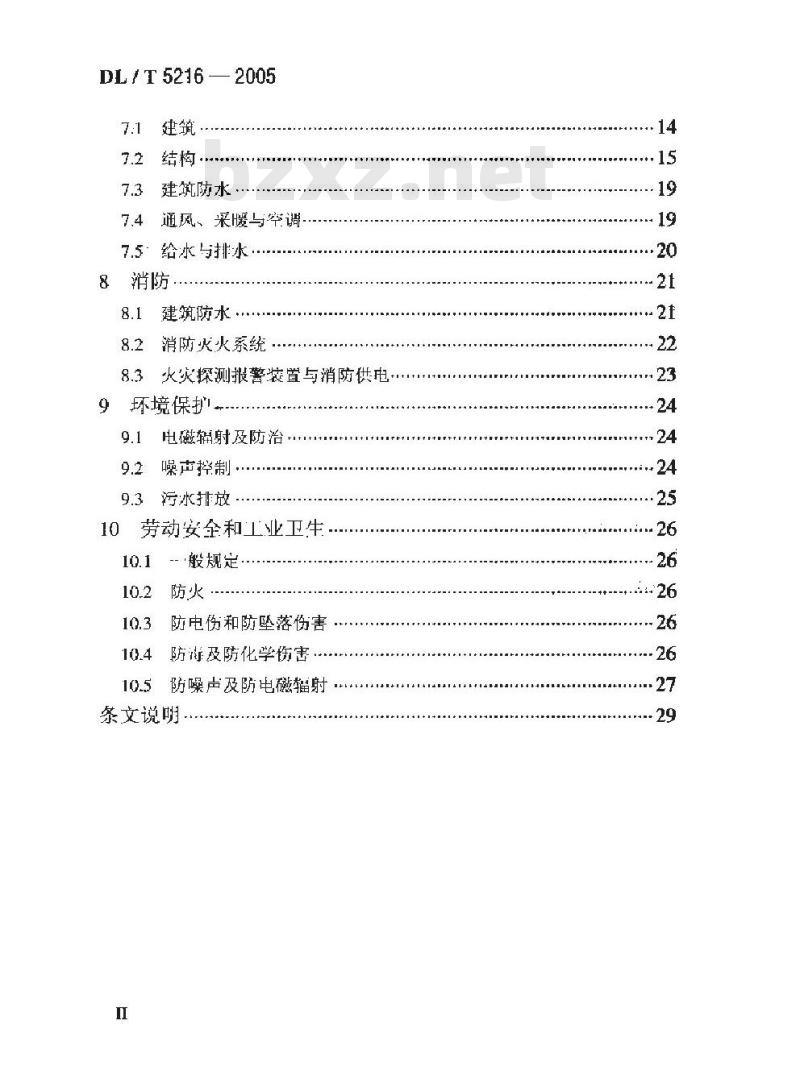

上建部分
DL /T 5216 — 2005
DL/T 5216— 2005
结构·
建筑防水
通风，、采暖与宰调-
7.5．给水与排水
8消防
建筑防水
消防火火系统
火灾探测报警装置与消防供电.
坏境保护
电辑射及防治+
噪声控制
污水扑放
劳动安金和工业卫生
·般规定
防电伤和防坠落伤害
防街及防化学伤害
10.5防噪声及防电磁辐射
条文说明
DL/T52162005

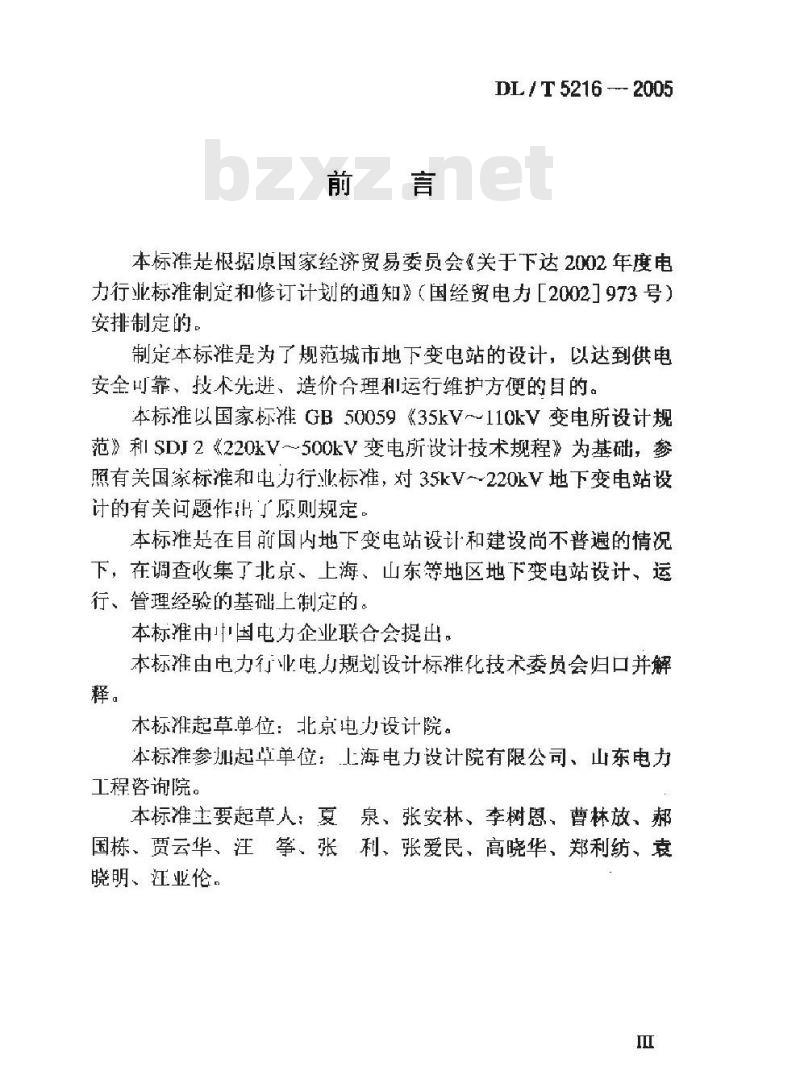

本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》（国经贸电力［2002]973号）安排制定的。
制定本标准是为了规范城市地下变电站的设计，以达到供电安全可靠、技术先进、造价合理和运行维护方便的目的。本标准以国家标准GB50059《35kV110kV变电所设计规范》和ISDJ2《220kV～500kV变电所设计技术规程》为基础，参照有关国家标准和电力行标准，对35kV220kV地下变电站设计的有关问题作出了原则规定。本标准是在目前国内地下变电站设计和建设尚不普遍的情况下，在调查收集了北京、上海、山东等地区地下变电站设计、运行、管理经验的基础上制定的。本标推由扣国电力企业联合会提出。本标雅由电力行业电力规划设计标推化技术委员会归口并解释。
本标准起草单位：北京电力设计院。本标准参加起毕单位：海电力设计院有限公司、山东电力工程咨询院。
本标准主要起草人：夏、泉、张安林、李树恩、曹林放、郝国栋、贾云华、汪筝、张利、张爱民、高晓华、郑利纺、袁晓明、江业伦。

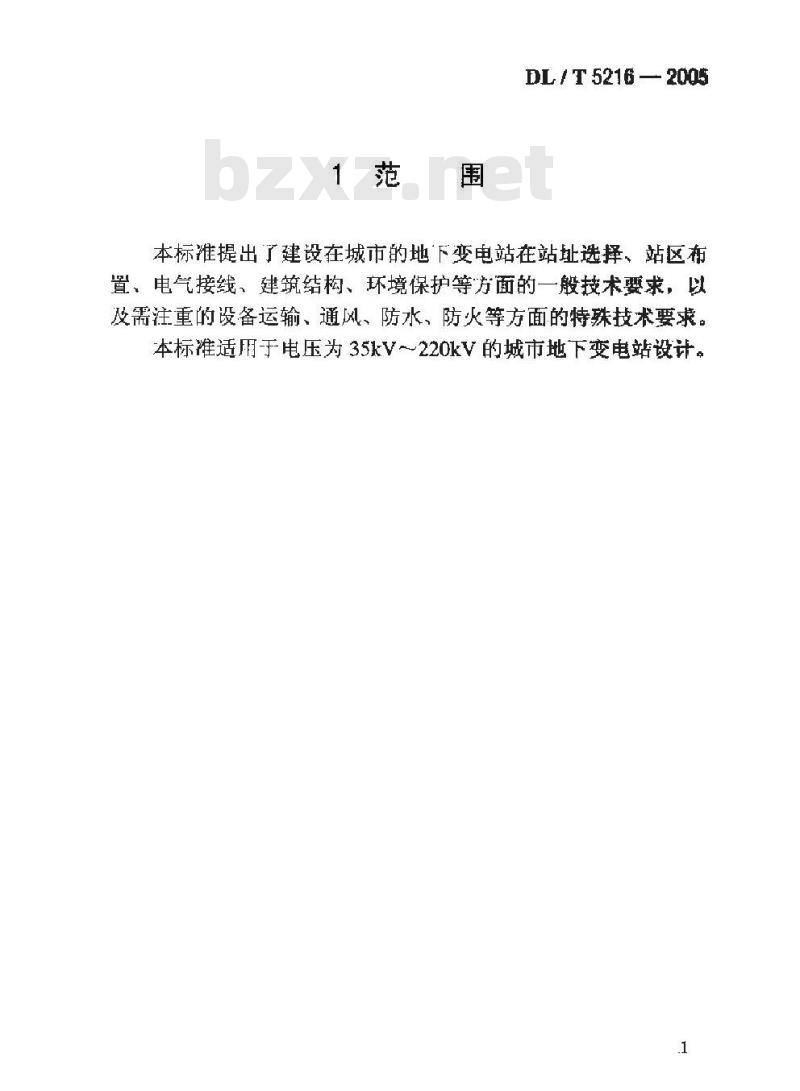

1范围
DL/T 52162005
本标准提出了建设在城市的地下变电站在站址选择、站区布置，电气接线、建筑结构、环境保护等方面的一般技术要求，以及需注重的段备运输、通风、防水，防火等方面的特殊技术要求。本标准适用于电压为35kV~220kV的城市地下变电站设计。.1
DL / T 5216 2005
2规范性引用文件　
下列文件的条款通过本标准的引用而成为本标谁的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 3096
GB 8702
GB 8978
GB 14285
GB 50007
GB 50011
GB 50015免费标准bzxz.net
GB 50019
GB 50034
GB 50059
GB 50060
GB 50108
GB 50116
GB 50217
GB 50222
GB 50227
GB50229
GB 50260
城市区域环境噪声标准
电磁辐射防护规定
污水综合排放标雅
继电保扩和安伞白动装置技术规程肆筑地基基础设计规范
建筑抗震设计规范
建绘水排水设规范
米暖通风导穿气调节设计规范
工业企业照明设计标
35kV110kV变电所设计规范
35kV~110k高卡配电装置设计规池地下工程防水技术规范
火灾自动报警系统设计规范
电力工程电缆设计规范
建筑内部装修设计防火规范
并联电容器装置设计规范
火力发电广与变电所设计防火规范电力设施抗震设计规范
GBJ16建筑设计防火规范（2001年版DL/T 620
交流电气装置的过电压保护和绝缘配合2
交流电气装置接地
DL/T6211
DL 5003
DL/T 5044
DL/T 5056
DL/T 5120
DL/T 5136
DL/T 5137
DL/T 5149
DL/ T 5216-2005
电力系统调度动化设计技术规程火力发电」、变中所直流系统设计技术规定变电所总布置设订技术规程
小型电力工程直流系统设计规程火力发电厂、变电所二次接线设计技术规程电测量及电能计量装置设计技术规程220kV~~500kV变电所计算机蓝控系统设计技术DL/T5155220kV~500kV变电所所用电设计技术规程JGJ120建筑基坑支护技术规程
SDJ2220k~500kV 变电站设计技术规程SDI5高压配装置设计技术规定
能源电［1993]228号《城市电力网规划设计导则》3
DL / T 5216 2005
3术语和定义
下列术语和定义适用于本标准。3.0.1
地下变电站underground substation地下变电站包括全地下变电站和半地下变电站，其建筑可独建设，也可与其他建（构）筑物结合建设，3.0.2
全地下变电站fullyundergroundsubstation变电站主建筑物建地下，主变压器及其他主要电气设备均装设于地下建筑内，地上只建有变电站通风口和设备，人员出入口等少量建筑，以及有可能布置在地上的大型主变压器的冷却设备和主控制空等。
半地下变电站 partially underground substation变电站以地下建筑为主，主变压器或其他主要电气设备部分装设于地下建筑内。
4总则
DL / T 5216 -- 2005
401地下变中站是在常规地上变电站无法建设时所采用的特殊变电站建设形式。变电站可独立建设，也可与其建（构）筑物结合建设。
4.0.2地下变站的设计应以10 年及以上电网规划为基础，依据电网结构，变电站性质等要求确定变电站最终规模，土建工程，应一次建设完成。
4.0.3地下变电站的设计必须与城市规划和地下建筑总体规划繁密结台，统筹兼顾题，综合考虑工程规模，变电站总体布置、地下建筑通风，消防，设备运输，人员出入以及环境保护等因素，确定变电站的全地下或半地下设计方案：4.04，地下变电站的设备选择要坚持适度超前，安全可靠，技术先进，造价合理的原则，注重小型化，无油化，自动化，免维护或少维护的技术方针，选择质量优良、性能可靠的定型产品，4.05地下变电站的设计必须坚持节约用地的原则，尽量压缩建筑体量以节药建设用地并控制工程造价。4.0.6地下变电站必须保证右完善的设备运输、建筑防水，排水，通风和消防工程设计。
4.0.7地下变电站的抗震设计应衍合GB 50011 及GB 50260等有关规定。
4.0.8地下变电站的设计除应执行本规定外，尚应符合有关国家法律，法规和标准，以及电力行业标准、地方标的规定，5
DL/ T 52162005
5站址选择和站区布置
5.1站址选择
5.1.1在城市电力负荷集中但地上变电站建设受到限制的地区，可结合城市绿地或运动场，停车场等地面设施独立建设地下变电站，也可合基他工业或民用建（构）筑物共同建设地下变电站。5.1.2地下变电站的站址选择应与城市市政规划部紧密协调统一规划地面道路、地下管线，电缆遭道等，以便于变电站设备运输、吊装和电缆线路的引入与引出。5.1.3站址应具有建设地下建筑的适宜的水文，地质条件（捌如避爪地震断裂带，塌陷这等不良地质构造。站址应避免选择在上或地下有重文物的地点。
5.1.4站址选择时应考虑变电站与周围环境、邻近设施的相互影响。
5.1.5除了对站区外部设备运输道路的转弯半径、运输高等限制条件进行校验外，还应注意校核邻近地区运输道路地下设施的承载能力。
5.2站区布置
5.21地下变申站的地-建（构）筑物、道路及地下管线蔚布置成与城市规划协调
52.2地上变电站的总布置在满足工艺要求的前提下，应力求衔，局紧，并兼顾设备运输、通风、消防、安装检修、运行维护及人员蔬散等因素综合确定。当变电站与其他建（构）筑物合建时：还应充分利用其建（构）筑物的相关条件，统筹设计。5.23地下变电站的地上建筑物（含与其式他建筑结合建设的地上6
DL/T5216—2005
建筑物）与相邻建筑物之间的消防通道和防火间距，应符合GBJ16等有关规定。
5.2.4站区内地而道路的设置应符合DL/T5056的有关规定。5.2.5地下变电站安全出口不得少于2个，有条件时可利用相邻地下建筑设置安全出口，
5.2.6地下变电站的主控制室有条件时宜布置在地上，如受条件限制需布置在地下，宜布置在距地面较近的地方。规模较大，层数较的地下变申站可考虑设置载人电梯。5.2.7地下变电站的进、出风口应分离设置。进风口宣设置在季虚行岗尚的上风侧。
5.2.8地下变电站堂分别设置大、小设备吊装口。大设备吊装口供变压器等大型设备吊装使，也可与进风口合并使用。小设备吊装口为常设吊装口，供日常格修试验设备及心型设备吊装使用5.2.9地下变电站的人设备吊装的位置应具备变电站设备运输使用的大型运输起重车辆的工作条件。5,2.10地“下变电站室内布置的泄浸电力变压器官安装在单独的防爆间内。
53进出线电缆通道
5.3.1地下变电站的电力电缆通道应满足电缆出线数量要求，并做留有适当裕度。变电站的电源电缆有条件时宜通过不同的电缆通道引入站内。
5.3.2当地下变电站电力电缆夹层布置较深时，可采用电缆紧并将电缆引上，与站外电缆隧道（排管）连接。5.4其他
地下变电站站区的场地绿化应接城市规划要求进行，绿化树神不得影响变电站的安全运行
DL / T 5216 2005
6电气部分
6.1电气接线和设备选择
6.1.1地下变电站的电气主接线应根据变电站在电网中的地位，规划容量，电压等级、线路和变压器连接元件总数、负荷性质，设备特点等条件综合确定，开应满足供电可靠、运行灵活、操作检修方便、节约投资和便于扩建等要求。地下变电站在满足电网规划和1可靠性要求的条件下，宜减少电压等级和简化接线。
6.1.2高压侧线路为3回及以下、主变压器为3台及以下的终端变电站，宜采用线路变压器组，桥形或扩大桥形接线。高压侧线路有系统穿越功率的变电站，宜采用外桥形、扩大外桥形、单册线、单母线分段或其他接线：当能满足电力系统继电保护要求时！也可采用线路分支接线。电源容量和回数的配置应满是能源电「19931228号《城市电力网规划设计导则》的要求，6.1.3地下变电站装有2台及以上主变器时，6kV~110kV负荷侧宜采用单母线分段接线或其他接线，分段方式宜考惠当其中一台王变压器停运时有利于其他主变压器的负荷均匀分配。当变电站装有4台主变压器并均带有馈电负荷时，6kV~110kV负撕侧可考虑采用单母线分段环形接线：6.1.4当需限制变电站6kV~~10kV线路的短路电流时，可采用下列措施：
1变压器分列运行：
2采用高阻抗变压器：
3在变压器可路中串接限流电抗器。6.1.5地下变电站应选用断流性能好的无油断路器。8
