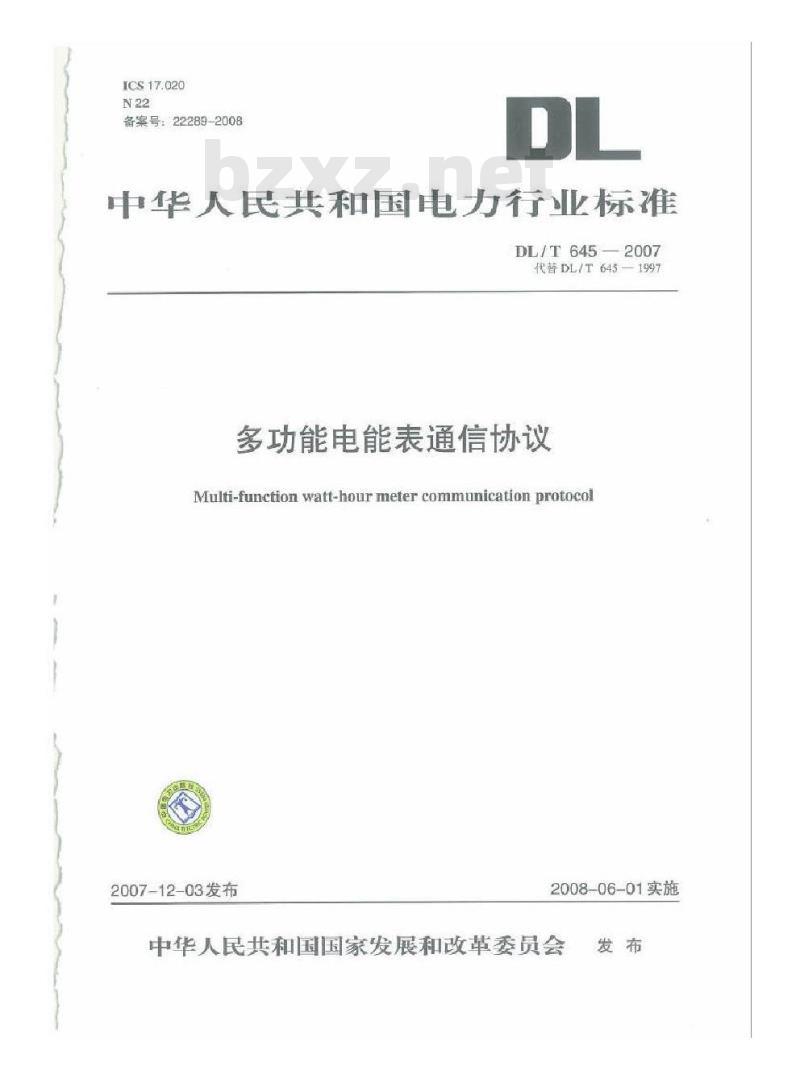

【电力行业标准(DL)】 多功能电能表通信协议

ICS17.020
备案号：22289-2008
中华人民共和国电力行业标准
DL/T6452007
代替DL/T645-1997
多功能电能表通信协议
Multi-function watt-hour meter communication protocol2007-12-03发布
2008-06-01实施
中华人民共和国国家发展和改革委员会发布

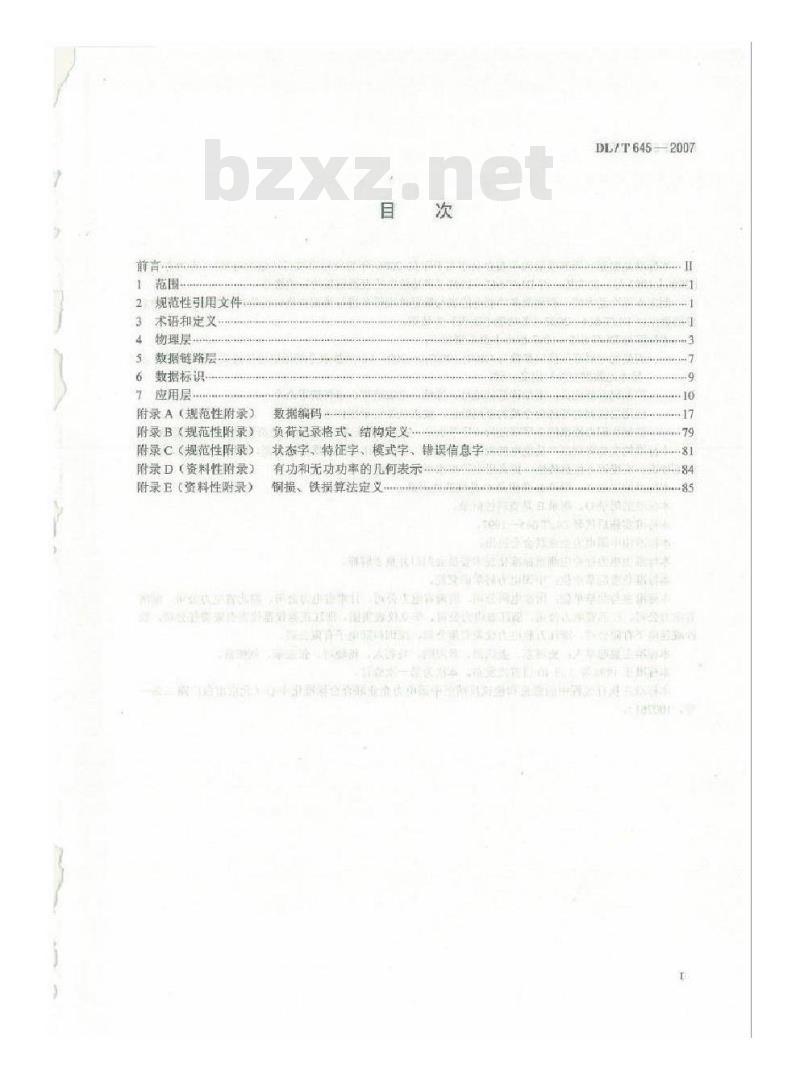

2规范性引用文件
3术语和定义
4物理层·
5数据居链路层
6数据标识
应用层.
附录A（规范性附录）
附录B（规范性附录》
附录C（规范性附录）
附录D（资料性附录）
附录E（资料性附录）
数据编码
负荷记录格式．结构定义..
状态字，特征宇、模式字、错误信息字.有功和无功功率的凡何表示
铜损、铁损算法定义
公国用
DL/T645-2007
DLIT6452007

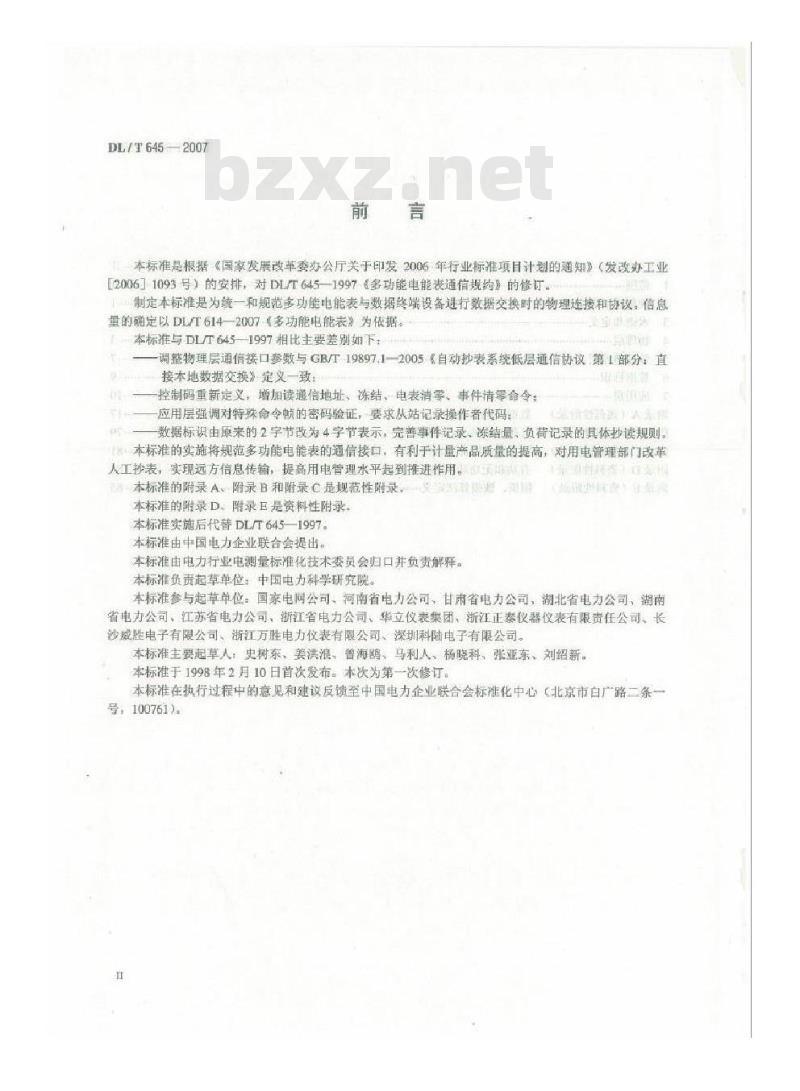

本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业[2006]1093号】的安排，对DLT645—1997《多功能电能表通信规约》的修订。制定本标准是为统一和规范多功能电能表与数据终端设备进行数据交换时的物理连接和协议，信息量的确定以DL/T6142007（多功能电能表》为依据。本标准与DL/T645—1997相比主要差别如下调整物理层通信接口参数与GB/T19897.1—2005《自动秒表系统低层通信协议第1部分：直接本地数据交换定义一致
控制码重新定义，增加读通信地址、冻结、电表清零、事件清零命令：应用层强调对特殊命令赖的密码验证，要求从站记录操作者代码数据标识由原来的2字节改为4字节表示，完善事件记录，冻结量，负荷记录的具体抄读规则。本标准的实施将规范多功能电能表的通信接口，有利于计量产品质量的提高，对用电管理部门改革人工抄表，实现远方信息传输，提高用电管理水平起到推进作用。亲本标准的附录A附录B和附录C是规范性雕录送双精减厨本标准的附录D、附录E是资料性附录。本标准实施后代替DL/T645—1997。本标准由中国电力企业联合会提出。本标准由电力行业电测量标准化技术委员会归口井负责解释。本标准负责起草单位中国电力科学研究院本标准参与起草单位：国家电网公司、河南省电力公司、甘市省电力公司、湖北省电力公司、湖南省电力公司、江苏省电力公司、浙江省电力公司、华立仪表柴团、浙江正泰仪器仪表有限责任公司、长沙威胜电子有限公司、浙江万胜电力仪表有限公司、深圳科陆电子有限公司。本标准主要起草人：史树东、姜洪浪、曾海鸥、马利人、杨晓科、张亚东、刘绍新。本标准于1998年2月10日首次发布。本次为第一次修订。本标准在执行过程中的意见和建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号：100761）。

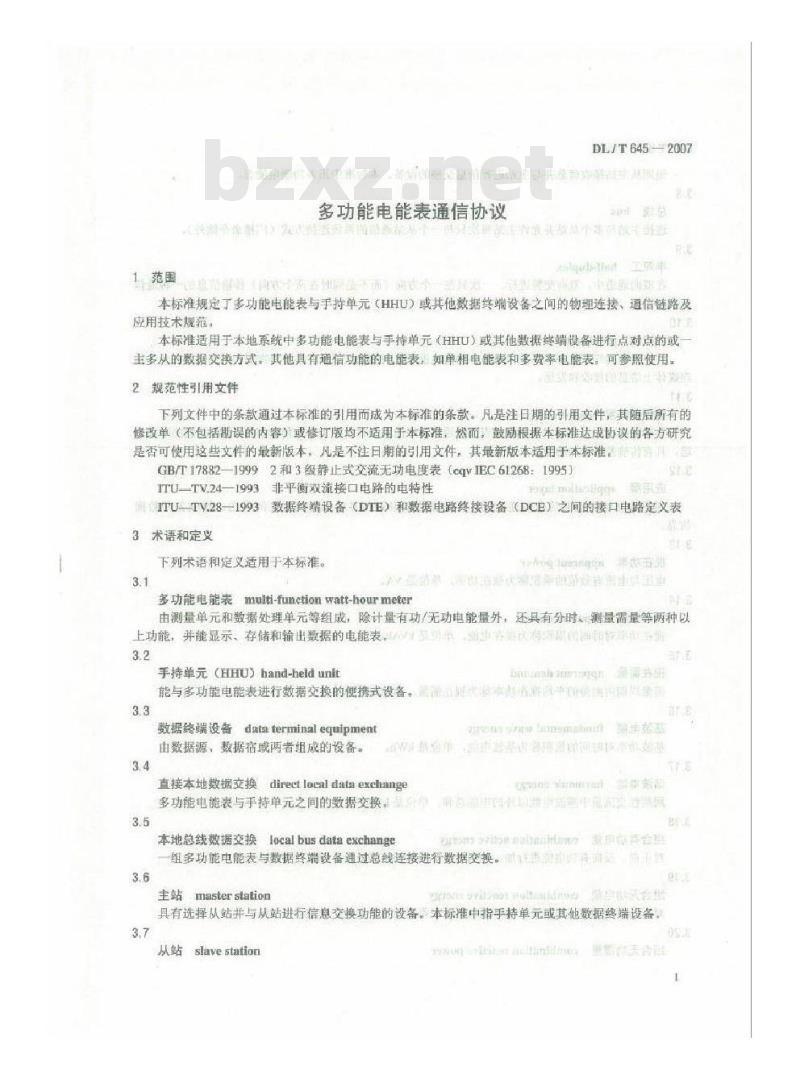

1范围
DL/T645-2007
通通通酸W美来画
多功能电能表通信协议
遵维（揭装个们意下全
儿个冬品教生
leab-t#车
本标准规定丁多功能电能表与手持单元（HHU）或其他数据终端设备之间的物理连接、通信链路及应用技术规范。
本标准适用于本地系统中多功能电能表与手持单元（HHU）或其他数据终端设备进行点对点的或主多从的数据交换方式，其他具有通信功能的电能表，如单相电能表和多费率电能表，可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。唯南GB/T17882—19992和3级静止式交流无功电度表（cqVIEC61268：1995）ITU-TV.24—1993非平衡双流接口电路的电特性国
刚ITU-TV.28—1993 数据终端设备（DTE）和数据电路终接设备（DCB）之间的接口电路定义表3术语和定义
下列术语和定义适用于本标准。3.1
的商故品电收有需生主惠
多功能电能表multi-functionwatt-hourmetere
由测量单元和数据处理单元等组成，除计量有功/无功电能量外，还具有分时，测量需量等两种以上功能，并能显示、存储和输出数据的电能表。V置与单中齐鲜我精屏点尚高印疗量明3.2
手持单元（HHU)hand-heldunit
hg通#
能与多功能电能表进行数据交换的便携式设备。能带代期件平钟四用3.3
数据终端设备data ferminal equipment由数据源、数据宿或两者组成的设备。34
自单中正证达动理本
直接本地数据交换directlocaldataexchange多功能电能表与手持单元之间的数据交换：3.5
本地总线数据交换local busdata exchangeano星家
用的生快型丝新国中岛生健摄
非利式康思合型
组多功能电能表与数据终端设备通过总线连接进行数据交换世睡请质通3.6
主站masterstation
具有选择从站并与从站进行信息交换功能的设备，本标准中指手持单元或其他数据终端设备。3.7
从站slave station
DEIT645-2007
预期从主站接收信息并与主站进行信息交换的设备，本标准中指多功能电能表。3.8
总线bus
青泰电菲电家

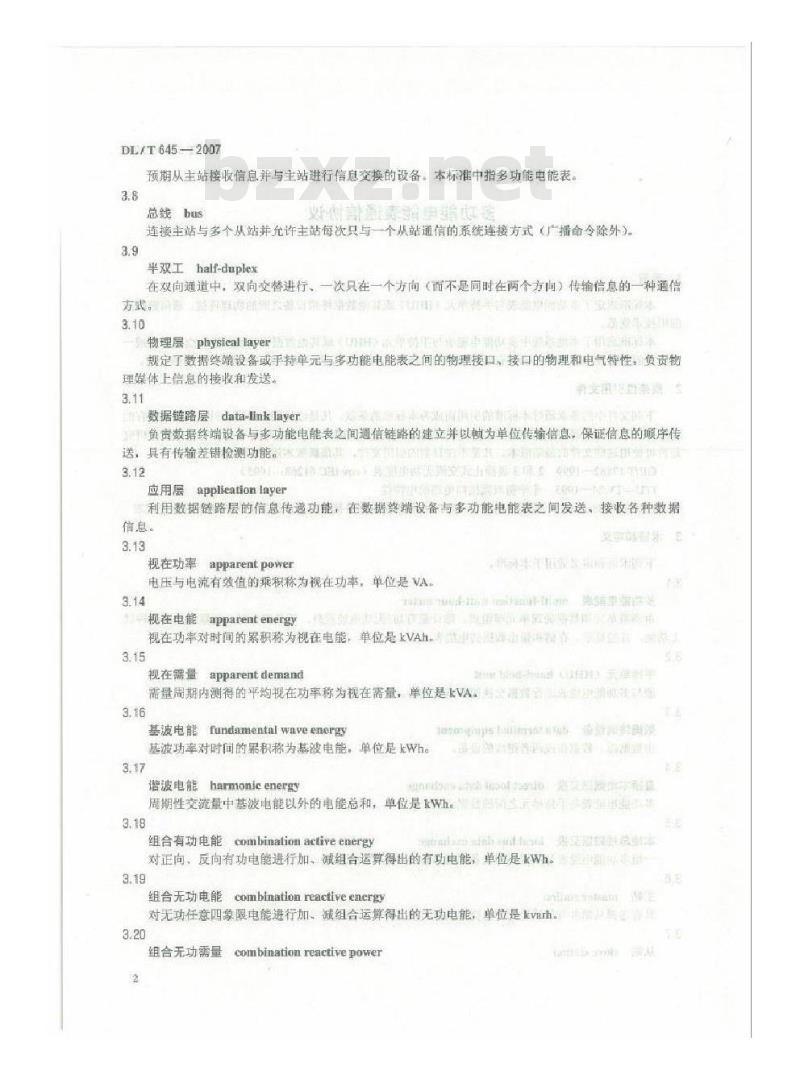

连接主站与多个从站并允许主站每次只与一个从站通信的系统连接方式（广播命令除外）。半双工half-duplex
在双向通道中，双向交替进行、一次只在一个方向（而不是同时在两个方向）传输信息的一种通信方式。高
苏不用
物理层physical layerM
规定了数据终端设备或手持单元与多功能电能表之间的物理接口，接口的物理和电气特性，负责物理媒体上信息的接收和发送。
数据链路层data-link layer
新麦国
把负责数据终端设备与多功能电能表之间通信链路的建立并以顿为单位传输信息，保证信息的顺序传送，具有传输差错检测功能用
应用层applicationlayer
利用数据链路层的信息传递功能在数据终端设备与多功能电能表之间发送，接收各种数据信息。
视在功率 apparentpower
电压与电流有效值的乘积称为视在功率，单位是VA。3.14
视在电能apparentenergy
福拍富
真肯单红师开收
视在功率对时间的累积称为视在电能，单位是kVAh。前更通南丽你池存3.15
视在需量
apparentdemand
bhC武鲜
需量周期内测得的平均视在功率称为视在需量，单位是VA，品清命似做品皆3.16
基波电能fundamental wave energy基波功率对时间的累积称为基波电能，单位是kWh。3.17
谐波电能harmonicenergy
：文信
周期性交流量中基波电能以外的电能总和，单位是正Wh生用示业手新业3.18
组合有功电能combination activeenergy费用
对正向，反向有功电能进行加，减组合运算得出的有功电能，单位是Wh。3.19
组合无功电能combinationrcactiveenergy对无功任意四象限电能进行加，减组合运算得出的无功电能，单位是kvarh3.20
combination reactive power
组合无功需量
需量周期内参与组合运算的四象限无功平均功率的最大值，单位是kya。负荷记录loadprofile
DL/T6452007
多功能电能表按照一定的时间间隔和数据结构连续记录的用电现场的多种负荷变量数据4物理层
4.1接触式红外光口
4.11读数头结构
读数头的结构如图1所示。
环形舱响
奥视园
45(最大
（最小）
红外敬接收器
）元件布置
连接器电缆空间
b）各部件尺寸
注：单位为mm
图1读数头的结构
特外发时器理英
正靓图
34（最大）
6.5(±0.5)
10最大）
4.1.2磁锅的特性参数
吸力：吸力F规定为当磁钢位于一块2mm厚光滑的St12型冲压钢板上所测得的垂直拉力（减去读）数头自重），如图2a）所示。与钢板接触时，F>5N：位于距离钢板2mm处，F>1.5N。3
DLT6452007
装田食
通电确记品
营唐点
）吸力，磁力线方向：N极轴线指向多功能电能表b）无寸内径4-13mm士1mm，外径d-28mm（最小值）注：单位为mme
图2磁钢的特性营数
4.1.3多功能电能表中光口的元件位置多功能电能表中光口的亮件布暨如图3所示。EOE
红外按收器
6.5（±0.5)对群
外发维器
注：单位为mm
图3光口正视图
4.1.4调整
在试验室条件下下心得最佳数据传辅效果，方法为当续数头位于正确位置电奖下垂）时，调准读使其正对者多功能电能表中的红外线接收器，同时调准读费头中的红外线接收数头中的红外线发射器，
器，使其正对着多功能中中的红外线发射器，位置上的微小偏差应不会对性能有较大的影响，但较大的偏差可能会引起光季每的降低。4.1.5光学特性
多比温度为23℃±2℃。
4.1.5.1波长
红外线波长为900mm~1000mm
4.1.5.2发射器
读数头或多功能电能表中的发射器，在距离表面1omm土1mm处产生信号为最佳作用区，称参考面，该参考面处辐照度E的极限值为：ON状态500uW/cm4.1.5.3接收器
信号接收时，读数头或多功能电能表中的接收器，在距离表面10mm士1mm的参考平面处的辐照度Be/R其极限值为：
ON状态ER≥200uWlcm
OFF状态E20uWicm。
4.1.5.4光环境条件
数据传输的光路周围光照强度小于16000x（类似太阳光，包括荧光）。DL/T6452007
4.1.6读数头的电气特性
读数头应能够与数据终端设备进行数据交换，通信接口为TTL电平，也可以符合ITU-TV.24与ITU-TV28的要求。读数头的电气特性如图4所示按口价号
红外发造腰
读款买
红外接收器
电气信号
TXD经读数头的发送数据：
RXD经读敬头的接收数据：
GND-信号和工作电压参者电平：U—工作电压
图4读数头的电气特性
4.1.6.1读数头的使用极限数据（见表1）表1信号电平
OFF状态
进制“1”
MARK（传号）
关断光瀛
Z-3V(V28)
KO.8V（TTL翰入）
-0.5V-0.4V(TTL输出）
注：此处采用TTL负逻辑。
4.1.6.2通信速率
缺省速率：2400bps
MNON状态
进制“0”
SPACE（空号）
打开光源
43WCV28)
22VCTIL输入O
2.4V-U（TTL拍出）
桑研型
吉出进开更
4.1.7工作电源
读数头的电源由与之相连的手持单元或其他数据终端设备提供。及重齿中罪激酬4.2调制式红外光口
4.21调制特性
信号的调制如图5所示。载波频率为38kHz士1kHz4.2.2光学特性
参比温度为23℃土2℃
DL/T645--2007
国金市
4.2.2.1光辐射半角
15°（如图6所示）
4.2.2.2波长
红外线波长为900mm~1000mm。
4.2.2.3发射器
#户惠兴
8）未经调制的电信号
国化用
6）调制后的红外光信号
图5信号与调制
针图6光辆射角
赶用究
发射器在其光轴上距发射器表面1m土10mm处产生红外光信号的辐照度：ON状态E-a
250μwicm
发射器在其光轴上距发射器表面10mm土1mm处产生红外光信号的辐照度：OFF状态E斤≤b)
lμW/cm
4.2.2.4接收器
接收器在其光轴上距接收器表面距离10mm士1mm处红外光辐照度Em，应能满足如下条件：ON状态EeR≥3.5uW/cm
OFF状态Ea2uWlcm
4.2.2.5光环境条件
数据传输的光路周围环境光强度小于50001x时，有效通信距离大于3m，4.2.3电气特性
参照4.1.6：映省速率：1200bps4.2.4使用条件
a）避免强光（日光和荧光）直射红外接收器的接收窗口。工作时应尽量使接收器的光轴与发射器的光轴保持一致。b
避免数据中出现连续多个“0“而当器品c
4.3RS-485标准串行电气接口
中中国信中
本标准采用RS-485标准申行电气接口，使多点连接成为可能。RS-485接口的一般性能应符合下列要求：
驱动与接收端耐静电放电（ESD）土15kV（人体模式）共模输入电压：-7V~12V：
差模输入电压：大于0.2V：
驱动输出电压在负载阻抗542时，最大5V最小15V：新可三态方式输出：
半双工通信方式：
驱动能力不小于32个同类接口：DL/T 645—2007bzxz.net
一缺省速率：2400bps，在通信速率不大于100kbps条件下，有效传输距离不小于1200m：总线是无源的，由多功能电能表或数据终端提供隔离电源。5数据链路层
本协议为主一从结构的半双工通信方式。手持单元或其他数据终端为主站多功能电能表为从站。每个多功能电能表均有各自的地址编码。通信链路的建立与解除均由主站发出的信息顿来控制。每顿由顿起始符、从站地址域、控制码、数据域长度、数据域、恢信息纵向校验码及赖结束符7个域组成。每部分由若干字节组成。
5.1字节格式
每字节含8位二进制码，传输时加上一个起始位（0）、一个倡校验位和一个停止位（1），共11位。其传输序列如图7所示。DO是字节的最低有效位，D7是字节的最高有效位。先传低位，后传高位。传送方向
5.2慎格式
起始位
8位数据
图7字节传输序列
顿是传送信息的基本单元。慎格式如图8所示。说
颠起始符
理师防卖
5.2.1懒起始符68H
地址域
起始待
控制玛
数据域长度
数据域
梭發鸦
结束荷
图8巅格式
标识一慎信息的开始，其值为68H=01101000B。5.2.2地址域A0~A5
偶校验查停止位
RRE精声RL
每年用
原量整
DL/T645--2007
地址域由6个字节构成，每字节2位BCD码，地址长度可达12位十进制数，每块表具有唯一的通信地址，且与物理层信道无关。当使用的地址码长度不足6字节时，高位用“0”补足通信地址999999999999H为广播地址：只针对特殊命令有效，如广播校时和广播冻结等。广播命令不要求从站应答。
地址域支持缩位寻址，即从若干低位起，剩余高位补AAH作为通配符进行读表操作，从站应答慎的地址域返回实际通信地址：
地址域传输时低字节在前，高字节在后。5.2.3控制码C
控制码格式如下所示。
D7传送方向
0：主站发出的命令额
中从站发出的应答慎
D6从站应将标志
0=从站正#应答
以结异常应容
D5后续顿标志
0：无后续数据赖
有后续数拍赖
意教全
5.2.4数据域长度L
D2DIDO
D4~DO功能码
00000:
10010:
10110:
播校时
透数据
读后续敬据
通信地址
冻结能
更安通信避率
修改密码
最大瑞量清零
电表清零
事件清零
L为数据域的字节数。读数据时L≤200，写数据时L≤50，L=0表示无数据域。5.2.5数据域DATA
真信#准遗年
数据域包括数据标识、密码、操作者代码、数据、赖序号等，其结构随控制码的功能而改变。传输时发送方按字节进行加33H处理，接收方接字节进行减33H处理。5.2.6校验码CS
从第一个顿起始符开始到校验码之前的所有各字节的模256的和，即各字节二进制算术和，不计超过256的溢出值。
5.2.7结束符16H
标识顿信息的结束，其值为16H-00010110B5.3传输
5.3.1前导字节
在主站发送顿信息之前，先发送4个字节FEH，以唤醒接收方，5.3.2传输次序
所有数据项均先传送低位字节，后传送高位字节。数据传输举例：电能量值为123456.78kWh，其传输次序如图9所示。
5.3.3传输响应
每次通信都是由主站向按信息慎地址域选择的从站发出请求命令顿开始，被请求的从站接收到命令后作出响应。
收到命令懒后的响应延时T:20ms≤Tg≤500ms字节之间停顿时间T：T≤500ms
5.3.4差错控制
发通方
ABH89H67H45H
接收方
78H56H34H12H
图9传输次序图
DL/T6452007
78H56H3012
ABHS9H
67H45H
字节校验为偶校验，赖校监为纵向信息校验和，按收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息懒，不子响应。5.3.5通信速率
标准速率：600bps
260bps,2400bps,4800bps:9600bpsr19200bpss特殊速率：由厂家现定
修改通信遇时特征字仅在Bito~Bit7，通信速率特征专见附录C，特征字的各位不充许组合使用个二进制位为1时有效。
从站发确认应答慎或否人应答顿，收到从站通信速率的变重音先由主站向从站发变更速率请求确认顿后，双方人！的新速率进行以后的通信，并在通信绩束后保持更改速率不变。注：最大通信上中受光电头或多动能电任光学接口的限箱，出受书力能电能表数据处理单元中工作时钟顺率的限动。6数据标识
6.1数据标识结构
数据标试编用理个字节区分不同教搭项，四学节分别用DIDEDI和DL代表，每字节采用十六进制编码。数括大型分为七类：电能至、最大需量及发生时间、变量、事件记率、参变量、冻结量、负荷记录。数据标认具体定义见附录A的A2数据标识编码DL
6.2数据传输形式
数据标识码标识单个数指项或数据项集合。单个数据项可以用附录A的2中对应数据项的标识码唯一地标识。当请求访间由若干数据项组成的数据集合时，可使用数据块标识码。实际应用以数据标识编码表定义内容为准。
6.2.1数据项、数据块
6.2.11数据项
除特殊说明的数据项以ASCII码表示外，其他数据项均采用压缩BCD码表示。6.2.1.2数据块
数据标识DL、DII、DIL中任意一字节取值为FFH时《其中DL不存在FFH的情况），代表该字节定义的所有数据项与其他三字节组成的数据块。6.2.2举例
）标识码DIDIDLDL-00010000H（数据项）表示当前正向有功总电能标识码DI,DIDLDLo-000100FFH（数据块）表示正向有功总电能数据块，包含当前、上1结算b
日~上12结算日正向有功总电能数据标识码DLDI,DIDIo-0001FFO0H（数据块）表示当前正向有功电能数据块，包含总，费率1、费率2-的当前正向有功电能数据。9
