【机械行业标准(JB)】 电除尘器设计、调试、运行、维护 安全技术规范

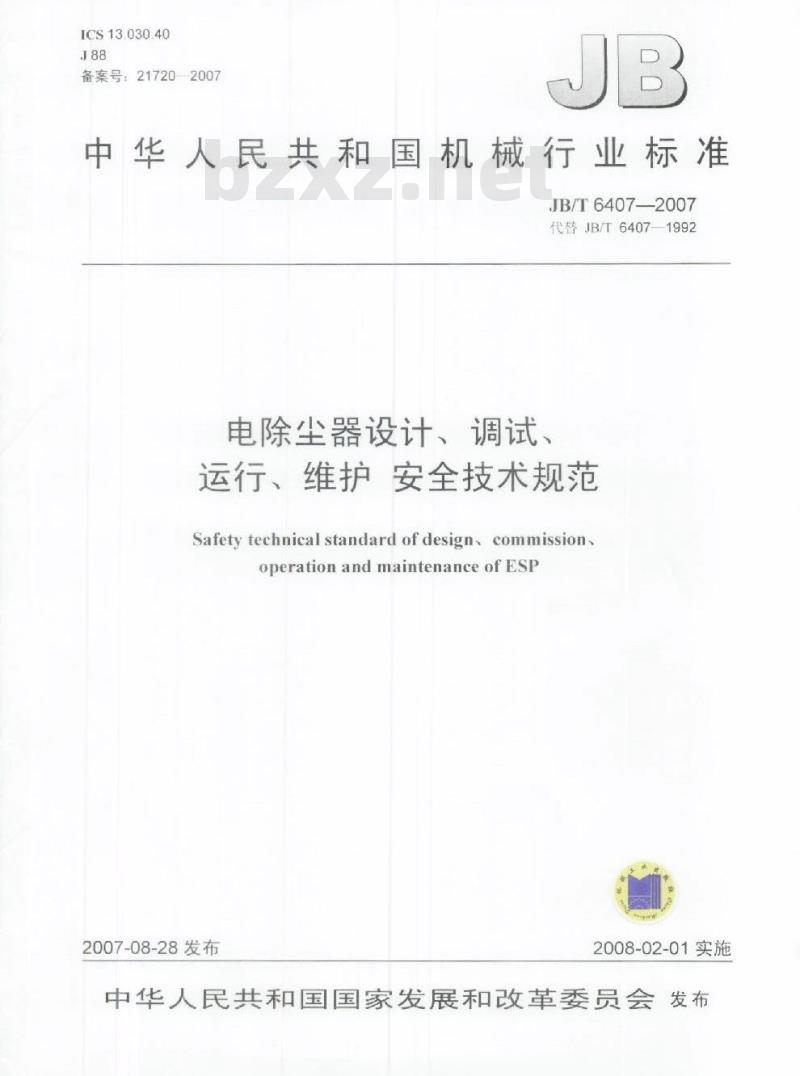

ICS13.030.40
备案号：217202007
中华人民共和国机械行业标准
JB/T6407—2007
代替JB/T64071992
电除尘器设计、调试、
运行、维护安全技术规范
Safety technicalstandard of designcommissionoperationandmaintenanceof ESp2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
调试，
调试前的检查及要求
5.2调试
6运行
7维护
附录A（规范性附录）电除尘器空载升压试验方法表A1电场空载击穿电压值
JB/T6407-2007
JB/T6407--2007

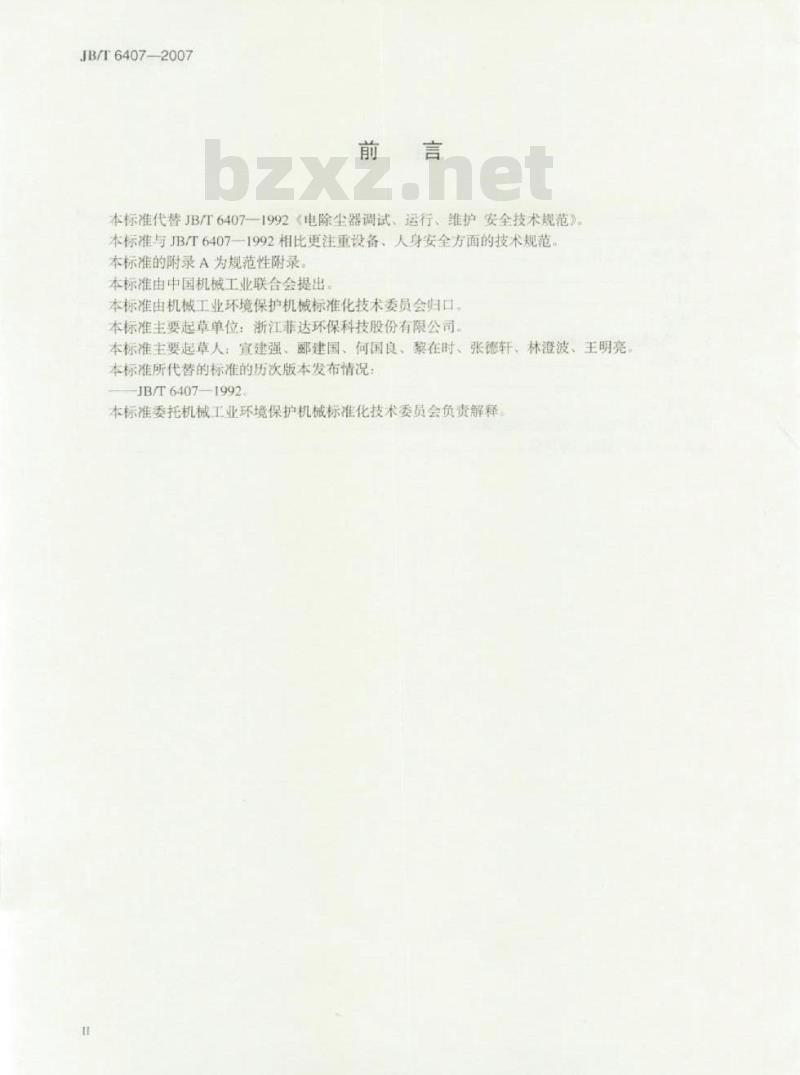

本标准代替JB/T6407—1992《电除尘器调试、运行、维护安全技术规范》本标准与JB/T6407一1992相比更注重设备，人身安全方面的技术规范本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出本标准由机械工业环境保护机械标准化技术委员会归口本标准主要起草单位：浙江菲达环保科技股份有限公司。本标准主要起草人：宣建强、郡建国、何国良、黎在时、张德轩、林澄波、王明亮本标准所代替的标准的历次版本发布情况JB/T6407—1992
本标准委托机械工业环境保护机械标准化技术委员会负责解释1范围
JB/T6407-2007

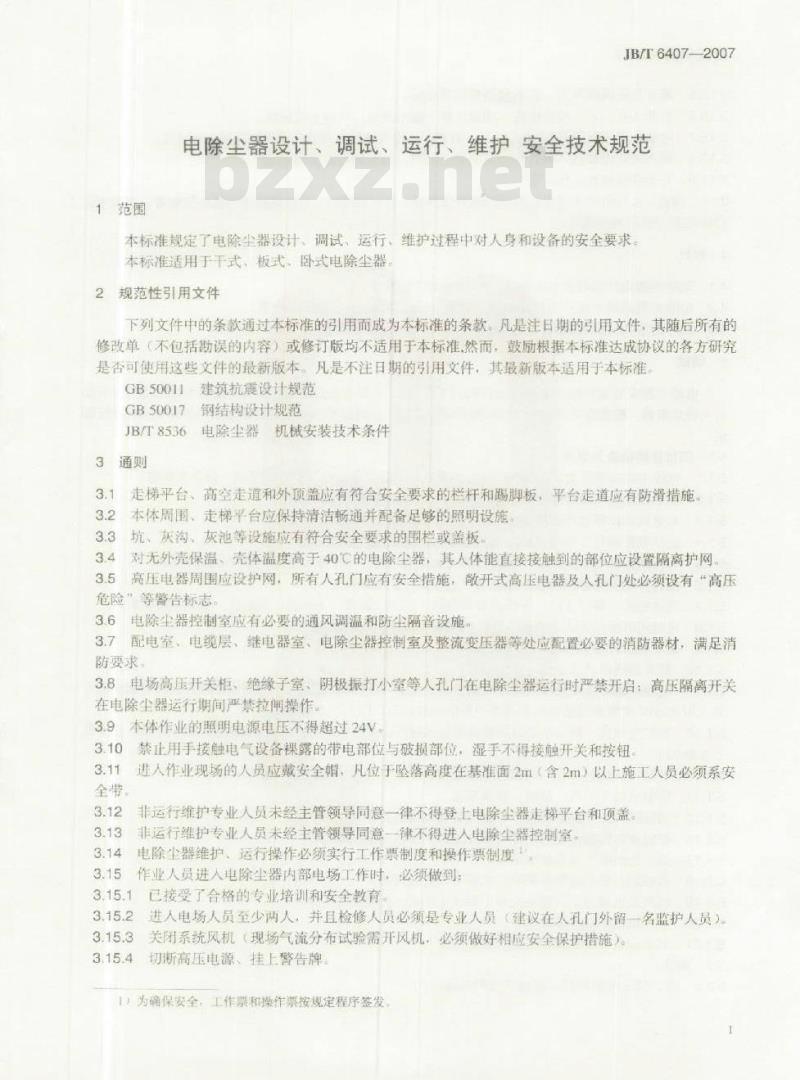

电除尘器设计、调试、运行、维护安全技术规范本标准规定了电除尘器设计、调试、运行、维护过程中对人身和设备的安全要求本标准适用于干式、板式卧式电除尘器规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB50011建筑抗震设计规范
GB50017钢结构设计规范
JB/T8536电除尘器机械安装技术条件3通则
走梯平台、高空走道和外顶盖应有符合安全要求的栏杆和踢脚板，平台走道应有防滑措施3.2
本体周围、走梯平台应保持清洁畅通并配备足够的照明设施3.3
坑、灰沟、灰池等设施应有符合安全要求的围栏或盖板，3.4对无外壳保温、壳体温度高于40℃的电除尘器，其人体能直接接触到的部位应设置隔离护网3.5高压电器周围应设护网，所有人孔门应有安全措施，散开式高压电器及人孔门处必须设有“高压危险”等警告标志
3.6电除尘器控制室应有必要的通风调温和防尘隔音设施3.7配电室、电缆层、继电器室、电除尘器控制室及整流变压器等处应配置必要的消防器材，满足消防要求
3.8电场高压开关柜、绝缘子室、阴极振打小室等人孔门在电除尘器运行时严禁开启：高压隔离开关在电除尘器运行期间严禁拉闸操作。3.9本体作业的照明电源电压不得超过24V3.10禁止用手接触电气设备裸露的带电部位与破损部位，湿手不得接触开关和按钮3.11进人作业现场的人员应戴安全帽，凡位于坠落高度在基准面2m（含2m）以上施工人员必须系安全带
3.12非运行维护专业人员未经主管领导同意一律不得登上电除尘器走梯平台和顶盖3.13非运行维护专业人员未经主管领导同意一律不得进入电除尘器控制室。3.14
电除尘器维护、运行操作必须实行工作票制度和操作票制度作业人员进人电除尘器内部电场工作时，必领做到：3.151
已接受了合格的专业培训和安全教育进人电场人员至少两人，并且检修人员必须是专业人员（建议在人孔门外留一名监护人员）关闭系统风机（现场气流分布试验需开风机，必须做好相应安全保护措施）。切断高压电源、挂上警告牌
1为确保安全，工作票和操作票按规定程序签发JB/T6407-2007
断开高压隔离开关，转至接地位置并锁定3.15.5
3.15.6打开人孔门后，对放电极（用接地棒）接地放电，并挂上接地线3.15.7电场内温度已降低到40C以下，有害、有毒气体浓度符合有关劳动保护条例规定3.15.8确认防止电加热、振打投运及突然送蒸汽、热风的措施已经完成3.15.9安全联锁装置工作正常。3.16调试，运行值班人员进行高压隔离开关操作、装拆接地线、对放电极进行接地放电等，均须穿戴合格的绝缘手套和绝缘靴
4设计
4.1电除尘器设计应符合GB50011和GB50017的要求4.2电除尘器载荷中灰斗活荷标准值，应按电除尘器满灰斗的储灰量计算。4.3灰斗的容积应满足最大含尘量满负荷运行8h的储灰量需要5调试
电除尘器安装或检修完毕必须进行调试工作，调试人员应认真阅读设备安装说明书和使用说明书及有关技术资料，熟悉设备性能、结构和操作规范，按照经规定程序批准的试验方法、步骤和要求进行调试
5.1调试前的检查及要求
5.1.1电除尘器安装质量应按JB/T8536的规定，电场内部已全面检查、清理，确认无杂物5.1.2
支承轴承安装时的临时定位装置和电除尘器其他临时设施已拆除减速机油位符合产品使用要求，且无漏油现象，外壳保护罩完好振打装置旋转方向成正确，锤头无卡涩，传动机构工作正常对采用顶部电磁振打时，其振打锤安装位置正确，对中度和提升高度符合设计要求振打传动安全保护装置工作正常（过电流保护或保险片）。支承瓷套、棒形支柱、穿墙套管等绝缘子无裂纹破损，不积灰、不结露，耐压满足要求电场内部确认无人，所有大孔门已密封，并技人安全联锁装置灰斗料位计调试合格，工作正常所有加热器调试合格，工作正常。电除尘器单设接地网，其接地电阻小手22，电场阴、阳极间的绝缘电阻应符合向电场供电要5.1.11
求（用2500V兆欧表测量电场和高压回路的绝缘电阻：应大于500MQ）5.1.12振打电动机、卸灰电动机及其电缆绝缘应符合要求（用500V兆欧表测量其绝缘电阻，应不低于0.5M2
3各高、低压柜（盘）内部应清洁无杂物，各电气连接部位连接良好5.1.13
阻尼电阻无积灰、烧熔、断线现象。高压隔离开关操作灵活，并将开关处电场位置。整流变压器油位正常，呼吸器硅胶未失效，工作接地良好高、低压电气设备接地可靠。
各控制系统的报警和跳闸功能正常、灵敏可靠。输灰系统排灰能力满足电除尘器收尘要求，且能正常工作上位机及通讯系统正常
其他设备符合相关标准或规程的规定，5.2调试
高、低压电源调试，按电气说明书进行5.2.1
JB/T6407—2007
5.2.2空载通电升压试验，见附录A。调试工作必须确定一名熟悉电除尘器结构、性能的总指挥，统指挥，并作好以下安全保护工作：a）与调试无关人员必须撤离电除尘器现场，指定专职安全员进行安全监护，在走梯口设置安全标牌或安全网，未经总指挥同意，任何人不得进人试验区域b）监护及操作人员与总指挥必须有可靠的通讯联络对于高位布置的整流变压器，采用电源并联对电场供电进行空载升压试验时，必须采取严格的C
安全措施，保证临时高压引线与设备外壳的距离不小于异极间距的12倍，人员离临时引线距离不小于2m
d）雨、雪、雾、大风等恶劣天气，禁止进行并联供电升压试验6运行
投运前对设备再进行全面的检查，并按规定办理好工作票6.1
6.2运行前24h，将灰斗加热系统投人运行6.3运行前8h，大梁绝缘子室加热器、阴极振打电瓷转轴室加热器投入运行。6.4
同时将所有振打装置、排灰系统投人运行。主机起动，烟尘进人电除尘器，烟气中易燃、易爆物质浓度
烟气温度
运行压力应符合设计要求。
当烟气条件严重偏离设计要
求，危及设备安全时，不得投运电除尘器。6.6电除尘器在高压输出回路开路状态下，正常状态禁止高压电源开启。在进行高压回路开路试验时，必须配备相应安全措施
必须作好有美运行记录
停机时先将电场电压降到零，再断开主接触器停机后将振打及排灰系统置干连续运行状态待灰斗租灰排完后、停运振打、排灰及灰斗加热系主机停运时间不长，且无检修任务，电除尘器处于备用状态时，要求：6.10.1
电加热、灰斗加热、热风加热系统继续运行。振打、排灰系统仍安工作状态运行。必要时用热风加热电场
运行中发现下列情况之
一，必须停止向相应电场供电，排除故障重新启动：6.11.1
运行中一次电流上冲超过额定值高压绝缘部件闪络严重
阻尼电阻闪络严重基至起火。
整流变压器超温报警、喷油、漏油、声音异常供电装置发生严重偏励磁
电流极限失控
供电装置经两次试投均发生跳闸m控硅散热片温度超过60
出灰系统故障造成灰斗堵灰。
6.11.10烟气工况发生严重变化，出现危及设备、人身安全的情况6.12灰斗积灰的处理
6.12.1当灰斗积灰至高料位报警时，必须检查输灰系统的运行情况，并采取措施保证输灰畅通，对该灰斗实行优先排灰，以降低灰位，解除高料位报警6.12.2当灰斗积灰至电场跳闸时，在停止向相应电场供电的同时，必须关闭相应电场的阳极振打，以防阳极系统发生故障，同时必须进行强制排灰或通过紧急排灰装置排灰，以保证设备安全3
JB/T64072007
6.12.3强制排灰时必须做好安全措施，确保人身安全，严防灰搭桥时，由于受到外力作用，突然下坠而造成事故
6.12.4事后应分析积灰原因，检查输灰系统、料位计、灰斗加热和保温是否完好，彻底消除故障，防止事故重复发生
6.12.5在没有采取可靠措施的情况下，严禁开启灰斗人孔门放灰7维护
对电除尘器必须进行巡回检查，发现问题及时处理巡回检查排灰系统和灰斗料位计工作状态。每周对所有传动件润滑油进行一次检查，不符合要求的进行处理。及时更换整流变压器呼吸器的干燥剂，每年进行一次整流变压器绝缘油耐压试验。定期测量电除尘器的接地电阻。定期进行高压直流电缆的耐压试验定期检查接地线和接地情况，确保导电性能良好。定期检查继电器和开关箱的锁，门，确保完好定期检查各指示灯和报警功能，确保完好7.9
停机后，电场应自然冷却（特殊情况，应按规定程序批准的特殊措施进行冷却》7.10
7.11检修人员进人电场必须按3.15要求执行，电场内部检修人员必须穿戴安全帽、防尘服、防尘靴防腐手套等劳保用品，同时作好安全监护工作7.12按产品使用说明书和相应技术要求做好检查、维护工作3必须作好有关维护记录
A.1试验目的
附录A
规范性附录
电除尘器空载升压试验方法
检验电除尘器阴阳极间距的保持性及高压部件对接地系统的绝缘状况A.1.2
检验电除尘器电控设备的安装质量及电气元件的性能A2试验条件
应确认电场已安装调整合格，电场内无杂物，绝缘子、瓷轴应擦拭于净用2500V兆欧表测量电场和高压回路的绝缘电阻，应大于500M2用500V兆欧表测量低压回路的绝缘电阻：应大于0.5MJB/T6407-2007
应确认电气线路施工正确，每一子系统控制正确到位，高压整流变压器及其控制系统单项试验复查设备工作接地及保护接地系统的可靠性，测定设备接地电阻要求小于22。充分落实试验安全措施，对人孔门和高压引人隔离开关进行重点监察。禁止雨天、雾天，大风天进行试验
绝缘子加热系统、瓷轴电加热器应在空升8h前投人运行A.3试验方法
A.3.1试验设备
满足相应电压等级的直流高压测量装置、2500V兆欧表、500V兆欧表、接地棒、电工工具及通讯工具
A.3.2试验项目
A.3.2.1静态空电场升压试验。试验在常温空气介质和设备静态的条件下进行试验时，系统风机和振打系统不启动，电场无烟气通过A3.2.2动态空电场升压试验。试验在常温，空气介质、无烟气通过的条件下进行，试验时，振打系统投人手动状态，引风机运行
A.3.3试验内容
测务电场市究电压值
测定各电场不同二次电流下的电压值，并绘制伏安特性曲线A.34
试验程序
组织试验有关人员和安全监察人员确定试验总指挥统一指挥，明确各人职责，逐项实施用高压整流电源对相应电场进行升压，直至二次电流达到额定值，升压过程中如有故障，及使电源利电场都处于正常状态。如果单台电源在二次电流达到额定值时，二次电压升不到击穿时排除
电压值，可以采用两台相同型号电源并联后对一个电场送电并联送电，升压须同步进行。并联送电的二次电压值取平均值，二次电流值为两台电源之和A.3.4.4为了便于相互比较，不论电源大小，一般按二次电流值分10档进行试验和记录A.3.4.5
二次电压表校正：试验时在高压部位并接直流高压测量装置，并按电流额定值的三分之二值5
JB/T6407-2007
校核控制柜的二次电压表（一般此工作在设备出厂前已进行）A.3.4.6高压电源高位布置时并联供电接线示意图（图示为电源A、B对电场B送电）越挂绳
绝换维（>500mm）
连楼草线
电源A
高压开关
金电场日
电源B
高压开关B
通过高压开关和联络母线可方便地实现并联供电A.3.4.7高压电源低位布置时，
A.4评定标准免费标准bzxz.net
A.4.1电场的空载击穿电压，受空气湿度、温度、海拔，电场面积大小等因素的影响A.4.2在海拔不超过1000m，常温条件下，电场空载击穿电压值应达到表A.1要求表A.1电场空载击穿电压值
异极距为200mm时，二次电压值U电场空载击穿电压值
异极距每增加10mm时，二次电压增值4Ukv
当海技高于1000m，不超过4000m时，从1000m起，海找每升高100m，二次电压值允许降低1%A.4.3如电场空载击穿电压值达到表A.1要求：且相同极配型式的电场伏安特性曲线相似，则判定电场空载升压试验合格。
由于伏安特性曲线是否相似较难判断，一般可对比相同二次电压时的二次电流差值，如二次电压相同时，次电流差值的绝对值在10%以内，则认做伏安特性邮线相似
