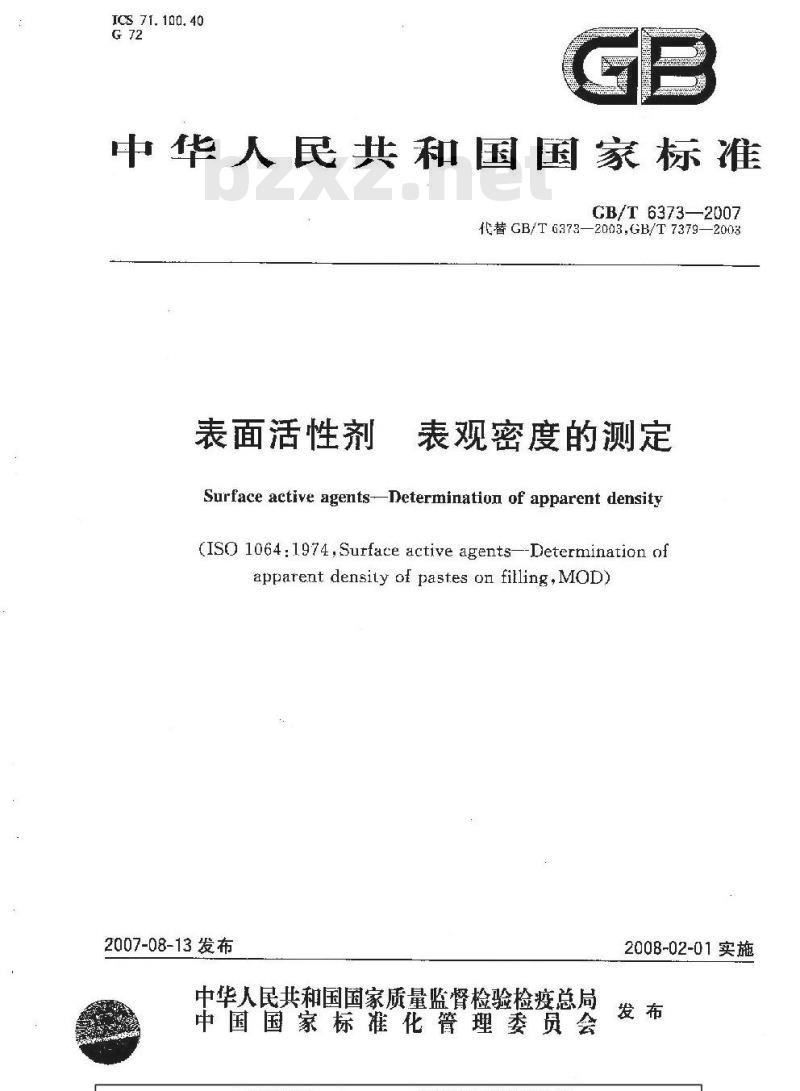

【国家标准(GB)】 表面活性剂 表观密度的测定

ICS 71. 100. 40
中华人民共和国国家标准
CB/T6373—2007
代替GB/T6373—2003,GB/T7379—2003表面活性剂
表观密度的测定
Surface active agents-Determination of apparent density(ISO 1064:1974, Surface active agents--Determination ofapparent density of pastes on filling, MOD)2007-08-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-02-01实施

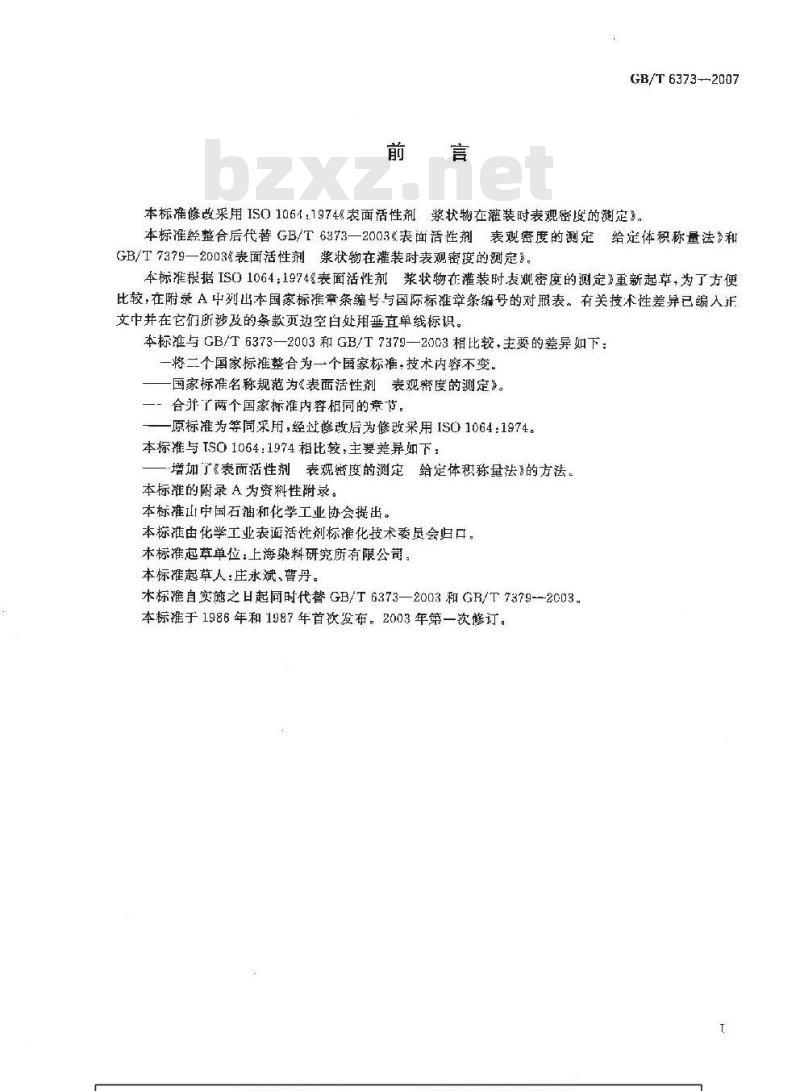

GB/T6373--2007
本标准修改采用IS01064:1974《表面活性剂浆状物在灌装时表观密度的测定》。本标准经整合后代替GB/T6373—2003《表面活性剂表观密度的测定给定体积称量法》和GB/T7379—2003%表面活性剂浆状物在灌装时表观密度的测定》。本标准根据ISO1064：1974《表面活性剂浆状物衣灌装时表观密度的测定》重新起草，为了方便比较，在附录A中列出本国家标准章条编号与国际标准章条缩号的对服表。有关技术性差异已编入正文中井在它们所步及的条款页边空白处用垂直单线标识。本标准与GB/T6373—2003和GB/T7379—2003相比较，主要的羞异如下：一将二个国家标准整合为一个国家标准，技术内容不变。一国家标准名称规范为表面活性剂表观案度的测定》。一合并了两个国家标准内容租同的意节。原标准为等同采用，经过修改后为修改采用ISO1064：1974。本标准与TSO1064：1974相比较，主要差异如下：增加了《表面活性剂表观豁度的测定给定体积称量法》的方法。本标准的附录A为资料性附录。
本标推山中国石油和化学工业协会提出。本标准由化学工业表面活性剂标准化技术委员会归口。本标准起草单位：上海染料研究所有限公司。本标准起草人：庄永斌、普丹。本标准自实施之日起同时代替GB/T6373—2003和GR/T7379--2003。本标准于1986年和1987年首次发布。2003年第一次修订。1范围
表面活性剂表观密度的测定
GB/T 6373--2007
本标准规定了测益一定体积的粉状物的质量来谢定表面活性剂表观密度的方法。本标准适用于自由流动的粉状物或题粒状表面活性剂物料，也可适用于有团快的粉状表面活性剂但这些团块应是容易被松散且题粒又不被破碎的物料。本标谁还规定了浆状、音状的表面活性剂或类似状态产品装时表观密度的测定方法2规范性引用文件
下列文件中的条款通过本标准的引用而成为标推的条款。凡是注日期的引用文件，具随后所有的参改单（不包括勘误的内容）或修订版均不适用于术标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注月期的引用文件，其最新版本适用于本标谁：GB/T6372表面活性剂和洗涤剂样品分样法（GB/T6372—2006,ISO607:1980，TT)3术语和定义
下列术语和定义适用于本标准。表观密魔(p)apparent density
在标准条件下，粉状物占有1mL体积的质量，以克每毫升（g/mL)表示：4原理免费标准bzxz.net
给定体积称量法
在规定条件下，试样从一个具有规定形状的漏斗中白由下落，装满一个已知尺寸及质量的受器中涟该释品的质量。
4.2浆状物在灌装时表观密度的測定在试样条件下，链满已知体积的容器所需的样品质量，用称量法测定。5仪器和设备
5.1粉状物表观密度测定装置（见图1)5. 1. 1斗
漏斗可采用不锈钢塑料、木材及其他材料制成。与流动粉状物接触的所有表面均应光滑，不允许由于粉状物的流动而产生静电。测定自由流动的粉状物时，孔的内径采用40MM,而测定有团块趋势的粉状物时，则孔的内径采用60mru.
5.1.2受器
受器的容鼠为500mL，可采用不锈钢，塑料，木材及其他材料制或。受器应进行校准：校准方法按6.1规定进行。再通过机械加工边缘方法，使受器容量为500mL±0.5mL。5.1.3支架
支架应使斗和受器间的相对位置固定，用定位销通过圆形法兰和支架顶板的孔固定漏斗，底板与受器之间也可采用定位销将其周定在漏斗下正中央。5.1.4截止板：110mm×7mm
GB/T6373—2007
与孔平行的圆法兰
直尺：长度为150
5.1.6玻璃板：100mmX
9108（112)
40（060)
粉状物表观
四个定位销
测定装置示意图
截止板
110x70
隐简形变
单位为毫米
（第三个实往明）
S。 mm外径 30 mm,高188 mm。该不锈钢管子带有一个外凸缘形5.1.7不锈钢管，具体尺寸：内
制子，使柱形容器上端与制子按触，不锈钢管子在口缘下的长度至少比柱形容器内高低5mm。5.2浆状物表观密度测定装置（见图25.2.1不锈钢活塞，外径25.9mm，质量约770g。括塞能在不锈钢管子内部自由移动。底部是封闭的，上部有制子，防止活塞从管了的下觉落出，一只可加础码的称盘装在活塞的顶部，以保持在规定内谨装的速度。
5.2.2柱形容器，由硬性物料做成，它不被待测产品所侵蚀，尺寸为内径30.4mm，高度约70mm，容量50mL（在20℃时）。该容器紧套在不锈钢管子的底部。柱形容器有一平底，它的上缘是抛光的，内径略大于不锈钢管子的外径，允许不锈钢管子在柱形容器内部沿着它的轴移动，仅有小的问隙。容器的上端装有一块平的橡皮垫圈，使其表面紧贴在容器的抛光边上，以防止柱形容器的边被物料沾污。垫图的边上有一小裂口，使其易拆卸。5.2.3升降台，使柱形容器缓慢而均匀地落下。6测定
6.1粉状物表观容
6.1.1受器的校准
带有可
周节制作的
不锈钢活塞
不锈钢香
耗形客司
仅器的我面图
物表观密度测定装置示意图
GB/T6373—2007
g，置于一个水平面上，用刚煮沸过冷却至20℃的蒸馏水充满受器并将干净的空受器称准
轻轻敲打器壁，以除去气减，环重的玻璃板水平地放到受器迅缘上慢地移动玻璃板使之通过水表面。在快要通过时，再加1
L~2mL蒸馅水至受器中并移动此板至完全覆盖受器，用滤纸擦干露在外面的玻璃板下面及受器外面的水，然后称准至C.1g。受器的容积V，单位为毫升（mL），用式（1)求得：V
式中：
受器的质量，单位为克（g）：
玻璃板的质量，单位为克（g)：m-(me+mt)
充满水并覆盖玻璃板的受器的质量，单位为克（g）；蒸馅水密度（20℃时，近似值为1g/mL），单位为克每毫升（g/mL）。6.1.2试样的制备
通过搭品受器使试样中任何团块分散，但必须避免粉状物颗粒破碎。为获得均匀试样也可按GB/T6372进行试样的制备。
GB/T 6373--2007
6. 1.3剩定
将斗放在支架上，称重过的受器放在固定的位置上。用被止板盖住漏斗的底部，紧贴着开斗，并用手托往截止板。将试样倒人漏斗，直到顶部，然后迅速移去截正板，漏斗内试样流人并溢出受器，取出受器，并置…平面上，用直尺小心地将粉面刮平，并用干布将受器外壁擦净，将受器称重称谁至0.1g。对每一试样，以不同部性取样，至少进行2次测定。6.1.4结果的表示
6. 1.5 计算方法
试样的表观密度(p)以克每毫升(g/mL)表示，用式(2)求得：panm
式中：
受器的质量，单位为克（g)；
m\\受器及受器内的试样的质量，单位为克（g）；V——受器的容积，单位为毫升(mL)若重复性好，以两次定的算术平均值作为测定结果，若重复性不好，则重复测定。表观密度（p）用3位有效数字表示。
6.1.6重复性
由同一分析人员连续进行两次测定，测定结果的误差应不超过平均值的5%。6.1.7试验报告
试验报告应包括以下内容：
8）完成试样竖定样品所的详细资料：b）试样是否结块;
所用方法的参考资料：
所用漏斗的类型（孔径是40mm或60mm）d）
所用的方法及结果；
谢定时所发生的异常情况：
g）本标准未涉及到的内容。
6.2骤状物表观密度的测定
测定在20℃+2℃的温度范围内进行。6.2.1仪器的准备
固定不锈钢管子在支架上，使其完全垂直，将清洁且称重过的柱形容器（从底部套入，直至它碰劑不锈钢管子凸缘制子，将橡皮垫图正确地放置在柱形容器的上缘。6.2.2柱形容器的灌装
将待谢试样灌装于不锈钢管子中，直至离上端30mm，插人不锈钢活塞并将磁码放置在活塞的称盘上，以确保试样均匀地落下。调节升降台，以恒速缓慢地降低柱形容器，使试样中的空气可通过存在于柱形容器和管子的间隙逸出，在不锈钢活塞的压力下，样品进人到柱形容器中，调节下降的速度在2 min内使试样滋满柱形穿器。
当柱形容器顶部和不锈钢管子底成一直线时，移去放置在活塞上的础码，并放一片金虑板在柱形容器工，以防止试样从不锈钢管子继续流下，同时除去柱形容器外多余的试样，使试样的上端表面是平的，并与柱形容器的上缘呈水乎，
6.2.3测定
除去橡皮垫圈后，称重柱形容器，称准至0.1吕。为了简化操作，采用一个与柱形容器重量相间的磁码。对实验室试样进行5次测定。4
6.2.4结果的表示
6.2.5计算方法
GB/T 6373—2007
在20℃上2℃，试样在谨装时的表观密度（o)，以克每毫升（g/ml）表示，由式（3）给出：o
式中：
柱形容器的质鼠，单位为克(g)；Pri
柱形容器装时的质量，单位为克（8)；V-柱形穿器的容量，单位为毫升(mL)。取5次测定的算术平均值作为测定结果。6.2. 6 重复性
同一操作者进行两次测定之差应不超过0,1g/mL。6.2.7试验报告
试验报告应指明所得的结果，并阐明以下内容：a）被测物的名称；
b）活性物的浓度，
c）测定的温度；
d）测定容器的睿量；
e）满装时间；
f）柱形容器内试样的质量，
另外，试验报告应叙述本标准中未叙述的操作细节，以及影响试验结果的任何情况，试验报告应详细揭述完成试样的所有细节，
GB/T6373-2007
附录A
（资料性附录）
本标准章条编号与国际标准IS01064：1974章条编号对照表A.1给山了本标准章条编号与国际标准ISO1064：1974章条编号对照一览表.表^.1本标准章条编号与国际标准ISO1064：1974章条编号对照木标准章条编号
对应的阿际标难意条编号
1（第一行至第三行系增加部分）无（系增加部分）
无（系增珈部分）
无(系增加部分)
无（系增加部分）
尤（系增瓜部）
无（系增加部分）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
