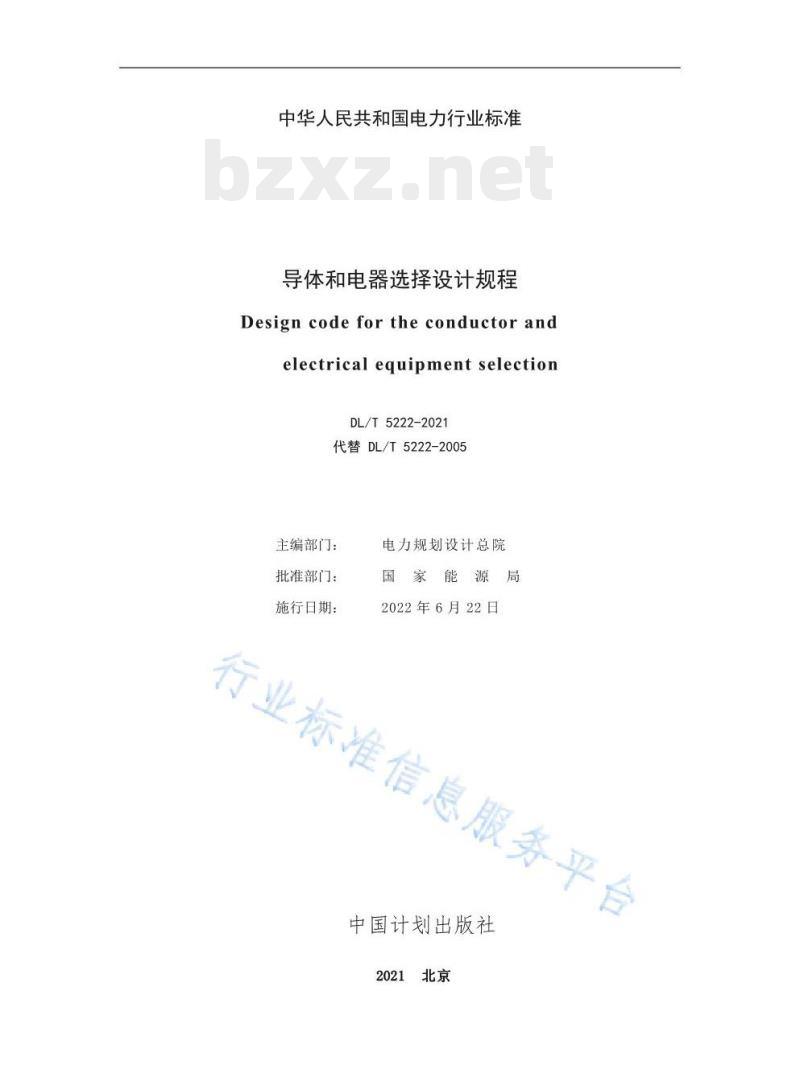

【DL电力标准】 导体和电器选择设计规程

DL/T 5222—2021.Code for design of the conductor and electrical equipment selection.

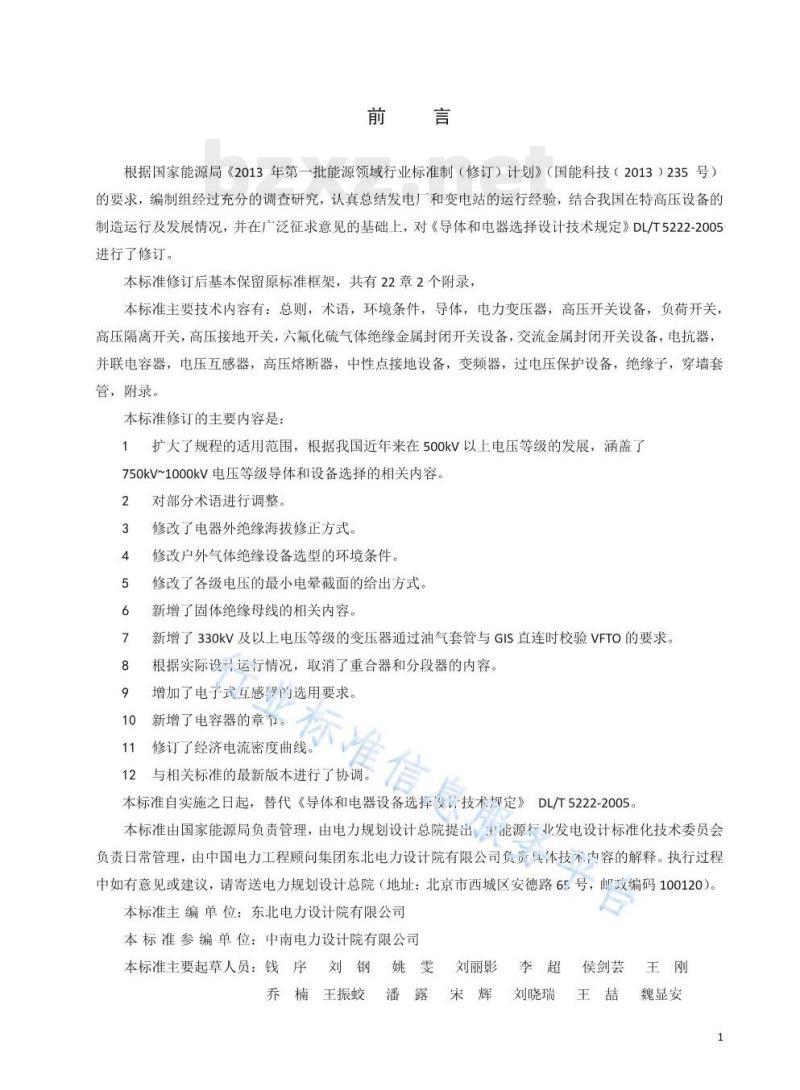

1总则
1.0.1为了使发电厂和变电站设计中导体和电器的选择满足安全可靠、技术先进、经济适用、符合国情的要求，制定本规程。
1.0.2本标准适用于发电厂和变电站中电压等级为交流3kV~1000kv导体和电器的选择。
1.0.3导体和电器选择设计除执行本标准的规定外，尚应执行国家现行有关标准的规定。
3基本规定
3.0.1导体和电器选择应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展。
3.0.2导体和电器选择设计贯彻国家的经济技术政策，要考虑工程发展规划和分期建设的可能。
3.0.3 选用电器的最高工作电压不应低于所在系统的最高电压值，电压值应按现行国家标准《标准电压》GB/T156的规定选取。
3.0.4设备的额定电流宜按现行国家标准《标准电流等级》GB/T 762的相关规定选取。
3.0.5 选用导体的长期允许电流不应小于该回路的持续工作电流。对于断路器、隔离开关、组合电器、封闭式组合电器、金属封闭开关设备、负荷开关、高压接触器等长期工作制电器，在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求。
3.0.6校验导体和电器动稳定、热稳定以及电器开断电流所用的短路电流，应按系统最大运行方式下可能流经被校验导体和电器的最大短路电流。系统容量应按具体工程的设计规划容量计算，并考虑电力系统的远景发展规划。
确定短路电流时，应按可能发生最大短路电流的正常运行方式，不应按仅在切换过程中可能并列运行的接线方式。
3.0.7校验导体和电器用的短路电流可按现行国家标准《三相交流系统短路电流计算》GB/T 15544的规定进行计算，也可按本规程附录A的规定进行计算。
3.0.8 用最大短路电流校验导体和电器动稳定和热稳定时，应选取被校验导体或电器通过最大短路电流的短路点，选取短路点还应遵守下列规定:
1对不带电抗器的回路，短路点应选在正常接线方式时短路电流为最大的位置;2对带电抗器的3kV~10kV出线和厂用分支回路，校验母线与母线隔离开关之间隔板前的引线和套管时，短路点应选在电抗器前;校验其他导体和电器时，短路点宜选在电抗器之后。
3.0.9计算分裂导线次档距长度和软导线短路摇摆时，应选取计算导线通过最大短路电流的短路点。
3.0.10用最大短路电流校验开关设备和高压熔断器的开断能力时，应选取使被校验开关设备和熔断器通过的最大短路电流的短路点。短路点应选在被校验开关设备和熔断器出线端子上。
3.0.11校验电器的开断电流，应按通过电器的最严重短路型式计算。
3.0.12仅用熔断器保护的导体和电器可不验算热稳定;除用有限流作用的熔断器保护者外，导体和电器的动稳定仍应验算。
用熔断器保护的电压互感器回路，可不验算动、热稳定。
3.0.13在校验开关设备开断能力时，短路开断电流计算时间宜采用开关设备的实际开断时间。
