【电力行业标准(DL)】 城市电力电缆线路设计技术规定

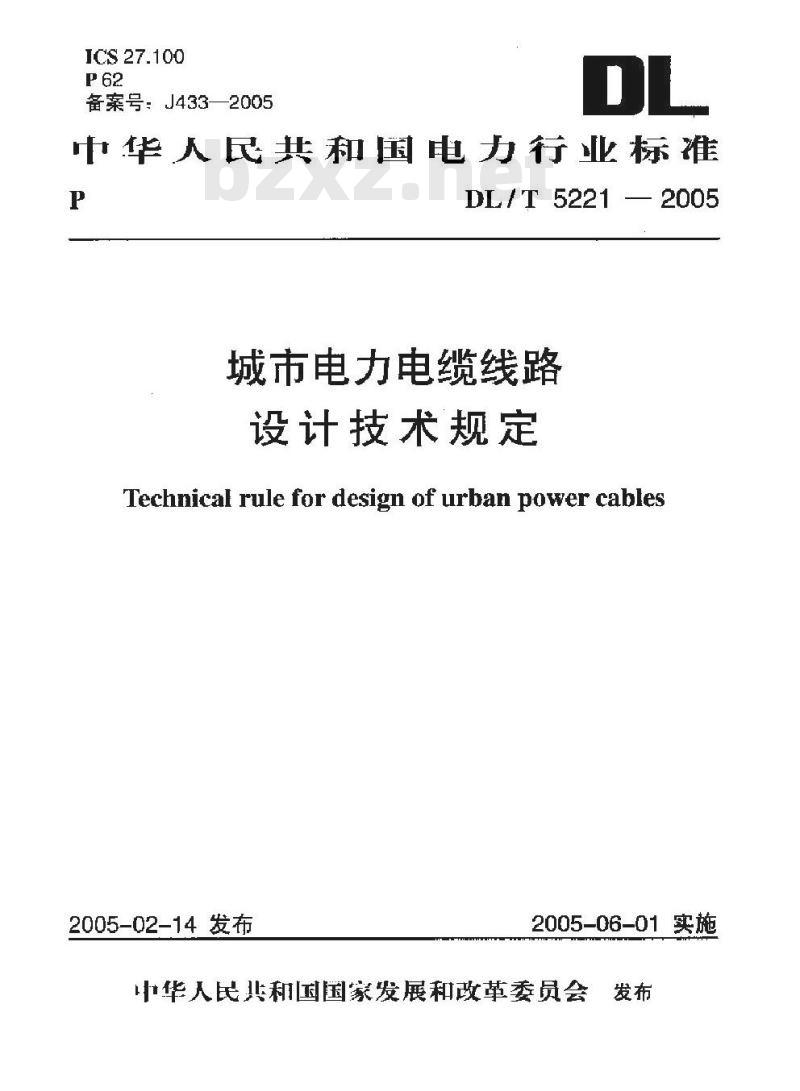

JCS 27.100
备案号：J433—2005
中华人民共和国电力行业标
DL/T5221—2005
城市电力电缆线路
设计技术规定
Technical rule for design of urban power cables2005-02-14发布
2005-06-01实施免费标准bzxz.net
中华人民共和国国家发展和改革委员会发布前苔

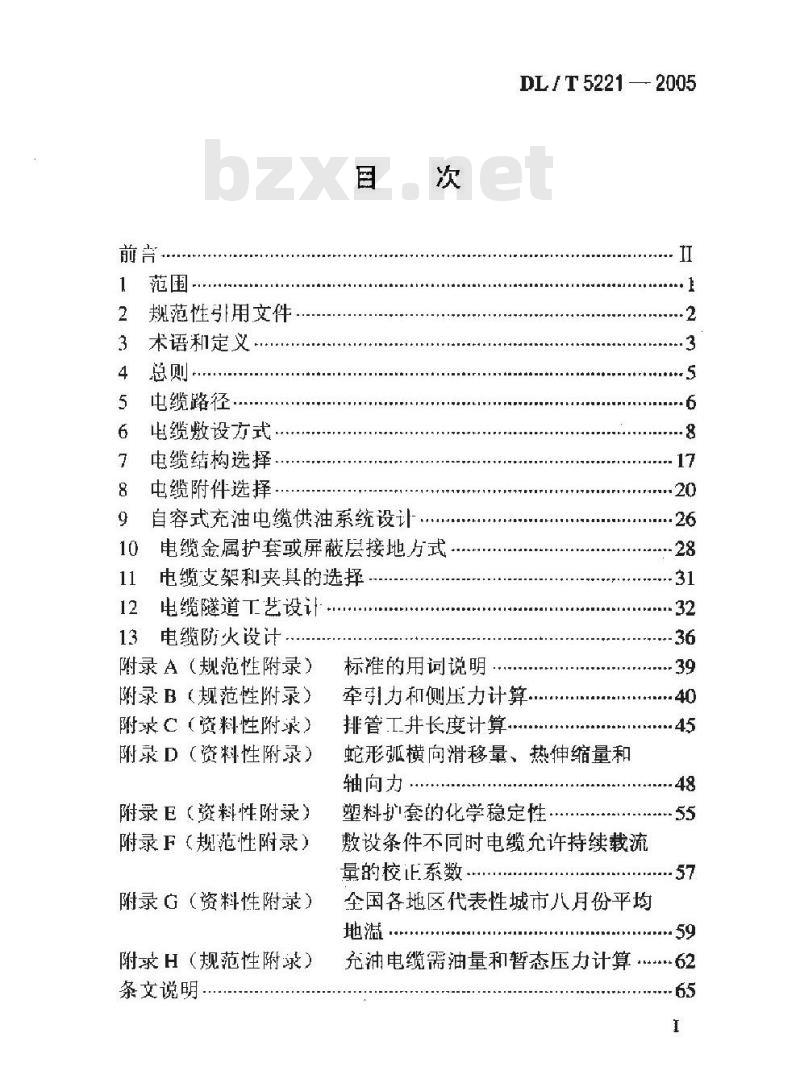

范围，
规范性引用文件
术语和定义
总则。
电缆路径，
电缆敷设方式…
电缆结构选择
电缆附件选择
自容式充油电缆供油系统设计
电缆金属护套或屏蔽层接地方式电缆支架和来真的选择
电缆隧道工艺设计
电缆防火设计
附录A（规范性附录）
附录B（规范性附录）
附求C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（资料性附录）
附求H（规范性附求）
条文说明
标准的用词说明
DL / T 5221 2005
牵引力和侧压力计算
排管工井长度计算，
蛇形弧横向滑移量、热伸缩量和轴向力
塑料扩套的化学稳定性，
敷设条件不同时电缆允许持续载流量的校正系数
全国各地区代表性城市儿月份平塔地满
充油电缆需油量和暂态压力计算62-65
DL / T 5221 --- 2005

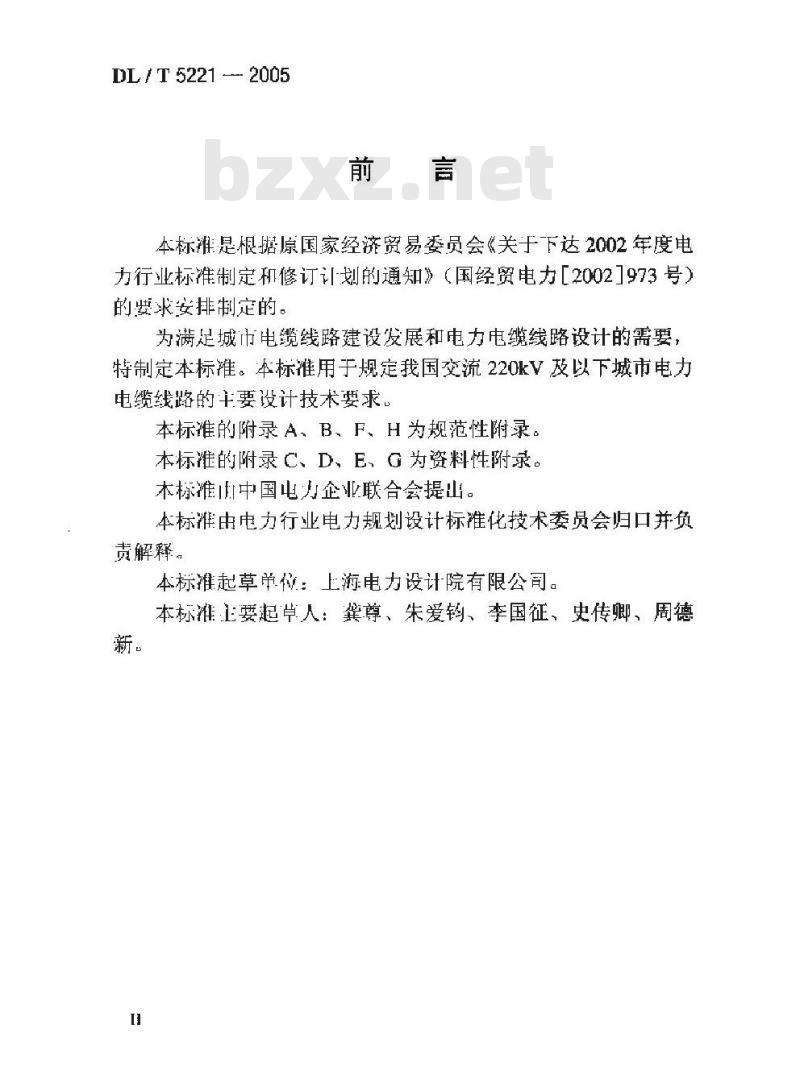

本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订划的通知》（国经贸电力［2002］973号）的要求安排制定的。
为满足城市电缆线路建设发展和电力电缆线路设计的需要，特制定本标准。本标准用于规定我国交流220kV及以下城市电力电缆线路的要设计技术要求
本标准的附录 A、B、F、H为规范性附录。本标雅的附录C、D、E，C为资料性附求。本标准中国电力企业联合会提山。本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准起草帝位：上海电力设计院有限公司。本标准葬起草人：龚尊，朱爱钧、李国征，史传卿、周德新。

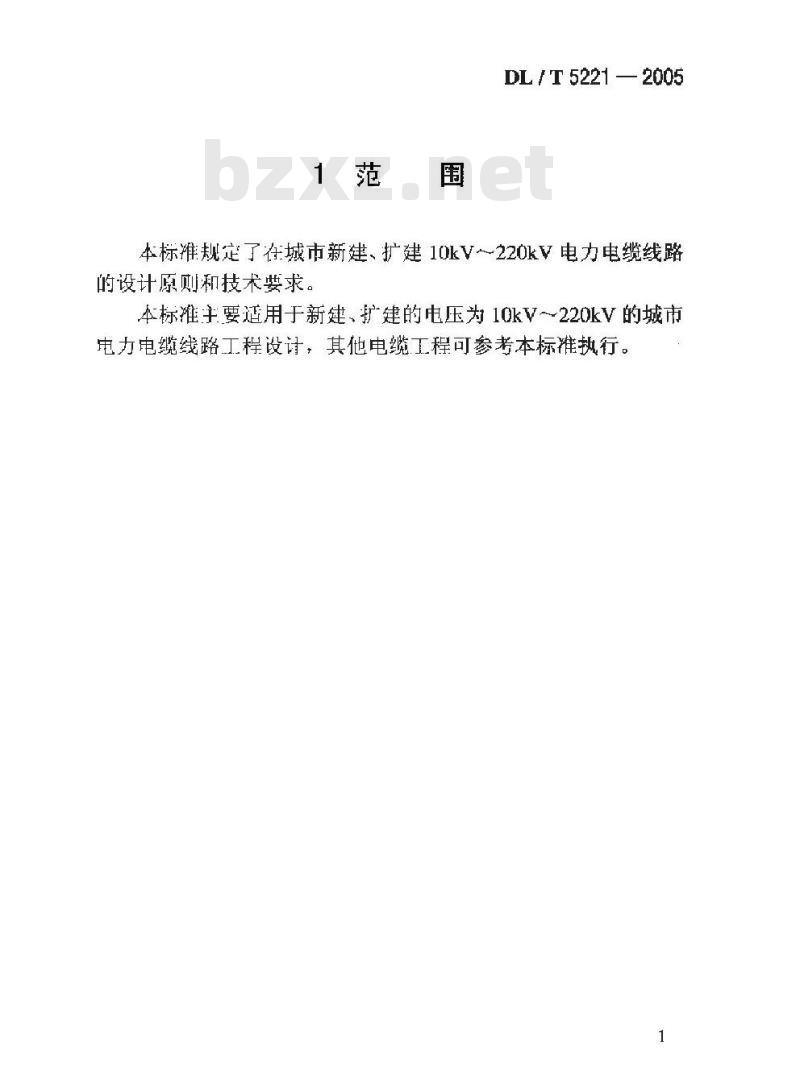

1范围
DL/T5221—2005
本标雅规定广在城市新建、扩建10kV-220kV电力电缆线路的设计原则和技术要求。
本标准于要适用于新建、扩建的电压为10kV220kV的城市电力电缆线路工程设计，其他电缆工程可参考本标准执行。DL / F 52212005

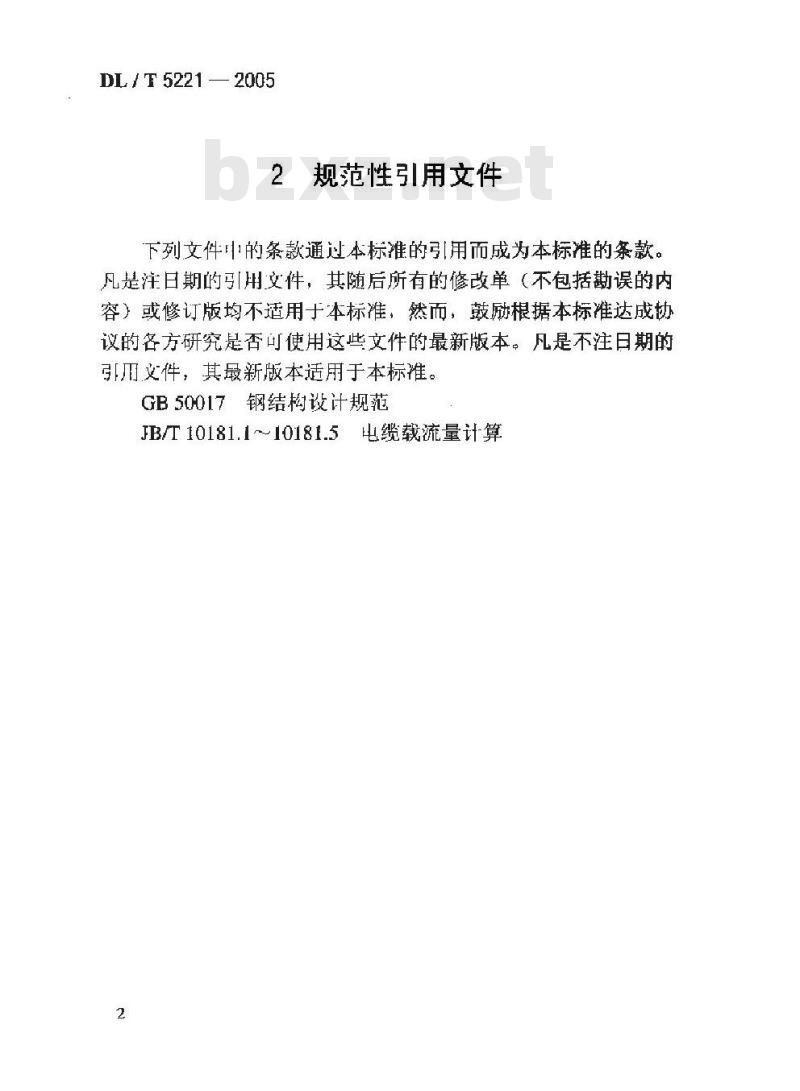

2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款，凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的名方研究是否町使用这些文件的最新版本。凡是不注日期的引文件，其最新版本适用于本标准。GB50017钢结构设计规范
JB/T 10181.1~~10181.5出缆载流量计算2
DL / T 5221 — 2005
3术语和定义
下列术语和定义适用于本标准。直埋数设directburying
把电缆放入开挖好的壕沟内，沿线在电缆上下铺设一定厚度的砂士或细土后盖上预制钢筋混凝土保护板，最后回填土，夯实与地而齐平的敷设方式。
排管cableduct
按规划电缆根数开挖壕沟-次建成多孔管道的地下构筑物，3.0.3
电缆沟cabletrough
封闭式不通行、盖板可开虐的电缆构筑物，盖板与地坪相齐或稍有上下。
电缆隧道cable tunnel
容纳电缆数量较多、有供安装和巡视的通道、全封闭型的电缆构筑物。
作井（简称工井）manhole
供作业人员安装接买或牵引电缆用的构筑物。3.0.6
金属护套或屏蔽层电压限制器shield voltagelimiter接在金属护套或屏蔽层或交叉互联的金属屏蔽层，用以限制在系统暂态过程中金属屏护套式蔽层电压的装置。3.0.7
DL / T 5221 — 2005
压力箱
pressure tank
用丁适应充油电缆中汕体积变化的贮油箱。3.0.8
需油量
oil demand
当电缆线路温度发生变化时，能确保电缆内的油压值在规定范翻内持续运行所需的油量。，3.0.9
工作油压normal oil pressure
能持安全运行的油压值。
暂态油压 transient oil pressure当电缆温度突然发生变化而出现的暂时性油压值。3.0.11
蛇形敷设snake laying
把电缆敷设成蛇形状，以吸收电缆览线路热胀冷缩量3.0.12
伸缩弧offset
在电缆线路后部地殷，把电缆敷设成圆弧形。如设在排管管道两端的工开处，则用以吸收来自排管中的电缆热伸缩量：如设在大跨距的桥工，测用以吸收由于桥梁生体热伸缩引起的电缆伸缩量。
交叉互联cross-bonding
相邻单元段电缆的金属护套或屏蔽层交叉莲接，使每个金属，护套或屏蔽要的连续回路依次包围三相导体的一种特殊互联方式。
包络径 circumscribed circle diameter品字形排列3根电缆的外接圆直径。4
4总则
DL/T5221—2005
4.0.1为适应城市中网电缆线路建设发展和高压电缆线路设计的需要，使城市电力电缆线路做到供电安全可靠，技术先进、经济合理、便工施工和检修维护，特编制本标推4.0.2电缆线路工程设计必须符合国家的技术经济政策，符合城市规划发展的要求，积极慎重地采用新技术，新工艺，力求做到技术先进、经济合理、安全适用，使于施工和维护，4.0.3城市电缆线路工程的设计除应遵守本标推外，尚应符合国家现行的其他有关标雅。
DL / T 5221 -— 2005
5电缆路径
5.0.1电缆线路露径应与城市总体规划相结合，应与各种管线和其他市政设施统一安排，月应征得城市规划部门认可5.0.2电缆敷设路径应综合考虑路径长度、施工、运行和维修方便等因素，统筹兼颐，做到经济合理，安全适用。5.0.3供敷设电缆用的土建设施宜按电网远景规划并预留适当裕度一次建成。
5.0.4供敷设电缆用的地下设施或直埋敷设的电缆不应平行设于其他管线的正方或正下方。
5.0.5电力电缆相互之间允许最小间距以及电力电缆与其他管线，构筑物基础等最小允许间距应符合表5.0.5的规定，如局部地段不符合规定者，应采取必要的保护措施。表5.0.5电力电缆相互之间以及电力电缆与管道、构筑物等的允许最小间距
允许最小间距
直埋电缆周围状况
电力电缆相瓦之间中心距
与小同部门使用的电力继之间净距与热厅管放热力设备之间净距
与煤气、输油管道及地下储油罐、罐汽罐之净距与自来水以及其他管道之问净距与铁路路基之间净距
与建筑物基础之间净距
表5.0.5（续）
直理电缆周围状况
与配电线杆、路灯杆、电车拉线杆、架空通信机之间中心距
与树木的主「中心距
与排水沟边之间净距
与公路边之间净距
与弱电通信或信孕心缆之闻蛇
a用隔板分隔或电巍穿管时净距可减小至半。口
DL T 52212005
充许最小间距
按计算决定6
电力电缆与弱电通信或信孕心缆的允许最小净距需按电力系统单相接地短路电流和平行长度计算决定。
敷设。
电缆跨越河流优先考虑利用城市交通桥梁或交通隧道5.0.7利用城市交通桥梁或交通隧道敷设电缆，应在不影响桥梁结构或隧道结构前提下，征得桥梁或隧道设计和管理部门认可。5.0.8在电缆敷设路径附近如无交通桥梁或交通隧道可利用者，则宜考虑采用非开挖技术敷设或建设电缆专用桥，专用隧道等。DL / T 5221 — 2005
6电缆敷设方式
6.1一般规定
6.1.1任何万式敷设的电缆，无论在垂直，水平转向部位和电缆热伸缩部位以及蛇形弧部位的弯曲半径，不宜小于表6.1.1所规定的弯曲半径。
表6.1.1
电缆敷设充许小弯曲半径
电缆类型
交联聚乙烯绝缘电缆
油浸纸绝缘电缆
注：表小缆外径：
≤35kv
有铠装
无铠製
注2：非本表范围电缆的最小弯曲半径宜按厂家建议值。允许最小弯曲半径
6.1.2电缆支架的层间垂直距离，应满足电缆能方便地敷设和固定，在多根电缆同层支架敷设时，有更换或增设任意电缆的可能，电缆支架之问最小净距不宜小于表6.1.2规定。表6,1.2电缆支架的层间允许最小净距电缆类型及敷设特征
控制电缆
电力地缆每多于根
电力电缆每层一根
电力电缆三根品字型布置
电缆敷设十槽盒内
注：h表示槽盒外壳高度，d表示电缆最人外径。8
支架层间最小净距
2 d+50
DL / T 5221 2005
6.1.3在电缆沟、隧道或电缆夹层内安装的电缆支架离底板和项板的净距不宜小于表6.1.3规定。表6.1.3电缆支架离底板和顶板最小净距敷设方式
电缆淘
隧道或电缆央层
最下层垂直净距
50~100
50~-100
最上层垂直净距
150～200
100～~150
6.1.4电缆沟或隧道内通道净宽，不宜小于表6.1.4规定。表6.1.4电缆沟隧道内通道净宽充许最小值电缆支架配置及通道
两侧支架
单列支架与壁间通道
电缆沟深
600~-1000
电缆隧道
6.1.5电缆线路的设计分段长度，除应满足电缆护层感应电压的允许俏外，还要结台施工条件和\机具等因素，使电绷敷设牵引力、侧压力不超过附录B的充许值。6.1.6不同敷设方式的电缆根数官按表6.1.6选择。表6.1.6敷设方式和规划电缆根数数设方式
排管或电缆沟
规划数设电缆根数
6 根及以下
21 根及以下
16根及以上
6.2直埋敷设
电缆的理设深度应符合下列要求：电缆表面距地面不应小于0.7m，穿越农田时不应小于9
