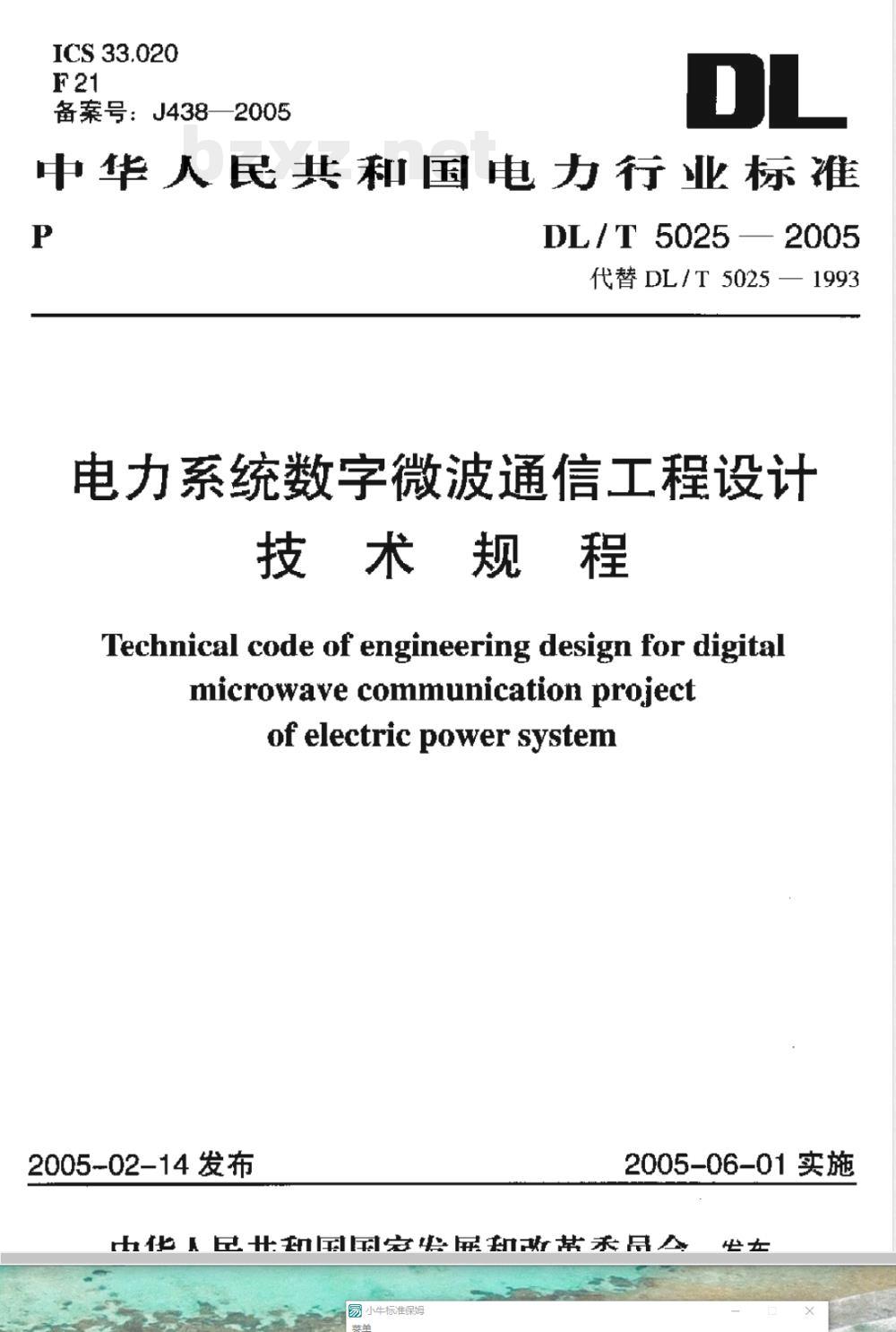

【电力行业标准(DL)】 电力系统数字微波通信工程设计技术规程

ICS 33.020
备案号：J438—2005
中华人民共和国电力行业标准
DL/T 5025 2005
代替DL/T5025—1993
电力系统数字微波通信工程设计技术规程
Technical code of engineering design for digital microwave communication projectof electric power system
2005-02-14发布
2005-06-01实施
化生草永
易小牛标准保姆

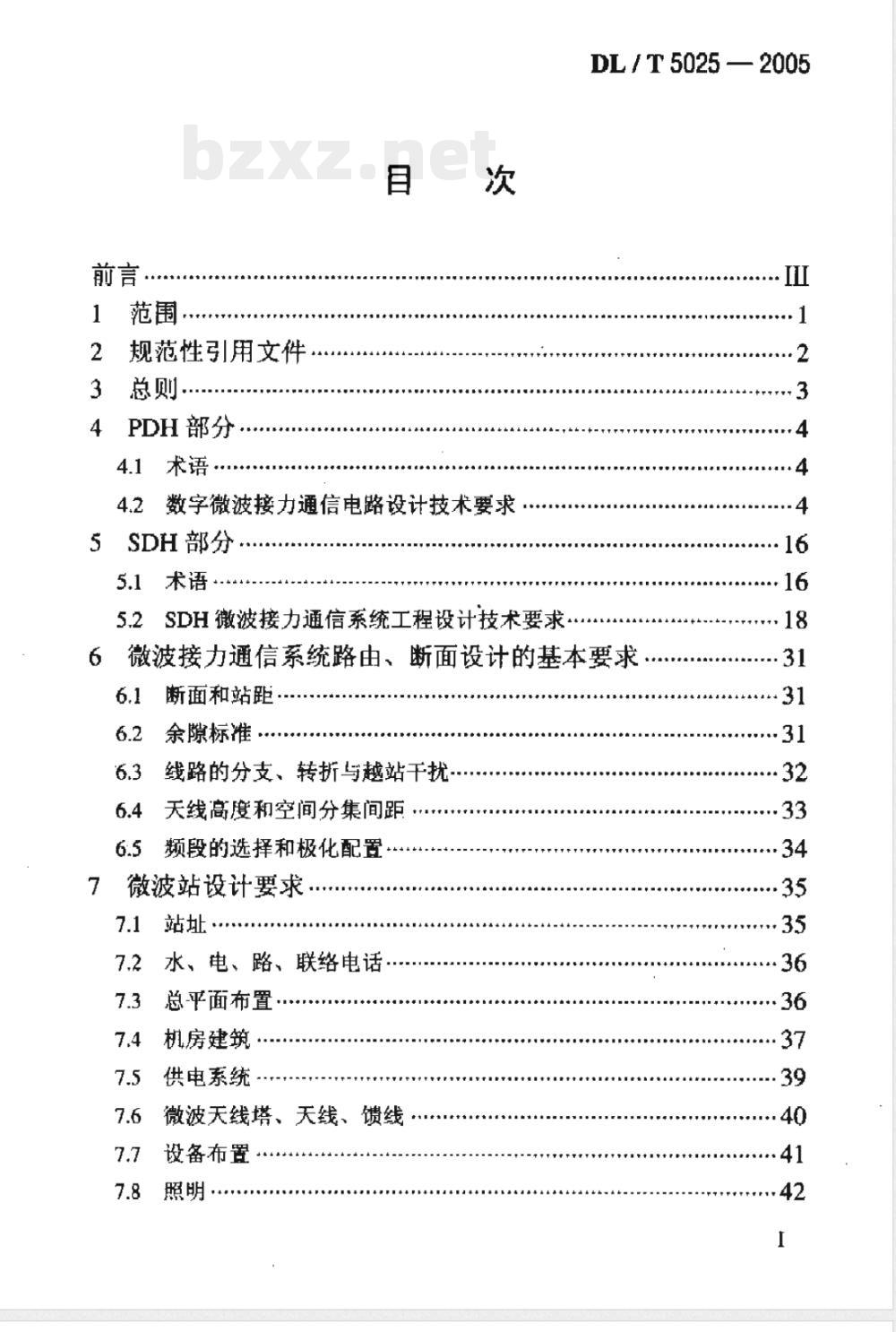

范围，
规范性引用文件
PDH部分
数字微波接力通信电路设计技术要求5SDH部分..
SDH徽波接力通信系统工程设计技术要求，DL / T 5025—2005
微波接力通信系统路由、断面设计的基本要求6.1
断面和站距
余隙标准
线路的分支、转折与越站于扰
6.4天线高度和空间分集间距
6.5频段的选择和极化配置
微波站设计要求
水、电、路、联络电话，
总平面布置
机房建筑
供电系统
微波天线塔、天线、馈线
设备布置
DL / T 5025 - 2005

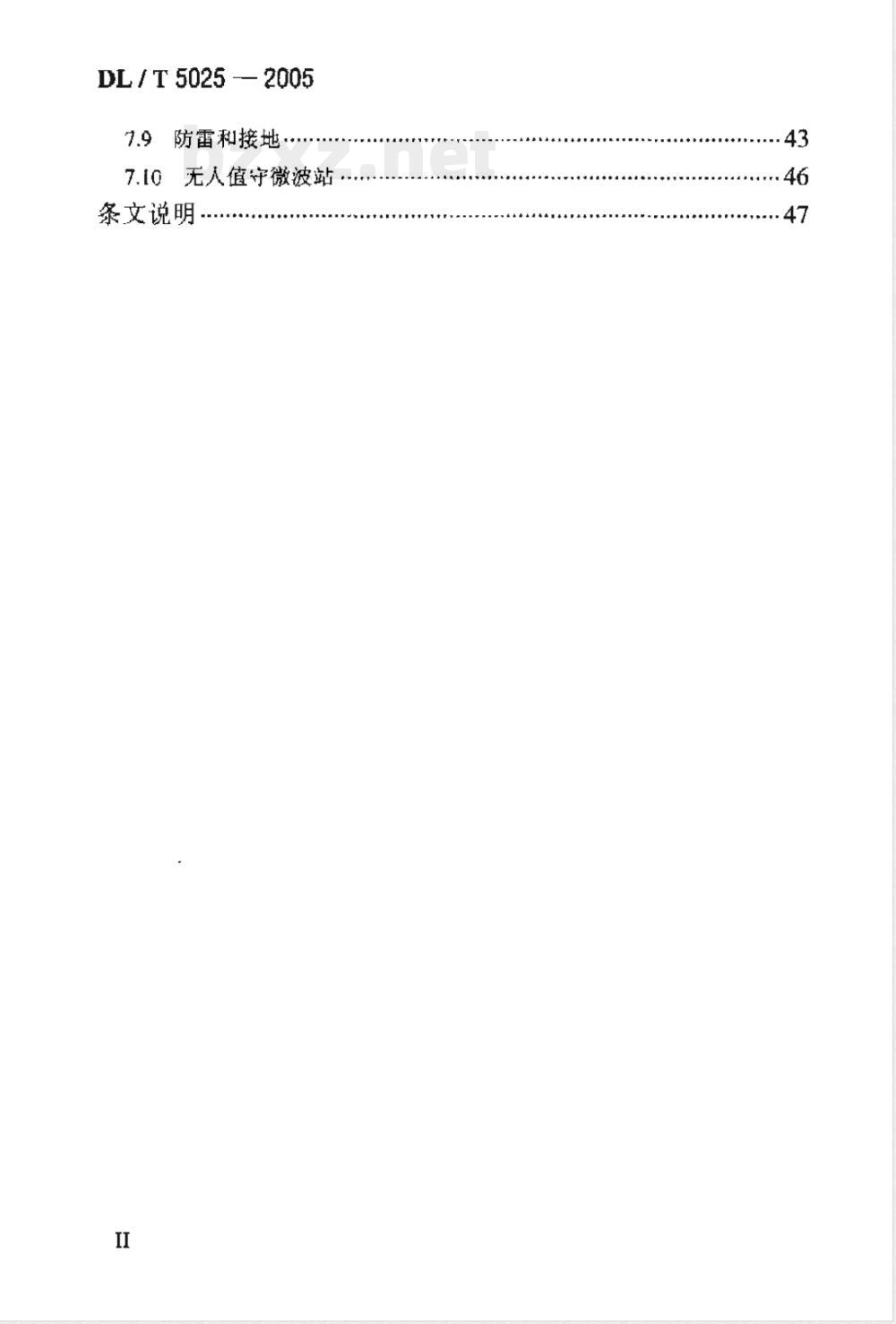

7.9防雷和接地
无人值守微波站
条文说明
DL/T 5025 ---2005

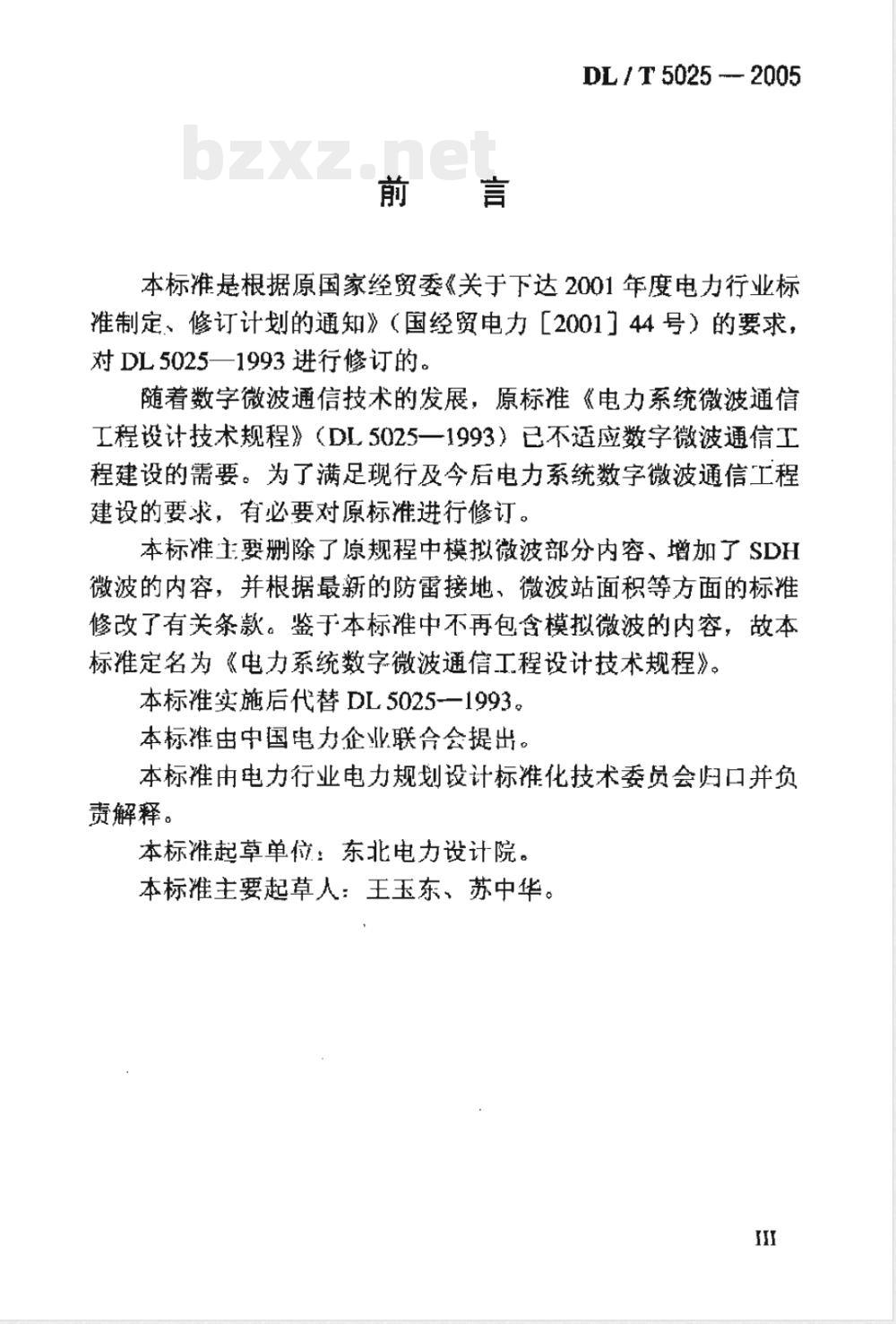

本标准是根据原国家经贸委《关于下达2001年度电力行业标制定、修订计划的通知》（国经贸电力［200144号）的要求，对DL5025一1993进行修订的。
随着数字微波通信技术的发展，原标准《电力系统微波通信工程设计技术规程》（DL5025一1993）已不适应数字微波信工程建设的需要。为了满足现行及今后电力系统数字微波通信工程建设的要求，有必要对原标准进行修订。本标准主要删除了原规程中模拟微波部分内容、增加了SDH微波的内容，并根据最新的防雷接地，微波站面积等方面的标雅修改了有关条款。鉴于本标准中不再包含模拟微波的内容，故本标定名为《电力系统数字微波通信工程设计技术规程》。本标准实施后代替DL5025一1993。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准起草单位：东北电力设计院。本标推主要起草人：王玉东，苏中华。I

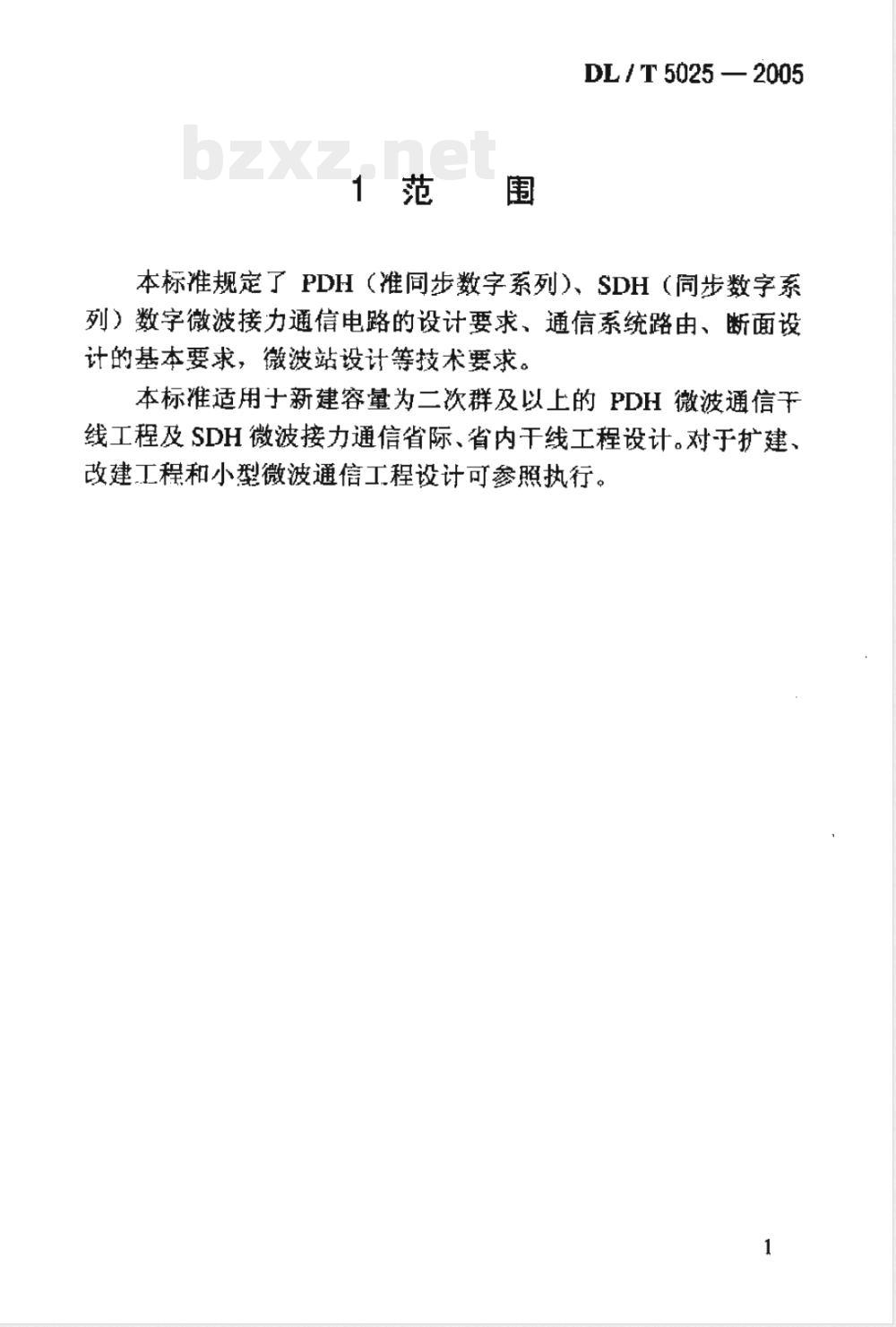

1范围
DL/T5025—2005
本标准规定了PDH（准同步数字系列）、SDH（同步数字系列）数字微波接力通信电路的设计要求、通信系统路由、断面设计的基本要求，徽波站设计等技术要求。本标推适用于新建容量为二次群及以上的PDH微波通信于线工程及SDH微波接力通信省际、省内干线工程设计。对于扩建改建工程和小型微波通信工程设计可参照执行。1
DL / T 5025 - 2005
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注百期的引用文件，其随后所有的修敌单（不包括勘误的内容）或修订版均不适用工本标准，然面，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标推。GB3971.2电话自动交换网局间中继数字型线路信号方式GB/T4110
GB 5749
GB/T 7611
GB8702
GB 10436
GB 13159
DL/T 621
DL/T 5062
脉冲编码调制通信系统系列
生活饮用水卫生标推
数字网系列比特率电接口特性
电磁辐射防护规定
作业场所微波辐射卫生标准
数字微波接力通宿系统进网技术要求交流电气装置的接地
微波电路传输继电保护信息设计技术规定3总则
DL / T 5025 2005
3.0.1微波通信工程设计必须贯彻执行国家基本建设方针和技术经济政策。注意节约用地，切实执行国家防空、防震、环境保护等有关规定。
3.0.2微波通信工程设计必须保证通信质量、技术先进、经济合理、安全适用，满足维护使用要求。设计应进行多方案比较，努力降低工程造价，提高经济效益。3.0.3设计中应采用符合国家标准的定型产品，未经鉴定合格的产品不得在工程中采用。引进设备的技术性能应符合国家标准或国际有关规定。
3.0.4新建或改建微波通信电路的频率，需由建设或运行管理单位按有关规定报请无线电管理委员会批准。3.0.5设计应以电力系统通信设计和通信规划设计为依据，对于通信方案、设备容量应以近期为主，并与远期发展规划相结合。3.0.6对扩建或改建的数享微波通信工程，应充分利用原有站址、机房、设备和器材，不轻易改变路由、重选站址，以减少工程量，节约投资。
3.0.7数字微波通信工程设计除应符合本标准外，尚应符合国家标准及电力行业现行有关规程的规定。当本标准与国家标准矛盾时，应按国家标推执行。
DL / T 5025 - 2005
载噪比
接收机输入端载波功率与噪产功率之比。4.1.2
载干比
接收机输入端载波功率与干扰功率之比。4.1.3
误比特率
在特定的一段时期内，所接收到的信息比特的误差数目与所传送的信息比特总数之比。
转折角
在一个微波站上，对相邻的前、后两个微波站的通信方向的天线轴线之间的水平夹角。
分支角
从一条线路分支出另一条线路时，支线线路与原有线路在进行分支的微波站上的天线轴线之间的水平夹角。4.2数字微波接力通信电路设计技术要求4.2.1数字通信网
1数字遵信网是指使用数字传输与交换，在两个或多个规定点之间提供数字连接、实现数字通信的数字节点和数字通道的4
集合。
DL/T5025--2005
2数字微波系统是数字通信网的数字通道之一，适用于传输数学电话业务和非电话业务。
3在数字微波系统中，64kbit/s 的数字连接可由三个质量等级的假设参考数字通道，即高级、中级和用户级假设参考数字微波通道组成，如图4.2.1所示。
64kbit/s
用产级
1250km
一级成二级交换中心
25000km
27500km
64kbit/s
1250km
图4.2.1数字微波通道质量等级的划分用户级
本标准按高级电路来规定假设参考数字通道，确定误码性能指标。
4.2.2数字微波接力通信系统的高级假设参考数字通道1每个射频波道容量大于二次群的数字微波接力通信系统高级假设参考数字通道，其长度为2500km。2在高级假设参考数字通道每个传输方向上，包括九组标准系列等级的数字复用（复接和分接）设备。3该通道包括9段等长的同数字微波段，4高级假设参考数字通道的组成如图4.2.2所示。数字微波接力通信系统的误码性能指标4.2.3
1考患到衰落、干扰及其他各种恶化因素的影响，由4.2.2规定的数字微波高级假设参考数字通道64kbit/s输出端的误码性5
DL/T5025--2005
64kbit/s
64kbit/s免费标准bzxz.net
懋群数字复接设备；
2500km
64kbit/s
目商次群数字复用设备；…数字微波段图4.2.2数字微波接力通信系统高级假设参考数字通道能指标应符合下列要求：
64kbit/s
1）任何月份0.4%以上时间1min平均误比特率应不大于1×106,
2）任何月份0.054%以上时间1s平均误比特率应不大于1×10-3
3）任何月份误比特秒的累积时间不大于全月的0.32%。2考虑到衰落、干扰及其他各种恶化因素的影响，当实际数字微波通道长度L为（280~~2500）km时，64kbit/s输出端的误碍性能指标应符合下列要求：
1）任何月份（L/2500）×0.4%以上时间1min平均误比特率不大于1×10-；
2）任何月份（L2500）×0.054%以上时间1平均误毕特率不大于1×10-3，
3）任何月份误比特秒的累积时间不大于（L/2500）×0.32%。
当L小于280km时，按L=280km规定其误码性能指标。3当数字微波通信电路传输远动、计算机信息时，数字微波通信电路的误码性能指标按4.2.3的1~~2款执行。4当数字微波通信电路传输继电保护信息时，微波通信电路的误码性能指标按DLIT5062执行。4.2.4数字微波接力通信系统的不可用性指标1高级假设参考数字微波通道（双向）的不可用性指标，在6
DL / T 5025—2005
任何一年里应不大于0.3%，其中由传播引起的占1/3。2实际数字微波电路不可用性指标的细分原则，宜按电路长度作线性分配。
4.2.5数字微波接力通信系统充许的干扰容限4.2.5.1在采用二频制的无线接力通信系统中，数字微波通道的干扰源应考患的内容如下。
1系统内部干扰（参见图4.2.5）1）反向发射干扰a:
2）反向接收干扰b；
3）.越站干扰c:
4）侧向接收干扰d：
5）侧向发射干扰e:
6）反向发射侧向接收干扰f。
f、2一发射、接收频率
图4.2.5微波电路系统内部干扰途径示意图
