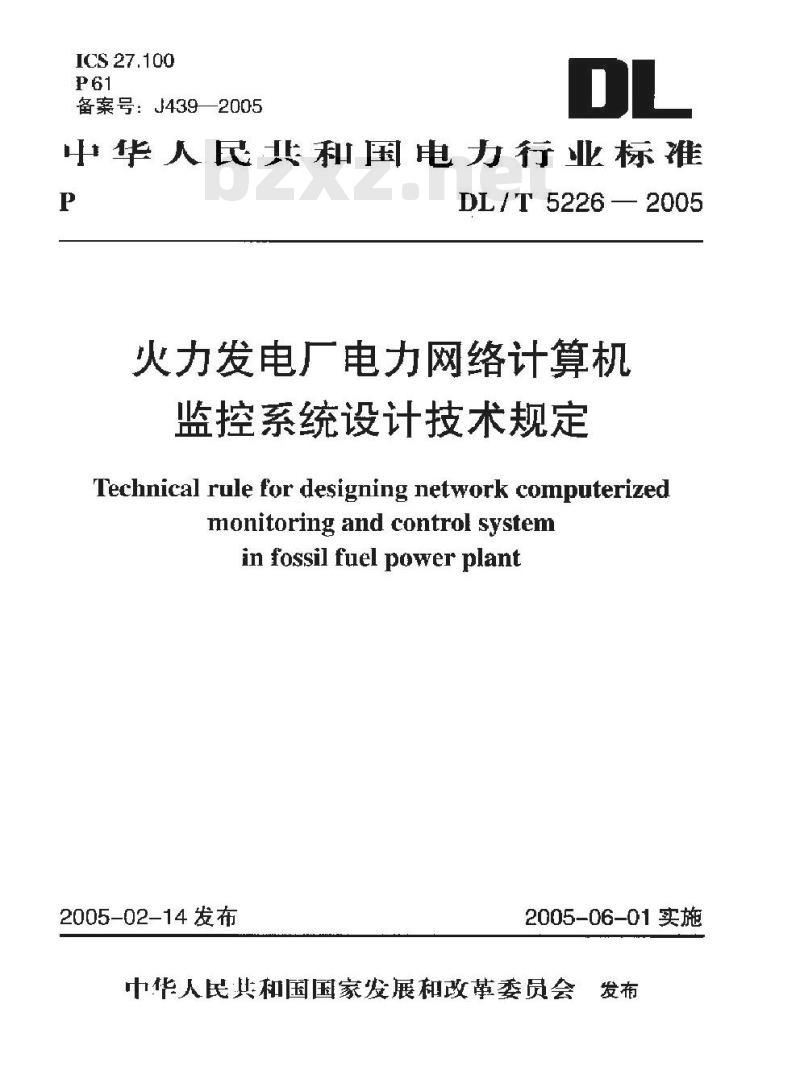

【电力行业标准(DL)】 火力发电厂电力网络计算机监控系统设计技术规定

ICS 27.100
备案号：J439—2005
中华人民北和国电力行业标准
DL/T5226—2005
火力发电厂电力网络计算机
监控系统设计技术规定
Technical rule for designing network computerizedmonitoring and control systeminfossil fuel powerplant
2005-02-14发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布
规范性引用文件
术语和定义
系统构成
系统功能
信号输入/输山
通信接口及其协议.
场地与环境
电源·
电缆选择及敷设
附录A（资料性附录）
条文说明
目藍次
输入/输出信号
DL / T 5226 -- 2005
DL/T5226—2005

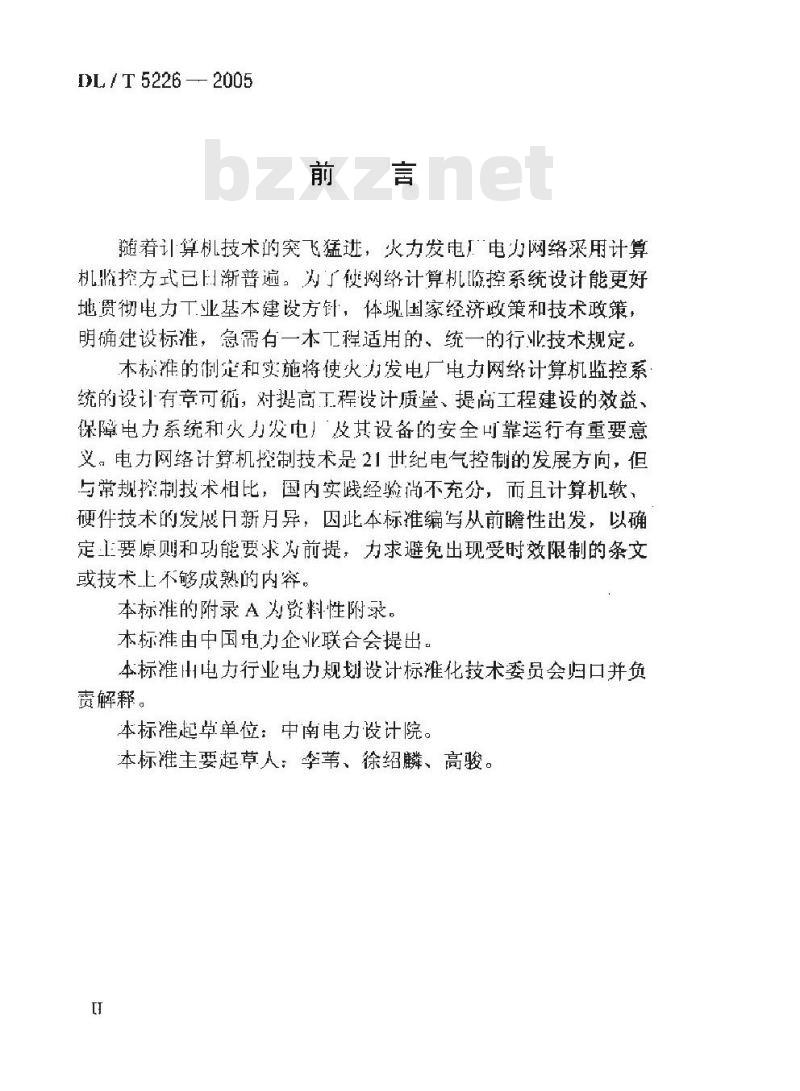

随着订算机技术的突飞猛进，火力发电厂电力网络采用计算机临挖方式已上渐普遍。对了做树络计算机控系统设计能更好地贯彻电力工业基本建设方针，体现国家经济政策和技术政策，明确建设标准，急需有一本工程适用的、统一的行业技术规定。本标准的制定和实施将使火力发电厂电力网络计算机监控系统的设计有章可循，对提高下程设计质量、提高工程建设的效益、保障电力系统和火力发电！及其设备的安全可靠运行有重要意义。电力网络计算机控制技术是21世纪电气控制的发展方向，但与常规探制技术相比，国内实经验尚不充分，而月计算机软，硬件技术的发丧日新月异，因此本标准编写从前瞻性出发，以确定正要原则和功能要求为前提，力求避免出现受时效限制的条文或技术上不够成熟的内容，
本标准的附录A为资料性附录
本标准由中国电力企业联合会提出：本标准出电力行业电力规划设计标准化技术委员会归口并负质解释。

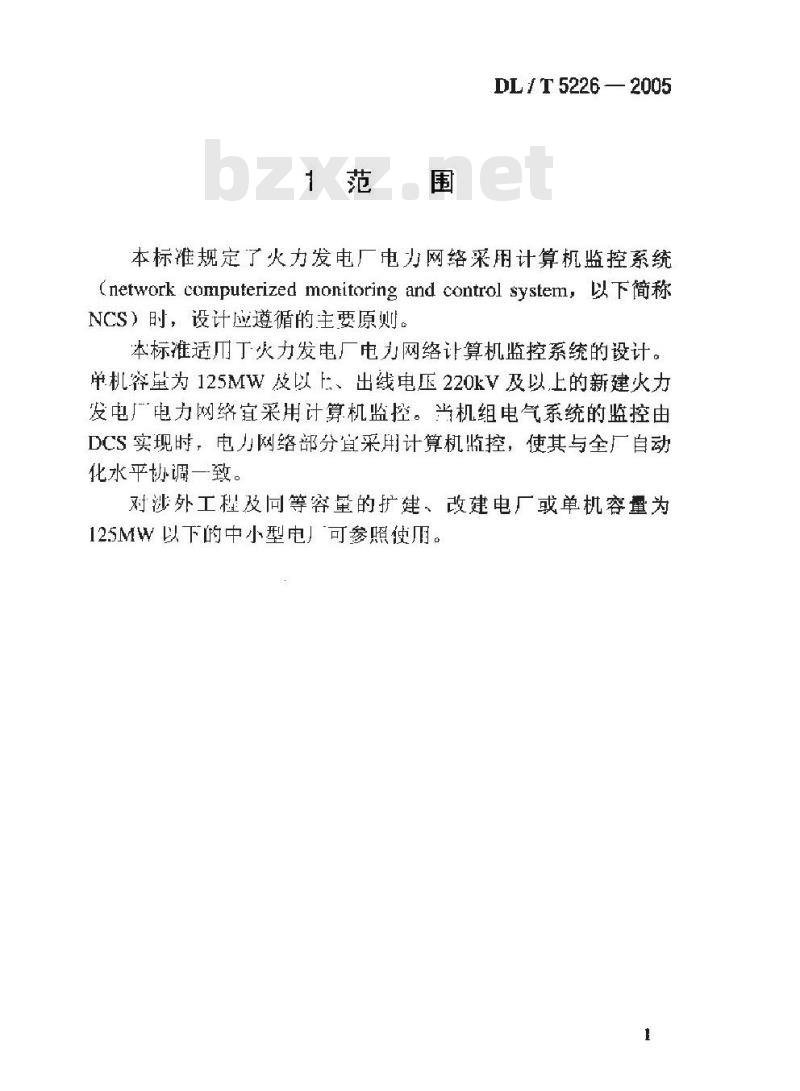

本标准起卓单位：中南电力设计院。本标准主要起草人：李苇、徐绍麟、高骏。1范围
DL/T5226—2005
本标准规定了火力发电厂电力网络采用计算机监控系统(network computerized monitoring and control system,以下简称NCS）时，设计应遵循的主要原则。本标准适用丁火力发电厂电力网络让算机监控系统的设计。单机穿量为125MW及以上、出线电压220kV及以上的新建火力发电厂电力网络宜采用计算机监控。当机组电气系统的监控由DCS实现时，电力网络部分宜采用计算机监控，使其与全厂自动化水平协调一致。
对涉外工程及等容量的扩建、改建电厂或单机容量为25Mw以下的中小型电可参照使。DL/ T 5226 - 2005

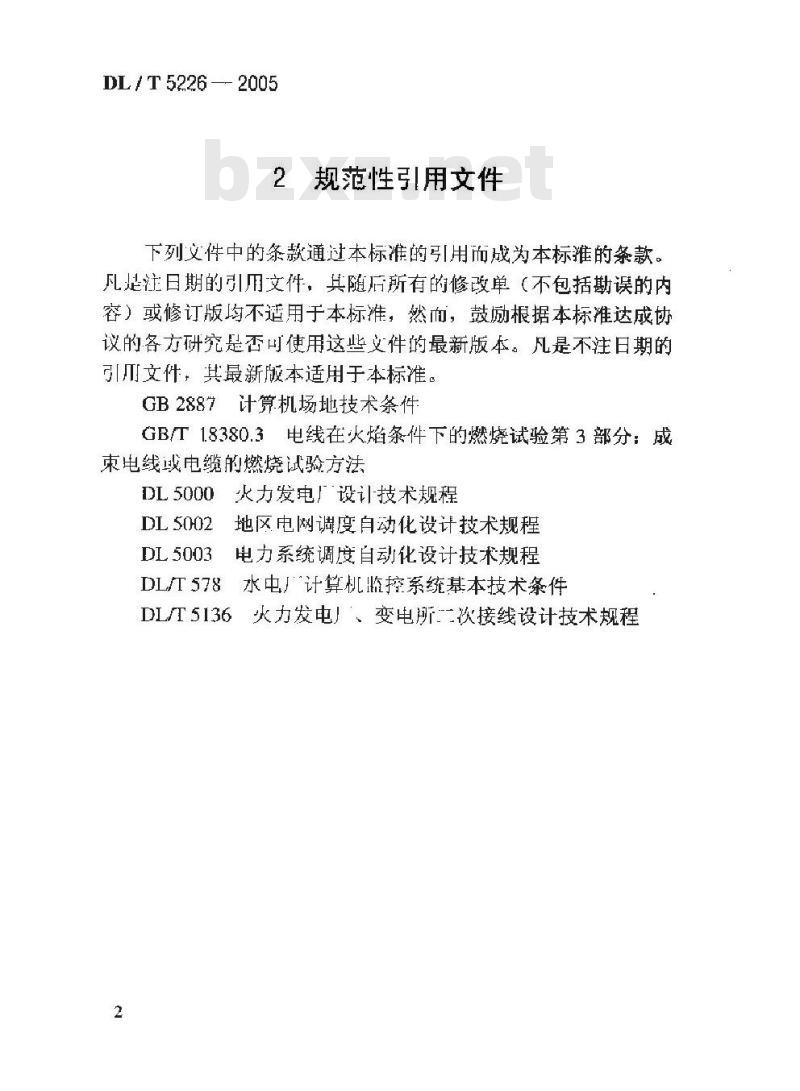

2规范性引用文件
下列义件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否叫使用这些义件的最新版本。凡是不注日期的引文件，其最新版本适用于本标准。GB2887计算机场地技术条件
GB/T18380.3电线在火焰条件下的燃烧试验第3部分：成束电线或电缆的燃烧试验方法
DL5000火力发电厂设计技术规程DL S002
地区电网调度自动化设计技术规程DL5003
电力系统调度自动化设计技规程水电“计算机监控系统基本技术条件DL/T578
DLT5136火力发电厂、变电所次接线设计技术规程2bzxZ.net
DL / T 5226 — 2005
3术语和定义
下列术语和定义适用于本标。
站控层substation control level在控制室建立的、可实现集中操作管理的控制级。3.0.2
间隔层local control level
按配电装置间隔划分、在就地建立的控制级。3.0.3
前置机front end computer
置于站控层之下和隔层控单元之上，完成通信和间隔层之信息处理功能的计算机。
智能设备intelligentdevice
以微处理机技术为基础，实现数据采集、处理、传递以及控制功能的体化装置。
VO 单元 inputoutput unit
输入/输出接山设备。
通信接口
communication interface
实现算机与通信网络或其他通信子系统相连接的硬件和软件。
事件顺序记录SoEsequence of event record按事件发生的先后顺序记录事件的有关信息。3
DL/T5226—2005
分辨率resolution
被测膚可能被识别的最小值。
响应时间responsetime
从启动某-操作到得到结果之阅的时间。3.0.10
平均无故障间隔时间 MTBFmean time between failures工作设备前后两次故障之问所能期望的间隔小时数平均值。3.0.11
平均维修时间 MTTR mean time to repair使故障设备恢复止常工作所期望的小时数平均值。3.0.12
电磁平扰 EMlelectromagnetic interference何能中断、阻碍、降低或限制电子、电气设备有效性能的电磁能量。
电磁兼容性EMCelectromagnetically compatibility在不损失右用信是所付含的信条件下，借号和干扰共荐的能力。
厂内自动发电控制AGCautomaticgenerationcontrol在满决策和各项限制条件的前提下，以快速经济的方式控制全机纽的有功功率输出来满足系统的需要。3.0.15
并发性concurrency
指两个及以上事件在同一时间间隔内发生。4
4总则
DL7 T 5226 2005
4.0.1本标准是对采用计算机监控系统的火力发电厂电力网络的具体规定，是实施DL5000和！DL/T5136有关条款的补充规定。4.0.2NCS系统应安会可靠，、技术先进、经济实用，符合国情其系统结构和技术性能指标应与电厂规模、电网和组自动化控制水半以电厂在电力系统中的地位相适应。4.0.3NCS系统的设计除热行本规定外，还应执行国家，行业的有关标准。
4.0.4当发电机变压器组高压侧为：-台半断路器接线时，与发电机变压器组有关的两分断路器的控制宜由机组控制系统实现，NCS系统成对上述断路器运行情况进行蓝视，也可对上述两断踏器进行控制，但应保证机组控制系统优先权。当发电机口有路器时，该两台断路器的控制应在NCS系，统中实现，发电机出口断路器的控制应由机组控制系统实现。4.0.5NCS 系统垃能完成以下主要任务：1对电力网络电气设备的安全监控：2满足电网调度自动化要求，完成遥测、遥信、遥调、遥控等全部的远动功能：
3电气数的实时监测，也可根据需要实现其他电气设备的监控操作：
4当电」无SIS系统时，实现各机组之间功率的经济分配和电广运行管理功能。
DL / T5226 --2005
5系统构成
5.1网络结构
5.1.1NCS系统应采开放性分层分布式网络结构，宜设站控层和闻附层。
5.1.2站控层宜集中设置，实现整个系统的监控功能。站控层网络宜连接计算机主机或及操作员工作站、远动通信设备，工程师工作站、公用接口设备，也可设值长工作站。5.1.3间隔层由计算机网络莲接的F-个监控子系统组成，在站密层及网露失效的情况下，仍能独立完成问隔层设备的就地监控功能。
5.1.4当设有前置设备时，前置机应根据电压等级和出线规模合现设置。
5.1.5网络拓扑可采用总线型网络、型网络或环型网络，并宜按双网配置。
5.1.6网络的抗十扰能力，传送速率及传送距离应满足系统监控和调度要求网络下各个节点设备相再独立。5.2硬件设备
5.2.1NCS系统硬件设备宜由以下儿部分组成：1站控层设备：包插王机或及操作员丁作站、工程师工作站、远动通信设备、公用接口设备、值长工作站等；2网络设备：包括集线器利接口装置等3问隔层设备：包括测控单元等：4电源设备：包括电源模件等。
5.2.2硬件设备应选用先进、成熟、可叮靠的T业级产品，设备应6
具有较好的可维护性、可扩充性。DL/T5226—2005
5.2.3站控层主机应与升压站的规划穿量相适应。主机采用完余配置，双机万为热备用，应满足整个系统的功能要求及性能指标要求。
5.2.4操作员下作站应设置两套。5.2.5工程师工作站宜设一套，实现系统设备维护、参数整定等功能。
5.2.6远动通信设备应双套配置，满足系统有关调度要求，其容量及性能指标应能满足厂站端远动功能及规约转换要求。远动接口设备信息可从站控层或前置层处米集。5.2.7公用接口设备完成与电力网络直流及UPS系统、电能量采集装置等智能IED设备的通信接口，实现数据共享。5.2.8当设置值长工作站时，值长王作站应设置一套，实现全厂运行情况视和生产调度管理等功能。有条件时，值长工作站还可根据电力系统调度的自动发电控制（AGC）指令及全厂各机组实时信息，实现机组有功功率经济分配及无功功率的调整。5.2.9GPS对时设备的同步脉冲输山接口及数字接口数量应满足系统配置要求。
5.2.10打印机的配置数量和性能应能满足定时制表、召唤打印事故打印等功能要求。
5.2.11网络媒介叫采川效绞线、同轴电缆、光纤通信缆或以上儿种方式的组合。
5.2.12间隔层设备宜其有点对点通信功能，完成数据采集、.就地监控、同期及防误操作闭锁等功能，并宜选用强电输入/输出接口以提高抗干扰能。
5.2.13前置机宜按配电装置电压等级及出线规模分组完余设置。
5.2.14所有硬件设备的电磁兼容要求应满足国际或国内有关标推。
DL/T 52262005
5.2.15NCS系统与非实时生产信息网络之间以及远动等实时生产心过数据网接入设备实现网络传输时，均应配置经过认证的安全防护装置。
5.3软件系统
5.3.1NCS软件系统应山系统软件、支持软件和应用软件组成。5.3.2软件系统的可靠性、兼容性、可移植性、可扩充性及界面的友好性等性能指标哟应满足系统本期及远景规划要求。5.3.3软件系统应为模块化结构，以方便修改和维护。5.3.4系统软件应具有成熟的实时多任务操作系统和完整的自讼断程序。
5.3.5数据库的结构应适应分散分布式控制方式的要求，并应具有良好的可维拟性，以方便用户在工程扩建和运行方式变时灵活地进行扩充及修故：
5.3.6通信软件应实现计算机网络备节点机之间信息的传输，数据共享和分布式处理等要求，通信速率应满足系统实时性要求。5.3.7应配置各种必要的上具软件。5.3.8应用软件必须满是系统功能要求，具有良好的实时响应速度和可扩充性，
5.3.9远动通信设备应配置远传数据库和各级相关调度网络通信规约，以现与调度端的远秘通信。5.3.10当设有前置层时，前置机宜配置数据库和远动规约处理软件。
5.3.11站控层网络宜按TCP/IP协议通信：间隔层网络宜采用有关国标或EC标雅协议通信。
5.3.12站控层应支持与电力数据网络连接的通信技术和通信协议要求。
5.4技术指标
DL/T5226—2005
5.4.系统可用性指标：双机系统可用率不小于99.9%。5.4.2系统均无故障间隔时间（MTBF）不小于2万h，间隔层设备平均无故障问隔时间（MTBF）不小于3万h。5.4.3输入及输出信号响应时间不大于2s。5.4.4事件顺序记录（S0E）分辨率大十2ms。5.4.5
动态迅面啊应时间不大2s。
5.4.6模数转换分辨率不小于12位，最大转换误差不超过土0.5%，其中电网频率测量误差不大于0.01Hz5.4.7模拟量数据更新周期不大于2s。5.4.8数字量数据更新周期不人于1s。5.4.9遥控、遥调正确率不小于99.99%。5.4.10整个系统对时精度应不大于1ms。5.4.11主机正常负荷率宜低于30%，事故负荷率宜低于50%。网络正常负荷率宜低于20%，事故负荷率宜低于40%。9
