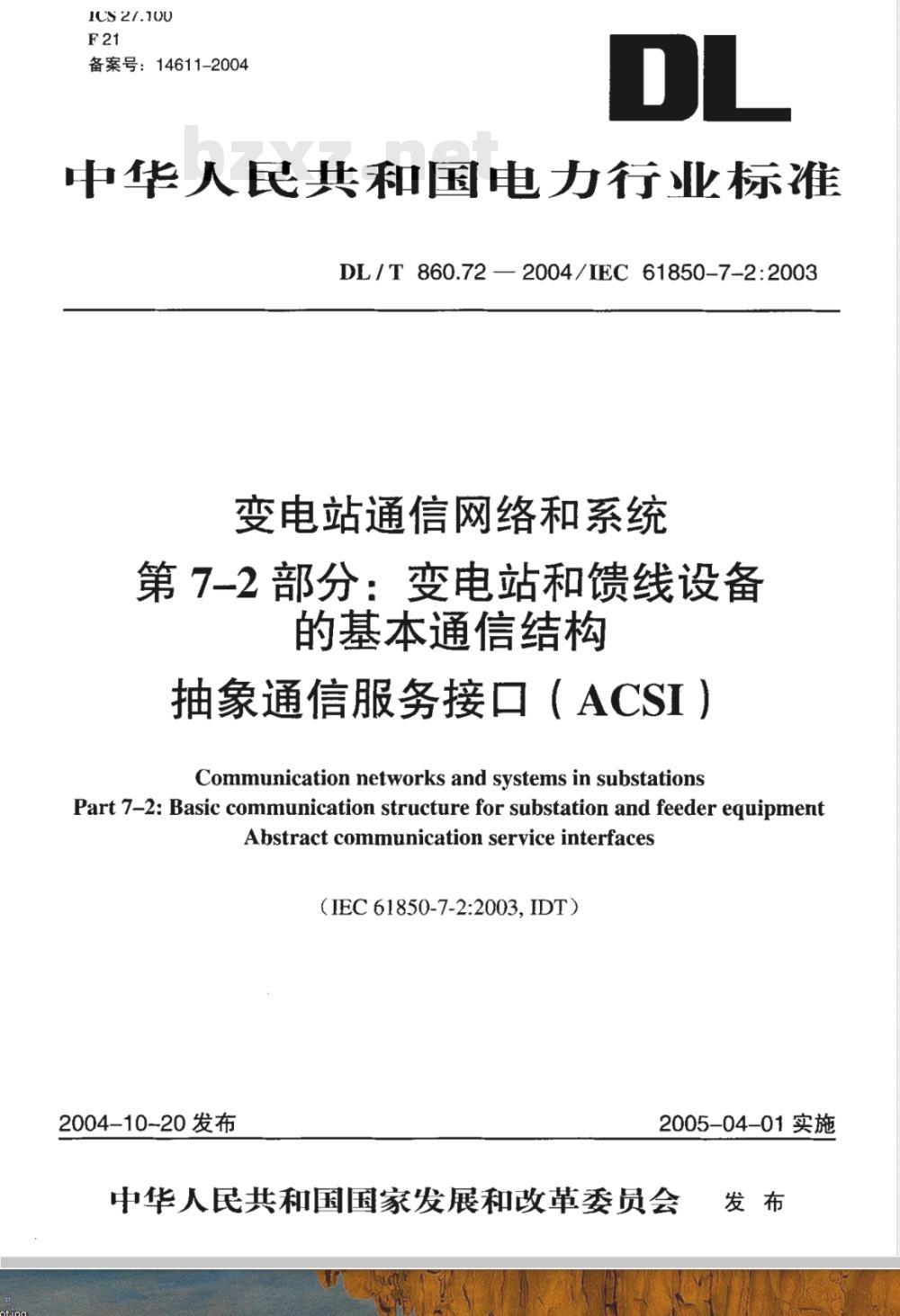

【电力行业标准(DL)】 变电站通信网络和系统 第7-2部分：变电站和馈线设备的基本通信结构 抽象通信服务接口(ACSI)

ICS2/.100
备案号：14611-2004
中华人民共和国电力行标准
DL/T 860.72—2004/IEC 61850-7-2:2003变电站通信网络和系统
第7-2部分：变电站和馈线设备
的基本通信结构
抽象通信服务接口（ACSI）
Communication networks and systems in substationsPart 7-2: Basic communication structure for substation and feeder equipmentAbstract communication service interfaces(IEC 61850-7-2:2003, IDT)
2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布

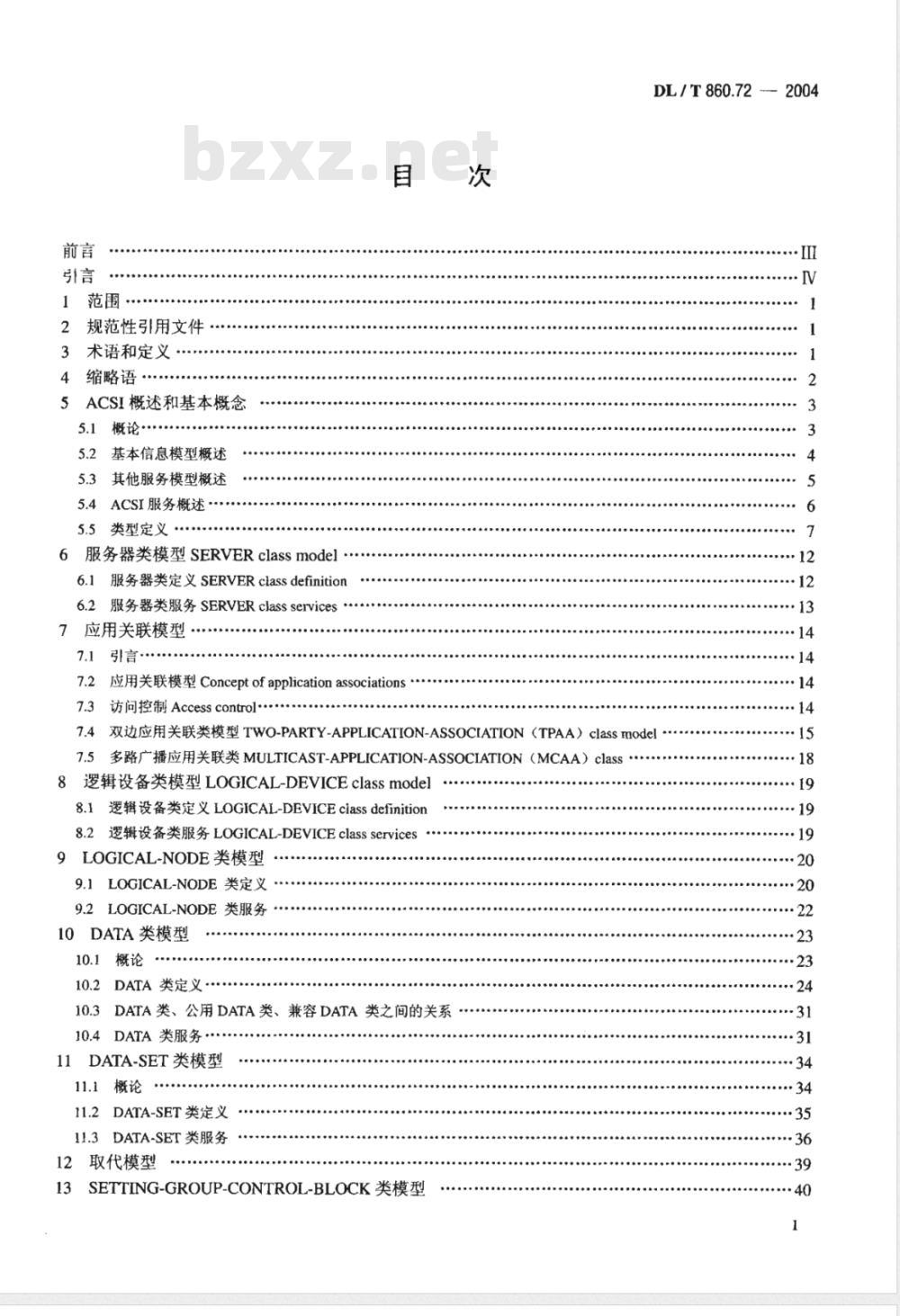

范围：
规范性引用文件
3术语和定义
4缩略语
5ACSI概述和基本概念
基本信息模型概述
其他服务模型概述
5.4ACSI服务概述
5.5类型定义·
6服务器类模型SERVERclassmodel·6.1服务器类定义SERVERclassdefinition6.2服务器类服务SERVERclassservices7应用关联模型
7.引言...
7.2应用关联模型Conceptofapplicationassociations7.3访问控制Accesscontrol.·
DL/ T 860.72 --- 2004
7.4双边应用关联类模型TWO-PARTY-APPLICATION-ASSOCIATION（TPAA）classmode!.5多路广播应用关联类MULTICAST-APPLICATION-ASSOCIATION（MCAA）class.........8逻辑设备类模型LOGICAL-DEVICEclassmodel逻辑设备类定义LOGICAL-DEVICEciassdefinition8.1
8.2逻辑设备类服务LOGICAL-DEVICEclassservicesLOGICAL-NODE类模型·..
9.1LOGICAL-NODE类定义.
9.2LOGICAL-NODE类服务
10DATA类模型
10.2DATA类定义
10.3DATA类、公用DATA类、兼容DATA类之间的关系10.4DATA类服务….
11DATA-SET类模型
11.1概论
11.2DATA-SET类定义
11.3DATA-SET类服务
12取代模型

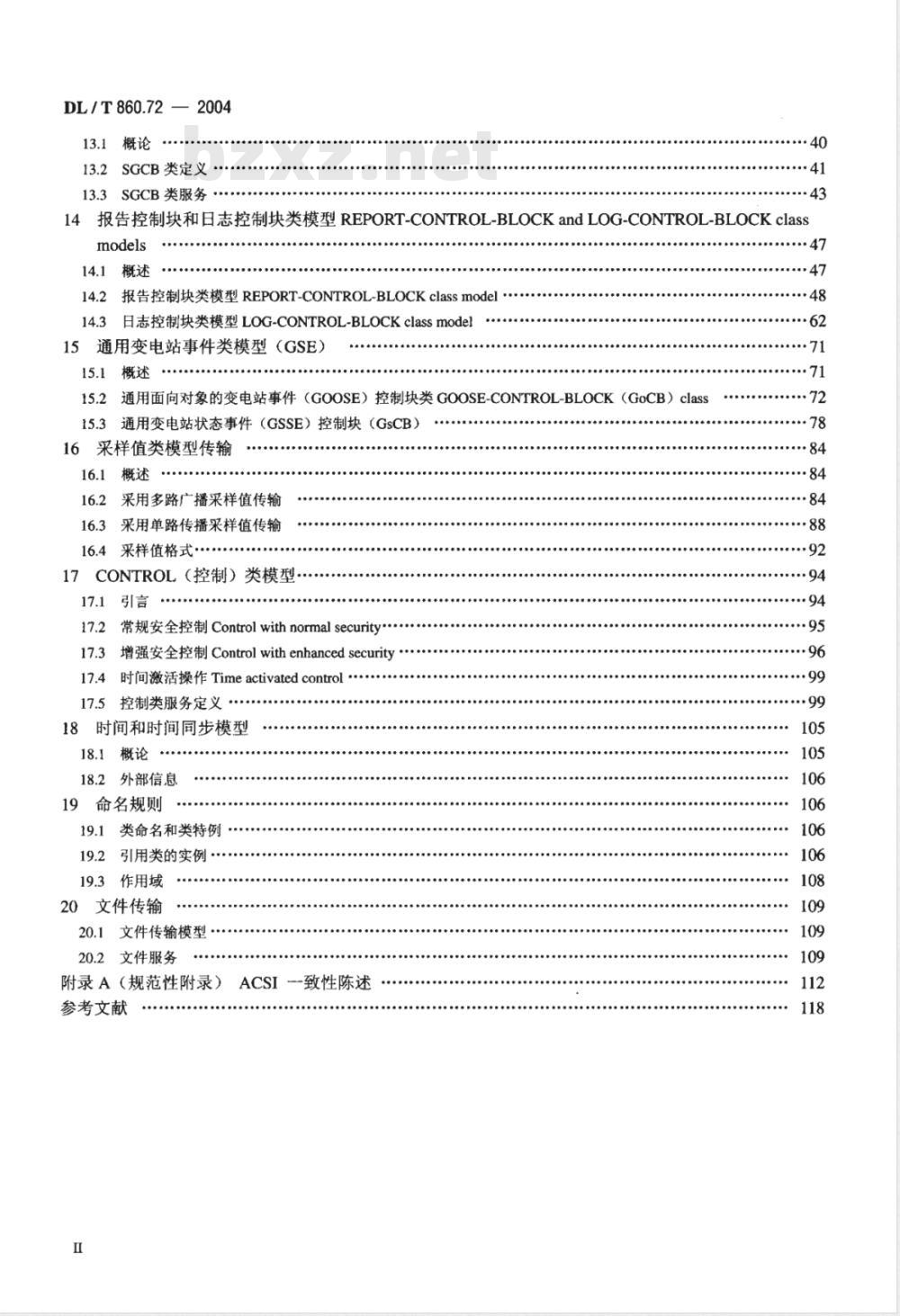

13SETTING-GROUP-CONTROL-BLOCK类模型15
DL/T860.72—2004
13.2SGCB类定义
SGCB类服务
14报告控制块和日志控制块类模型REPORT-CONTROL-BLOCKandLOG-CONTROL-BLOCKclassmodels
14.1概述
14.2报告控制块类模型REPORT-CONTROL-BLOCKclassmodel14.3日志控制块类模型LOG-CONTROL-BLOCKclassmodel15通用变电站事件类模型（GSE）15.1
通用面向对象的变电站事件（GOOSE）控制块类GOOSE-CONTROL-BLOCK（GoCB）class15.2
通用变电站状态事件（GSSE）控制块（GsCB）：15.3
16采样值类模型传输
采用多路广播采样值传输
16.3采用单路传播采样值传输
16.4采样值格式·
17CONTROL（控制）类模型·：
17.1引言
17.2常规安全控制Controlwithnormalsecurity17.3增强安全控制Controlwithenhancedsecurity17.4时间激活操作Timeactivatedcontrol17.5控制类服务定义
18时间和时间同步模型
18.1概论
18.2外部信息
19命名规则
类命名和类特例
19.2引用类的实例
19.3作用域
20文件传输
20.1文件传输模型
20.2文件服务
................
附录A（规范性附录）ACSI一致性陈述.......
参考文献
DL/T860.72—2004

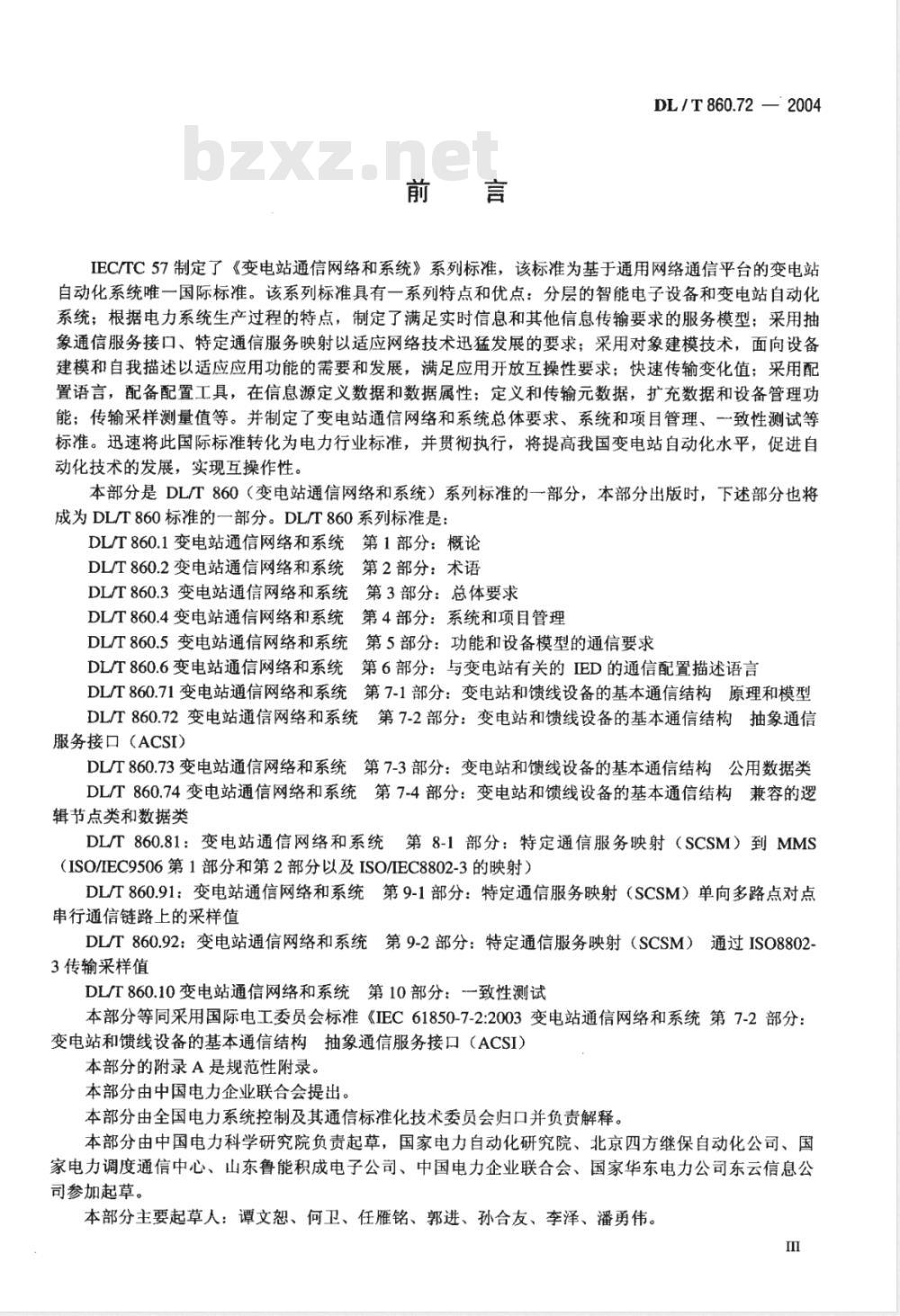

IEC/TC57制定了《变电站通信网络和系统》系列标准，该标准为基于通用网络通信平台的变电站自动化系统唯一国际标准。该系列标准具有一系列特点和优点：分层的智能电子设备和变电站自动化系统；根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型；采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值；采用配置语言，配备配置工具，在信息源定义数据和数据属性；定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。并制定了变电站通信网络和系统总体要求、系统和项目管理、一致性测试等标准。迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展，实现互操作性。本部分是DL/T860（变电站通信网络和系统）系列标准的一部分，本部分出版时，下述部分也将成为DL/T860标准的一部分。DL/T860系列标准是：DL/T860.1变电站通信网络和系统第1部分：概论DL/T860.2变电站通信网络和系统第2部分：术语DL/T860.3变电站通信网络和系统第3部分：总体要求DL/T860.4变电站通信网络和系统第4部分：系统和项目管理DL/T860.5变电站通信网络和系统第5部分：功能和设备模型的通信要求DL/T860.6变电站通信网络和系统第6部分：与变电站有关的IED的通信配置描述语言DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型DL/T860.72变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
DL/T860.73变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容的逻辑节点类和数据类
DL/T860.81：变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）到MMS（ISO/IEC9506第1部分和第2部分以及ISO/IEC8802-3的映射）DL/T860.91：变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）单向多路点对点串行通信链路上的采样值
DLT860.92：变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）通过ISO8802-3传输采样值
DL/T860.10变电站通信网络和系统第10部分：-致性测试本部分等同采用国际电工委员会标准《IEC61850-7-2:2003变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）本部分的附录A是规范性附录。
本部分由中国电力企业联合会提出。本部分由全国电力系统控制及其通信标准化技术委员会归口并负责解释。本部分由中国电力科学研究院负责起草，国家电力自动化研究院、北京四方继保自动化公司、国家电力调度通信中心、山东鲁能积成电子公司、中国电力企业联合会、国家华东电力公司东云信息公司参加起草。
本部分主要起草人：谭文恕、何卫、任雁铭、郭进、孙合友、李泽、潘勇伟。Ⅲ
DL/T860.72—2004

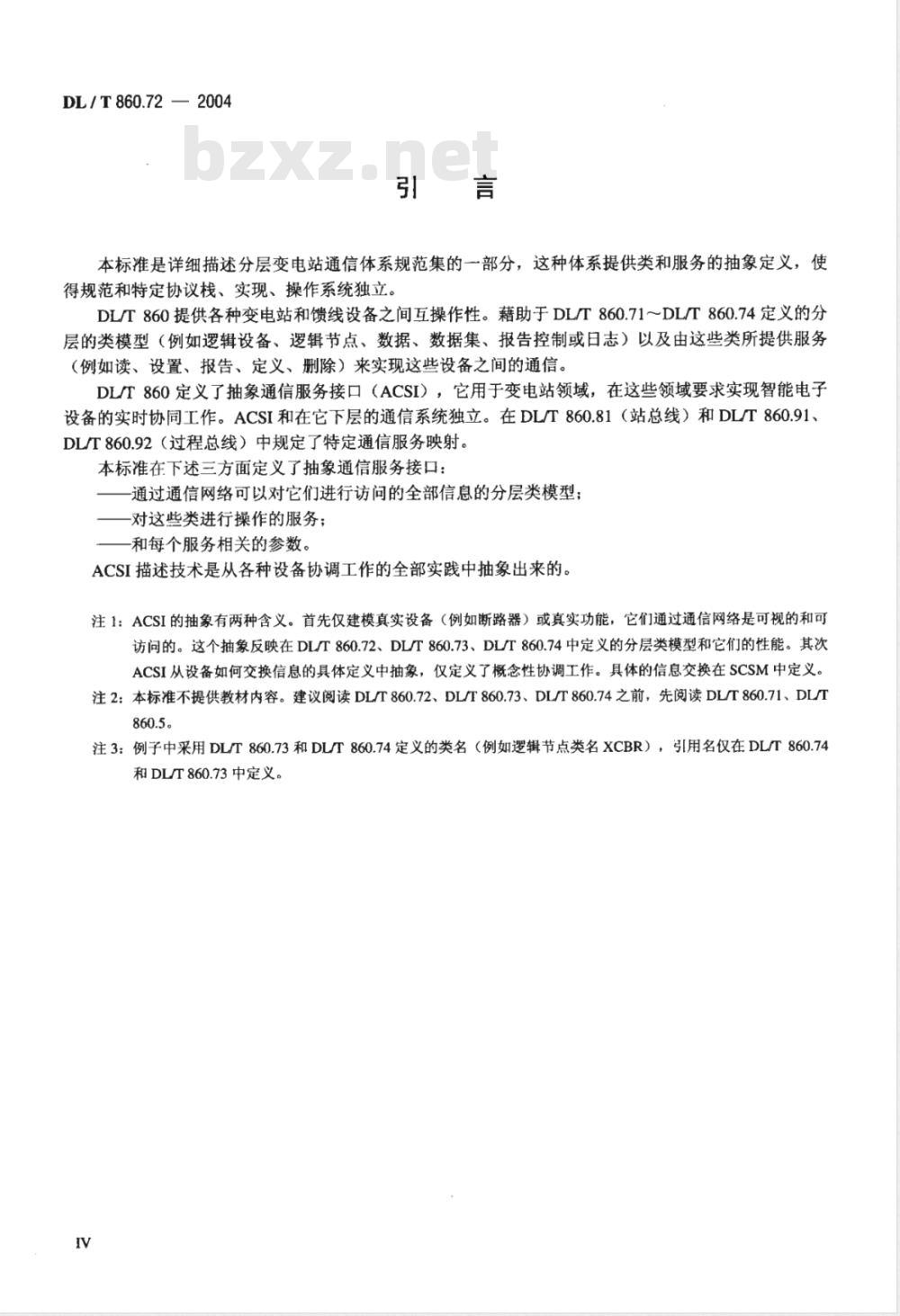

本标准是详细描述分层变电站通信体系规范集的一部分，这种体系提供类和服务的抽象定义，使得规范和特定协议栈、实现、操作系统独立。DL/T860提供各种变电站和馈线设备之间互操作性。藉助于DL/T860.71～DL/T860.74定义的分层的类模型（例如逻辑设备、逻辑节点、数据、数据集、报告控制或日志）以及由这些类所提供服务（例如读、设置、报告、定义、删除）来实现这些设备之间的通信。DL/T860定义了抽象通信服务接口（ACSI），它用于变电站领域，在这些领域要求实现智能电子设备的实时协同工作。ACSI和在它下层的通信系统独立。在DL/T860.81（站总线）和DL/T860.91、DL/T860.92（过程总线）中规定了特定通信服务映射。本标准在下述三方面定义了抽象通信服务接口：通过通信网络可以对它们进行访问的全部信息的分层类模型；一对这些类进行操作的服务；
和每个服务相关的参数。
ACSI描述技术是从各种设备协调工作的全部实践中抽象出来的。注1：ACSI的抽象有两种含义。首先仅建模真实设备（例如断路器）或真实功能，它们通过通信网络是可视的和可访问的。这个抽象反映在DL/T860.72、DL/T860.73、DL/T860.74中定义的分层类模型和它们的性能。其次ACSI从设备如何交换信息的具体定义中抽象，仅定义了概念性协调工作。具体的信息交换在SCSM中定义。注2：本标准不提供教材内容。建议阅读DL/T860.72、DL/T860.73、DLT860.74之前，先阅读DL/T860.71、DL/T860.5。
注3：例子中采用DL/T860.73和DL/T860.74定义的类名（例如逻辑节点类名XCBR），引用名仅在DL/T860.74和DLT860.73中定义。
1范围
变电站通信网络和系统
DL/T860.72—2004
第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
本部分用于变电站和馈线应用的ACSI通信。ACSI提供如下抽象接口。a）抽象接口用以描述客户和远方服务器之间通信，它用于：实时的数据访问和检索；
控制设备；
——事件报告和日志：
一发布者/订户；
一设备的自我描述（设备数据字典）；.数据选型和新出现（discovery）的数据类型；文件传输。
b）抽象接口用于一个设备中的应用和不同设备中多个远方应用之间的快速和可靠的系统范围事件分配（发布者/订户）以及采样值传输（发布者/订户）。本部分也可用于下述应用中描述设备模型和功能：变电站和变电站之间信息交换；-变电站和控制中心之间信息交换；发电厂和控制中心之间信息交换；一分散发电信息交换；
一表计信息交换。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。DL/T860.2变电站通信网络和系统第2部分：术语（idtIEC61850-2）DL/T860.5变电站内通信网络和系统第5部分：功能和设备模型的通信要求（idtIEC61850-5）DL/T860.71变电站和馈线设备的基本通信结构第7-1部分：原理和模型（idtIEC61850-7-1）DL/T860.73变电站和馈线设备的基本通信结构第7-3部分：公用数据类（idtIEC61850-7-3）DL/T860.74变电站和馈线设备的基本通信结构第7-4部分：兼容逻辑节点类和数据类（idtIEC61850-7-4)
DL/T860.81变电站通信网络和系统第8-1部分：特定通信服务映射(SCSM)映射到MMS(ISO/IEC9506第1部分和第2部分）和IS0/EC8802-3（idtIEC61850-8-1）3术语和定义
本部分除采用DL/T860.2的术语外，还采用如下定义。1
DL/T860.72—2004
类 class
享有相同的属性、服务、关系和语义的对象集描述。3.2
客户client
向服务器请求服务的实体，并从服务器接收非请求报文。3.3
设备device
实体，它完成控制、执行和/或传感功能，并和自动化系统内其他类似实体接口。注：仅有设备不能完成能量传输功能。3.4
外部设备
external equipment
独立存在并完成能量传输功能的实体。它或与自动化系统接口。示例变压器、断路器、线路。
注l：外部设备可包含设备（device）。注2：外部设备不得和通信网络直接相连，仅设备可直接和通信网络相连。3.5
（类的）实例instance（ofaclass）有唯一标识的实体，对于这个实体可应用一组服务，它具有可存贮服务效果的状态。注：实例和对象是同义词。
逻辑设备logicaldevice
代表典型变电站功能集的实体。3.7
逻辑节点logicalnode
代表典型变电站功能的实体。
物理设备physical device
代表设备的物理部分（硬件和操作系统等）的实体。注：物理设备拥有逻辑设备。
4缩略语
DAType
DataRef
APPLICATION-ASSOCIATION应用关联abstractcommunicationserviceInterface抽象通信服务接口BUFFERED-REPORT-CONTROL-BLOCK缓存报告控制块commonDATAclass（DL/T860.73）公用数据类currenttransformer电流互感器dataattribute数据属性
data attributetype数据属性类型data reference数据引用
datachangetriggeroption数据变化触发选项DATA-SET数据集
IntgPd
data-updatetriggeroption数据刷新触发选项functionalconstraint功能约束functionallyconstrainedDATA功能约束数据FunctionallyconstrainedDataAttribute功能约束数据属性generalinterrogation总召唤
GOOSE-CONTROL-BLOCKGOOSE控制块DL/T860.72—2004
genericobjectorientedsubstationevents面向通用对象的变电站事件generic substationevent通用变电站事件GSSE-CONTROL-BLOCK
GSSE控制块
generic substation status event通用变电站状态事件intelligentelectronicdevice智能电子设备integrityperiod完整性周期
LOG-CONTROL-BLOCK日志控制块
LOGICAL-DEVICE逻辑设备
LOGICAL-NODE逻辑节点
multicast多路广播
MULTICAST-APPLICATION-ASSOCIATION多路广播应用关联ManufacturingMessage Specification制造报文规范MULTICAST-SAMPLED-VALUE-CONTROL-BLOCK多路广播采样值控制块protocoldataunit协议数据单元protocolimplementationconformancestatement协议实现一致性陈述protocolimplementationextrainformation协议实现额外信息qualitychangetriggeroption品质改变触发选项selectbeforeoperate操作前选择substationconfigurationlanguage变电站配置语言（DL/T860.6）specific communication service mapping特定通信服务映射（在DLT860.81、DL/T860.91和DL/T860.92中定义）
settinggroup定值组
SETTING-GROUP-CONTROL-BLOCK定值组控制块sequence-of-events事件顺序
sampledvalue采样值
sampledvaluecontrol采样值控制TWO-PARTY双边
TWO-PARTY-APPLICATION-ASSOCUATION双边应用关联类triggeroption触发选项
UtilityCommunicationArchitecture公用事业通信体系UNBUFFERED-REPORT-CONTROL-BLOCK非缓存报告控制块coordinateduniversaltime世界协调时间UNICAST-SAMPLED-VALUE-CONTROL-BLOCK单路传播采样值控制块voltagetransformer电压互感器5ACSI概述和基本概念
5.1概论
ACSI模型提供了：
DL/T860.72—2004
基本模型规范，此规范用于定义包含在DL/T860.73（公用DATA类）、DL/T860.74（兼容LOGICAL-NODE类和兼容DATA类）中的变电站特定信息模型；信息交换服务模型规范。
信息模型和信息交换服务是紧密相关的。为了描述方便，在某种程度上，将两者分开描述（见图1）。DL/T860.73、DL/T860.74采用公共模型（例如LOGICAL-NODE类、DATA类及其服务）定义了许多特殊的信息模型（变电站自动化模型）。ACSI基本信息模型
(DL/T860.72)
信息模型
储敏发装
Logical Node
LN服务
ACSI信息交换
(DL/T860.72)
信息模型
(DL/T 860.73, DL/T 860.74)
兼容Logical Node
兼容Data
除LN和DATA之外的服务模型
（例如DataSet,Reporting，GOOSE）图1概念模型
实际设备
本部分也定义了变电站自动化系统所需的其他服务模型[例如提供特定信息交换服务的DATA-SET（数据集）、报告」。这些模型和LOGICAL-NODE（逻辑节点）、DATA（数据）相链接。ACSI完整地定义了信息交换服务。DL/T860.74定义的信息模型引用ACSI的各种模型中定义的服务。5.2基本信息模型概述
构成域特定信息模型的概念模型为：a）SERVER（服务器）——
代表设备的外部可视性能。所有其他ACSI模型是服务器的一部分。注：服务器有两种角色：和客户通信（DL/T860中的大多数服务模型可以和客户设备通信），向对等设备发送信息（例如采样值）。b）LOGICAL-DEVICE（LD逻辑设备）一一包含由一组域特
定应用功能产生和使用的信息；功能定义为LOGICAL-NODE。
c）LOGICAL-NODE（LN）一一包含由域特定应用功能例如过电压保护或断路器等产生和使用的信息。d) DATA
提供各种手段去规定包含在LOGICAL-NODE内的类型信息，例如带品质信息和时标的开关位置。每个信息模型定义为类，这些类由属性和服务组成，ACSI概念性类图示于图2。
注：类是主要标准部件（buildingblock），它提供了变电站自动化设备模型的框架。在DL/T860.71详细描述建模和DL/T860.74、DL/T860.73、DL/T860.72之间关系。注：图2中圆圈内的数字是本部分的章次。由LOGICAL-DEVICE、LOGICAL-NODE、DATA、DataAttribute（数据属性）类继承名字类。
示例：在实际实现中，逻辑设备、逻辑节点、数据、数据属性每一个都③
ObjectName
ObjectReference
SERVER
@LOGICAL-DEVICE
@LOGICAL-NODE
DataAttribute
图2ACSI基本概念类模型
有自已的对象名（实例名），在它们所属的同一容器的相应类中有唯一名，另外，这四者之中的每一个都有ObjectReference（路径名），它是每个容器中所有对象名的串联，四个对象名（每一行）可串起来。A
对象名
5.3其他服务模型概述
逻辑设备
\Atlanta_HV5”
5号高压变电站
逻辑节点
“XCBR1”
断路器1
“\Pos”
DL/T860.72—2004
数据属性
\stVal”
状态值
除了上面的模型之外，ACSI还包括对数据、数据属性、数据集进行操作服务的下述模型：a）DATA-SET（数据集）一
一将各种数据、数据属性编成组，用以直接访问、报告、日志。b）取代一用其他值代替过程值。c）SETTING-GROUP-CONTROL-BLOCK（定值组控制块）一一定义如何从一组定值切换到另一组定值以及如何编辑定值组。
d）REPORT-CONTROL-BLOCK（报告控制块）和LOG-CONTROL-BLOCK（日志控制块）描述了基于客户参数集产生报告和日志的条件。过程数据值的变化（例如状态变化或死区）或由品质变化触发产生报告，记入日志以备以后检索。报告可立即发送或延迟发送（缓存）。报告提供了状态变位和事件顺序信息交换一它支持输入和输出值快速可靠的系统范围分配；IED二进e）通用变电站事件（GSE）控制块一制状态信息（例如跳闸信号）对等交换。f）采样值传输控制块一一例如仪用变压器采样值快速循环传输。g）控制一一描述控制服务，例如控制设备。h）时间和时间同步一一为设备和系统提供了时间基准。i）文件传输定义了大型数据块例如程序的交换。图3为ACSI概念性服务模型。
SERYER
LOGICALDEVICE
LOGICALNODE
DataAttribute
GONTROL-BLOCK
.controt
DataSet
图3ACSI概念性服务模型
DL/T860.72-2004
注1：图3中圆圈内的数字是本部分的章次。注2：类图是概念性的，在各章中详细描述。类图在DLT860.71描述。DATA类可嵌套定义，取代和控制操作限于DATA类最低层。DataAttribute也可嵌套定义。逻辑节点是主要标准部件之一，它和大多数其他信息交换模型例如报告控制、日志控制、定值控制有关联。
任何其他信息交换服务模型例如报告控制、日志控制、定值控制继承图2所示的ObjectName（对象名）和ObjectReference（对象引用）。注：采用面向对象方法定义各类模型和服务，这样允许将类模型和服务映射到不同应用层和中间件。5.4ACSI服务概述
表1为全部ACSI类模型和它们的服务。表1ACSI类
Servermodel（服务器模型第6章）GetServerDirectory（读服务器目录）Associationmodel（关联模型第7章）Associate（关联）
Abort（异常中止）wwW.bzxz.Net
Release（释放）
Logicaldevicemodel（逻辑设备模型第8章）GetLogicalDeviceDirectory（读逻辑设备目录）Logicalnodemodel（逻辑节点模型第9章）GetL.ogicalNodeDirectory（读逻辑节点目录）GetAlIDataValues（读所有数据值）Datamodel（数据模型10章）
GetDataValues（读数据值）
SetDataValues（设置数据值）
GetDataDirectory（读数据定义）GetDataDefinition（读数据目录）Data setmodel（数据集模型第ⅡI章）GetDataSetValues（读数据集值）SetDataSetValues（设置数据集值）CreateDataSet（建立数据集）
DeleteDataSet（删除数据集）
GetDataSetDirectory（读数据集目录）Substitutionmodel（取代模型第12章）SetDataValues（设置数据值）
GetDataValues（读数据值）
SETTING-GROUP-CONTROL-BLOCK mode（定值组控制块模型第13章）
SelectActiveSG（选择激活定值组）SelectEditSG（选择编辑定值组）SetSGValues（设置定值组值）
ConfirmEditSGValues（确认编辑定值组值）GetSGValues（读定值组值）
GetSGCBValues（读定值组控制块值）6
LOG-CONTROL-BLOCKmodel（日志控制块模型）：GetLCBValues（读日志控制块值）SetLCBVaues（设置日志控制块值）QueryLogByTime（按时间查询日志）QueryLogAfter（查询某条目以后的日志）GetLogStatusValues（读日志状态值）Genericsubstationeventmodel-GSE（通用变电站事件模型GSE第15章）
GOOSE（面向通用对象的变电站事件）SendGOOSEMessage（发送GOOSE报文）GetGoReference（读Go引用）
GetGOOSEElementNumber（读GOOSE元素数目）GetGoCBValues（读GOOSE控制块值）SetGoCBValues（设置GOOSE控制块值）GSSE（通用变电站状态事件）
SendGSSEMessage（发送GSSE报文）GetGsReference（读Gs引用）
GetGSSEDataOffset（读GSSE数据偏移）GetGsCBValues（读GSSE控制块值）SetGsCBValues（设置GSSE控制块值）Transmission of sampled values model（采样值传输模型第16章）
MULTICAST-SAMPLE-VALUE-CONTROL-BLOCK（多路广播采样值控制块）：
SendMSVMessage（发送MSV报文）GetMSVCBValues（读MSV控制块值）SetMSVCBValues（设置MSV控制块值）UNICAST-SAMPLE-VALUE-CONTROL-BLOCK（单路传
播采样值控制块）：
SendUSVMessage（发送USV报文）GetUSVCBValues（读USV控制块值）SetUSVCBValues（设置USV控制块值）Controlmodel（控制模型第17章）Select（选择）
SelectWithValue（带值选择）
