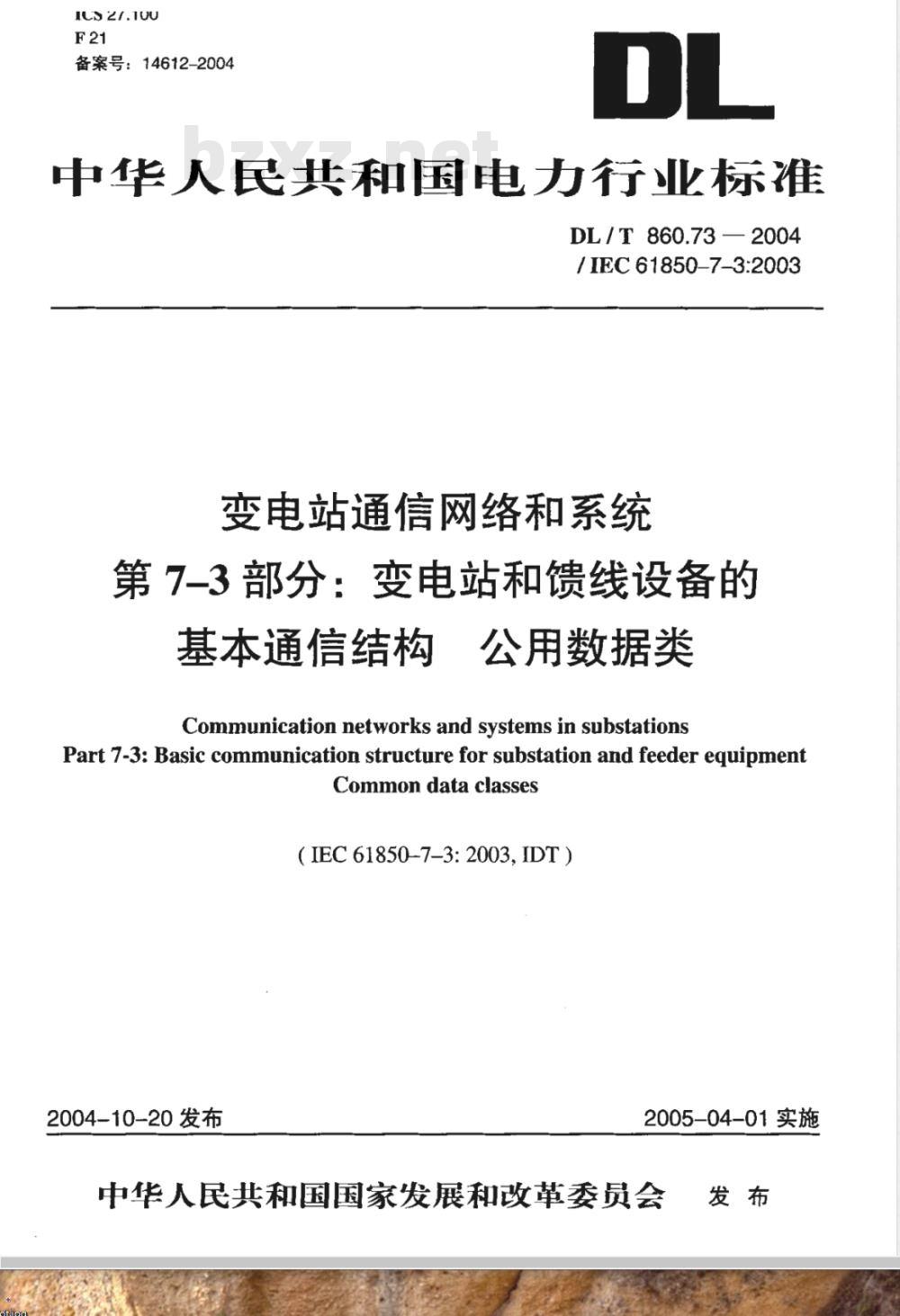

【电力行业标准(DL)】 变电站通信网络和系统 第7-3部分：变电站和馈线设备的基本通信结构 公用数据类

ICS21.100
备案号：14612-2004
中华人民共和国电力行业标准
DL/T860.73—2004
/IEC 61850-7-3:2003
变电站通信网络和系统
第7-3部分：变电站和馈线设备的基本通信结构
公用数据类
Communication networks and systems in substationsPart 7-3: Basic communication structure for substation and feeder equipmentCommondataclasses
(IEC61850-7-3:2003,IDT)
2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会國发布

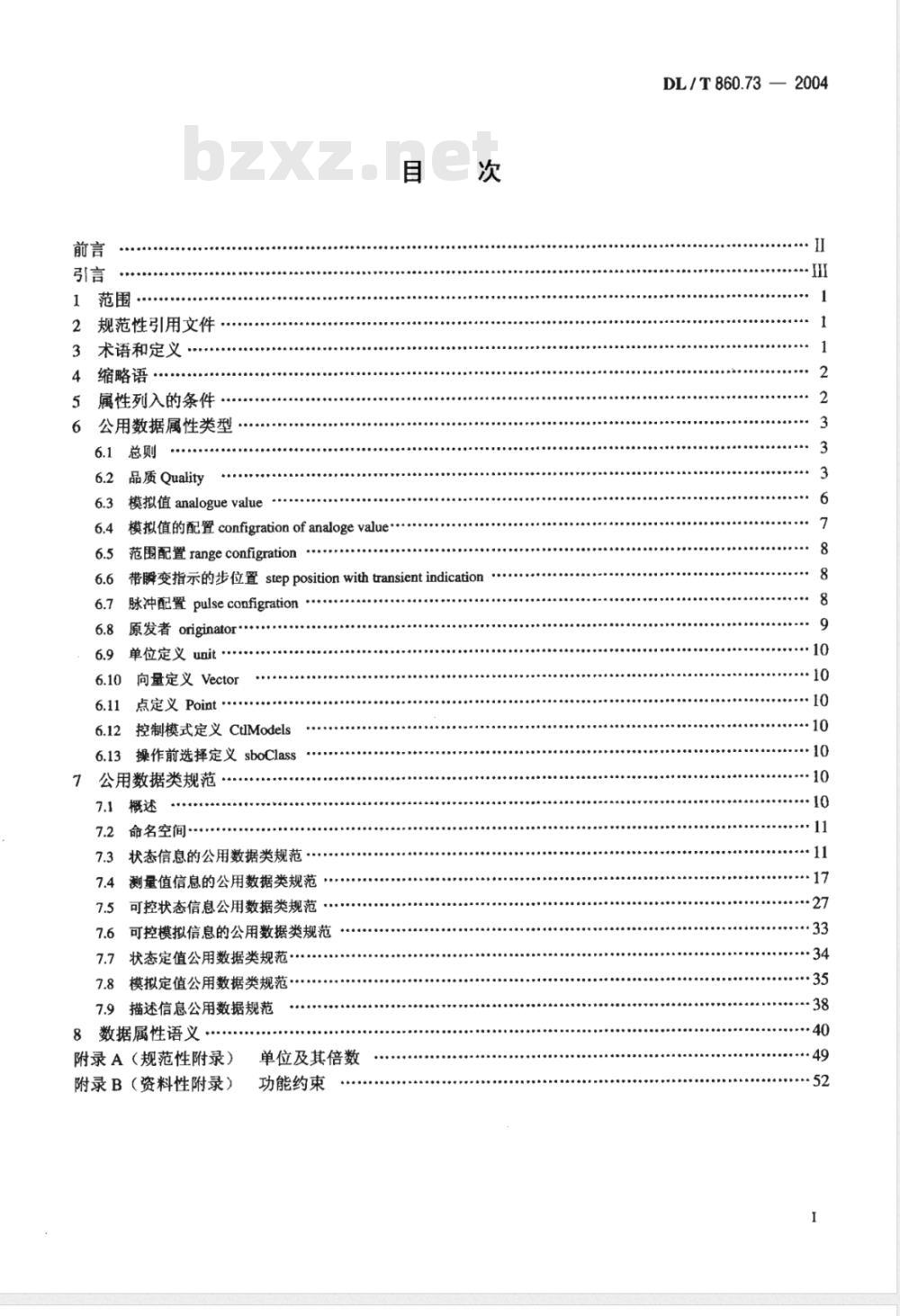

规范性引用文件
术语和定义
缩略语·
属性列入的条件
公用数据属性类型
品质Quality
模拟值analoguevalue
模拟值的配置configrationof analogevalue6.4
范围配置rangeconfigration·
带瞬变指示的步位置steppositionwithtransientindication6.6
脉冲配置pulseconfigration
原发者originato
单位定义unit
向量定义Vector
点定义Point
控制模式定义CtlModels
6.13操作前选择定义sboClass
公用数据类规范
命名空间
状态信息的公用数据类规范·
测量值信息的公用数据类规范
可控状态信息公用数据类规范
可控模拟信息的公用数据类规范7.6
状态定值公用数据类规范·
模拟定值公用数据类规范
7.9描述信息公用数据规范
8数据属性语义
附录A（规范性附录）
附录B（资料性附录）
单位及其倍数
功能约束
DL/T 860.73—2004
DL/T 860.73--- 2004

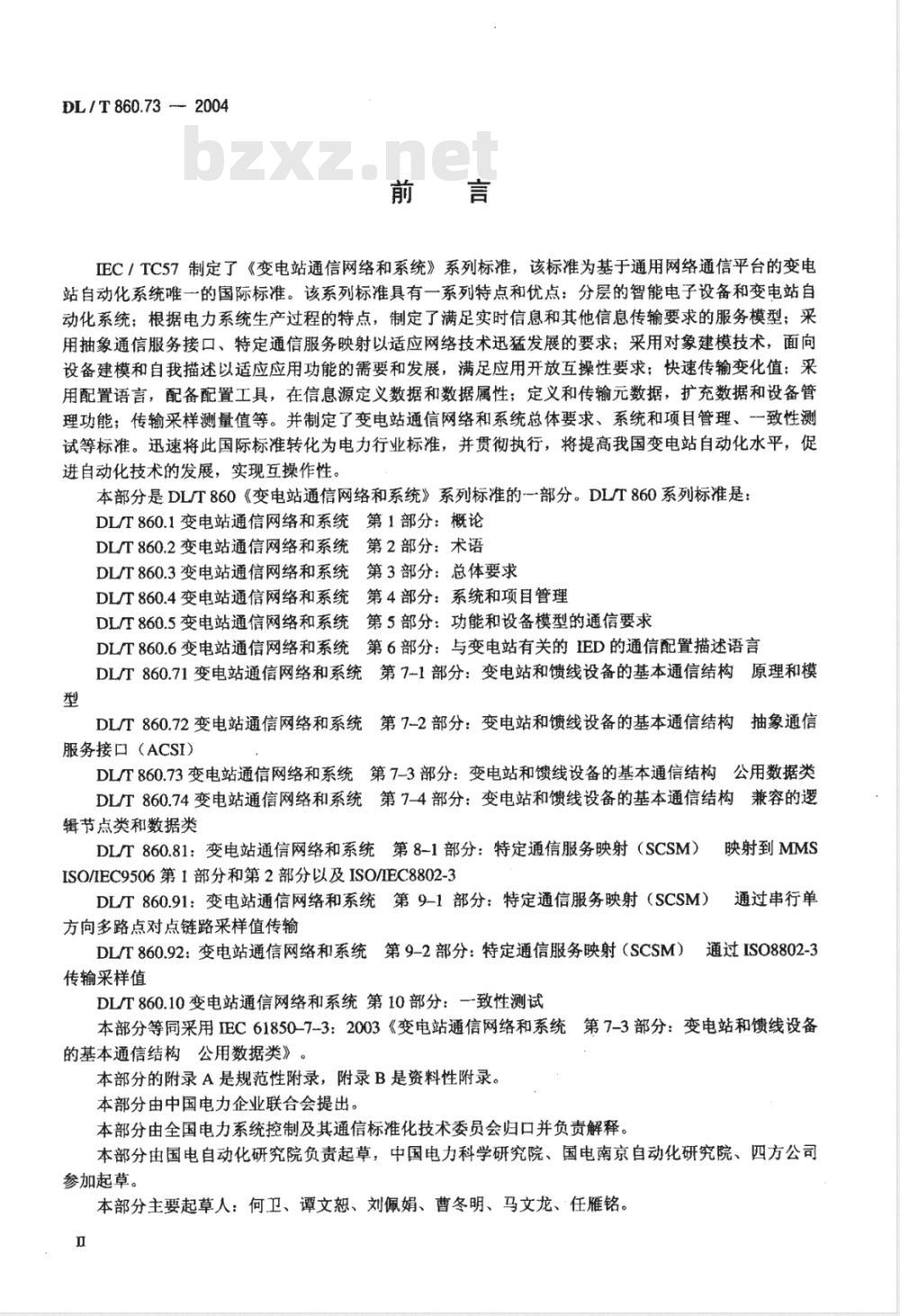

IEC／TC57制定了《变电站通信网络和系统》系列标准，该标准为基于通用网络通信平台的变电站自动化系统唯一的国际标准。该系列标准具有一系列特点和优点：分层的智能电子设备和变电站自动化系统；根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型；采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值：采用配置语言，配备配置工具，在信息源定义数据和数据属性；定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。并制定了变电站通信网络和系统总体要求、系统和项目管理、一一致性测试等标准。迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展，实现互操作性。本部分是DL/T860《变电站通信网络和系统》系列标准的一部分。DL/T860系列标准是：DL/T860.1变电站通信网络和系统第1部分：概论DL/T860.2变电站通信网络和系统第2部分：术语DL/T860.3变电站通信网络和系统第3部分：总体要求DLT860.4变电站通信网络和系统第4部分：系统和项目管理DL/T860.5变电站通信网络和系统第5部分：功能和设备模型的通信要求DL/T860.6变电站通信网络和系统第6部分：与变电站有关的IED的通信配置描述语言DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型
DL/T860.72变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
DL/T860.73变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容的逻辑节点类和数据类
DL/T860.81：变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）ISO/IEC9506第1部分和第2部分以及ISO/IEC8802-3DLT860.91：变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）方向多路点对点链路采样值传输映射到MMS
通过串行单
DL/T860.92：变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）通过ISO8802-3传输采样值
DL/T860.10变电站通信网络和系统第10部分：一致性测试本部分等同采用IEC61850-7-3：2003《变电站通信网络和系统第7-3部分：变电站和馈线设备的基本通信结构公用数据类》。本部分的附录A是规范性附录，附录B是资料性附录。本部分由中国电力企业联合会提出。本部分由全国电力系统控制及其通信标准化技术委员会归口并负责解释。本部分由国电自动化研究院负责起草，中国电力科学研究院、国电南京自动化研究院、四方公司参加起草。
本部分主要起草人：何卫、谭文恕、刘佩娟、曹冬明、马文龙、任雁铭。引言
DL/T860.73—2004

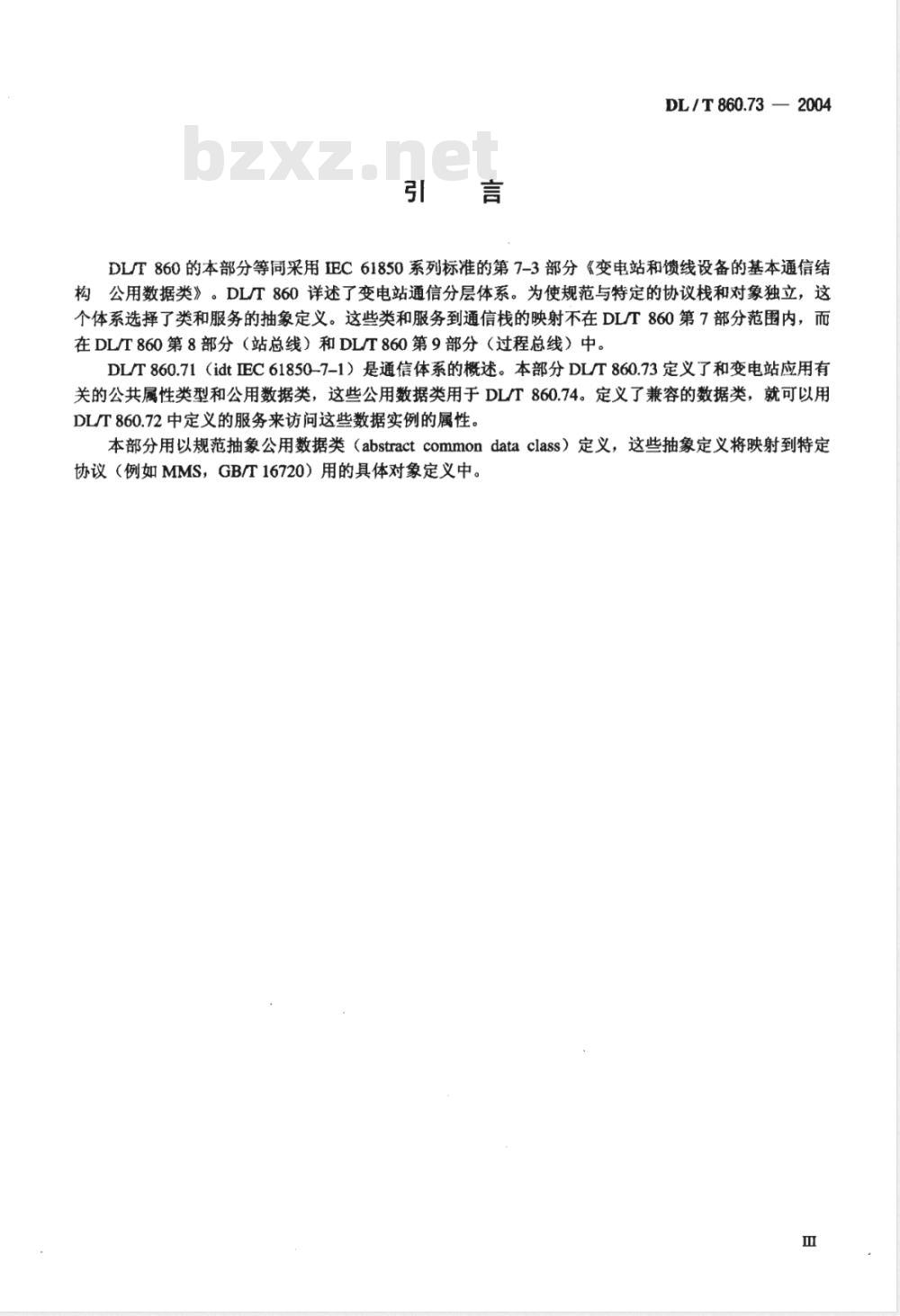

DLT860的本部分等同采用IEC61850系列标准的第7-3部分《变电站和馈线设备的基本通信结构公用数据类》。DL/T860详述了变电站通信分层体系。为使规范与特定的协议栈和对象独立，这个体系选择了类和服务的抽象定义。这些类和服务到通信栈的映射不在DL/T860第7部分范围内，而在DL/T860第8部分（站总线）和DL/T860第9部分（过程总线）中。DL/T860.71（idtIEC61850-7-1）是通信体系的概述。本部分DL/T860.73定义了和变电站应用有关的公共属性类型和公用数据类，这些公用数据类用于DL/T860.74。定义了兼容的数据类，就可以用DL/T860.72中定义的服务来访问这些数据实例的属性。本部分用以规范抽象公用数据类（abstractcommondataclass）定义，这些抽象定义将映射到特定协议（例如MMS，GB/T16720）用的具体对象定义中。1范围
变电站通信网络和系统
DL/T860.73—2004

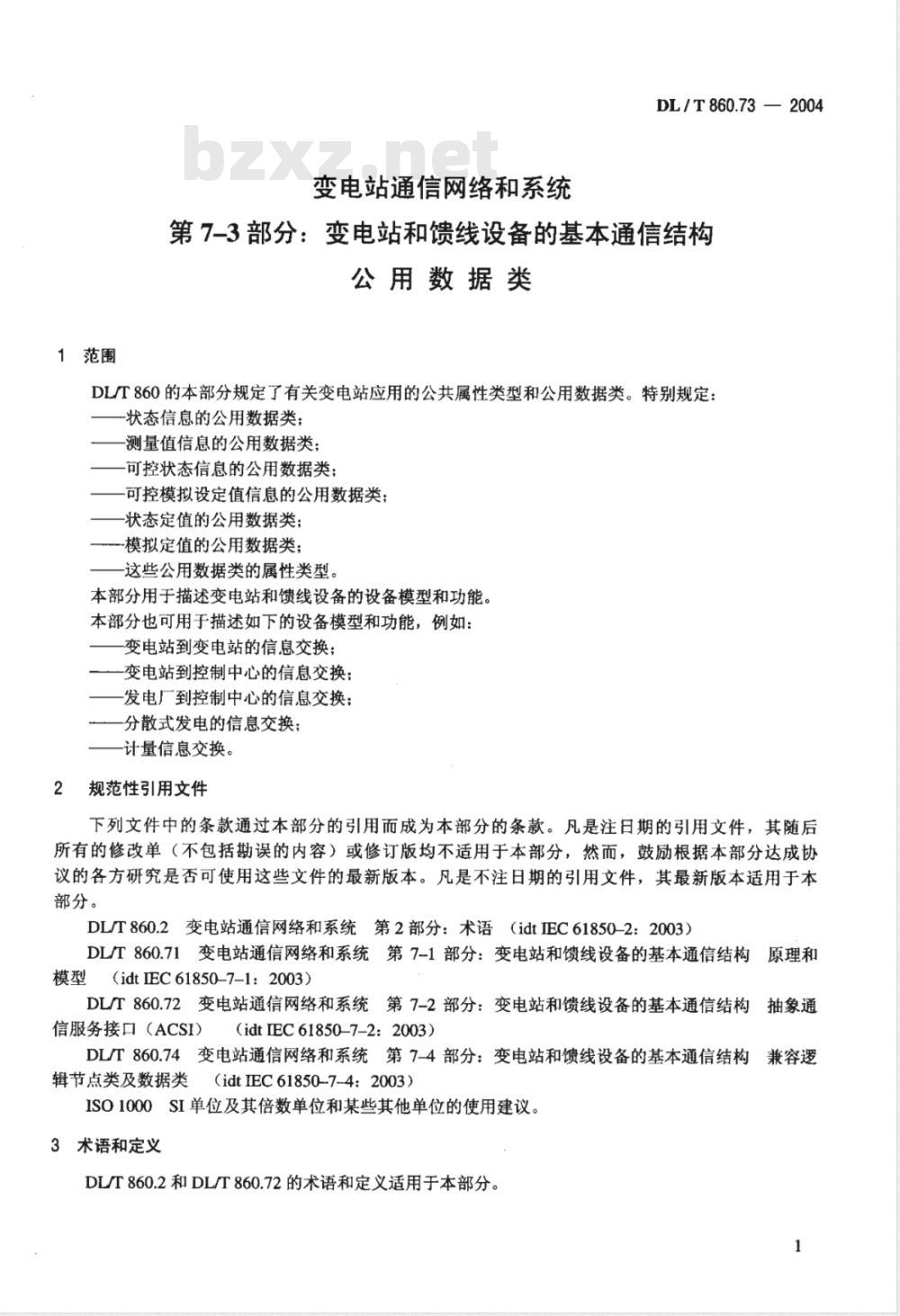

第7-3部分：变电站和馈线设备的基本通信结构公用数据类
DL/T860的本部分规定了有关变电站应用的公共属性类型和公用数据类。特别规定：状态信息的公用数据类；
测量值信息的公用数据类；
可控状态信息的公用数据类；
可控模拟设定值信息的公用数据类；状态定值的公用数据类；
-模拟定值的公用数据类；
这些公用数据类的属性类型，
本部分用于描述变电站和馈线设备的设备模型和功能。本部分也可用于描述如下的设备模型和功能，例如：变电站到变电站的信息交换；
变电站到控制中心的信息交换；发电厂到控制中心的信息交换：分散式发电的信息交换；
计量信息交换。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
DL/T860.2变电站通信网络和系统第2部分：术语（idtIEC61850-2：2003）DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模型（idtIEC61850-7-1：2003）DL/T860.72变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
(idtIEC61850-7-2:2003)
DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑节点类及数据类（idtEC61850-7-4：2003）ISO1000SI单位及其倍数单位和某些其他单位的使用建议。3术语和定义
DL/T860.2和DL/T860.72的术语和定义适用于本部分。1
DL/T 860.73-2004
缩略语
Common Data Class
trigger option for data-changetrigger option for data-updateFunctional Constraint
trigger option for quality-changeTriggerOption
公用数据类
数据变化触发任选项
数据更新触发任选项
功能约束
品质变化触发任选项
触发任选项
注：用于公用数据类标识和属性名的缩略语在本部分的各章中规定，这里不重复。属性列入的条件
本章列举了属性被列入的总体条件。缩略语
PICS_SUBST
GC_2(n)
GC_CON
AC_LNO_M
AC_LNO_EX
AC_DLD_M
AC_DLN_M
AC_DLNDA_M
AC_SCAV
AC_Co_M
AC_co_0
AC_SG_M
AC_SG_0
AC_NSG_M
AC_NSG_0
AC_RMS_M
属性是强制的
属性是可选的
若支持取代，则该属性是强制的（关于取代，见DL/T860.72部分）对于给定数据实例，至少存在一个属性对于给定数据实例，属于相同组（n）的数据属性要么都存在，要么都不存在如和配置相关的（任选的）特定数据属性存在，那么该配置数据属性只能也存在只要数据对象属于逻辑节点LLNO，该属性就一直存在，否则可任选仅用于公用数据类LPL的ldNs（逻辑设备命名空间），只有数据对象属于逻辑节点LLNO时才存在，否则不存在
仅用于公用数据类LPL的InNs（逻辑节点命名空间），如LN的命名空间偏离了IdNs定义的命名空间，则InNs应存在免费标准下载网bzxz
用于所有公用数据类的dataNs（数据命名空间），如数据的命名空间偏离了ldNs/lnNs定义的命名空间，则dataNs应存在
如公用数据类的命名空间偏离了ldNs/nNs定义的命名空间，或偏离了dataNs定义的命名空间，或二者都偏离，则该属性应存在配置数据属性的存在与否，取决于与该配置属性相关的模拟值数据属性的与存在与否。对于一个给定的数据对象：
1）如和配置属性相关的数据属性的模拟值的i和f值同时存在，则该配置数据属性应存在2）如只有存在，那么该数据属性是任选的3）如只有f存在，那么该数据属性不是要求的注：如一个不带浮点处理能力的设备只有值，则配置参数可能是离线交换的如可控状态类支持状态信息，则该属性是强制的如可控状态类支持控制，则该属性是强制的如可控状态类支持控制，则该属性是任选的若支持定值组，则该属性是强制的若支持定值组，则该属性是任选的若不支持定值组，则该属性是强制的若不支持定值组，则该属性是任选的若谐波引用类型是rms，则该属性是强制的公用数据属性类型
6.1总则
公用数据属性类型是为用于第7章中的公用数据类（CDC）而定义的。DL/T860.73—2004
DL/T860.71是DL/T860.72，DL/T860.73及DL/T860.74所有内容的概述。本部分提供用于DL/T860.73的记法以及与DL/T860.72，DL/T860.73，DL/T860.74之间的关系。注：公用数据属性类型“TimeStamp”在DL860.72中规定。6.2品质Quality
6.2.1概述
表1规定品质类型。
表1品质
品质类型定义
属性名
validity
detailQual
overflow
outofRange
badReference
oscillatory
faifure
oldData
inconsistent
inaccurate
source
operatorBlocked
属性类型
PACKEDLIST
CODED ENUM
PACKEDLIST
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
BOOLEAN
CODED ENUM
BOOLEAN
BOOLEAN
值/值域
invalid
reserved
processIsubstituted缺省process缺省FALSE
缺省FALSE
questionable
如相关属性的功能不支持，则应使用缺省值。如属性不支持或使用缺省值，映射可以将该属性从报文中去除。
品质包含从服务器来的信息的品质信息的属性，不同的品质标识符不是独立的。基本上，有如下品质标识符：
validity（有效性）
detailquality（细化品质）
source（源）
test（测试）
blockedbyoperator（操作员闭锁）注：用于本部分范围的品质和从服务器来的信息的品质有关。可能有要求在客户当地数据库采用另外的品质信息，但这是当地的事情，不属于本部分范围。尽管，客户的品质可能影响更高层客户一服务器关系的服务器所提供的品质（见图3）。
2有效性validity
DL/T860.73—2004
有效性可以是good（好）、questionable（可疑）或invalid（无效）。good（好）：如没有检出采集功能或者信息源的反常状态，值就标上good。invalid（无效）：当监视功能确认采集功能或者信息源（丢失或者无工作刷新）的反常状态，值就标上invalid。在此条件下值不被定义。无效标记用于向客户指明值不正确，而不能被采用。例：输入单元检出了一个输入的振荡，它将有关信息标上无效questionable（可疑）：当监视功能检出了反常行为，但是值可能仍然有效，值就被标上questionable。客户负责决定是否采用标上questionable的值。6.2.3细化品质Detailquality
属性的值设为无效或者可疑的原因可以通过进一步细化的品质标识符指明。如被设置为这些标识符之一，那么有效性应设为无效或可疑。下表为细化的品质标识符和无效或可疑品质之间的关系。
Detailquality（细化品质）
overflow
out Of Range
bad Reference
oscillatory
failure
old Data
inconsistent
inaccurate
invalid
questionable
overflow（溢出）：该标识符表示和这个品质相关联的属性超出了所能正确表示的值的能力（仅用于测量值信息）。
示例：测量值可能超出选择数据类型数值范围，如数据类型为16比特（bit）无符号整数，而其值超过65535。outOfRange（超值域）：该标识符表示和这个品质相关联的属性超出了预先定义的值域，这时，服务器确定将有效性设置为无效还是可疑（仅用于测量值信息）。例：测量值超出了预先定义的量程，然而所选择数据类型仍可表示值，如数据类型为16bit无符号整数，预先定义的量程为40000，而值为40001与65535之间。badReference（坏基准值）：该标识符表示由于基准值无法校准，值可能不正确。服务器将确定有效性设置为无效还是可疑（仅用于测量值和二进制计数信息）oscilatory（抖动）：为防止事件驱动的通信通道的过载，有必要检测和抑制二进制输入的抖动（快速变化）。如在所定义的时间（to）内，信号在相同方向变化两次（从0到1或从1到0），则应定义为抖动，且细化品质标识符oscillatory应置位。如检出了所配置数目之内的瞬态变化，则可以隐匿。此时应置位有效性状态“questionable”。如在所定义变化数目之后，信号仍然处在抖动状态，那么值应保持在抖动标记设置时的状态。在这种情况下有效性状态“qestionable”被复位，而“invalid”在信号抖动期间一直置位。如被配置成所有任何瞬态变化可隐匿，则有效性状态除了细化品质标识符oscillatory置位之外，“invalid”立即置位（仅用于状态信息）。failure（故障）：该标识符表示监视功能已经检出一个内部或者外部故障。oldData（旧数据）：如一个值在给定的时间间隔内不可用，此值就应设为oldData。在此其间，此值可能已经改变，但也许仍然保持老的值。特定时间间隔可由允许时效（allowed-age）属性所定义。注：在发生“故障沉默”差错时设备停止发送数据，将产生oldData条件，在这种情况下，最后接收的信息是正确的。4
inconsistent（不一致）：该标识符表示评估功能已经检出不一致。inaccurate（不精确）：该标识符表示值不满足源所声明的精度。示例：当电流值很小时，功率因素的测量值是杂乱（不精确）的。6.2.4源source
源给出了有关值的来源的信息。这个值可能采集自过程或是被取代。DL/T860.73—2004
process（过程）：该值由过程I/O输入所提供或者由某些应用功能计算出来。substituted（被取代）：该值由操作员输入或者由自动源提供。注1：取代可以当地或者通过通信服务完成。在第2种情况下，采用带功能约束SV的特定属性。注2：有各种手段清除取代。例如，在一个无效条件发生之后完成的取代，在无效条件消失之后自动地清除取代。然而这是当地事情不在本部分范围之内。6.2.5测试test
测试是附加的标识符，它可用于标记一个值为正在测试的值，不能用于运行目的。在客户中测试品质的处理是当地的事情。在品质描述词中这个比特完全和其他比特无关。测试标识符通常由所有分层的各个层次传送。6.2.6操作员闭锁blockedbyoperatoroperatorBlocked（操作员闭锁）：如值的刷新被操作员闭锁，就设置这个标识符。此值为闭锁前的信息。如此标识符置位，细化品质标识符的oldData标识符也应置位。注：操作员以及自动功能可以闭锁通信刷新和输入刷新。在这两种情况，细化品质的oldData标识符应置位。如闭锁由操作员完成，则operatorBlocked标识符也要另外置位。在此情况下，要求应由操作员的行为来清除这个条件。示例：如辅助电源跳闸，操作员可闭锁输入刷新，保存老数值。6.2.7客户服务器上下文（context）中的品质品质标识符反映服务器中信息的品质，它供给客户。图1显示可影响单个客户一服务器关系中的品质的潜在的源。“信息源”是过程信息到（硬连接）系统的连接。信息可能是无效或者可疑的，如图1所示。信息源的反常行为可被输入单元检出。在此情况下，输入单元相应地保持老数据和标记。客户
通信网络
服务器
被取代
输入单元
老数据
信息源
盈鑫/可魅
超值域
图1在单个客户-服务器关系中的品质标识在图2所示的多客户一服务器关系中，（客户B）可能通过通信链路采集信息。如这个通信链路断开，客户B可能检出此状态，并认定此信息为可疑的老数据。客户A
通信网络
服务器
客户B
输入单元
信息源
通信网络
老数据
图2在多客户一服务器关系中的品质标识5
DL/T 860.73—2004
在多客户一服务器关系中，服务器A的品质反映服务器B（由客户B采集）以及它自已己的品质。因此，如何处理不同层次品质的优先级可能需要进一步的规范，这超出了本部分的范围。对于标识符validity，invalid值优于questionable值，因为这是最坏的情况。对于标识符source多客户一服务器的更高层将优于较低层。
示例：设A为更高层，B为较低层。从服务器B来的品质为invalid，如现在服务器B和客户B之间通信故障（questionable、oldData），品质仍为invalid并不变成questionable，因为最后的信息是不正确的。服务器A将信息作为invalid报告。
6.2.8品质标识符之间关系
validity和source具有优先的关系。如source是“process”状态，validity决定了源数值的品质。如source是“substituted”状态，则validity由被取代的值的定义决定。这是很重要的特征，因为取代是用客户可能当作好值使用的取代值来代替无效值。示例l：若questionable和substituted均置位，这意味着取代值是可疑的。这可能发生在分层配置中，在最低层完成取代，而在较高层通信故障。示例2：若无效值被取代，将清除无效域而设置取代域，以表示取代。品质标识符operatorBlocked独立于其他品质标识符。示例3：一个输入抖动引起无效域置位。由于值连续变化，将产生很多报告，加重通信网络负担。操作员可能闭锁输入的刷新。在此时，operatorBlocked域也将被置位。图3显示了品质标识符之间的交互作用以及多客户一服务器关系的影响。在以下示例中假设间隔层设备充当过程层服务器的客户，又作为变电站层客户的服务器。注：这是多客户一服务器关系的一个例子。可能存在其他多客户一服务器关系，但是行为不会改变。例A中，输入被闭锁，信息品质被标上questionable和oldData。例B中，在过程层被取代。到下一个高层（间隔层）的信息品质被标上substitiuted（但validity被标为good）。
例C中，过程层和间隔层之间通信故障，在间隔层和变电站层之间信息品质仍然被标上取代。另外，questionable和oldData被置位以表示（被取代）信息可能是老的。例D中，在间隔层完成新的取代。到下一个高层（变电站层）的信息品质被标上substituted（同时也是good），信息品质和第一次取代无关。6.3模拟值analogue value
表2定义了模拟值的类型。
表2模拟值
模拟值（analoguevalue）类型定义属性名
属性类型
FLOAT32
值/值域
整数值
浮点值
模拟值可以用基本数据类型INTEGER（属性i）或FLOATINGPOINT（属性f）来表示。至少使用其中一个属性。如两个属性都存在，那么应用时应确保两种属性的值保持一致。若其中一个值由通信服务更新，另一个值也要更新。例如，xxxf被写值，xxx.i相应地也要更新。i：值i为测量值的整数表示。i和f之间的转换公式为：f x1uniemulipia = (ixscale Factor)+ offset当i、scaleFactor、offset和f都存在时，在允许误差内是正确的。6
f：值f为测量值的浮点表示，f可以用SI单位来表示工程值。DL/T860.73—2004
注：整数和浮点两种表示方法的原因是使没有浮点处理能力的IED也能支持模拟值。这种情况下，scaleFactor和offset可以在客户和服务器之间离线交换。例A
Station
Process
Station
Process
Validity-questionabte
oldData
Validity-questionable
（oldData）
Input isblocked
Substituted
Vealidityquestionable
（oldData）
Communication
failure
Substitution
Input is blocked
Substituted
Substituted
Input is blocked
Substituted
Substitution
Comunication
faiture
Substitution
Input is blocked
图3取代和有效性的交互作用
CL—客户；Se一服务器
6.4模拟值的配重configration of analoge value表3定义了模拟值配置的类型。
表3模拟值的配置
标量模拟值配置的类型定义
属性名
scaleFactor
offset
属性类型
FLOAT32
FLOAT32
值/值域
这数据属性类型用于以整数值表示的模拟值的配置。整数和浮点值间的转换公式见式（1）。scaleFactor：scaleFactor的值应是标量因子。offset：offset的值应是偏移量。7
