【DL电力标准】 电力光纤到户组网技术规程

本网站 发布时间: 2023-06-23 13:04:14
  • DL/T 5715-2015
  • 现行

基本信息

  • 标准号:

    DL/T 5715-2015

  • 标准名称:

    电力光纤到户组网技术规程

  • 标准类别:

    电力行业标准(DL)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

DL/T 5715-2015.Technical code for power fiber to the home network.
1总则
1.0.1为在电力光纤到户工程建设中贯彻执行国家的技术经济政策,坚持因地制宜的原则,做到技术先进、安全适用、经济合理、确保质量,制定本规程。
1.0.2本规程规定了电力光纤到户(Power Fiber to the Home PFTTH)系统的网络架构、组网原则、设备与线缆等部分的技术要求。
1.0.3 DL/T 5715适用于引入住宅区和住宅建筑内PFTTH的组网规划设计、工程建设。非住宅建筑PFTTH可参照本规程。
1.0.4电力光纤到户工程建设除应执行本规程的规定外,尚应符合国家现行有关标准的规定。
2术语和缩略语
2.1术语
2.1.1光纤到户 fiber to the home
指仅利用光纤媒质连接通信局端和家庭住宅的接入方式,引入光纤由单个家庭住宅独享。
[YD/T 1636- 2007, 定义4.1]
2.1.2电力光纤到户(PFTTH) power fiber to the home
指将光纤随低压电力线缆敷设的光纤到户方式,实现到表到户。
2.13馈线光缆feeder optical cable
指连接配电室至光缆交接箱或光缆交接箱之间的光缆。
2.1.4配线光缆 wiring optical cable
指连接低压配电间至用户接入点或光缆交接箱至光纤分纤箱之间的光缆。
注:改写GB 50846-2012, 定义2.0.7。
2.1.5用户光缆to-home optical cable
指由用户接入点至用户终端之间的光缆。
注:改写GB 50846- -2012, 定义2.0.8。

标准内容标准内容

部分标准内容:

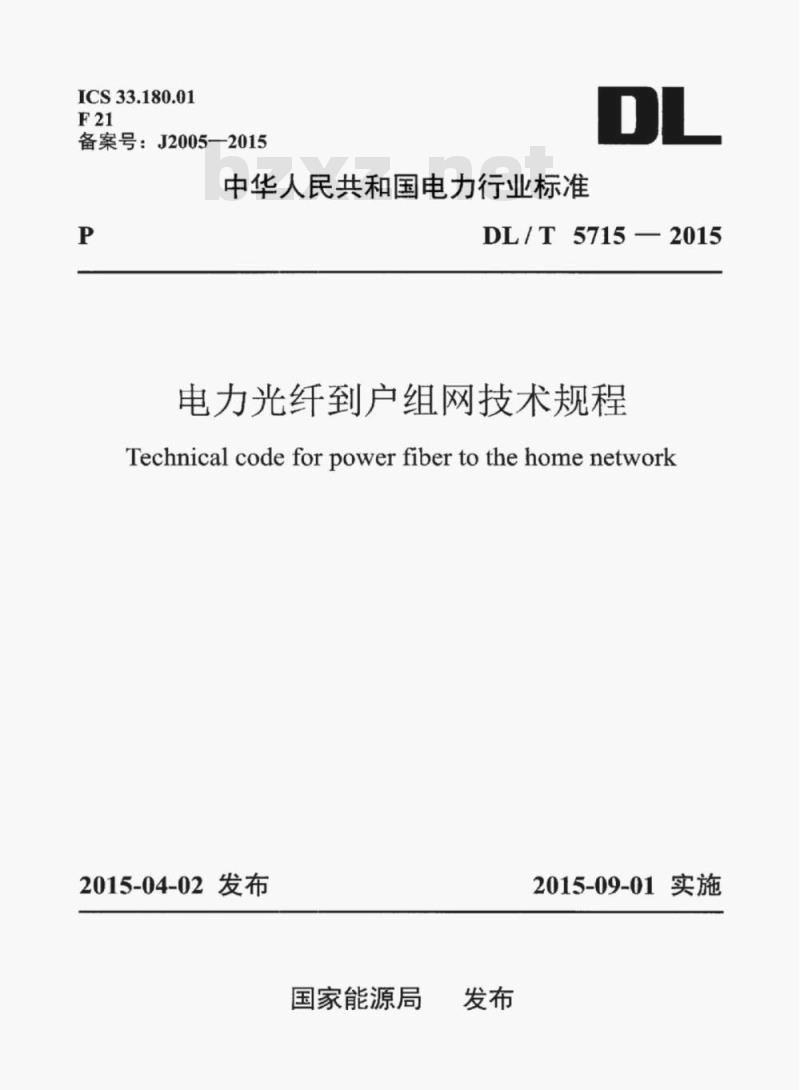

ICS33.180.01
F21
备案号:J2005—2015
中华人民共和国电力行业标准
DL/T5715—2015
电力光纤到户组网技术规程
Technical codefor powerfibertothehomenetwork2015-04-02发布
国家能源局
2015-09-01实施

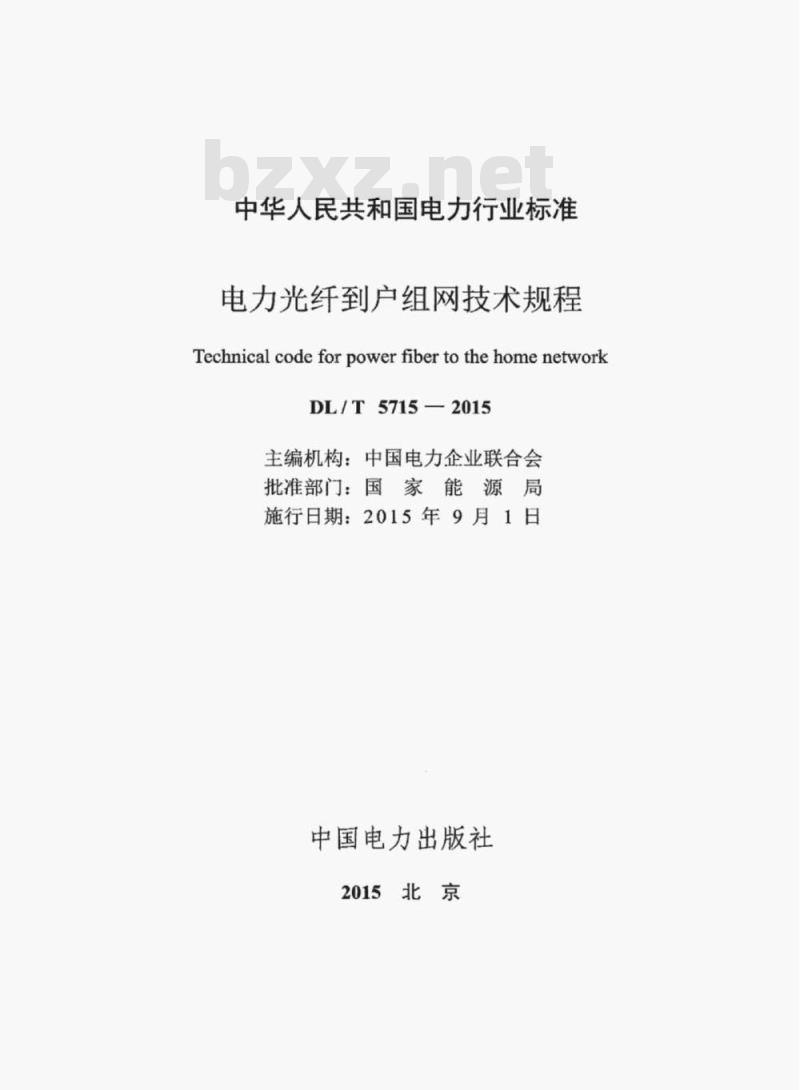

中华人民共和国电力行业标准
电力光纤到户组网技术规程
Technical code for powerfiber to the homenetworkDL/T5715—2015
主编机构:中国电力企业联合会批准部门:国家能源局
施行日期:2015年9月1日
中国电力出版社
2015北京

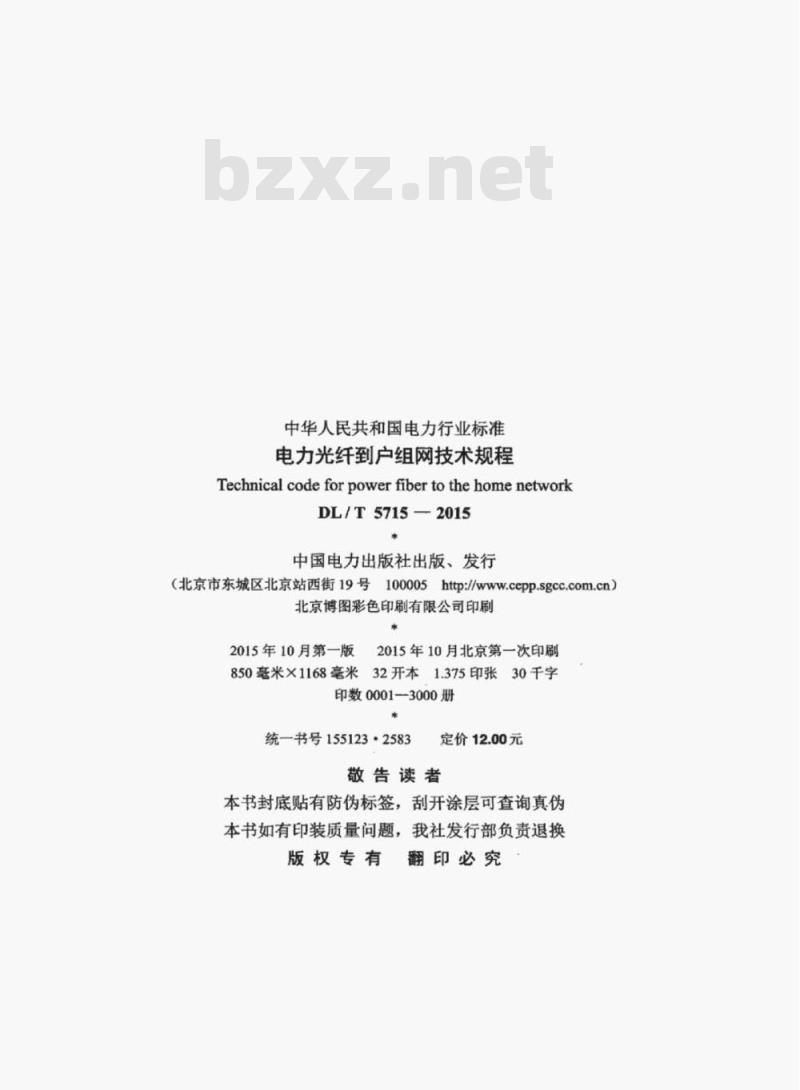

中华人民共和国电力行业标准
电力光纤到户组网技术规程
Technical codeforpowerfibertothehomenetworkDL/T57152015
中国电力出版社出版、发行
(北京市东城区北京站西街19号100005http:/cepp.sgcc.com.cn)北京博图彩色印刷有限公司印刷*
2015年10月第一版
2015年10月北京第一次印刷
850毫米×1168毫米32开本1.375印张30千字印数0001—3000册
统一书号155123·2583
定价12.00元
敬告读者
本书封底贴有防伪标签,刮开涂层可查询真伪本书如有印装质量问题,我社发行部负责退换版权专有翻印必究
DL/T5715—2015

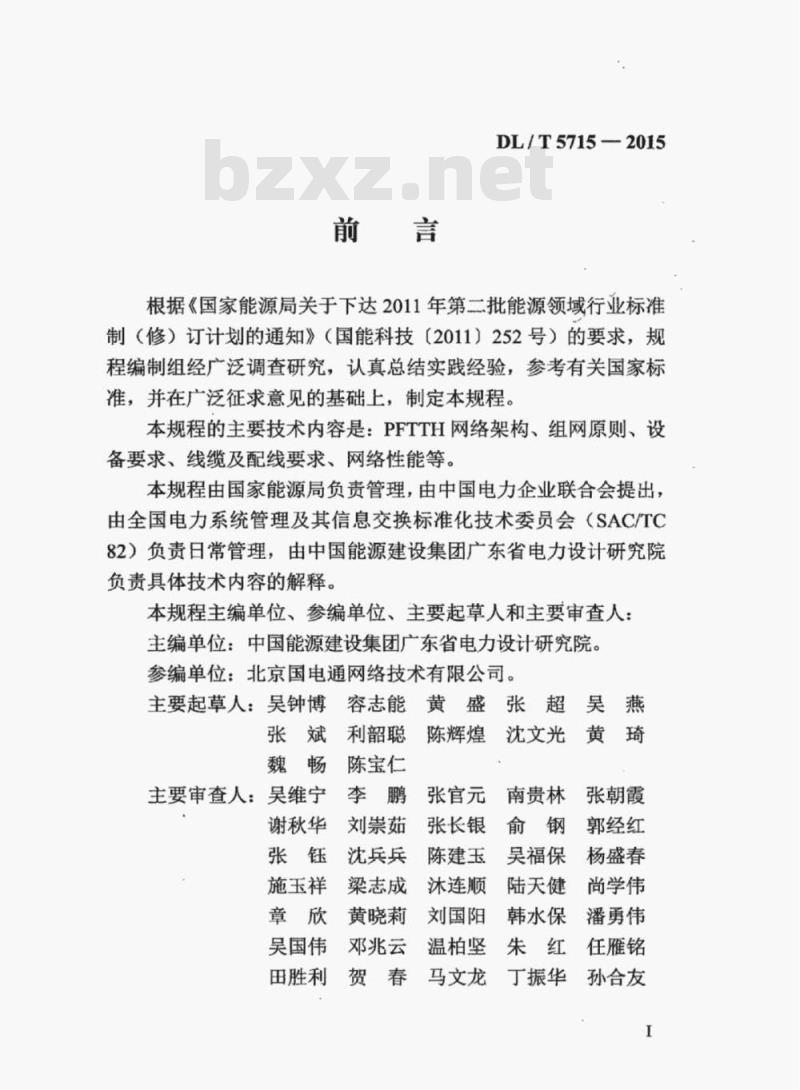

根据《国家能源局关于下达2011年第二批能源领域行业标准制(修)订计划的通知》(国能科技(2011)252号)的要求,规程编制组经广泛调查研究,认真总结实践经验,参考有关国家标准,并在广泛征求意见的基础上,制定本规程。本规程的主要技术内容是:PFTTH网络架构、组网原则、设备要求、线缆及配线要求、网络性能等。本规程由国家能源局负责管理,由中国电力企业联合会提出,由全国电力系统管理及其信息交换标准化技术委员会(SAC/TC82)负责日常管理,由中国能源建设集团广东省电力设计研究院负责具体技术内容的解释。
本规程主编单位、参编单位、主要起草人和主要审查人:主编单位:中国能源建设集团广东省电力设计研究院。参编单位:北京国电通网络技术有限公司。主要起草人:吴钟博
容志能黄盛张超吴燕
利韶聪
陈宝仁
主要审查人:吴维宁
谢秋华
施玉祥免费标准bzxz.net
吴国伟
田胜利
刘崇茹
沈兵兵
梁志成
黄晓莉
邓兆云
陈辉煌
张官元
张长银
陈建玉
沐连顺
刘国阳
温柏坚
马文龙
沈文光黄琦
南贵林
吴福保
陆天健
韩水保
丁振华
张朝霞
郭经红
杨盛春
尚学伟
潘勇伟
任雁铭
孙合友
DL/T57152015

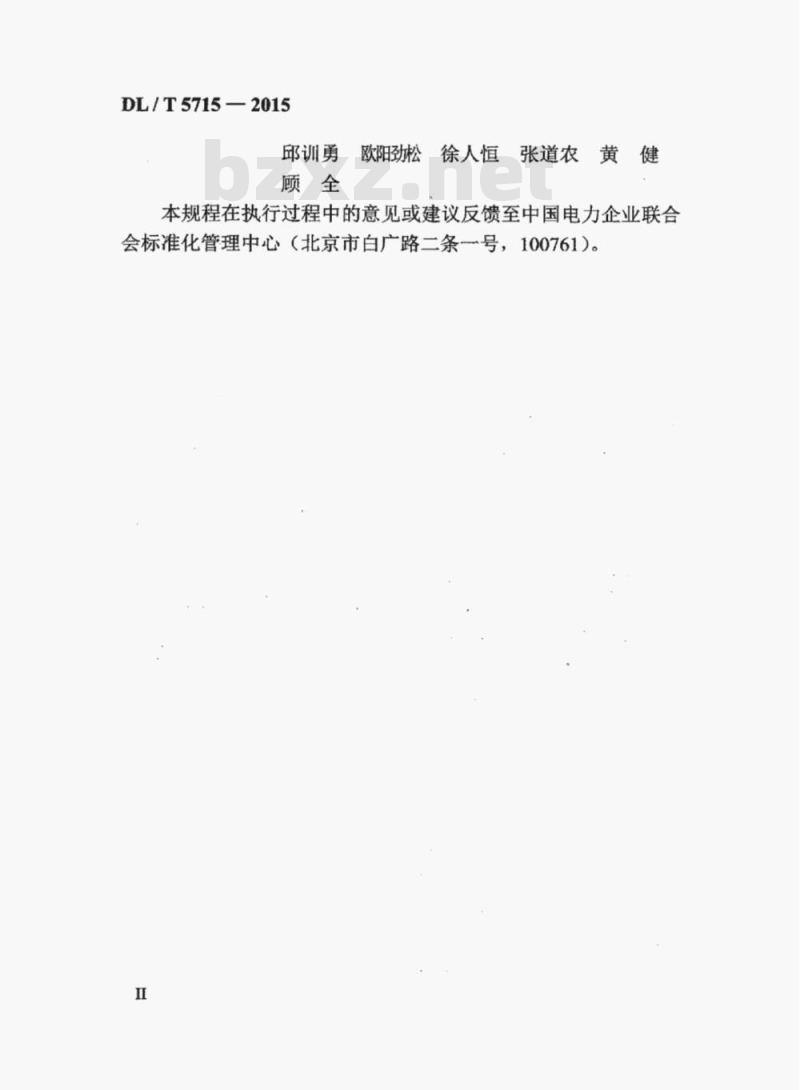

邱训勇欧阳劲松徐人恒张道农黄健顾全
本规程在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。I
1总则
2术语和缩略语
2.1术语·
2.2缩略语
3PFTTH网络架构
总体结构
网络组成·
4组网原则
总体组网原则
组网拓扑结构
ODN结构
节点位置
5设备要求
设备配置原则…
设备技术要求·
网络管理…
5.4网络安全
6线缆及配线要求,
线缆配置原则
线缆路由选择,
6.3线缆技术要求·
6.4配线技术要求
7网络性能
本规程用词说明
引用标准名录
附:条文说明
DL/T5715—2015
·16
·17
·19
·20
·20
.20
·20
·23
·24
·25
DL/T5715—2015
Foreword
General provisions
Contents
2Terms andAbbreviations
2.1Terms*
2.2Abbreviations
3SystemarchitectureofPFTTH
3.1Overall structure
3.2 Compositionofnetwork
4 Networkformingprinciple
4.1 General principles of networking4.2Network topology\
4.3ArchitectureofoDN...
4.4Nodelocation
5Requirements ofequipment..
5.1 Configuration principleofequipment5.2Performanceofequipment
5.3Networkmanagement
5.4 Network security
6Requirement of cales and wiring equipment.6.1Configurationprincipleofcable'6.2 Routing of cable
6.3Performanceofcale.
6.4Performanceofwiringequipment7 Performance ofnetwork.
Explanationof Wordinginthis codeList ofnormative standards
Addition:Explanation ofprovisionsIV
·12
·14
·16
·18
·20
.20
·25
1总则
DL/T57152015
1.0.1为在电力光纤到户工程建设中贯彻执行国家的技术经济政策,坚持因地制宜的原则,做到技术先进、安全适用、经济合理、确保质量,制定本规程。
1.0.2本规程规定了电力光纤到户(PowerFibertotheHome,PFTTH)系统的网络架构、组网原则、设备与线缆等部分的技术要求。
1.0.3本规程适用于引入住宅区和住宅建筑内PFTTH的组网规划设计、工程建设。非住宅建筑PFTTH可参照本规程。1.0.4电力光纤到户工程建设除应执行本规程的规定外,尚应符合国家现行有关标准的规定。
DL/T5715-2015
2术语和缩略语
2.1术语
2.1.1光纤到户fibertothehome
指仅利用光纤媒质连接通信局端和家庭住宅的接入方式,引入光纤由单个家庭住宅独享。
[YD/T1636-—2007,定义4.1]
2.1.2电力光纤到户(PFTTHDpowerfibertothehome指将光纤随低压电力线缆敷设的光纤到户方式,实现到表到户。
2.1.3馈线光缆feederopticalcable指连接配电室至光缆交接箱或光缆交接箱之间的光缆。2.1.4配线光缆wiringopticalcable指连接低压配电间至用户接入点或光缆交接箱至光纤分纤箱之间的光缆。
注:改写GB50846—2012,定义2.0.7。2.1.5用户光缆to-homeopticalcable指由用户接入点至用户终端之间的光缆。注:改写GB508462012,定义2.0.8。2.1.6光缆分配点opticalcabledistributionpoint指馈线光缆与配线光缆之间衔接的节点。2.1.7用户接入点useraccesspoint指配线光缆和用户光缆之间衔接的节点。注:改写GB50846-2012,定义2.0.5。2
DL/T57152015
2.1.8光缆交接箱opticalcableintersectionbox指连接馈线光缆和配线光缆的光纤配线设备。注:改写GB508462012,定义2.0.12。2.1.9光电交接箱opticalandelectriccableintersectionbox指连接OPLC与OPLC、OPLC与其他光缆之间的配线设备。2.1.10光纤分纤箱fiberdistributingbox指连接配线光缆和用户光缆的配线设备。2.1.11用户终端userterminal
指在用户设置的设备终端。
2.1.12家居配线箱householddistributorbox指安装于用户的多功能配线箱体。注:改写GB50846--2012,定义2.0.15。2.2缩略语
EPONEthernetPassiveOpticalNetwork基于以太网方式的无源光网络
FEFastEthernet快速以太网
FTTHFibertotheHome光纤到户
GEGigabitEthernet千兆比特以太网吉比特无源光网络
GPONGigabitPassiveOpticalNetworkNMNetworkManagement网络管理
NMINetworkManagementInterface网络管理接口MDUMulti-DwellingUnit多住户单元操作、管
OAMOperation,AdministrationandMaintenance理与维护
OBDOpticalBranchingDevice光分路器ODNOpticalDistributionNetwork光分配网络OLTOpticalLineTerminal光线路终端ONUOpticalNetworkUnit光网络单元3
DL/T5715—2015
OPLCOpticalFiberCompositeLow-voltageCable光纤复合低压电缆
PFTTHPowerFibertotheHome电力光纤到户PONPassiveOpticalNetwork无源光网络SNServiceNode业务节点
SNIServiceNodeInterface业务节点接口UNIUserNetworkInterface用户网络接口4
DL/T57152015
3PFTTH网络架构
3.1总体结构
3.1.1PFTTH网络属于电力配用电通信网络接入网络,在整个电力配用电通信网络的位置如图3.1.1所示。3.1.2PFTTH与其他网络实体之间的连接如图3.1.2所示。用户终端设备通过用户网络接口(UNI)连接到PFTTH,PFTTH通过业务节点接口(SNI)连接到业务节点(SN),PFTTH通过网络管理接口(NMI)连接到网管系统。原则上,对PFTTH可实现的UNI和SNI的类型和数自没有限制。3.2网络组成
3.2.1PFTTH的基本组成包括:线路终端(OLT)、光网络单元(ONU)、光分配网络(ODN),如图3.2.1所示。OLT汇聚各种业务的信号并按照不同业务类型向用户终端3.2.2
传输,OLT主要功能分为核心部分、业务部分和公共部分:1核心部分:包括汇聚分发、业务处理和ODN适配功能。2业务部分:提供业务接口功能,包括接口适配、接口保护以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能。
3公共部分:包括供电、操作、管理与维护功能。通过NMI接口还可以与上层网管系统相连,实现网络管理的主要功能。3.2.3ONU负责向终端用户提供所需的业务接口,ONU主要功能分为核心部分、业务部分和公共部分:1核心部分:包括与ODN的接口适配功能和业务处理功能。5
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
