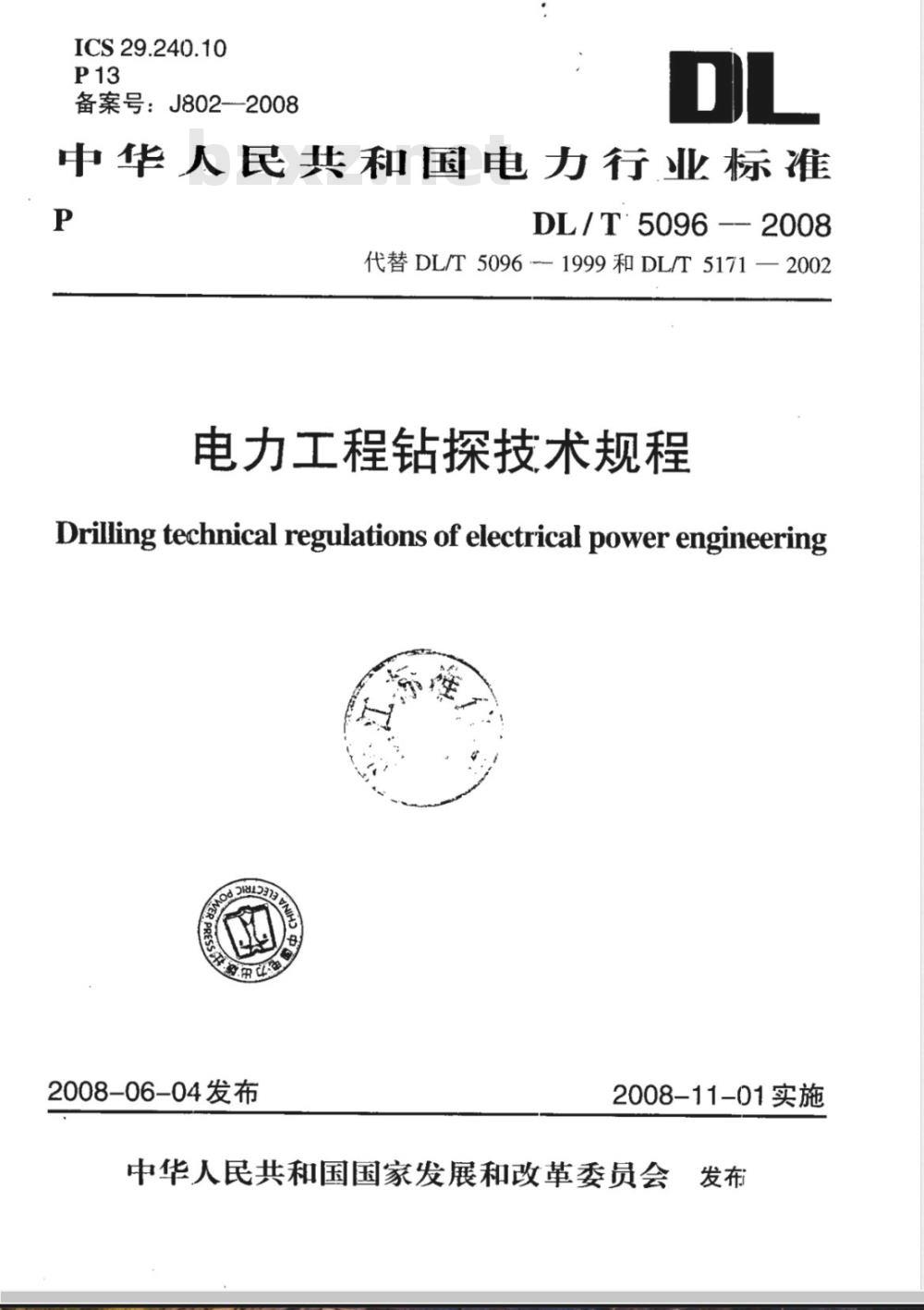

【电力行业标准(DL)】 电力工程钻探技术规程

ICS29.240.10
备案号：J802-2008
中华人民共和国电力行业标准
DL/T:5096--2008
代替DL/T5096—1999和DL/T5171—2002电力工程钻探技术规程
Drilling technical regulations of electrical power engineering2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布

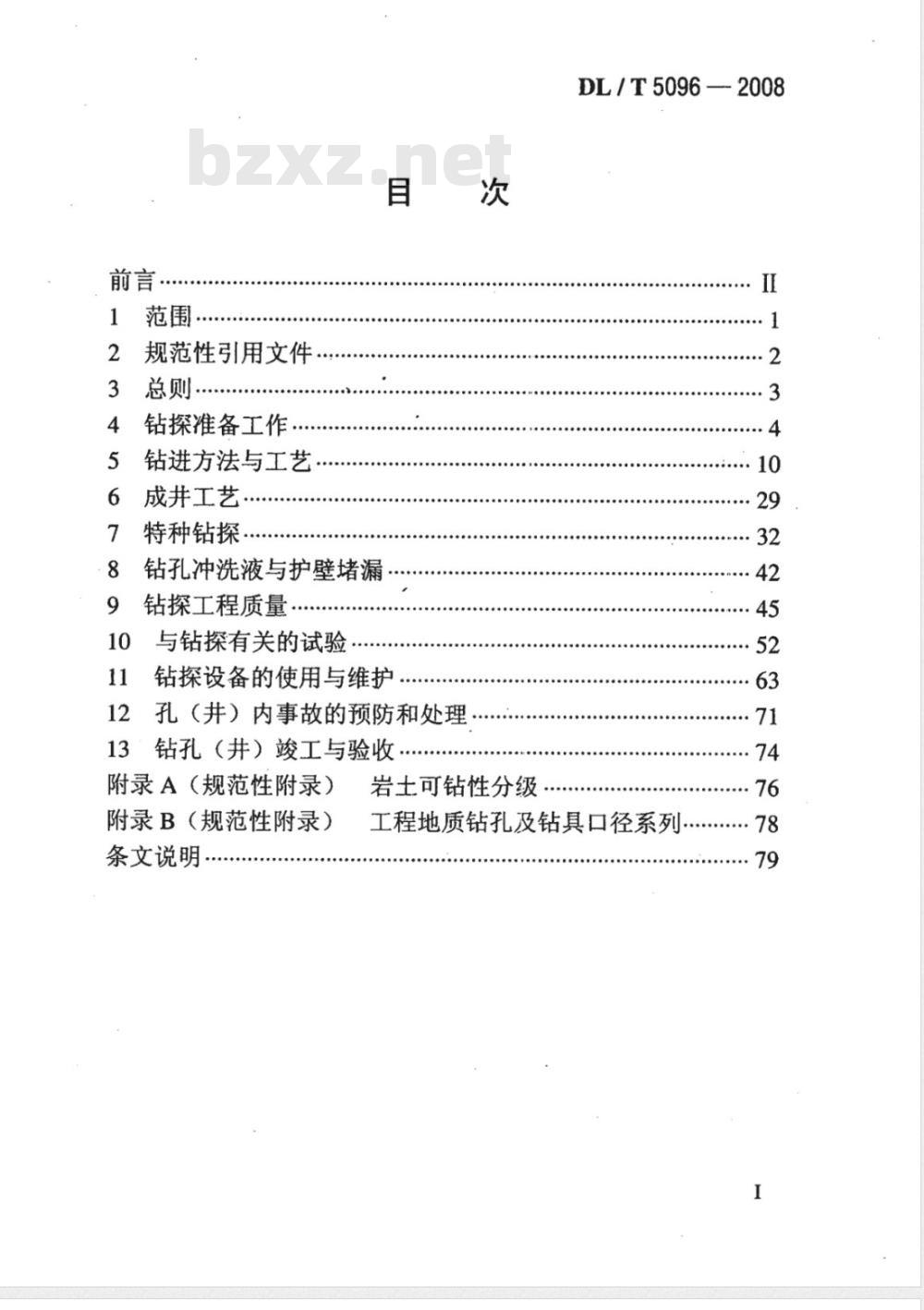

规范性引用文件
总则，
钻探准备工作，
钻进方法与工艺，
成井工艺，
特种钻探
钻孔冲洗液与护壁堵漏…
钻探工程质量
与钻探有关的试验
钻探设备的使用与维护
孔（井）内事故的预防和处理
钻孔（井）竣工与验收
附录A（规范性附录）
附录B（规范性附录）
条文说明…
岩士可钻性分级
DL/T5096—2008
工程地质钻孔及钻具口径系列7
DL/T5096—2008

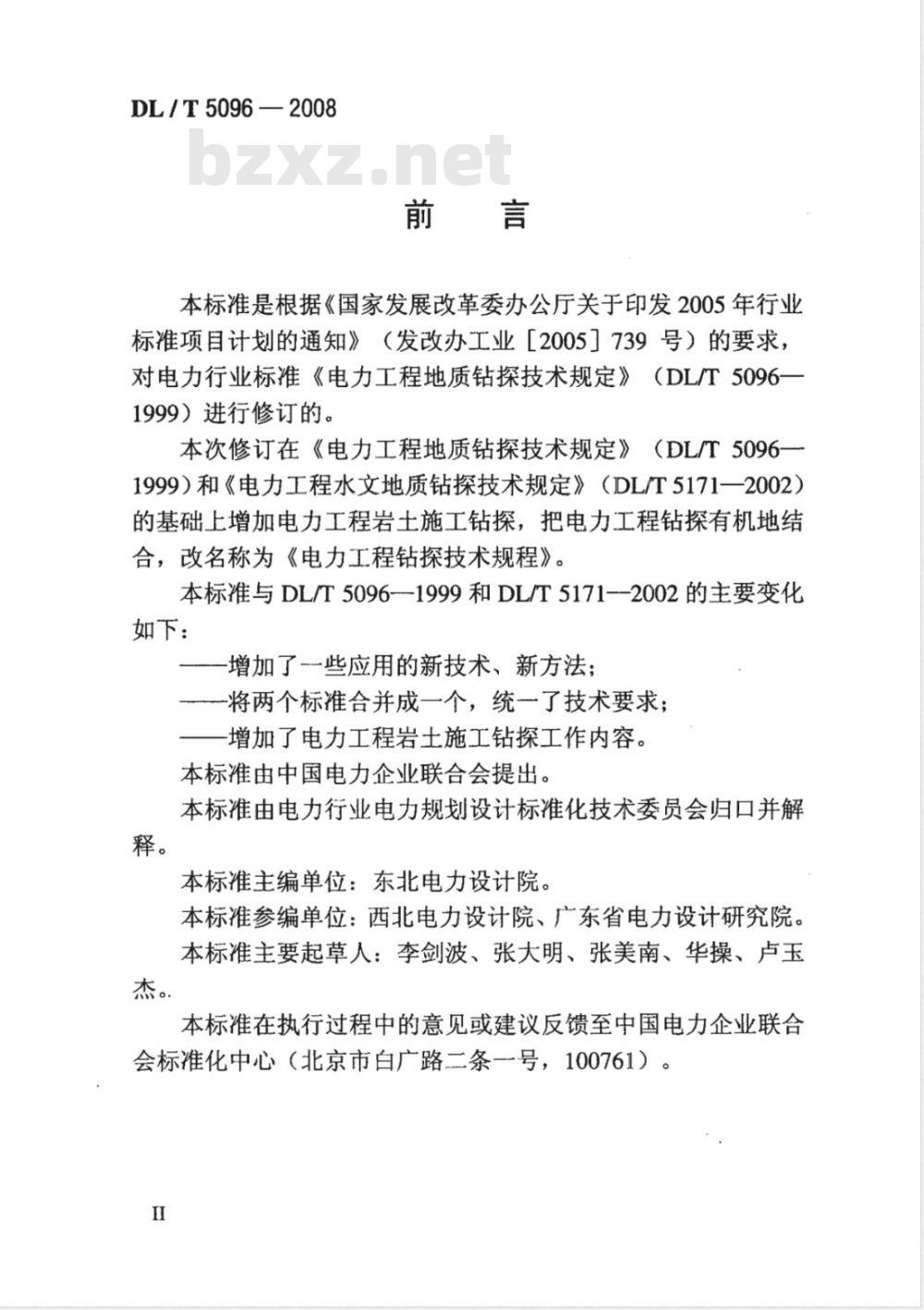

本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业【2005】739号）的要求，对电力行业标准《电力工程地质钻探技术规定》（DLT5096一1999）进行修订的。
本次修订在《电力工程地质钻探技术规定》（DL/T5096一1999）和《电力工程水文地质钻探技术规定》（DL/T5171一2002）的基础上增加电力工程岩土施工钻探，把电力工程钻探有机地结合，改名称为《电力工程钻探技术规程》。本标准与DL/T5096—1999和DL/T5171-2002的主要变化如下：
一增加了些应用的新技术、新方法；一将两个标准合并成一个，统一了技术要求：一增加了电力工程岩土施工钻探工作内容。本标准由中国电力企业联合会提出本标准由电力行业电力规划设计标准化技术委员会归口并解释。
本标准主编单位：东北电力设计院。本标准参编单位：西北电力设计院、广东省电力设计研究院。本标准主要起草人：李剑波、张大明、张美南、华操、卢玉杰。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。H

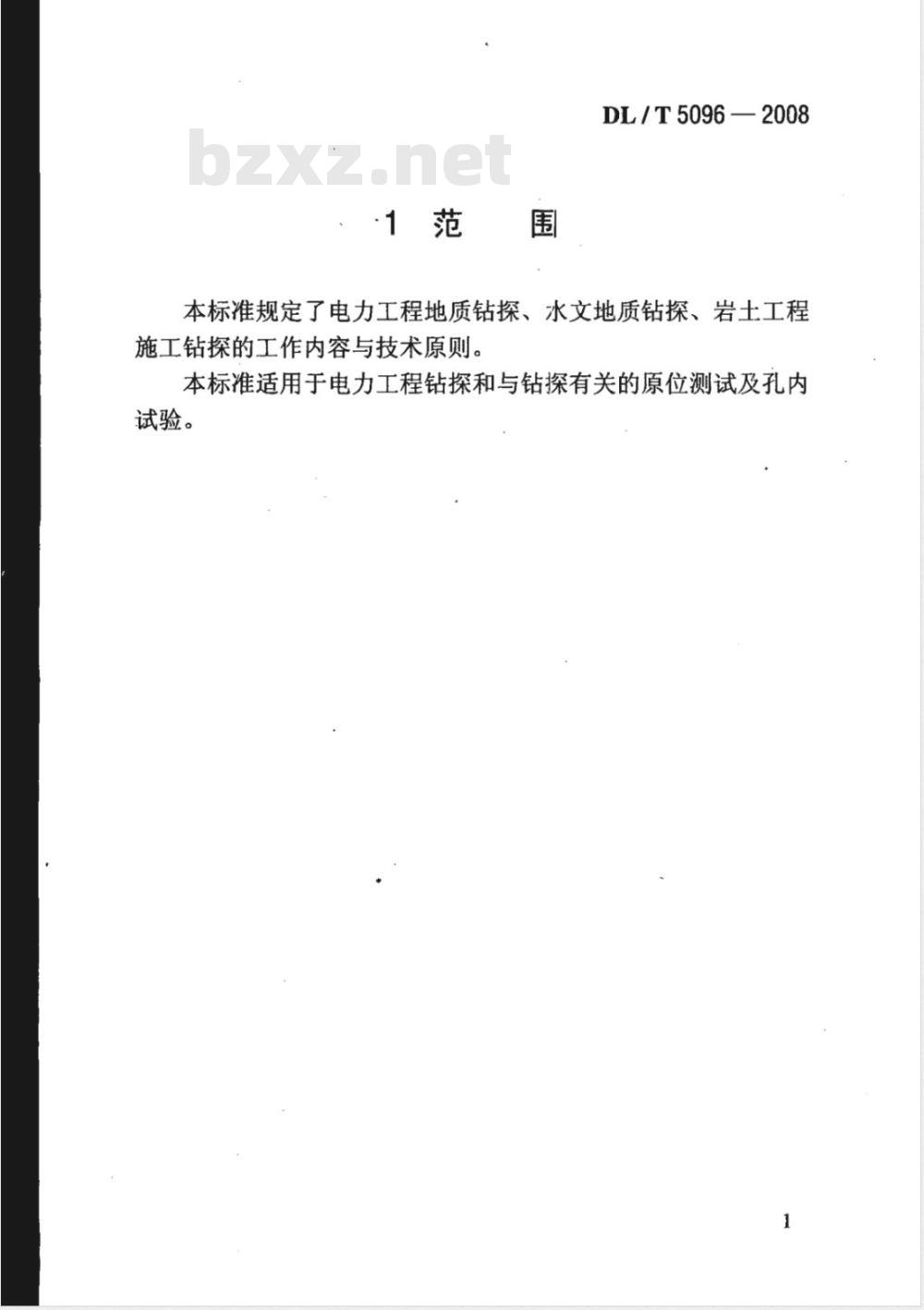

1范围
DL/T5096—2008
本标准规定了电力工程地质钻探、水文地质钻探、岩土工程施工钻探的工作内容与技术原则。本标准适用于电力工程钻探和与钻探有关的原位测试及孔内试验。
DL/T50962008

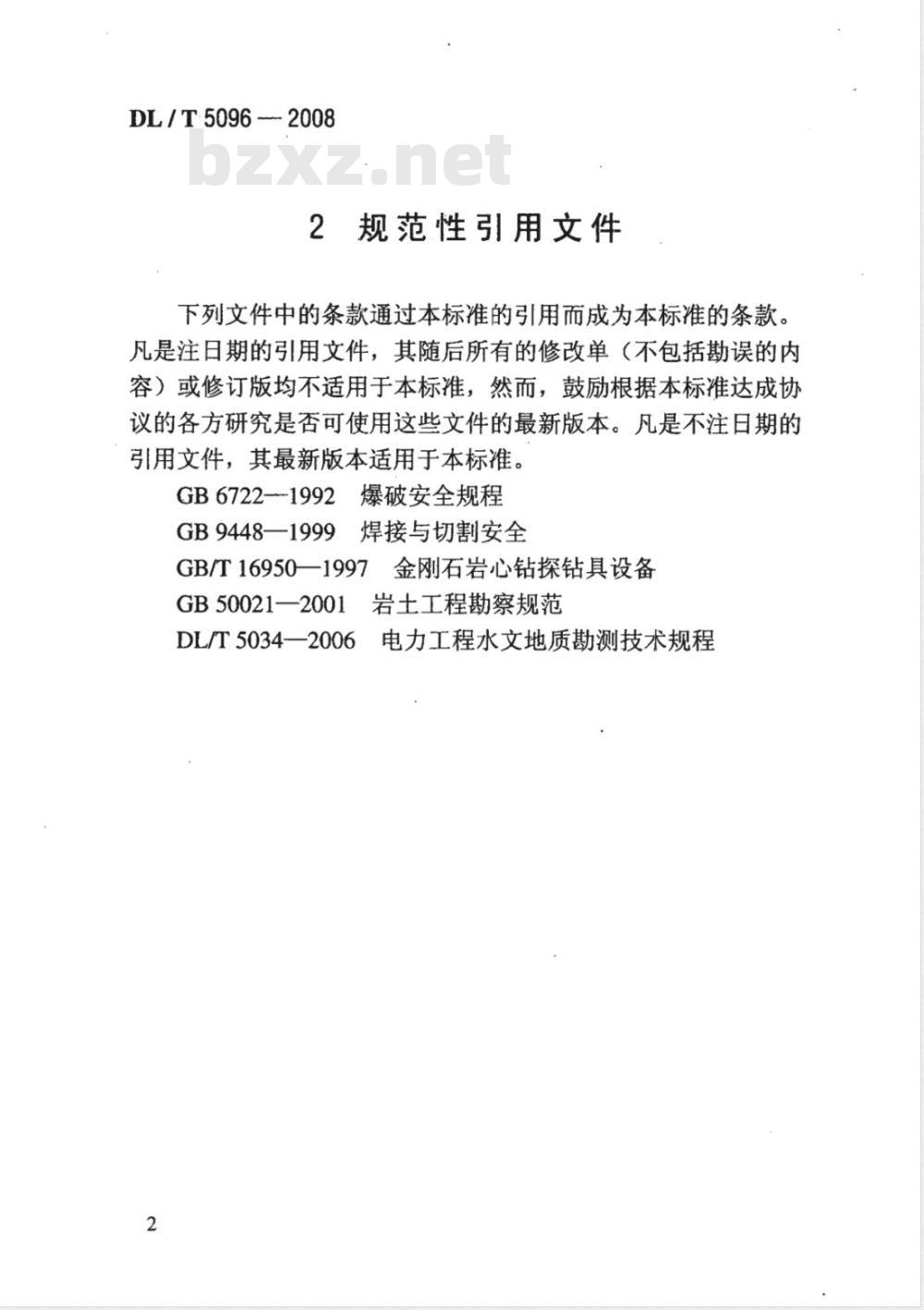

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6722--1992爆破安全规程
GB9448一1999焊接与切割安全
GB/T16950一1997金刚石岩心钻探钻具设备岩土工程勘察规范
GB50021—2001
DL/T5034-—2006
电力工程水文地质勘测技术规程2
DL/T5096-2008
3.0.1为适应电力工程勘测的需要，促进电力工程钻探技术的不断发展和提高，确保工程质量和安全生产，提高经济效益，特制定本标准。
3.0.2本标准是按电力勘测行业现有常规钻探设备、机具和常见钻探工艺方法编制的。对各类钻探设备的使用，除应执行本标准外，还必须熟悉设备使用说明书，按说明书要求正确使用。3.0.3本标准中未涉及的新技术、新工艺、新方法、新设备，各单位应根据本单位实际情况制定相应的技术规定。3.0.4钻探机械的操作人员必须是经过培训和考核合格的技术工人，凡未经培训和考核的工人不得单独顶岗作业，学习操作时必须由有经验的技术工人在旁监护3.0.5钻探工作人员必须遵守岗位职责；集中精力认真操作，严禁从事与作业无关的其他活动。3.0:6钻探专业负责人应参加《勘测大纲》中钻探部分及与钻探有关技术方案的编制工作。钻探技术工人应熟悉《勘测大纲》应了解地层情况、钻孔（井）结构、施工工艺方法、取样技术等，并按《勘测大纲》及技术方案进行准备和施工。3
DL/T5096—2008
4钻探准备工作
4.1接受任务、现场踏勘
4.1.1接受任务后，应及时确定钻探专业负责人。应详细了解任务要求，搜集有关资料并组织现场踏勘，：了解施工中的电源、水源、气候、交通、食宿、工作条件和设备、器材储存条件等。4.1.2应搜集当地以往与勘探有关的资料，如地层情况、地下水位、勘探施工难易程度、工艺方法和经验教训等。4.2编制钻探作业指导书、制定施工计划4.2.1钻探施工技术措施应根据《勘测大纲》、《施工方案》、现场踏勘资料制定。
制定钻探施工技术措施应符合下列要求：应有钻探工程整体施工设计。
应有各类具有代表性钻孔（并）的施工技术措施，其中应包括以下内容：
1）孔身结构、并身结构：
2）各类地层的钻进方法及工艺技术参数：3）钻探设备、钻具、工具的选择等。3
应制定质量保证措施。
应制定安全生产技术措施。
应有钻探劳动组织。
应编制钻探工作量、工期及进度计划。应编制材料消耗、备品配件和采购计划。应做财务预算。
钻探施工技术措施，应向参加工程的有关人员进行交底。DL/T50962008
当工程中采用新设备、新工具、新技术方法时，应对相关人员进行必要的培训。
4.3工具、设备的领用、包装和运输4.3.1应根据钻探施工技术措施，领用设备、工具和材料。4.3.2对所领用的设备、工具、仪器、材料应认真检查，设备应进行试运转。
4.3.3设备、工具、仪器包装应符合下列要求：1各类机械设备应妥善包装，易损坏的设备必须有保护装置。2各类小工具、贵重设备、仪表、材料必须装箱。对运输和存放有特殊要求的物品应做出明显标识。3对各类管材螺纹易损部位应加以保护。4包装完毕应登记造册。
钻探工程负责人，应根据钻探施工技术措施及领用的设4.3.4
备、工具、材料登记造册，进行出队前的检查。4.3.5
装卸和运输应符合下列要求：
装卸和运输时，应有钻探负责人或由其指定的专人统一指1
2易损设备、工具不得随意挤压堆放和往车下推卸。易损物品及设备，应放在安全位置并妥善保护。3
较重的设备、工具装卸时，宜使用起重吊车或装卸坑、装4bZxz.net
卸平台。使用跳板装卸时，必须检查跳板强度，并采取安全措施防止翻倒和滑脱。
5运输较重的机械设备时，应放置稳妥，捆绑牢固，防止串动。
6可牵引的机械设备，牵引前必须重点检查行走和转向部位、牵引和保险装置、各连接件紧固情况、减震装置性能等。发现问题必须排除后方可牵引，牵引速度不得超过设备使用说明书的规定。
DL/T5096--2008
7设备上的附属物件，长途运输时应卸掉，短途运输时应捆绑牢固。
8装车运输的机具与材料应开列清单，运输到达目的地时，必须清点交接。
4.4道路、场地及地基的修筑
4.4.1修筑简易道路时，路面宽度、坡度应能使设备、机具安全通过。山间人行道、独木桥、危险路段应有安全设施并设警示标志。4.4.2平整场地应符合下列要求：1应根据所用钻机类型，以孔位为基准决定场地面积。2山坡上修建场地，填方部分不得大于场地面积的1/4，必要时边坡应打桩或砌墙加固。
3在陡坡、悬崖下修建场地时，应采取措施防止活石滑落。雨季时应根据地势高低，考虑加高地基或挖排水沟，修建4
防洪堤。地势低洼地，应特别注意当地水情，确保人员和设备的安全。
修筑地基应符合下列要求：
地基必须平坦、稳定、适用。
地基应设在场地的坚硬部位。
松软地层修筑地基时，应采用打桩或其他加固措施。4.4.4
基台木的布置应符合下列要求：1应根据所用钻机类型、钻孔深度和地基条件，选择合适的基台木和基枕木。
2基台木安装必须水平、牢固，并能承受全部负荷。3基台木与基枕木间宜用螺栓紧固。4.5钻探机械设备的安装
4.5.1钻探设备的安装必须稳固。各相应的传动中心线必须对准。皮带安装应松紧适度，保证传动平稳。机座与基台木的连接6
螺栓应拧紧。
DL/T5096-2008
4.5.2现场安装设备时，应按先钻机、再动力、后水泵的顺序进行。
4.5.3钻机立轴（转盘）、天车（中心或前缘切点）、子L位中心必须在同一中心线上。采用拧管机时，其中心也必须与上述中心线一致。
4.5.4车载式钻机安装时，机体必须坐落在机台木上，轮胎应不承受载荷。并应用三角形木块将前后轮支撑牢固，轮胎不应悬空。4.5.5电器设备必须安装在清洁干燥的地方，严防各类油液、水与杂物的侵入。电线等器材必须绝缘良好。电动机、配电盘、启动装置的金属外壳必须接地。
4.5.6传动皮带、链条、万向轴设有的防护栏杆、防护罩或防护盖板，必须齐全、牢固。
4.6钻探塔架的安装
4.6.1竖立塔架必须在机长或机长指定的专人统指挥下有序地进行。
4.6.2钻架上应设有扶梯或脚。高处作业必须系安全带。螺栓、螺帽、工具等严禁放在钻架上。4.6.3安装钻架时，不得在钻架下同时安装机械或做其他工作。严禁在钻架上向下任意抛掷物件4.6.4A形钻塔的安装应符合下列要求：1钻塔各部件应牢固，钻塔绷绳应连接可靠。钻机升降系统应灵活。钻架起落范围内不应有障碍物。2竖立时，应试拉少许离位，再复查各部位，确认可靠方可竖立。卷扬机应低速运转，操作应平稳，时刻注意防止机座移动。严禁任何人在钻塔起落范围内通过或停留。3当竖立接近垂直时，两根前绷绳应拉紧，防止架脚倾倒。钻塔支撑和基座螺栓没紧固、绷绳没拉紧前，严禁上塔4
DL/T50962008
作业。
4.6.5安装三脚架应符合下列要求：1铁三脚架应选用机械性能不低于45号钢的材料制作，连接形式采用螺栓、插管、法兰均可。2竖立三脚架前，应将顶端架起一定高度，按两前脚距离要求将双脚放入防滑坑内，分别设人监护，开动卷扬机拉撑应缓慢，架顶两侧的绷绳应由专人掌握牵引。架脚倾倒范围内严禁有人。3竖立后，架脚枕木应与地面紧密接触，如有空隙应用木板或砂石等垫实。
4.6.6起落榄杆型钻架时，应符合下列要求：1竖立前应对升降装置、液压系统进行全面检查，同时应检查榄杆有无螺栓或锁销固定，若有固定时必须打开。2钻塔上空应无障碍物，塔上应无遗留工具等活动物件。4.6.7严禁在高压线下安装钻塔。在高压线附近作业时，钻塔与高压线的水平距离应大于2倍的塔高。4.6.8夜间或遇五级以上大风、雷雨天、雪雾天时，严禁安装钻塔。
4.6.9若钻塔高于周围建筑物，钻塔应装设避雷针。4.7钻机场地附属设备的安装：
4.7.1在松散地层中钻孔，冲洗液循环系统应布置成沉淀槽长、沉淀坑多、拐弯多，坑的总容积不宜小于钻孔（并）的总容积。循环系统应设在地基低坡面（反循环钻进除外），距塔脚1m以外的位置。
4.7.2场地内应有足够多的照明。各种开关必须集中安装在开关柜内，并注明使用部位。场房前后、内外和塔上应分别安装照明设施，应使用防水灯头并配备必要的伞形灯具。4.7.3安装钻塔绷绳应根据钻塔类型、钻孔深度等选择具有足够抗拉强度的钢丝绳，并应用紧绳器绷紧，安设位置应对称，与地8
