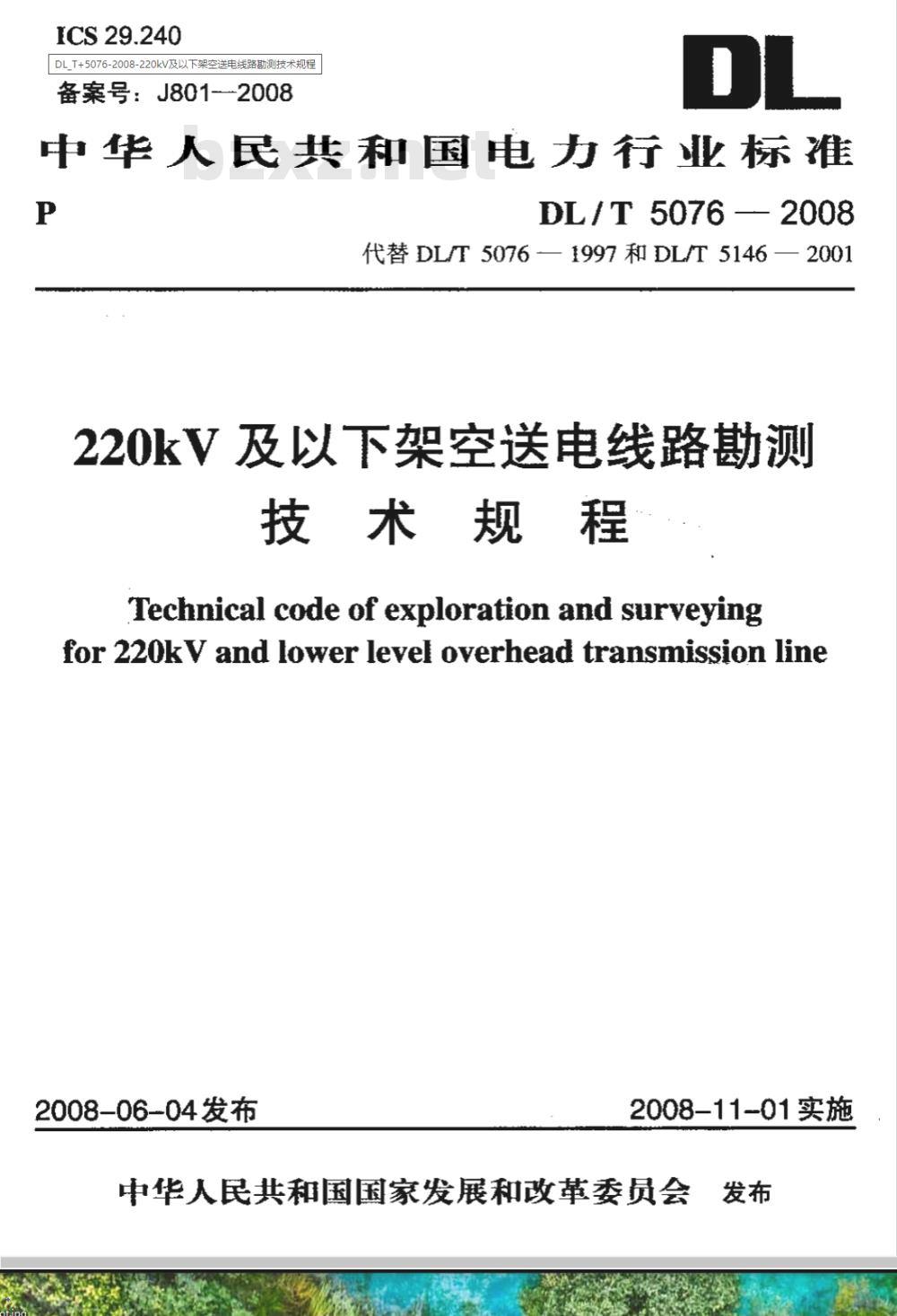

【电力行业标准(DL)】 220kV及以下架空送电线路勘测技术规程

ICS 29.240
DL_T+5076-2008-220kV及以下架空送电线路勘测技术规程备案号：J801---2008
中华人民共和国电力行业标准
DL/T 50762008
代替DL/T 5076—1997和DL/T 5146—2001220kV及以下架空送电线路勘测
技术规程
Technical code of exploration and surveyingfor 220kV and lower level overhead transmission line2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会　发布前言·
范围，
规范性引用文件，
可行性研究阶段勘测，
初步设计阶段勘測
施工图设计阶段勘测，
航空摄影测量
GPS 测量
复杂地质条件，
水文调查
设计洪水分析计算
河床演变分析.
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录J（资料性附录）
附录K（资料性附录）
DL / T 5076 2008
送电线路平断面图图式
送电线路平断面图样图（见插页）拥挤地段平面图样图.
变电站进出线平面图样图
塔基断面图样图，
线路沿线地段工程
地质复杂程度分类
土（岩）的承载力特征值
岩土分类与鉴别，
岩、土边坡容许坡度值，
一般黏性土和砂土的
抗剪强度指标，
DL / T 5076 2008
附录L（资料性附录）
附录M（资料性附录）
附录N（资料性附录）
附录P（资料性附录）
附录Q（资料性附录）
附录R（资料性附录）
附录S（资料性附录）
附录T（资料性附录）
附录U（资料性附录）
条文说明
季节冻土与季节融化层土的
冻胀性分级
盐渍土的分类．wwW.bzxz.Net
湿陷程度分类与湿陷等级划分
水文野外调查记录表，
洪水痕迹可靠程度评定标准
天然河流设计最高通航水位的
洪水重现期
河槽部分糙率表·
河滩部分糙率表
跨河塔位水文勘测成果明细表9395
DL1T50762008

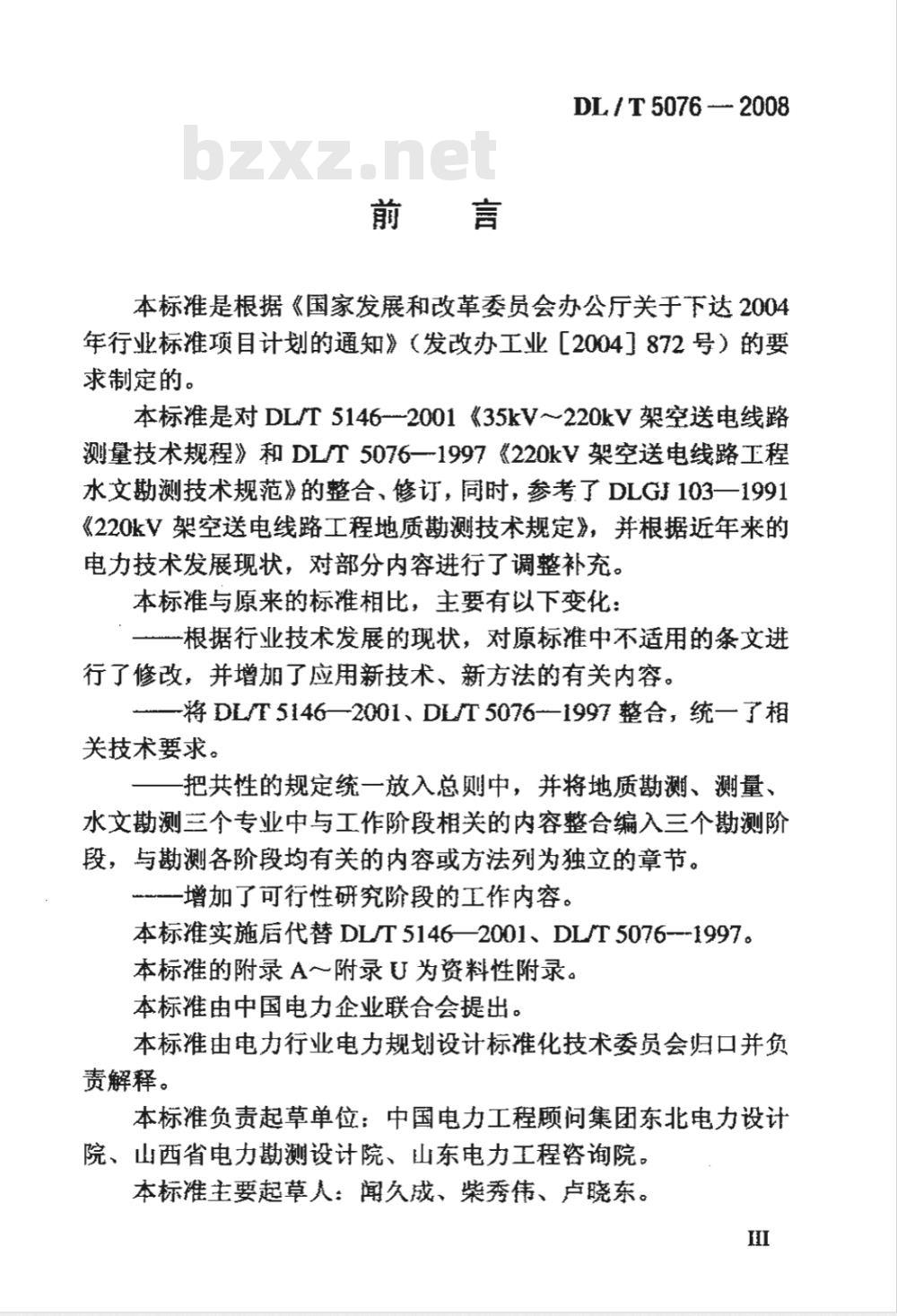

本标准是根据《国家发展和改革委员会办公厅关于下达2004年行业标准项目计划的通知》（发改办工业［2004]872号）的要求制定的。
本标准是对DL/T5146-2001《35kV～220kV架空送电线路测量技术规程》和DLT5076~1997《220kV架空送电线路工程水文勘测技术规范》的整合、修订，同时，参考了DLG103一1991《220kV架空送电线路工程地质勘测技术规定》，并根据近年来的电力技术发展现状，对部分内容进行了调整补充。本标推与原来的标推相比，主要有以下变化—根据行业技术发展的现状，对原标准中不适用的条文进行了修改，并增加了应用新技术、新方法的有关内容。一将DLT5146一2001、DLT5076-1997合，统一了相关技术要求。
把共性的规定统一放入总则中，并将地质勘测、测量、水文勘测三个专业中与工作阶段相关的内容整合编入三个勘测阶没，与勘测各阶段均有关的内容或方法列为独立的章节。一一增加了可行性研究阶段的工作内容。本标准实施后代替DLT5146—2001、DL/T5076--1997。本标准的附录A～附录 U 为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并负责解释。
本标准负责起草单位：中国电力工程顾问集团东北电力设计院、山西省电力勘测设计院、山东电力工程咨询院。本标雅主要起草人：闻久成、柴秀伟、卢晓东。H
DL/T5076-2008

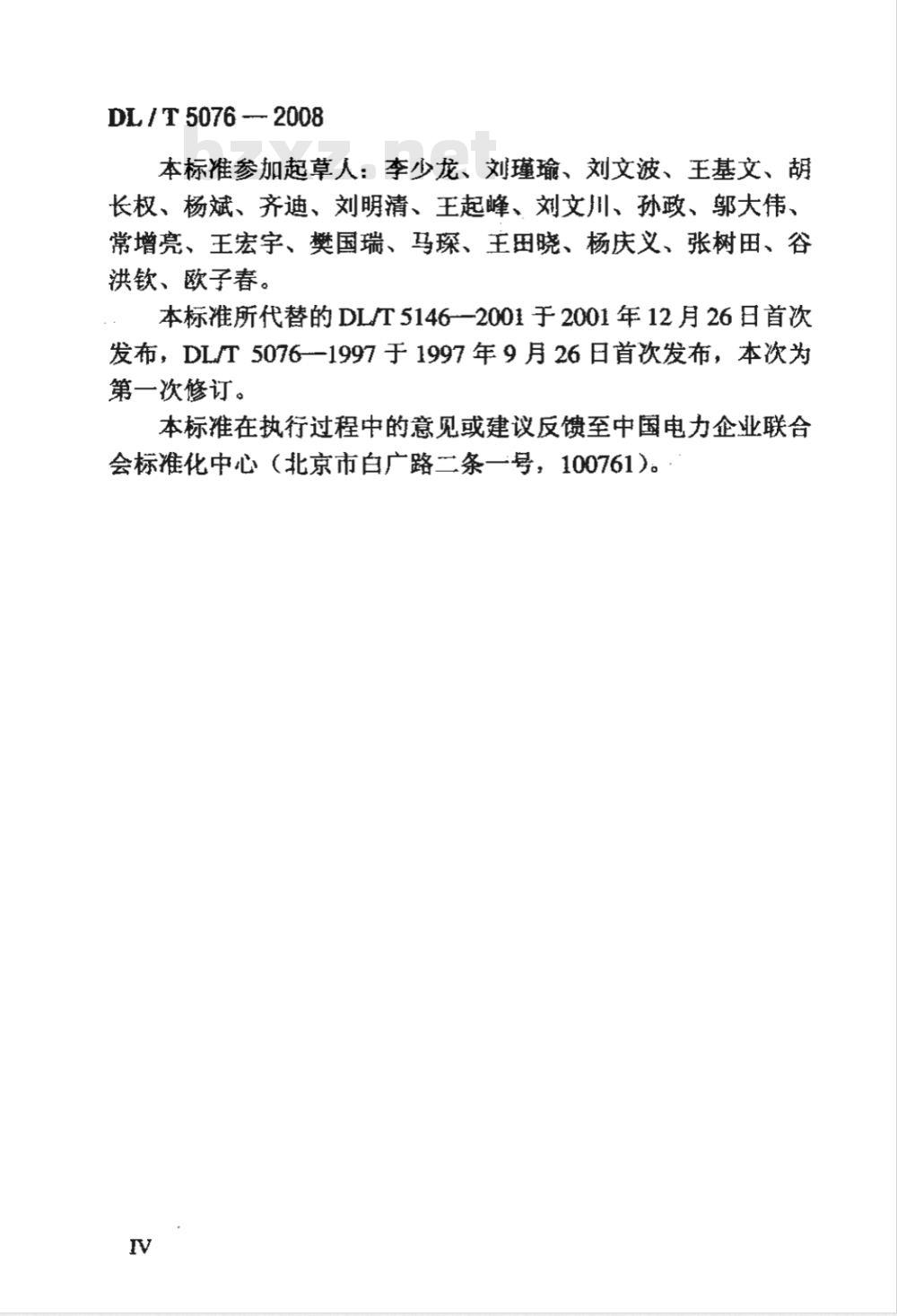

本标准参加起草人：李少龙、刘瑾瑜、刘文波、王基文、胡长权、杨斌、齐迪、刘明清、王起峰、刘文川、孙政、郭大伟、常增凳、王宏宇、樊国瑞、马琛、王田晓、杨庆义、张树田、谷洪钦、欧子春。
本标准所代替的DL/T5146一2001于2001年12月26日首次发布，DL/T5076一1997于1997年9月26日首次发布，本次为第一次修订。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。1范围
DL/T50762008
本标准规定了220kV及110kV架空送电线路工程勘测的基本技术要求。
本标准适用于新建、改建220kV及110kV架空送电线路岩土工程、测量和工程水文勘测。对110V以下电压等级的架空送电线路工程的勘测工作，可根据真体情况参照本标维的相关要求执行。
DL/T5076--2008
2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研穷是否可使用这些文件的最新版本。风是不注日期的引用文件，其最新版本适用于本标。GB/T20257.2国家基本比例尺地图图式第2部分：1:50001:10000地形图图式
GB 50007
GB 50011
GB 50025
GB50324
GB50139
GB50286
GBJ 112
DL/T5001
DLT 5092
建筑地基基础设讨计规范
建筑抗震设计规范
混陷性黄地区建筑规范
冻土工程地质勘察规范
内河通航标准
堤防工程设计规范
膨胀土地区建筑技术规范
火力发电厂工程测量技术规程
110kV～500kV架空送电线路设计技术规程DLT5156.15156.5电力工程勘制整2
3总则
DL/T5076-2008
3.0.↑为统—220kV及110kV架空送电线路勘测技术标准，做到技术进步、经济合理，确保质量，提高效益，特制定本标准3.0.2220kV及110kV架空送电线路勘测，应积极推广能够加快工程进度和提高勘工作质量的新技术和新的勘娜手段。3.0.3220kV及110kV架空送电线路勘测，除应执行本标准外，尚应符合国家及相关行业现行有关技术标推的规定。3.0.4220kV及110kV架空送电线路勘应与设计工作的阶段相适应，一一般分为三个阶段：可行性研究阶段、初步设计阶段和施工图设讨阶段。
DL / T 5076 — 2008
4可行性研究阶段勘测
4.1一规定
4.1.1宜向设计部门了解该工程的规划内容，包括线路工程的起点与终点，电压等级，拟通过的地区，：工程建设及设计工作的计划安排。
4.1.2本阶段以搜集资料为主，必要时可进行现场踏勘。4.2测
4.2.1室内选择路径方案应符合下列规定。1配合设计人员搜集沿线1:50000或1:10000的地形图。当有卫星遥感影像等资料可利用时，宜结合以上资料，配合设计人员选择路径方案。
2解设计八员室内已选定路径方案的起点和近路径的城镇、拥挤地段及重要交叉跨越。4.2.2现场选择路径方案时应配合设计人员对影响路径方案成立的有关协议区、拥挤地段，大跨越、重要交叉跨越及地形、地质、水文、气象条件复杂的地段进行踏勘。4.3岩土工程
4.3.1本阶段主要以搜集资料为主，初步了解线路拟经过地区的地形地貌特点，矿产种类、分布特点及开采现状，岩土特性与分布特征，地下水分布与埋藏条件，区域内存在的不良地质作用种类与分布范围等内容。
4.3.2根据所获得的区域资料，提出线路拟选路径需要避绕的地区或地段，下一阶段需要进行进一步研究的工作内容。4
4.4工程水文
DL / T 5076 -- 2008
4.4.1本阶段应对线路特殊跨越段及水文条件复杂路径段进行现场踏勘，搜集已有水文基本资料和水利、航道规划设计资料：对影响路径方案的重要区段进行可行性分析。4.4.2对于航、卫片选线时，应对航、卫片进行水文遥感信息提取和判译。
4.4.3本阶段应搜集特殊跨越段及水文条件复杂段的水文资料：水利、航道工程设计和流域规划资料：河床演变及海岸变化的总结或历史调查资料；已有的调查、勘测、研究成果资料。4.4.4应通过搜集资料和现场查勘的手段，对拟定的路径、特殊跨越段进行水文条件分析，对路径方案进行水文评价。4.4.5当配合设计进行大跨越点选择时，应对各拟定的跨越点进行踏勘和初步调查，对跨越点可行性从水文条件进行比较，并推荐两个及以上可行方案。
4.5测成果
4.5.1配合设计人员完成线路路径方案图，根据设计人员的要求提供有关测量成果。
4.5.2岩土勘测报告
1应对所获得的区域地质资料进行系统介绍，并进行分析与研究，论述区域范围内存在的可能影悔线路路径的因素，初步预测这些因素的影响程度，提出需要避让的地段；对暂时不宜给出明确结论意见的，提出下一阶段进行进一步研究工作的建议。2提出线路路径拟通过地区的基本岩土工程条件与岩土参数。
4.5.3工程水文报告
1工程所在地的流域水文特性和有关的水利水电、防洪（防潮）、河道治理工程规划。
DL/T5076-2008
2重点跨越地段河岸或滩地（湖岸、库岸、海岸）稳定条件的描述和初步分析。
3重点跨越方案的最高洪（涝、潮）水位、防洪（涝）控制水位、通航水域的最高通航水位及其他有关特征水位。4通航水域现状及规划的航道等级、航运概况以及航道整治工程规划。
5对各路径方案应从工程水文条件角度进行可行性分析和水文评价。
