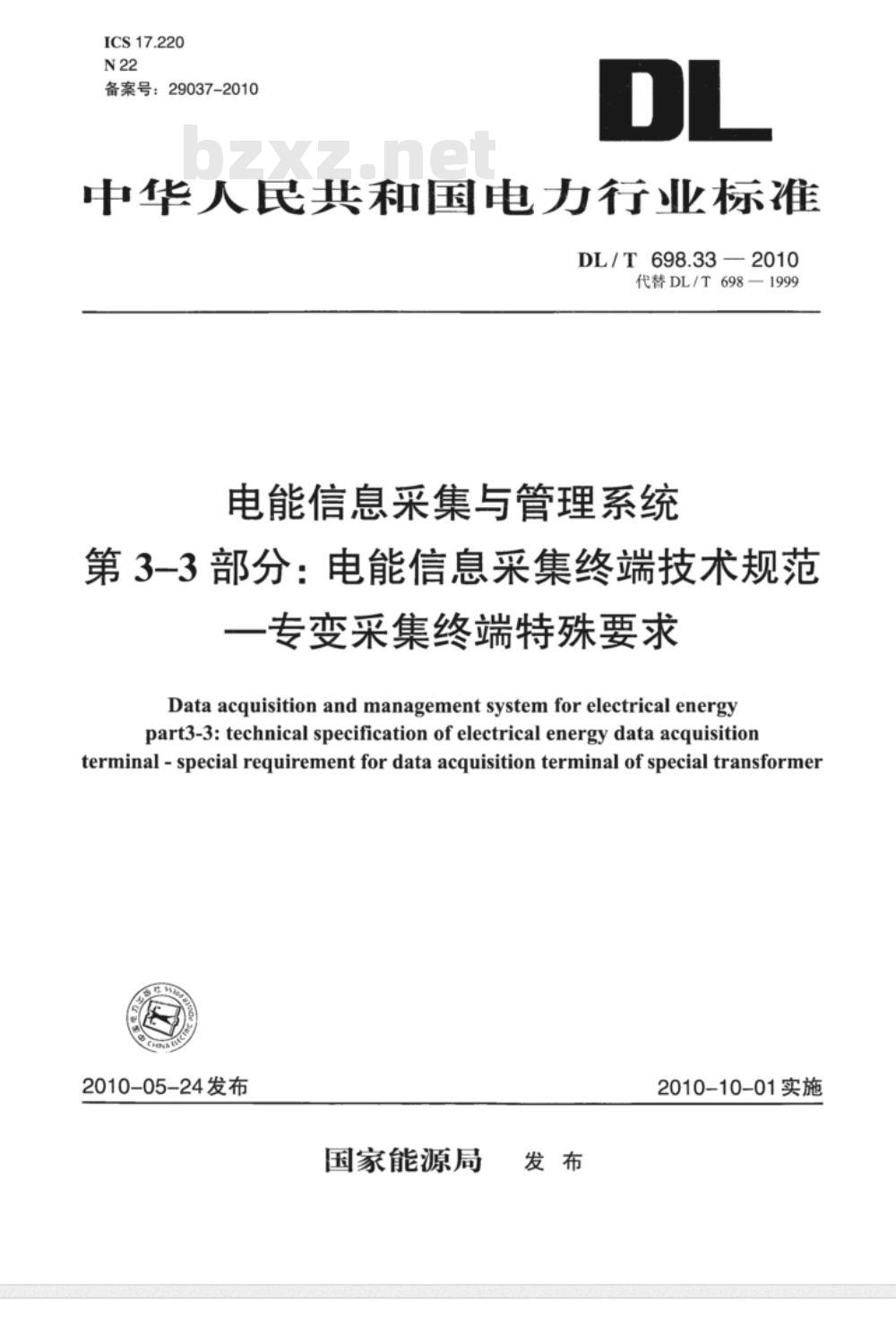

【电力行业标准(DL)】 电能信息采集与管理系统 第3-3部分：电能信息采集终端技术规范专变采集终端特殊要求

ICS17.220
备案号：29037-2010
中华人民共和国电力行业标准
DL/T698.33—2010
代替DL/T698-1999
电能信息采集与管理系统
第3一3部分：电能信息采集终端技术规范一专变采集终端特殊要求
Dataacquisitionandmanagement systemforelectricalenergypart3-3:technical specification of electrical energy data acquisitionterminal - special requirement for data acquisition terminal of special transformer2010-05-24发布
国家能源局
2010-10-01实施
标准分享网nmr.bzfxw.com免费下载前言

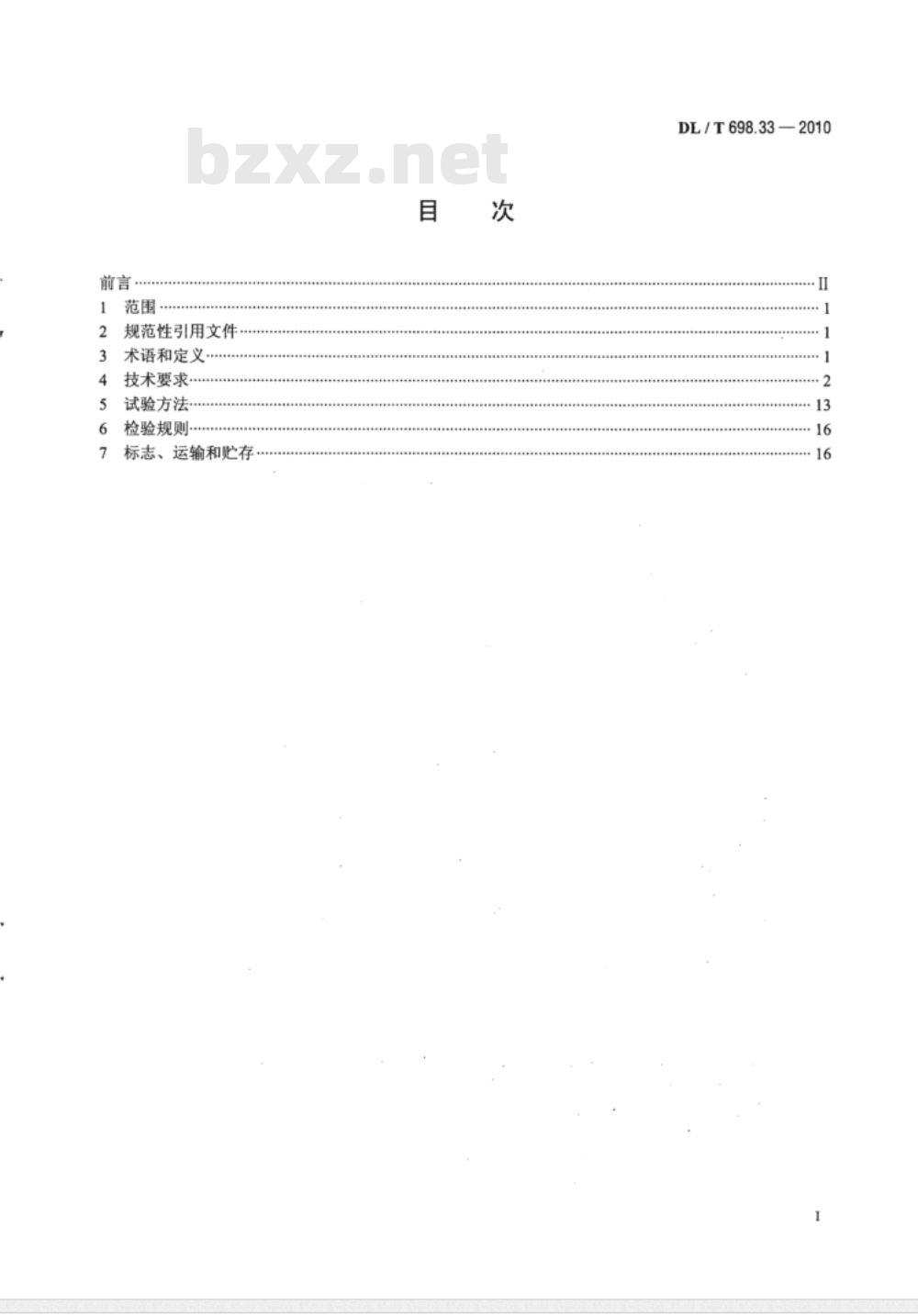

规范性引用文件·
术语和定义
技术要求
试验方法
检验规则+
标志、运输和贮存
DL/T698.33—2010
DL/T698.33—2010

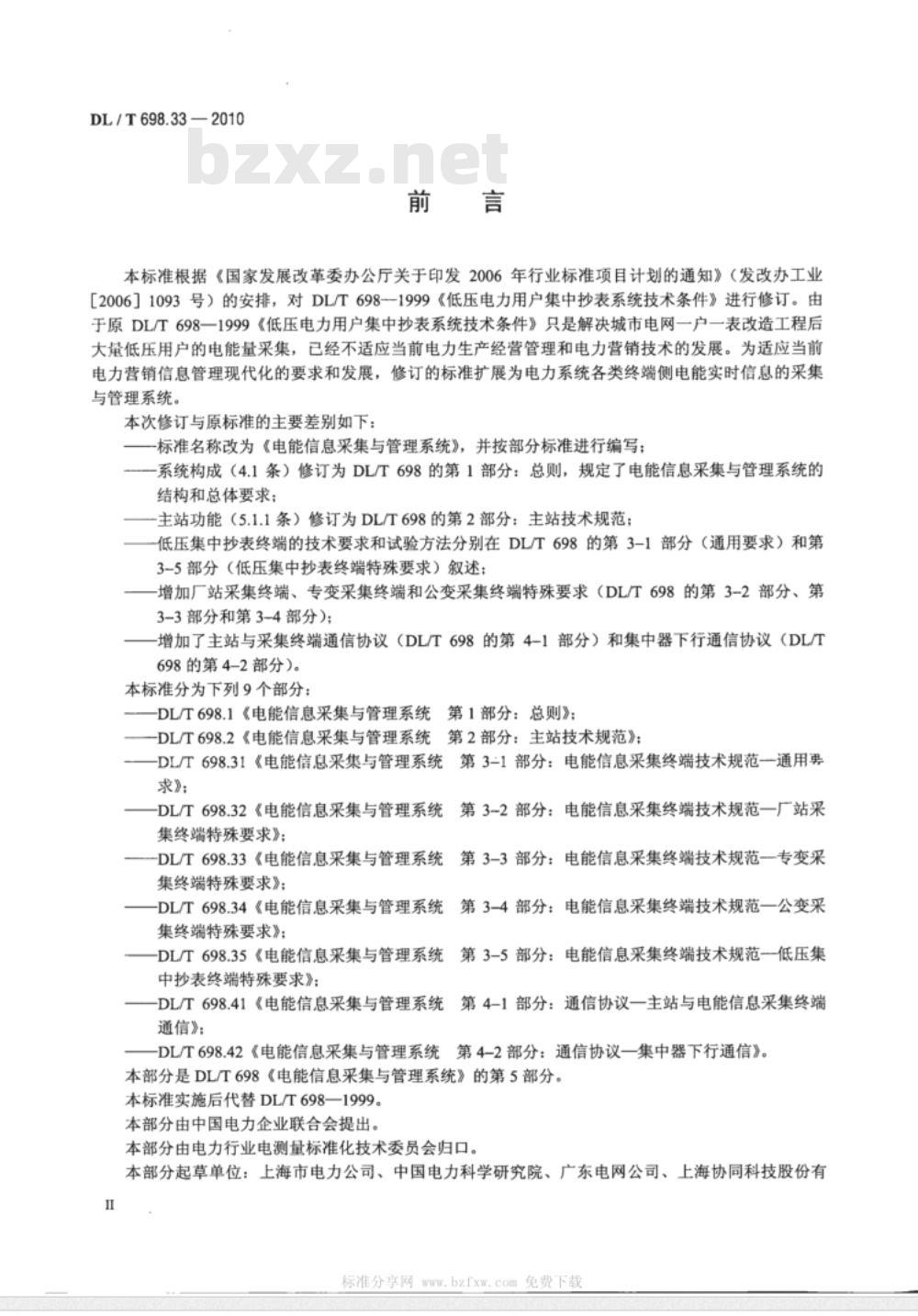

本标准根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业[2006］1093号）的安排，对DL/T698一1999《低压电力用户集中抄表系统技术条件》进行修订。由于原DL/T698一1999《低压电力用户集中抄表系统技术条件》只是解决城市电网一户一表改造工程后大量低压用户的电能量采集，已经不适应当前电力生产经营管理和电力营销技术的发展。为适应当前电力营销信息管理现代化的要求和发展，修订的标准扩展为电力系统各类终端侧电能实时信息的采集与管理系统。
本次修订与原标准的主要差别如下：一标准名称改为《电能信息采集与管理系统》，并按部分标准进行编写：一系统构成（4.1条）修订为DL/T698的第1部分：总则，规定了电能信息采集与管理系统的结构和总体要求；
主站功能（5.1.1条）修订为DL/T698的第2部分：主站技术规范；低压集中抄表终端的技术要求和试验方法分别在DL/T698的第3-1部分（通用要求）和第3-5部分（低压集中抄表终端特殊要求）叙述：-增加厂站采集终端、专变采集终端和公变采集终端特殊要求（DL/T698的第3-2部分、第3-3部分和第3-4部分)；
-增加了主站与采集终端通信协议（DL/T698的第4-1部分）和集中器下行通信协议（DL/T698的第4-2部分）。
本标准分为下列9个部分：
-DL/T698.1《电能信息采集与管理系统第1部分：总则》：
-DL/T698.2《电能信息采集与管理系统第2部分：主站技术规范》；-DL/T698.31《电能信息采集与管理系统第3-1部分：电能信息采集终端技术规范一通用要求》；
-DL/T698.32《电能信息采集与管理系统第3-2部分：电能信息采集终端技术规范一厂站采集终端特殊要求》；
-DL/T698.33《电能信息采集与管理系统第3-3部分：电能信息采集终端技术规范一专变采集终端特殊要求》；
-DL/T698.34《电能信息采集与管理系统第3-4部分：电能信息采集终端技术规范一公变采集终端特殊要求》：
DL/T698.35《电能信息采集与管理系统第3-5部分：电能信息采集终端技术规范一低压集中抄表终端特殊要求》：
-DL/T698.41《电能信息采集与管理系统第4-1部分：通信协议一主站与电能信息采集终端通信》：
-DL/T698.42《电能信息采集与管理系统第4-2部分：通信协议一集中器下行通信》。本部分是DL/T698《电能信息采集与管理系统》的第5部分。本标准实施后代替DL/T698—1999。本部分由中国电力企业联合会提出。本部分由电力行业电测量标准化技术委员会归口。本部分起草单位：上海市电力公司、中国电力科学研究院、广东电网公司、上海协同科技股份有I

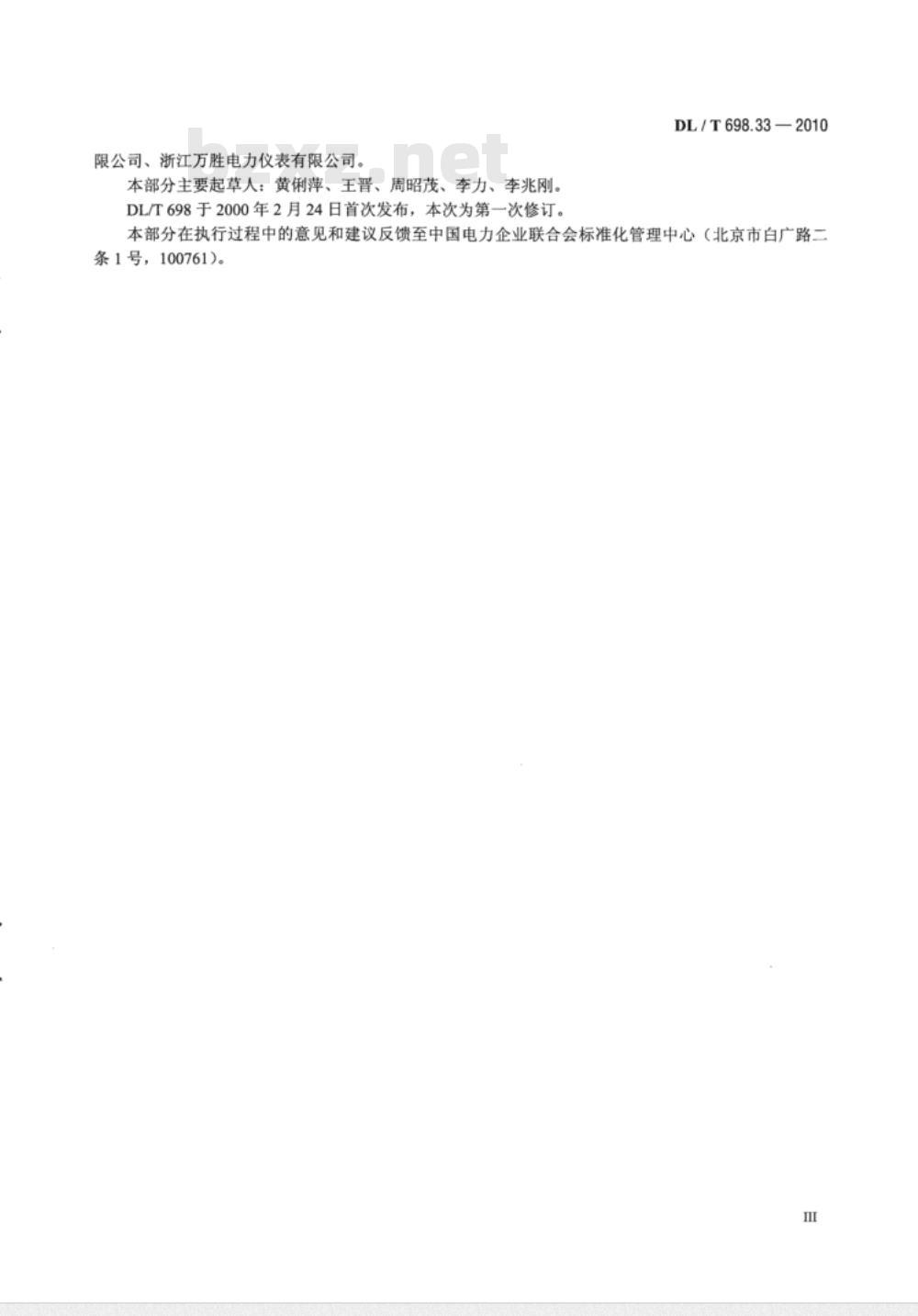

标准分享网um.bzfxw.com免费下载限公司、浙江万胜电力仪表有限公司。本部分主要起草人：黄俐萍、王晋、周昭茂、李力、李兆刚。DL/T698于2000年2月24日首次发布，本次为第一次修订。DL/T698.33-2010
本部分在执行过程中的意见和建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条1号，100761)。
标准分享网um.bz.fxw.com免费下载1范围
电能信息采集与管理系统
DL/T698.33—2010
第3-3部分：电能信息采集终端技术规范一专变采集终端特殊要求
本部分在DL/T698.31电能信息采集终端通用技术要求基础上，规定了专变采集终端的特殊要求、试验方法和检验规则。
本部分适用于专变采集终端的制造、检验、使用。2规范性引用文件
下列文件中的条款通过DL/T698本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
电能质量公用电网谐波
GB/T14549
DL/T614多功能电能表
DL/T698.31一2010电能信息采集与管理系统第3-1部分：电能信息采集终端技术规范一通用要求
3术语和定义
DL/T698其他部分的术语和定义及下列术语和定义适用于本部分。3.1
electrical energydataacquisitionterminal of special transformer专变采集终端
是指专变用户电能信息采集终端，实现对专变用户的电能信息采集，包括电能表数据采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和传输。
功率定值闭环控制closed-loopcontrolforpower主站向专变采集终端下发客户功率定值等功率控制参数，终端连续监测客户用电实时功率。当实时功率超过功率定值时，终端发出音响（或语音）告警，告警结束自动按设定轮次和延迟时间依次动作输出继电器，控制客户端相应配电开关跳闸，直至实时功率下降到定值以下。该控制过程简称为功控。
电能量定值闭环控制closed-loopcontrolforelectricalenergy主站向专变采集终端下发客户电能量定值等参数，终端监测客户用电量，当用电量超过告警电能量定值时，终端自动发出告警信号通知客户；当用电量超过电能量定值时自动按设定轮次依次动作输出继电器，控制客户端相应配电开关跳闸，该控制过程简称为电控。1
DL/T698.33-2010
4技术要求
气候环境条件
专变采集终端正常运行气候环境条件应达到DL/T698.31一2010中4.2条的C2级、C3级或CX级。
数据传输信道
专变采集终端本地通信接口至少2路，其中1路RS-485作为电能表接口；1路可作为客户数据接传输速率可选用600，1200，2400，4800，9600b/s或以上。口：
其他要求见DL/T698.31—2010的4.7条。4.3输入/输出回路要求
4.3.1电压、电流模拟量输入
模拟量输入有：
交流电压：输入额定值为100V或100V/V5、220V/380V，输入电压范围：（0～120%）U.。a）
电压输入回路功率消耗≤0.5VA（单相）；b）
交流电流：输入额定值为5A（或1.5A），输入电流范围：0～6A，能承受200%U.连续过载；耐受20倍额定电流过载5s不损坏。电流输入回路功率消耗≤0.25VA（单相）；直流模拟量：宜选用输入直流电压0~5V，输入直流电流4mA～20mA或0～10mA。4.3.2脉冲输入
脉冲输入回路应能与DL/T614规定的脉冲参数配合，脉冲宽度为：80ms士20ms。4.3.3状态量输入
控制型专变采集终端应至少配置4路开/合双位置状态及其他二进制状态信息。非控制型专变采集终端应至少配置2路开/合双位置状态及其他二进制状态信息。状态量输入为不带电的开/合切换触点。每路状态量在稳定的额定电压输入时，其功耗≤0.2W。应提供1路状态量辅助电源输出，电压为DC12V土10%，输出电流不小于100mA。该电源和终端内部电源应电气隔离并具有短路限流能力。4.3.4控制输出
控制型专变采集终端控制输出同路要求：至少2路开/合双位置控制，出口回路应有防误动作和便于现场测试的安全措施：触点额定功率：交流250V/5A，380V/2A或直流110V/0.5A的纯电阻负载；触点寿命：通、断上述额定电流不少于10°次。4.4功能配置
专变采集终端分为控制型专变采集终端和非控制型专变采集终端。两类终端的必备功能和选配功能见表1。
表1终端的必备功能和选配功能
数据采集
状态量采集
电能表数据采集
脉冲量采集
交流（电压、电流）模拟量采集直流模拟量采集
控制型
标准分享网um.bz.fxw.com免费下载选配
非控制型
数据处理
参数设置
和查询
事件记录
数据传输
本地功能
终端维护
实时和当前数据
历史日数据
历史月数据
电能表运行状况监测
电能质量数据统计
时钟召测和对时
表1（续）
TA变比、TV变比及电能表脉冲常数限值参数
功率控制参数
电能量控制参数
终端参数
抄表参数
费率时段等参数
功率定值闭环控制（时段功控、控、功率下浮控等）
电能量定值闭环控制（月电控、等）
保电/剔除
重要事件记录
一般事件记录
与主站通信
中继转发
与电能表通信
显示相关信息
客户数据接口
自检自恢复
终端初始化
软件远程下载等
营业报停
预购电控
控制型
有交流（电压、电流）模拟量采集功能的终端，脉冲量采集功能可以作为选配。功能和性能要求
4.5.1数据采集
4.5.1.1状态量采集
DL/T698.33
3—2010
非控制型
专变采集终端应实时采集位置状态和其他状态信息，发生变位时应记入内存并在最近一次主站查3
DL/T698.332010
询时向其发送该变位信号或终端主动上报。脉冲量采集
专变采集终端应能接收电能表输出的脉冲，并根据电能表脉冲常数Kp（imp/kWh或imp/kvarh）、TV变比KrV、TA变比KTA计算1min平均功率，并记录当日、当月功率最大值和出现时间。脉冲输入累计误差应不大于1个脉冲。功率显示至少3位有效位，功率的转换误差在土1%范围内。4.5.1.3电能表数据采集
电能表数据采集应符合DL/T698.31一2010的4.10.1条要求。交流电压、电流模拟量采集
交流模拟量采集要求：
专变采集终端可按使用要求选配电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数等，测量准确度等级及误差极限见表2。具有电压监测越限统计功能的终端，其电压测量准确度等级为0.5；具有谐波数据统计功能的终谐波分量测量准确度等级为1。
测量量
准确度等级
误差极限
±0.5%/±1%
被测量的参比条件见表3。
有功功率
无功功率
相角或功率因数
谐波分量
额定电压土2%
额定电压土2%
额定电压±2%
准确度等级及误差极限
±0.5%/±1%
被测量的参比条件
有功功率
±0.5%/±1%
参比条件
零到额定值内任--值
零到额定值内任一值
额定电流的40%~100%
额定电压的80%~120%
影响量引起的改变量应满足表4要求。额定电流的10%~120%
影响量引起的改变量
影响量
环境温度
电源电压
被测量的频率
被测量的谱波
被测的超景限值
电流不平衡
使用范围极限
C2、C3级或CX级
20%～+20%
47.5Hz~52.5Hz
3次、5次，10%
三相缺一相
标准分享网umr.bzfxw.com免费下载无功功率、功率因数
功率因数
cosp=1.0~0.5
（滞后或超前）
sinp=1.0~0.5
（滞后或超前）
允许改变量*
射频场感应传导抗扰度
高频振荡波抗扰度
电快速脉冲群抗扰度
工频磁场抗扰度
辐射电磁场抗扰度
表4（续）
使用范围极限
此改变量为用准确度等级百分数表示的允许改变量。4.5.1.5
直流模拟量采集
DL/T698.33下载标准就来标准下载网
允许改变量·
温度、压力等)，
对一些非电气量监测点
经变换器转换成直流模拟量：
（如：
采集直流模拟量测量温度、压力等非电气量，直流模拟量测量误差在土1%范围内。4.5.2
数据处理
实时和当前数据
处理和存储表5所示的实时和当前数据。专变采集终端应能采集、：
总加实时有功功率
总加实时无功功率
当日/月总加有功电能量（总、
各费率）
当口/月总加无功电能量（总、名各费率）
终端当前剩余电危（费）
实时和当前数据
数据源
总加组
总加组
总加组
总加组
总加组
电能表当前有/无功（组合无功1）电能示值（总、各费率）电能表上月有/无功（组合无功1）电能示值（总、名各费率）
电能表当前有功最大需量及发生时间（总、名各费率）
实时三相总有功功率、功率因数实时分相有功功率
实时三相总无功功率
实时分相无功功率
实时电压、电流
A、B、C三相断相统计数据及最近一次断相记录当前A、B、C三相电压、
电流2~19次谐波有效值
当前A、B、C三相电压、
小时冻结电压、电流
终端版本信息
终端日历时钟
终端参数设置状态
电流2~19次谐波含有率
电能表
电能表
电能表
测量点
测量点
测量点
测量点
测量点
测量点
测量点
测量点
测盘点
专变采集终端可实时
