【DL电力标准】 水电水利工程施工机械安全操作规程履带式布料机

本网站 发布时间: 2023-06-23 16:06:59
  • DL/T 5723-2015
  • 现行

基本信息

  • 标准号:

    DL/T 5723-2015

  • 标准名称:

    水电水利工程施工机械安全操作规程履带式布料机

  • 标准类别:

    电力行业标准(DL)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

DL/T 5723-2015.Safety operation code for construction equipment of hydropower and water conservancy engineering crawler spreader.
1总则
1.0.1为了规范水电水利工程履带式布料机的安全操作,预防各类事故的发生,确保设备和人员的安全,特制订本规程。
1.0.2 DL/T 5723 规定了履带式布料机的安装、运行、维护、保养、拆除、运输等方面的安全操作技术要求。
1.0.3 本规程适用于输送各类混凝土及其他散状物料的有多节臂架的履带式布料机。
1.0.4履带式布料机使用的环境条件应满足设备技术文件要求。
1.0.5履带式布料机安全操作除应遵守本规程外,还应符合国家现行相关标准的规定。
2术语和定义
下列术语和定义适用于本规程。
2.0.1履带式布料机(crawler spreader)
由上料胶带输送机、布料胶带输送机、履带式底盘及相关控制系统组成的机械设备。
2.0.2上料胶 带输送机(feeding belt conveyor)
将物料从受料口传输到布料胶带输送机进料口的胶带输送机。
2.0.3布料胶带输送机 (placing belt conveyor)
将物料从上料胶带输送机的出口传输到受料点的胶带输送机。
2.0.4臂架(cantilever)
安装在底盘上,由多节臂组成,具有伸缩功能的布料胶带输送机机架。
2.0.5最大布料半 径(max placing radius)
布料胶带输送机出料口中心到其回转中心的最大距离。
2.0.6最小布料半 径(min placing radius)
布料胶带输送机出料口中心到其回转中心的最小距离。
2.0.7布料作业范围 (placing range)
布料机最大半径和最小半径之间的区域。

标准内容标准内容

部分标准内容:

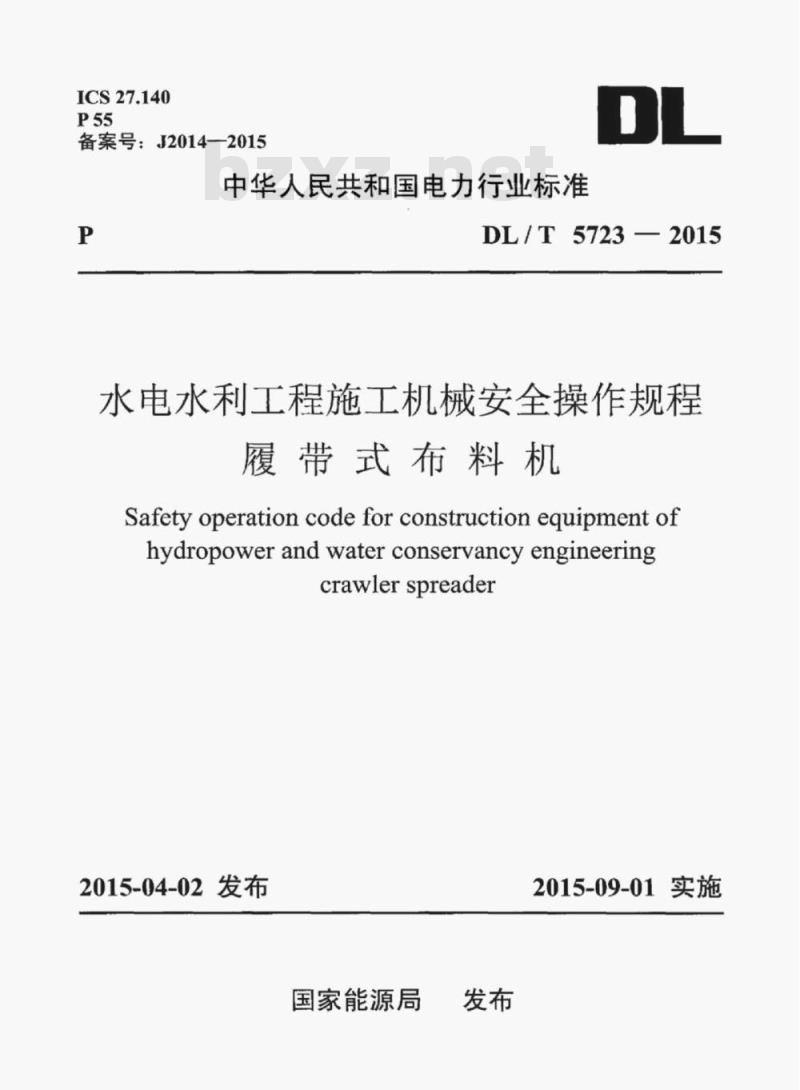

ICS27.140
P55
备案号:J2014—2015
中华人民共和国电力行业标准
DL/T57232015
水电水利工程施工机械安全操作规程履带式布料机
Safety operation code for construction equipment ofhydropowerandwaterconservancyengineeringcrawlerspreader
2015-04-02发布
国家能源局
2015-09-01实施

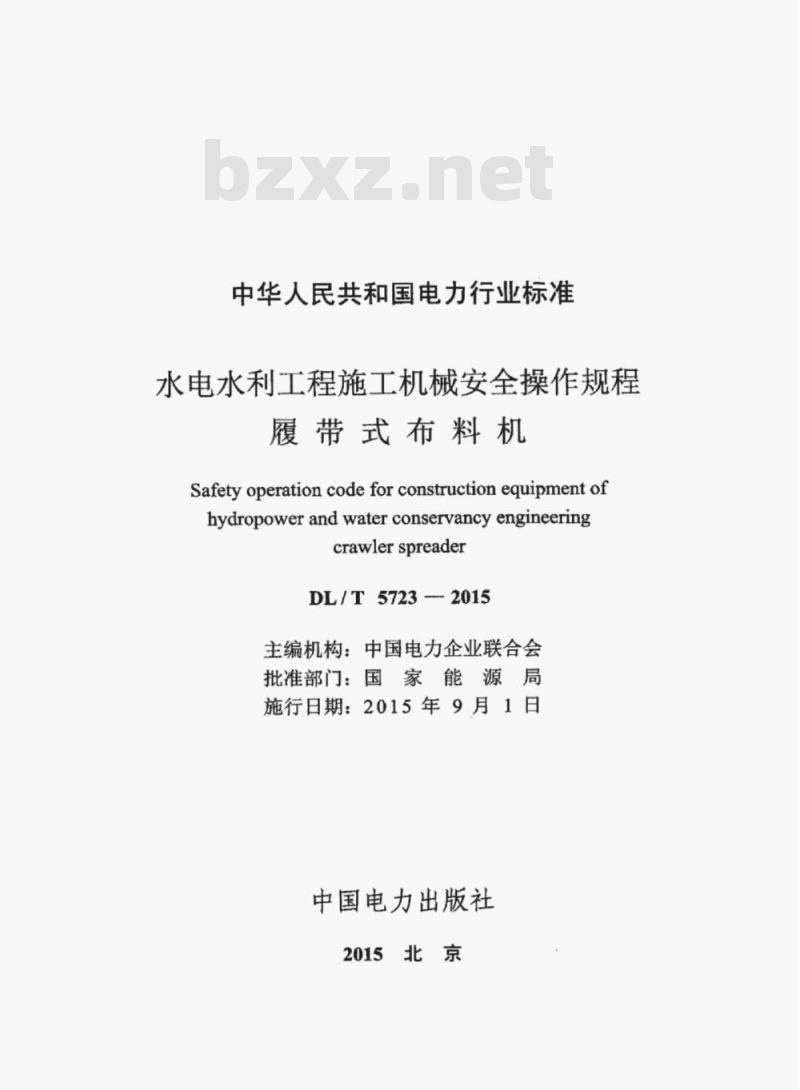

中华人民共和国电力行业标准
水电水利工程施工机械安全操作规程履带式布料机
Safety operation codefor construction equipment ofhydropower and waterconservancyengineeringcrawlerspreader
DL/T57232015
主编机构:中国电力企业联合会批准部门:国家能源局
施行日期:2015年9月1日
中国电力出版社
2015北京

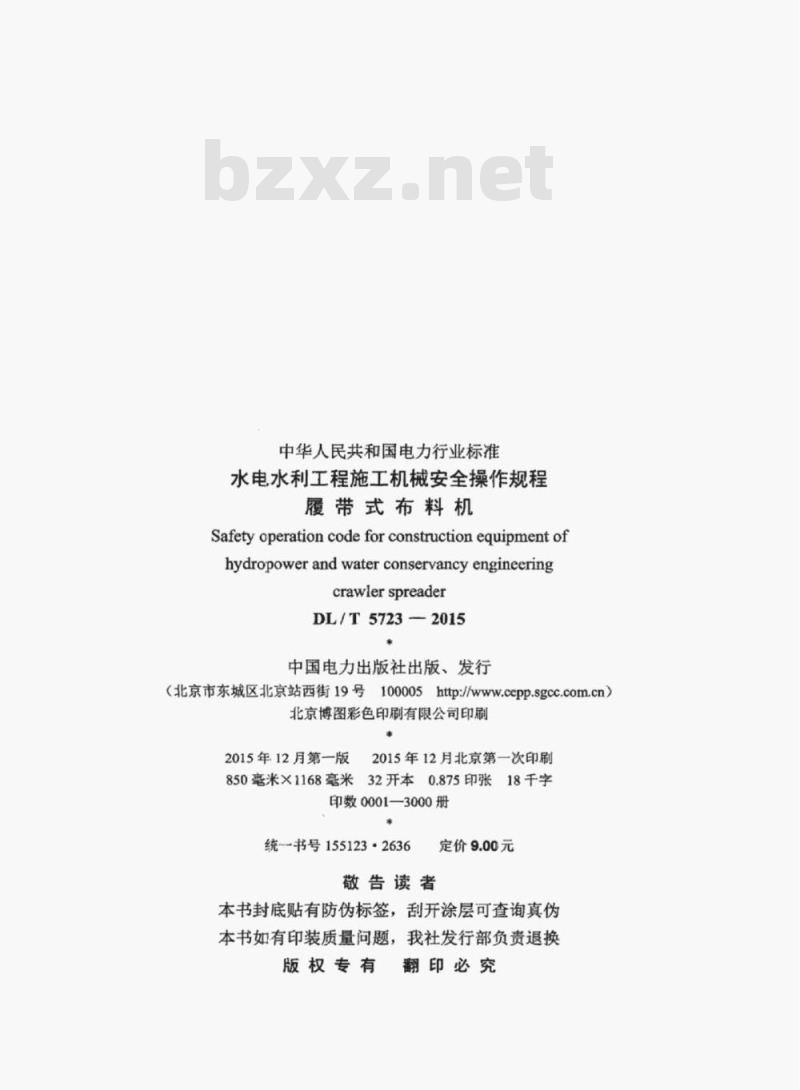

中华人民共和国电力行业标准
水电水利工程施工机械安全操作规程履带式布料机
Safetyoperation codeforconstruction equipmentofhydropowerand waterconservancy engineeringcrawlerspreader
DL/T5723—2015
中国电力出版社出版、发行
(北京市东城区北京站西街19号100005http://cepp.sgcc.com.cn)北京博图彩色印刷有限公司印刷*
2015年12月第一版
2015年12月北京第一次印刷
850毫米×1168毫米32开本0.875印张18千字印数0001—3000册
统书号155123·2636
定价9.00元
敬告读者
本书封底贴有防伪标签,刮开涂层可查询真伪本书如有印装质量问题,我社发行部负贵退换版权专有翻印必究
DL/T5723-2015

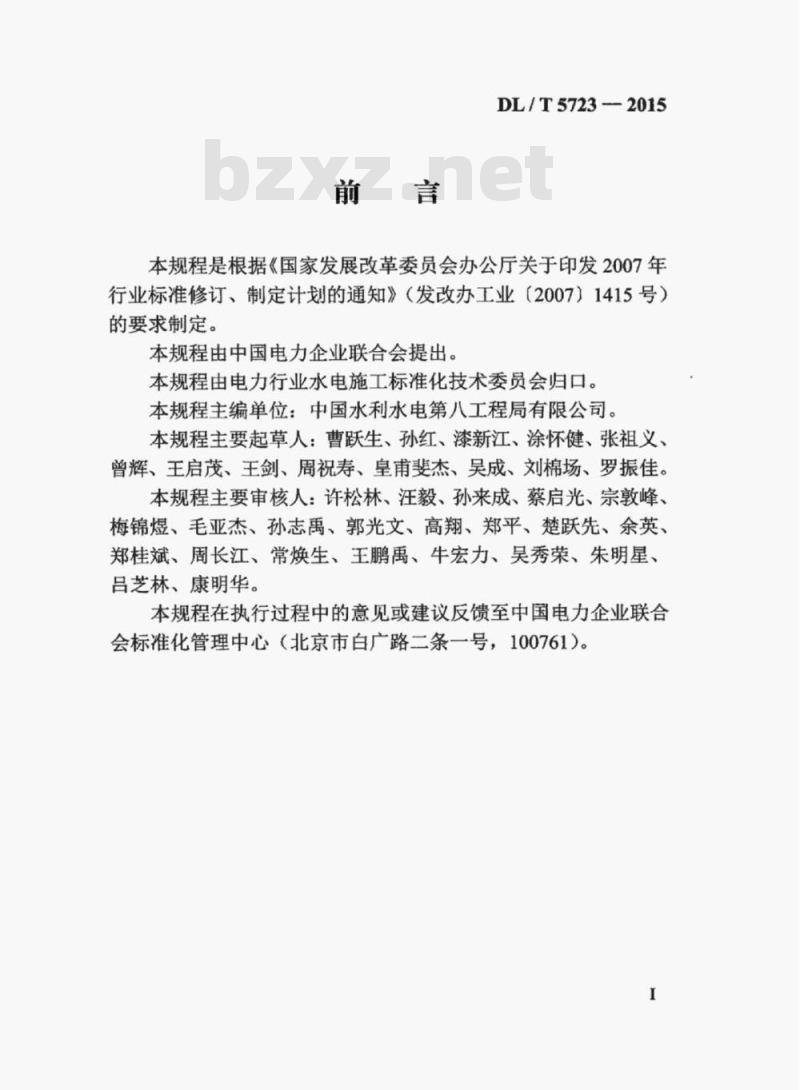

本规程是根据《国家发展改革委员会办公厅关于印发2007年行业标准修订、制定计划的通知》(发改办工业(2007)1415号)的要求制定。
本规程由中国电力企业联合会提出本规程由电力行业水电施工标准化技术委员会归口。本规程主编单位:中国水利水电第八工程局有限公司本规程主要起草人:曹跃生、孙红、漆新江、涂怀健、张祖义、曾辉、王启茂、王剑、周祝寿、皇甫斐杰、吴成、刘棉场、罗振佳。本规程主要审核人:许松林、汪毅、孙来成、蔡启光、宗敦峰、梅锦煜、毛亚杰、孙志禹、郭光文、高翔、郑平、楚跃先、余英、郑桂斌、周长江、常焕生、王鹏禹、牛宏力、吴秀荣、朱明星、吕芝林、康明华。
本规程在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。I
DL/T5723-2015

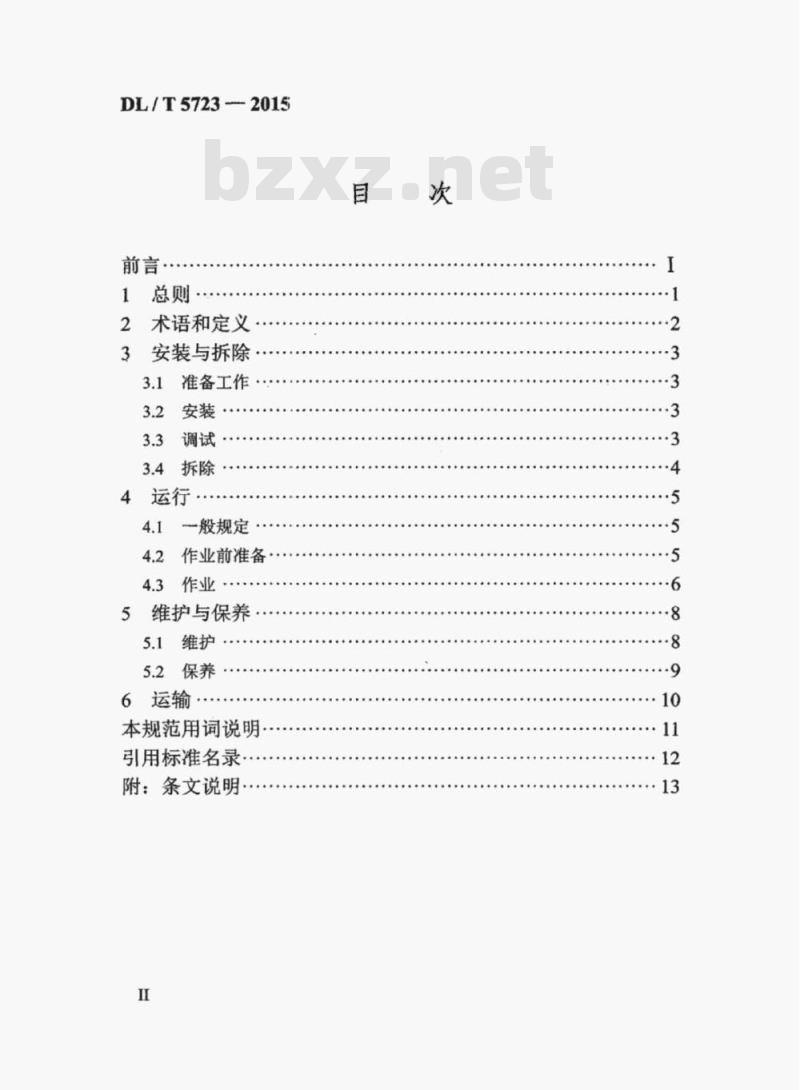

前言·
2术语和定义
安装与拆除
3.1准备工作
调试·
3.4拆除
4运行
一般规定
作业前准备
4.3作业免费标准bzxz.net
5维护与保养
5.1维护
5.2保养
6运输
本规范用词说明
引用标准名录
附:条文说明
Foreword
General provisions..
Termsanddefinitions·
Installationandremove
3.1 Preparations·
Installation
Commission.
Remove
Operation
General provisions ..
Contents
Pre-operationalPreparation
Operation
5Repairs andmaintenance..
5.1 General maintenance
5.2Componentmaintenance
6Transportation:
Explanation of wording inthis codeListof normativestandards
Addition: Explanation of provisionsDL/T5723—2015
·10
·12
1总则
DL/T57232015
1.0.1为了规范水电水利工程履带式布料机的安全操作,预防各类事故的发生,确保设备和人员的安全,特制订本规程。1.0.2本规程规定了履带式布料机的安装、运行、维护、保养、拆除、运输等方面的安全操作技术要求。1.0.3本规程适用于输送各类混凝土及其他散状物料的有多节臂架的履带式布料机。
1.0.4履带式布料机使用的环境条件应满足设备技术文件要求。1.0.5履带式布料机安全操作除应遵守本规程外,还应符合国家现行相关标准的规定。
DL/T5723—2015
2术语和定义
下列术语和定义适用于本规程。2.0.1履带式布料机(crawlerspreader)由上料胶带输送机、布料胶带输送机、履带式底盘及相关控制系统组成的机械设备。
2.0.2上料胶带输送机(feedingbeltconveyor)将物料从受料口传输到布料胶带输送机进料口的胶带输送机。2.0.3布料胶带输送机(placingbeltconveyor)将物料从上料胶带输送机的出口传输到受料点的胶带输送机。2.0.4臂架(cantilever)
安装在底盘上,由多节臂组成,具有伸缩功能的布料胶带输送机机架。
2.0.5最大布料半径(maxplacingradius)布料胶带输送机出料口中心到其回转中心的最大距离。2.0.6最小布料半径(minplacingradius)布料胶带输送机出料口中心到其回转中心的最小距离。2.0.7布料作业范围(placingrange)布料机最大半径和最小半径之间的区域。2
DL/T5723-2015
3安装与拆除
3.1准备工作
3.1.1应根据设备使用维修手册和有关规定,结合场地和吊装机具等条件,编制专项安装、拆除方案。3.1.2应检查履带式布料机各部件、液压与电气系统是否符合要求,消除缺陷和安全隐惠。
3.1.3应进行技术交底和培训。
3.1.4
从事安装与拆卸工作的特种作业人员应持证上岗。3.1.5
吊装机具应安全可靠。
安装、拆除的场地应保证作业安全。3.1.6
3.2安装
3.2.1
3.2.2
3.2.3
履带式布料机首次安装应在厂家技术人员的指导下作业。应按照安装专项方案进行,做好过程记录。应按设备使用维修手册规定的顺序安装。3.2.4
起吊前应检查捆绑、悬挂及吊点位置。3.2.5
脱钩前应检查已就位部件是否固定3.3调试
3.3.1
3.3.2
履带式布料机安装完成后应进行整机调试整机调试应包括主体功能和安全保护功能的调整及检验。主体功能的调试应符合以下要求:3.3.3
调试顺序:单项空载调试、联动空载调试、试生产调试。1
底盘发动机的试运转、整机行走及回转调试。3
DL/T5723—2015
3变幅、伸缩、布料、上料驱动系统的调试。4
检香查操纵机构动作是否正确。安全保护功能调试应包括以下内容:3.3.4
伸缩限位装置调试。
3.4.1
出料口荷载自动保护装置调试。角度指示器的调整。
电视监控系统调试。
3.4拆除
应按照拆除专项方案进行。
拆除过程中,不得切割承力部件。3.4.2
3.4.3起吊每一部件时,应确认部件已解除连接,应保证未拆除部分安全,不得使用起重机强行分离。3.4.4拆除时宜以厂家的出厂部件为拆除单元,防止碰撞,避免拆除性损伤。
3.4.5拆除后的仪表、仪器、电气元件,应有防震、防水、防雷击等保护措施。
3.4.6所有部件应进行检查、检修、保养,所有运转部位应进行清洗、注油,裸露接合部位应进行包扎保护。3.4.7布料、上料胶带输送机机架应摆放平整,检查杆件及焊缝、外观等。
3.4.8拆除完毕,所有部件、配件应整理登记,并做好移交管理工作。
4运行
4.1一般规定
4.1.1作业人员应符合以下要求:1作业人员经培训合格后上岗。
DL/T57232015
作业人员应清楚当班作业的内容及安全注意事项。2
3操作人员必须听从指挥人员的指挥。4在作业过程中,操作人员对所有的“紧急停止”信号都应服从。
5初次动作、变换动作时布料机操作人员应鸣号警示,确认无误后再启动设备。
6信号指挥人员应准确发出符合《起重吊运指挥信号》GB5082的指挥信号,不得擅离职守,不得私自转由他人指挥。7信号指挥人员的通信工具应可靠,保证作业过程中通信畅通。
4.1.2运行时应符合以下规定:
作业时不得对运转部位进行调整、检修等工作。2
作业中发生故障,应停止作业进行检查和处理。3
两台及以上布料机同时作业时,应保证安全距离。4
对作业场地具体要求应按设备技术文件执行。特殊环境施工,应编制相应的安全技术措施。6
夜间作业时,应有符合安全规定和施工要求的照明。4.2作业前准备
4.2.1各部位人员应到位,并确保通信畅通。5
DL/T57232015
4.2.2作业前的检查:
1检查布料机零部件、连接件、紧固件。2检查液压系统的液压油缸、液压油管和阀门等部件,检查液压油箱中的油位。
3检查电气线路。
检查伸缩牵引钢丝绳
检查布料胶带输送机和上料胶带输送机的清扫器。5
检查尾部V形清扫器。
检查溜槽衬板。
检查供料系统的出料装置与上料胶带输送机的受料斗。9
检查与胶带运动相接触的卸料斗板。10检查胶带。
4.3作业
4.3.1布料机启动时应符合下列要求:1整机启动前所有操作杆应在零位。2观察仪表,发现异常,应停车检查。3发动机启动不能连续使用启动器,每次启动时间小于15s,一次不能启动,隔30s以后再启动。4布料机启动顺序按设备使用维修手册的规定执行。4.3.2操作应符合下列要求:
作业面区域转移时,行走马达位于后方。1
行走操作要平稳,避免猛起急停。3
回转动作前应拉出回转锁止的销,解除锁止状态。回转应平稳进行,避免突然制动。5布料机行走到工作场地后,作业前应关闭行走制动开关,锁定行走机构。
6按顺序启动布料胶带输送机和上料胶带输送机。4.3.3停机应符合下列要求:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
