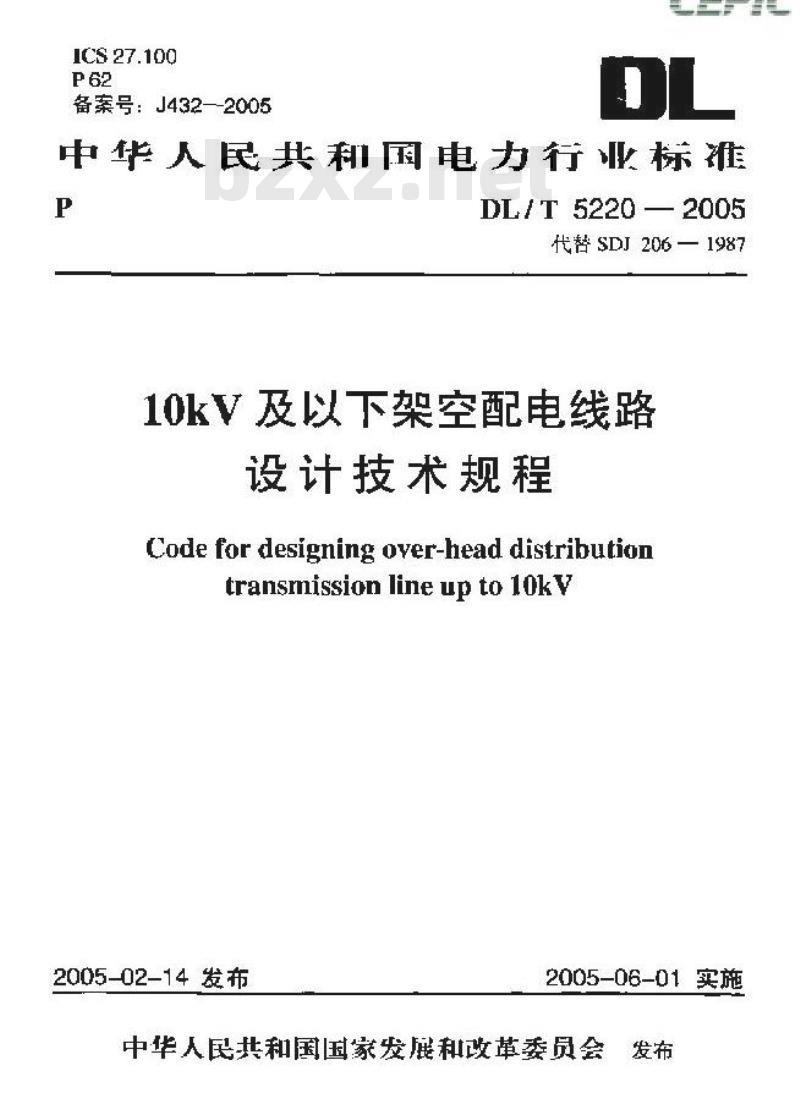

【电力行业标准(DL)】 10kV及以下架空配电线路设计技术规程

ICS27.100
备案号：J432—-2005
中华人民共和国电力行业标准
DL/T 5220—2005
代替 SDJ 206 — 1987
10kv及以下架空配电线路
设计技术规程
Code for designing over-head distributiontransmission line up to 10k y2005-02-14 发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布前言

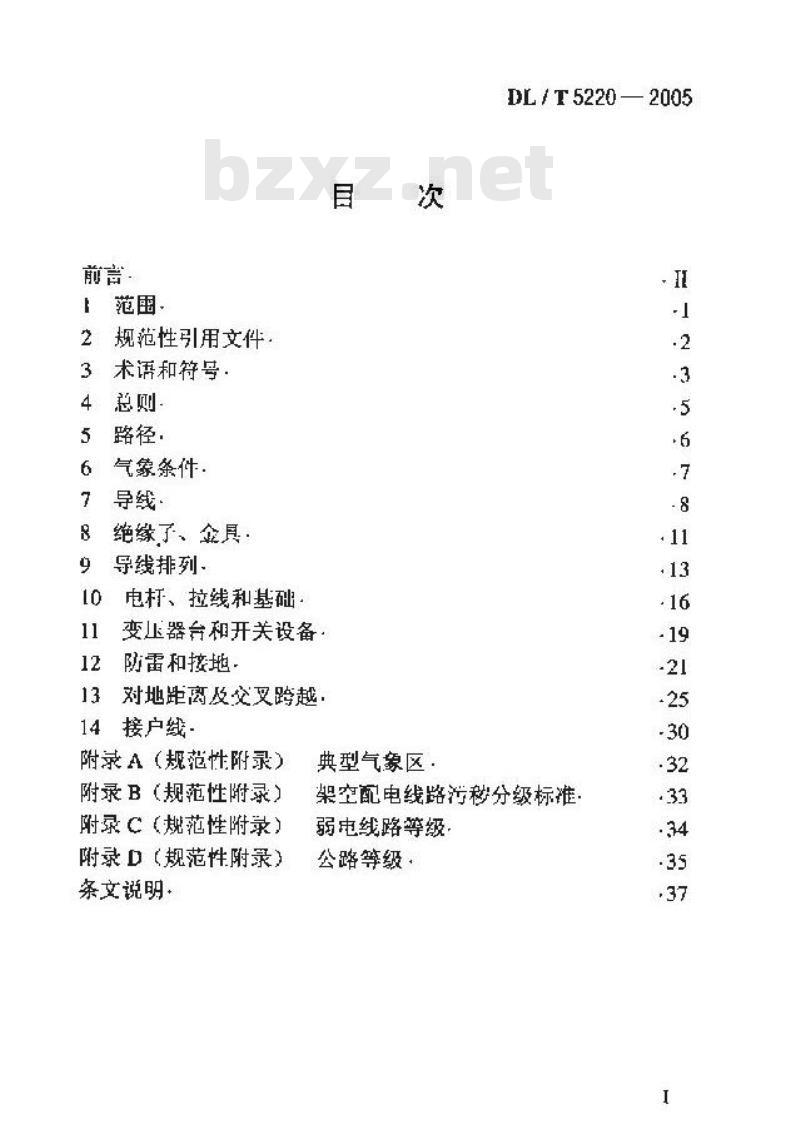

范围·
规范性引用文件，
术语和符号：
气象条件：
导线：
绝缘了、金具·
导线排列
电杆、拉线和基础
变压器台和开关设备
防雷和接地
对地距离及交受跨越
14接户线
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录】
条文说明
典型气象区
DL /T 5220 2005
架究配电线路污移分级标雅
弱电线路等级
公路等级·
DL T 5220 2005

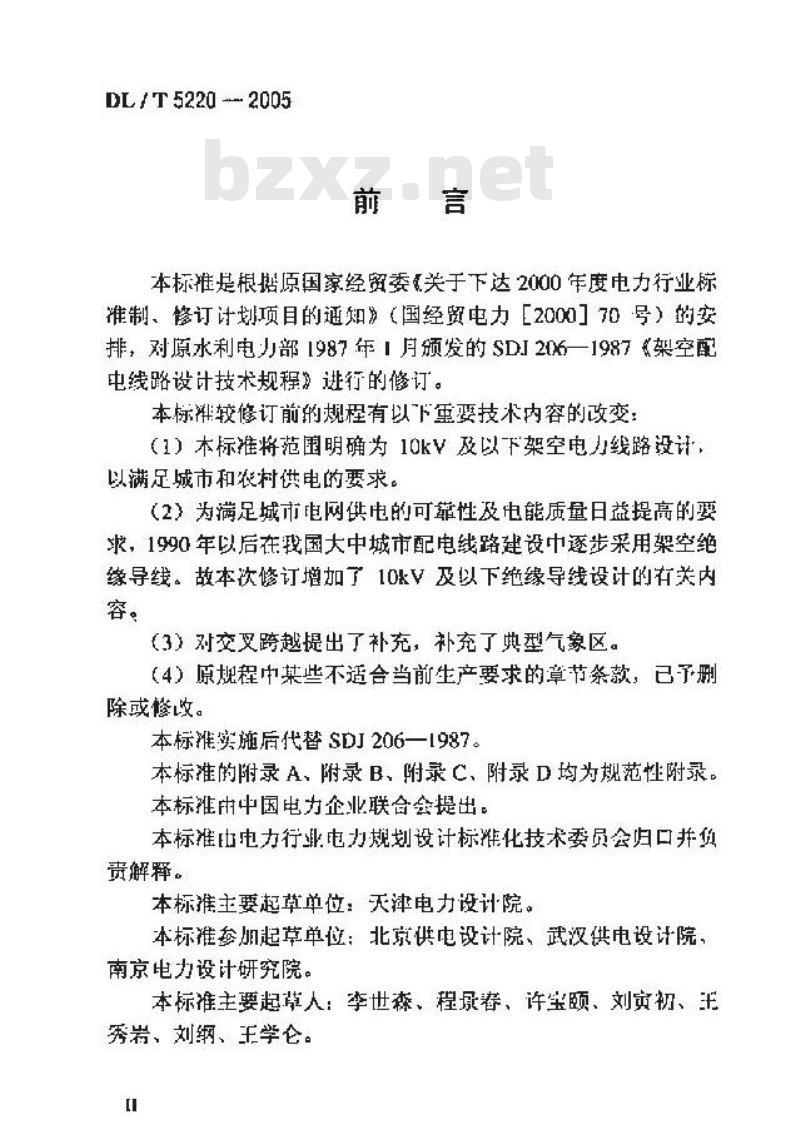

本标推是根磨原国家经贸委关于下达2000年度电力行业标准制、修订计划项目的通知》（国经贸电力2000」70号）的安排，对原水利电小部1987年1月领发的SD206一1987架空配电线璐设计技术规程进行的修订。本标群较修订前的规程有以下婴技术内容的改变：（1）本标推将范围明确为10kV效以下架空电力线路没计以满足城市和农柯供电的要求。（2）为满足城市电网供电的可靠性及电能质量日益提高的要求，10年以启在我国大中城市配电线路建设中遂步采用架空绝缘导线。故本软修订增加了1V及以下绝缘导线设计的存关内容。
（）对变跨越提出广补充，补充了典型气象区。（4）原规程中些不适合当前生产要求的章节茶款，已了删除或修政。
本标雅卖施后代替SD206一187。本标准的附录A，附录B，附录C，附录D均为规范性附录，本标雅中中国电力企业联合会提出：本标准电力行业电力规划设计标雅化技术委员会归口井货贵解释。
本标推主要起草单位：天津电力设让院。本标推蔡加起章单位：北京供电设计院、武没供电设计院，南京电力设计研究院。
本标推主要起摩人：李世森，程墩荐、许宝题，刘寅初、半秀岩，刘纲、手学仑。

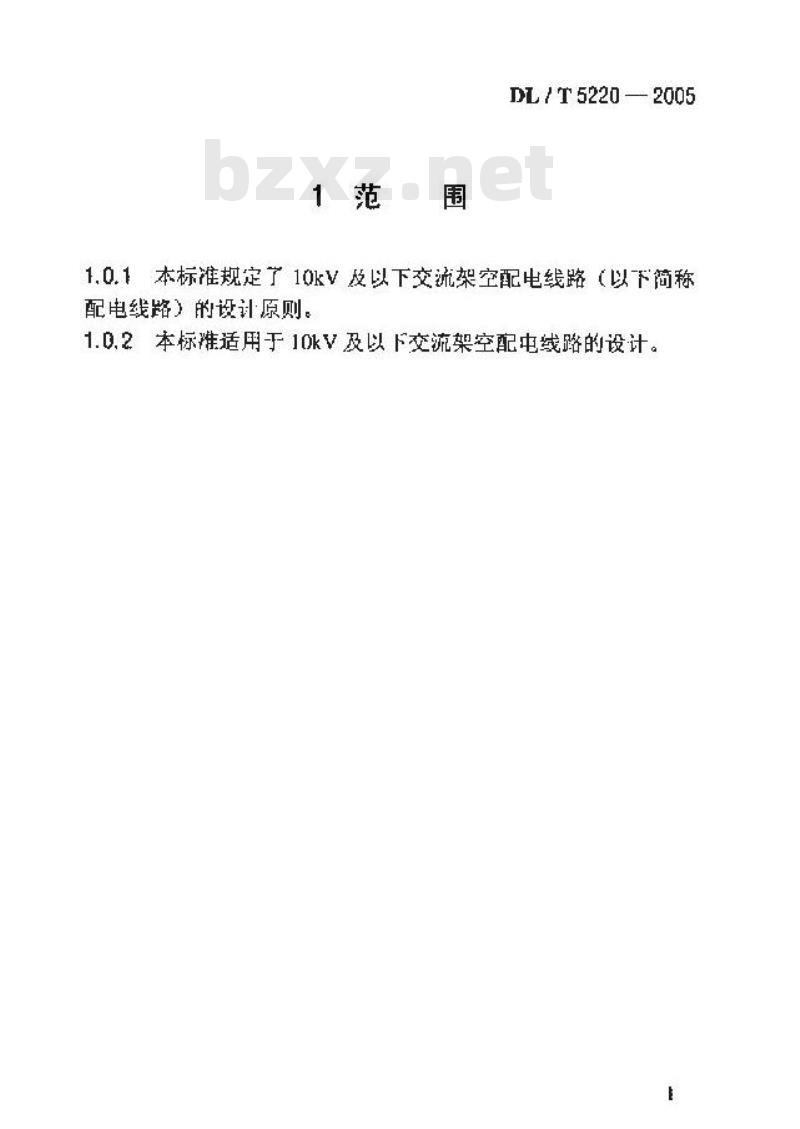

1范围
DL7T52202005
1.0.1本标准规定了10kV及以下交流架空配电线路（以下简称配电线路）的设计原则，
1.0.2本标准适用于10kV及以下交流架空配电绒路的设计。DL /T 5220 2005

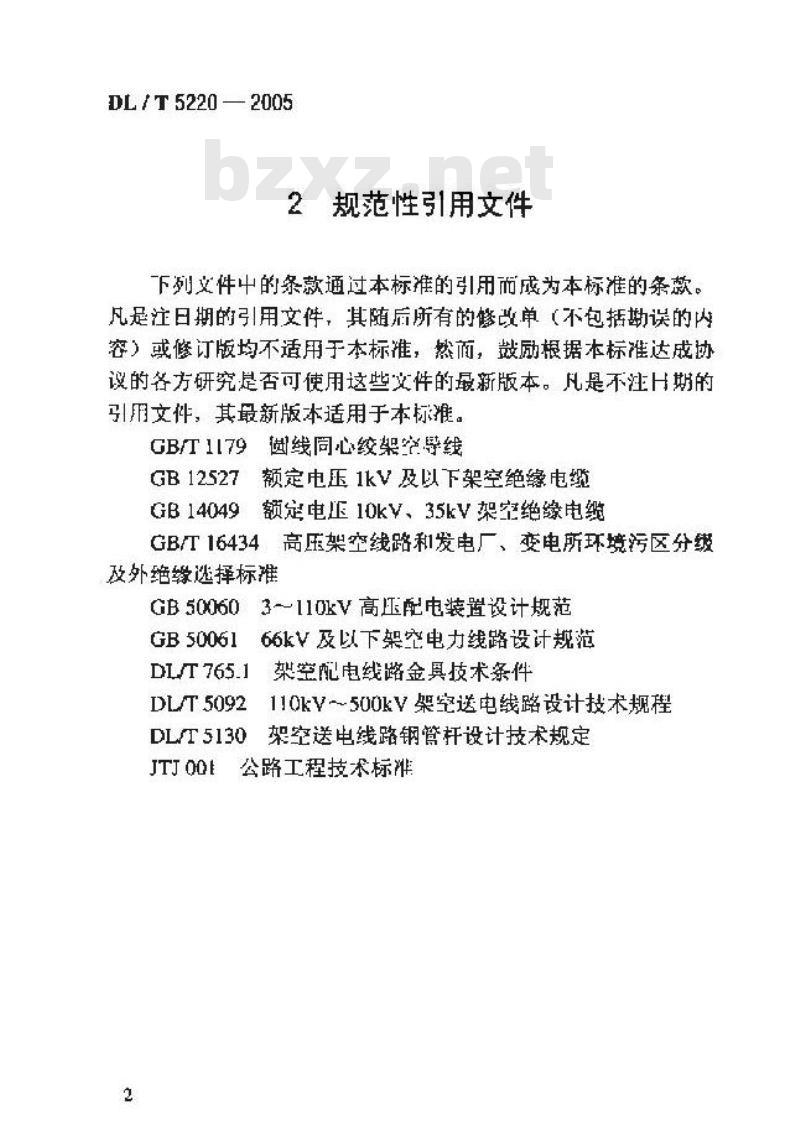

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。GB/T1179圆线同心绞架空导线
GB12527额定电正1kV及以下架空绝缘电缆GB14049额定电压10kV、35kV架绝缘电缆安BT16434高压架究线路租1发电厂、变电所环培污区分线及外绝馨逃择标雅
GB500603-110kV高压配电装置设计规范GB 50061
6及以下架穿电力线路设计规范
架空配电线路金具技术条件
DL/T 5092
DLT5130
110kV-~500kV架率送电线路设计技术规程空送电线路钢燈杆设计技本规定JTJO0E公路工程技术标滩
DL / T 5220 — 2005
3术语和符号
3.1术语
平均运行张力everydaytension
导线在年平均气温计算情况下的弧垂最低点张力。3.1.2
钢筋混凝土杆relnforcedconcretepole普通钢筋混凝土杆，部分预应力混凝土杆及预应力钢筋港凝土杆的统称。
居民区residential area
城镇、工业企业地区、港口、码头、车站等人密集区。3.1.4
非居民区
nomresidential area
上还尼民区以外的地区。量时常有人，有车辆或农业机械到达，但未建房屋或房屋帮少。3.1.5
交通困难地区diflculttransportareg车辆、农业机械不能到达的地区。3.1.6
大档距Iargedistance
配电线路山于档距包超出正常范围，引起杆塔结构型式，导线型号均需特殊设计，且该档距中发生故障时，修复特别困难的谢张段（如线路跨越通航大河蔬、潮箔、山谷等），3
DL/T5220—2005
32符号
Wx导线风荷载标准值，kN。
Wo——基准风压标准值，kN/m2。从——风荷载体型系数。
——风压高度变化系数。
β风振系数。
一风荷载档距系数。
一水平档距，m.
4总！
DL/T5220—2005
401配电线路的设计必须贯盘批国家的建设方针利技术经济政策，做到安全可靠、经济适用，402配电线路设计必须从实际出发，结合地区特点，积极慎重地驱用新材料，新工艺，新技术，新设备。403王干配电线路的导线布置和杆塔结构等设计：应考虑便于带电作业。
4 0 4，配电线路大档距的设计，应符合DLT5092的规定。405配电线路的设计，除应按本标推规定执行外，还应符合现行国家标雅和有电力行业标雅的规定。5
DL./T5220-2005
5路径
5.0.1配电线路路径的选择，应认真进行调查研究，综合考您运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。做到经济合理、安全适用。
5.0.2配电线路的路径，应与城镇总体规划相结合，与各种管线和其他行政设施协调，线路杆塔位置应与城镇环境美化相适应。5.0.3配电线路路径和杯位的选择应避开低洼地、易池刷地带和影响线路安全运行的其他地段。5.0.4多镇地区配电线路路径应与道路、河道、灌渠相协调：不点惑少卢农出。
5.0.5配电线路应避开偕存易燃、爆物的仓库区域，配电线路与有火灾抢险性的生产厂房和库房、易燃易爆材料场以及可燃或易燃、易爆液（气）体储罐的防火间距不应小于杆塔高度的1.5倍。
DL / T 5220 2005
6气象条件
6.0.1配电线路设计所采用的气象条件，应根据当地的气象资料和附近已有线路的运行经验确定。如当地气象资料与附录A典型气区接近，宣聚用典型气象区所列数恒。3.02配电线路的最大设计风避值应采前离地询10m尚处，10年一遇mi平均最大值，刻无可靠资料，在空扩平坦地区不应小于25m/，在山区宜采用附近平地区风速的11倍且不应小于25m/s.
6.03配电线略遍过市这或森林等地区，如两侧开蔽物的平均高度人杆塔高度的23，其最人设计风速宜比当地最大设计风速减少20%。
6.04配电线路邻近城市商层塑筑周围，其迎风地段风速值应教其他地段适当，如无可靠资料时，一般应按附近平题风速增加20%。
6..5配电线路没计采用的年平均气温应按下列方法确箱：（1）当地×的平均气温在3℃~17℃之间时，年平均气满应取与此数较邻近的5的数值。
（2）当地区的年平哟气温小于3℃或大于17C时，应将年平均气温减少3℃~5后，取与此数邻近的5的倍数俏。6.0.6配电线路设计采用导线的覆冰厚度，应根据附近已有线路运行经验确定，导线冰厚厚宜取5mm的倍数，7
DL / T 5220 --2005
7导线
7.0.1配电线路应采用多股绞合导线，其技术性能应符合GB/T1179、GB14049，GB 12527等规定。7.0.2钢铝绞线及其他复合导线，应按最大使用张力或平均运行张力进行计算。
7.0.3风向与线路垂情况导线风荷载的标准值应按下式计算：Wx-aitgdLwWo
式中:
一导风荷熬的标推值，N：Www.bzxZ.net
一风荷载档距系数，按本标推第100了茶的规定：风荷载体型系数，当d<17mm，取1.2：当d=17mm取1.1；爱冰时，取1.2；
d一一导线毅冰后的计算外径，mLw-—水平档距，Ⅱ:
W基准风压标准值，kN/m2。
了04城镇配电线络，遇下列情滑采切架空绝缘导线：线路超廊狭睿的地毁。
商建筑邻近地段。
繁华街道或人口密集地区。
游览区和绿化区。
空气严重污移地段
建筑施工现场。
导线的设计安全系数，不应小于表7.0.5所列数值。DL/T5220—2005
表了05导线设计的母小安全系数绝缘导践种类
铝绞线、钢芯铝轮线，铝个企线铜较线
段地区
7.0.6配电线路导线截面的确定应符合下列规定：重医地区
1结合地区配电网发展规划和对导线截前确定，每个地区的导线规格宜采用3～4种。无配电网规划地区不宣小于表7.0.6所列数值。
表7.0.6导线裁面
导线种类
据绞线及相合金线
烟芯铝绞线
桐较线
绝像铝绞线
绝缘葡绞线
Ikv--l0kv配电线路
主干线
120([25)
120(125)
分平级
70(63)
注，（为圆线同心线（见GBT1179)。2采用允许电压降校核时:
分支线
lkV以下配电线路
￥:T线
95(100)
95(100)
分干线
70(63)
弥支级
50[40]
1）1k10k配电线路，白供电的变电所二款侧出口孕线路未端变压器或末端受电变电斯一次谢入口的充诈电压降为供电变电所二次谢额定电压的5%。2）1kV以下配电线路，自配电变压器二次侧出口至线路末端（不包括接户线）的允许电压降为额定电压的4%。7.0.7校验导线载流量时，操导线与聚乙烯、聚氯乙烯绝缘导线的充许温度采用+70℃，交联聚乙烯绝缘导线的允许温度采用+90℃。9
