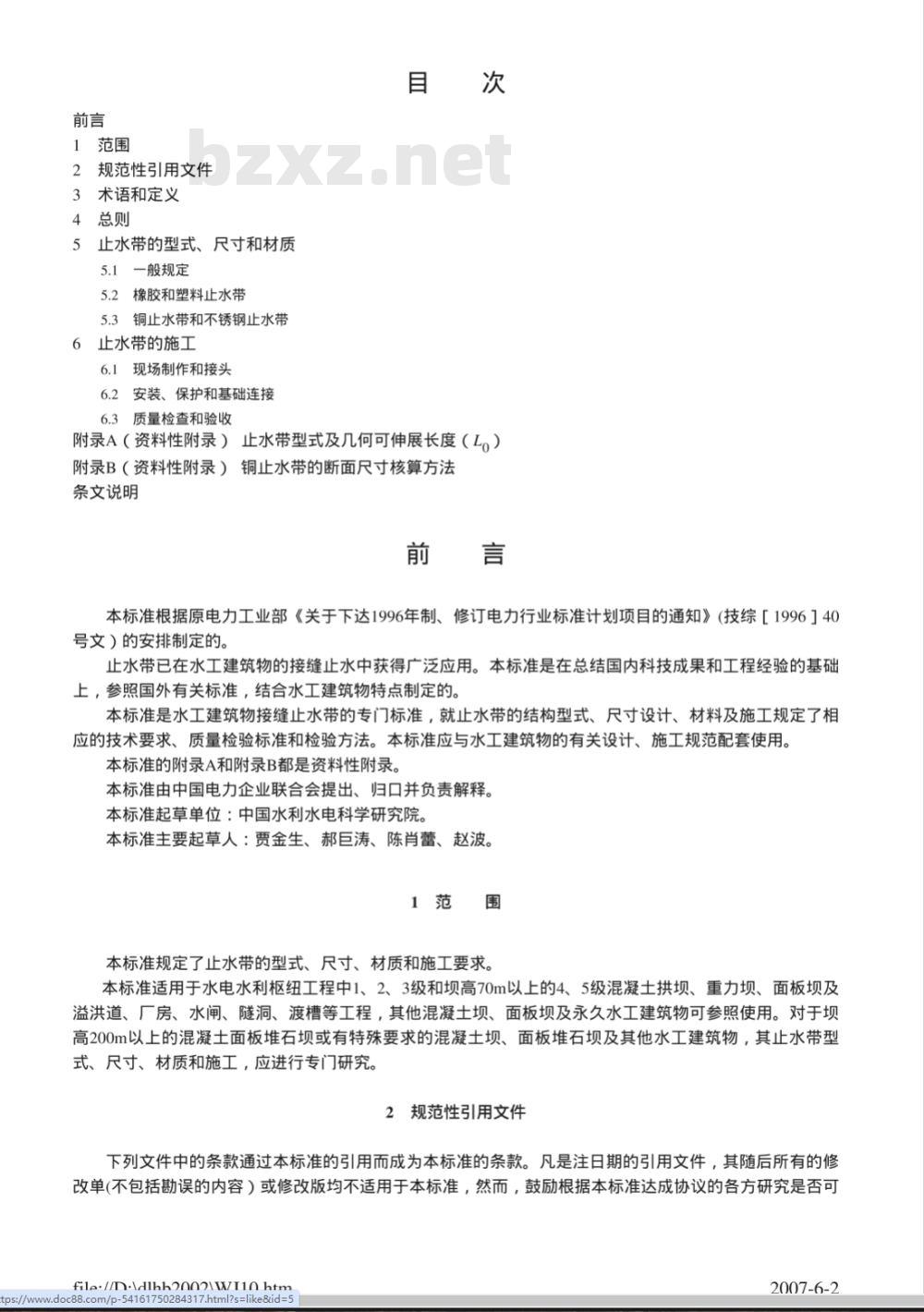

【电力行业标准(DL)】 水工建筑物止水带技术规范

1范围
2规范性引用文件
3术语和定义
4总则
5止水带的型式、尺寸和材质
5.1一般规定
5.2橡胶和塑料止水带
5.3铜止水带和不锈钢止水带
6止水带的施工
6.1现场制作和接头
6.2安装、保护和基础连接
6.3质量检查和验收
附录A（资料性附录）止水带型式及几何可伸展长度（Lo）附录B（资料性附录）铜止水带的断面尺寸核算方法条文说明
本标准根据原电力工业部《关于下达1996年制、修订电力行业标准计划项目的通知》（技综［1996］40号文）的安排制定的。
止水带已在水工建筑物的接缝止水中获得广泛应用。本标准是在总结国内科技成果和工程经验的基础上，参照国外有关标准，结合水工建筑物特点制定的。本标准是水工建筑物接缝止水带的专门标准，就止水带的结构型式、尺寸设计、材料及施工规定了相应的技术要求、质量检验标准和检验方法。本标准应与水工建筑物的有关设计、施工规范配套使用。本标准的附录A和附录B都是资料性附录。本标准由中国电力企业联合会提出、归口并负责解释。本标准起草单位：中国水利水电科学研究院。本标准主要起草人：贾金生、郝巨涛、陈肖蕾、赵波。1范围
本标准规定了止水带的型式、尺寸、材质和施工要求。本标准适用于水电水利枢纽工程中1、2、3级和坝高70m以上的4、5级混凝土拱坝、重力坝、面板坝及溢洪道、厂房、水闸、隧洞、渡槽等工程，其他混凝土坝、面板坝及永久水工建筑物可参照使用。对于坝高200m以上的混凝土面板堆石项或有特殊要求的混凝土坝、面板堆石坝及其他水工建筑物，其止水带型式、尺寸、材质和施工，应进行专门研究。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可File.//D.dlhh2002W110h
/p-54161750284317.html?s=like&idm5os://www.doc88
2007-6-2
使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。塑料密度和相对密度试验方法
GB1033
GB/T1040
GB/T1690
GB/T2059
塑料拉伸性能试验方法
硫化橡胶耐液体试验方法
铜及铜合金带材
塑料邵氏硬度试验方法
GB2411
GB/T2790
胶粘剂180°剥离强度试验方法挠性材料对刚性材料GB/T2791
GB3280
胶粘剂T剥离强度试验方法挠性材料对挠性材料不锈钢冷轧钢板
GB/T4509
沥青针入度测定法
GB/T13477.6
建筑密封材料试验方法
第6部分：流动性的测定
GB/T13477.8
建筑密封材料试验方法第8部分：拉伸黏结性的测定GB18173.1高分子防水材料第一部分片材水工建筑物塑性嵌缝密封材料技术标准DL/T949

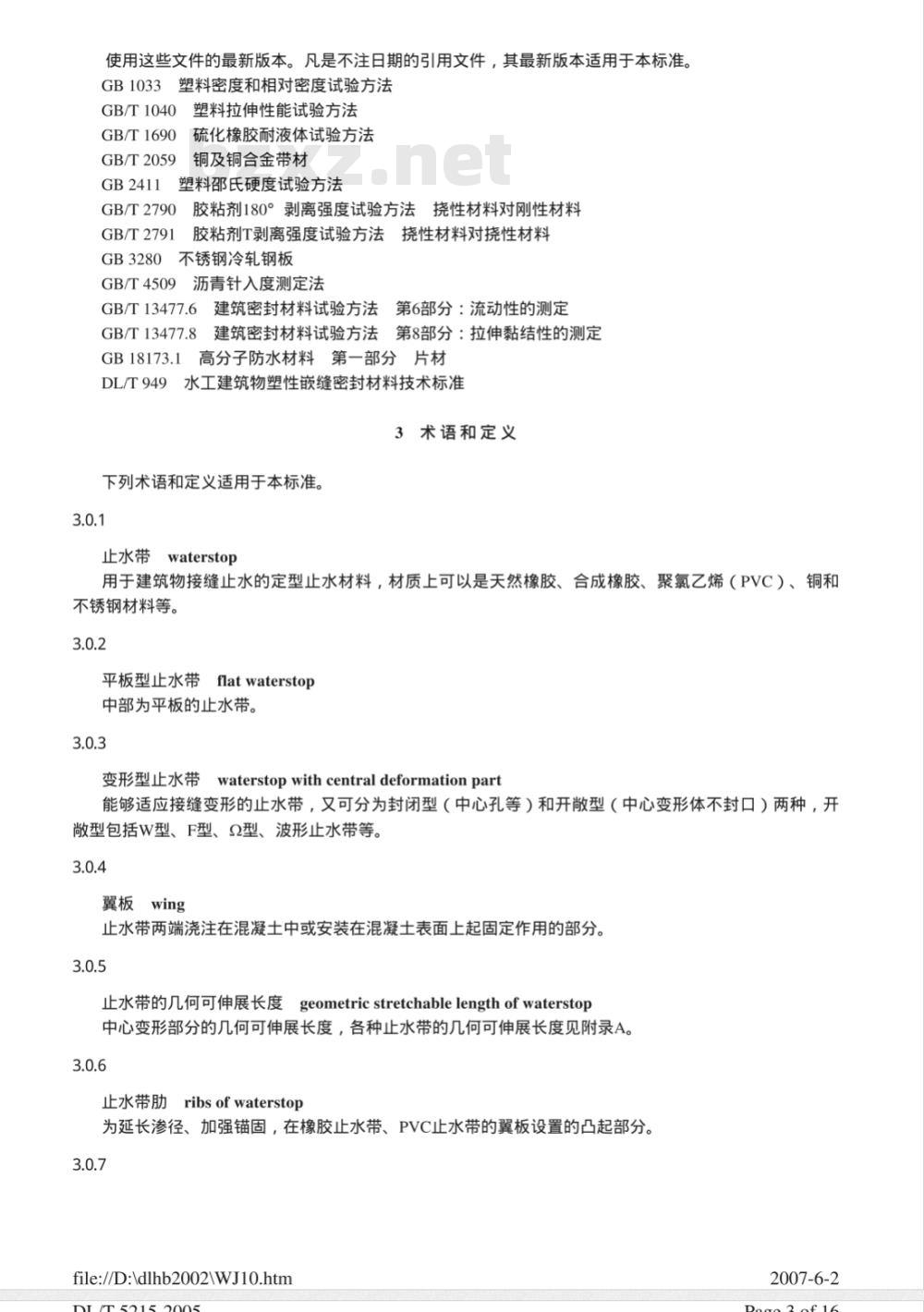

3术语和定义
下列术语和定义适用于本标准。3.0.1
waterstop
止水带
用于建筑物接缝止水的定型止水材料，材质上可以是天然橡胶、合成橡胶、聚氯乙烯（PVC）、铜和不锈钢材料等。
平板型止水带flatwaterstop
中部为平板的止水带。
变形型止水带waterstopwithcentraldeformationpart能够适应接缝变形的止水带，又可分为封闭型（中心孔等）和开型（中心变形体不封口）两种，开敲型包括W型、F型、Q型、波形止水带等。3.0.4
翼板wing
止水带两端浇注在混凝土中或安装在混凝土表面上起固定作用的部分。3.0.5
止水带的几何可伸展长度geometricstretchablelengthofwaterstop中心变形部分的几何可伸展长度，各种止水带的几何可伸展长度见附录A。3.0.6
止水带肋ribsofwaterstop
为延长渗径、加强锚固，在橡胶止水带、PVC止水带的翼板设置的凸起部分。3.0.7
file://D:ldlhb2002/WJ10.htm
2007-6-2
复合型止水带compositewaterstop将密封止水材料复合在止水带上，构成的抗绕渗能力更强的止水带。3.0.8
接缝位移矢径长vectorlengthofjointdisplacement接缝三向变位的矢量和。

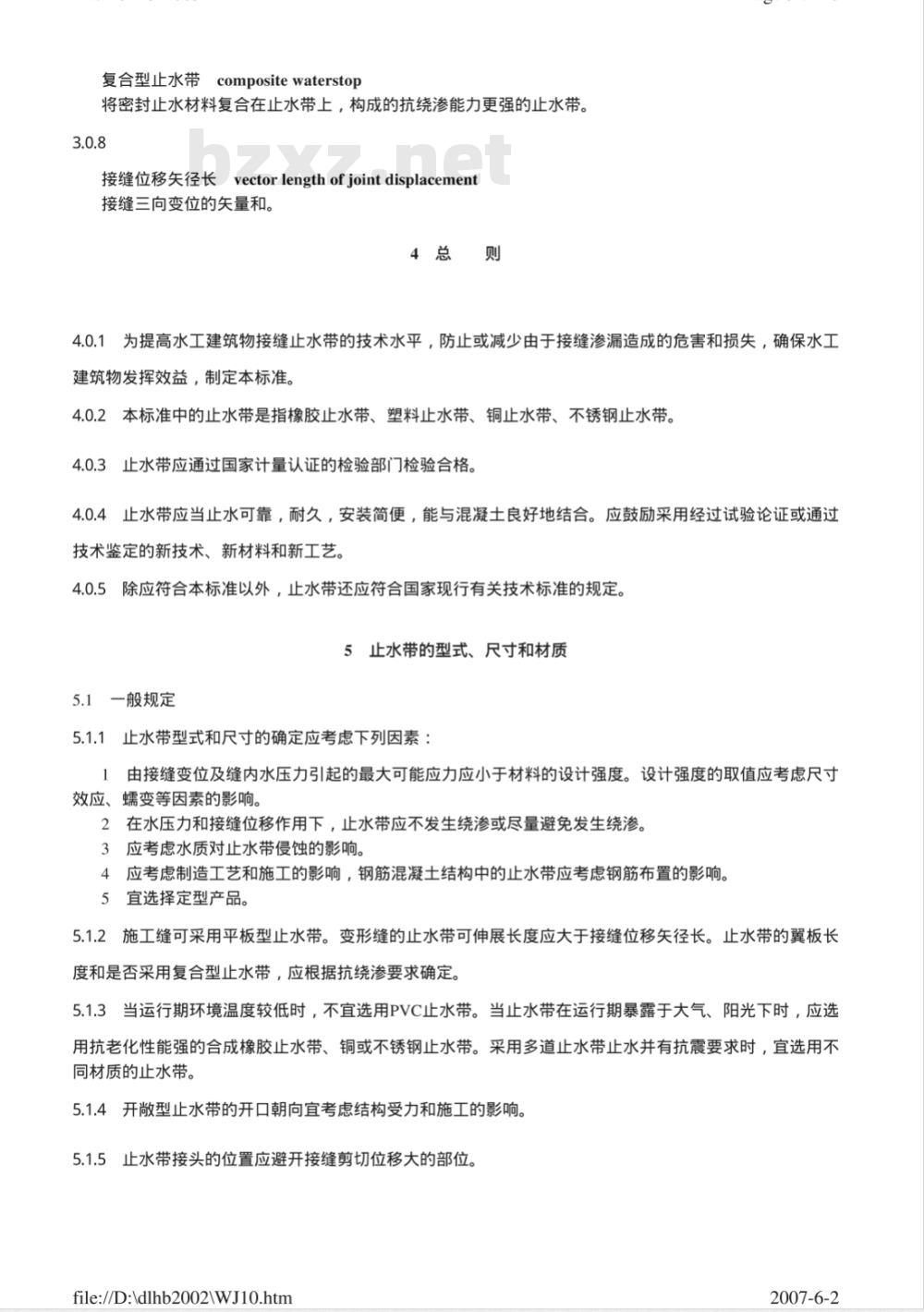

4总则
4.0.1为提高水工建筑物接缝止水带的技术水平，防止或减少由于接缝渗漏造成的危害和损失，确保水工建筑物发挥效益，制定本标准。4.0.2本标准中的止水带是指橡胶止水带、塑料止水带、铜止水带、不锈钢止水带。4.0.3止水带应通过国家计量认证的检验部门检验合格。4.0.4止水带应当止水可靠，耐久，安装简便，能与混凝土良好地结合。应鼓励采用经过试验论证或通过技术鉴定的新技术、新材料和新工艺。4.0.5除应符合本标准以外，止水带还应符合国家现行有关技术标准的规定。5止水带的型式、尺寸和材质
5.1一般规定
5.1.1止水带型式和尺寸的确定应考虑下列因素：由接缝变位及缝内水压力引起的最大可能应力应小于材料的设计强度。设计强度的取值应考虑尺寸效应、蠕变等因素的影响。
2在水压力和接缝位移作用下，止水带应不发生绕渗或尽量避免发生绕渗。3应考虑水质对止水带侵蚀的影响。4应考虑制造工艺和施工的影响，钢筋混凝土结构中的止水带应考虑钢筋布置的影响。5宜选择定型产品。
5.1.2施工缝可采用平板型止水带。变形缝的止水带可伸展长度应大于接缝位移矢径长。止水带的翼板长度和是否采用复合型止水带，应根据抗绕渗要求确定。5.1.3当运行期环境温度较低时，不宜选用PVC止水带。当止水带在运行期暴露于大气、阳光下时，应选用抗老化性能强的合成橡胶止水带、铜或不锈钢止水带。采用多道止水带止水并有抗震要求时，宜选用不同材质的止水带。
5.1.4开型止水带的开口朝向宜考虑结构受力和施工的影响。5.1.5止水带接头的位置应避开接缝剪切位移大的部位。file://D:\\dlhb2002/WJ10.htm2007-6-2
5.1.6止水带离混凝土表面的距离宜为200mm~500mm，特殊情况下可适当减少。5.1.7
止水带埋入基岩内的深度可为300mm~500mm，必要时可插锚筋。止水带距基岩槽壁不得小于100mm。
橡胶和塑料止水带
橡胶和PVC止水带的厚度宜为6mm~12mm。当水压力和接缝位移较大时，应在止水带下设置支撑5.2.1

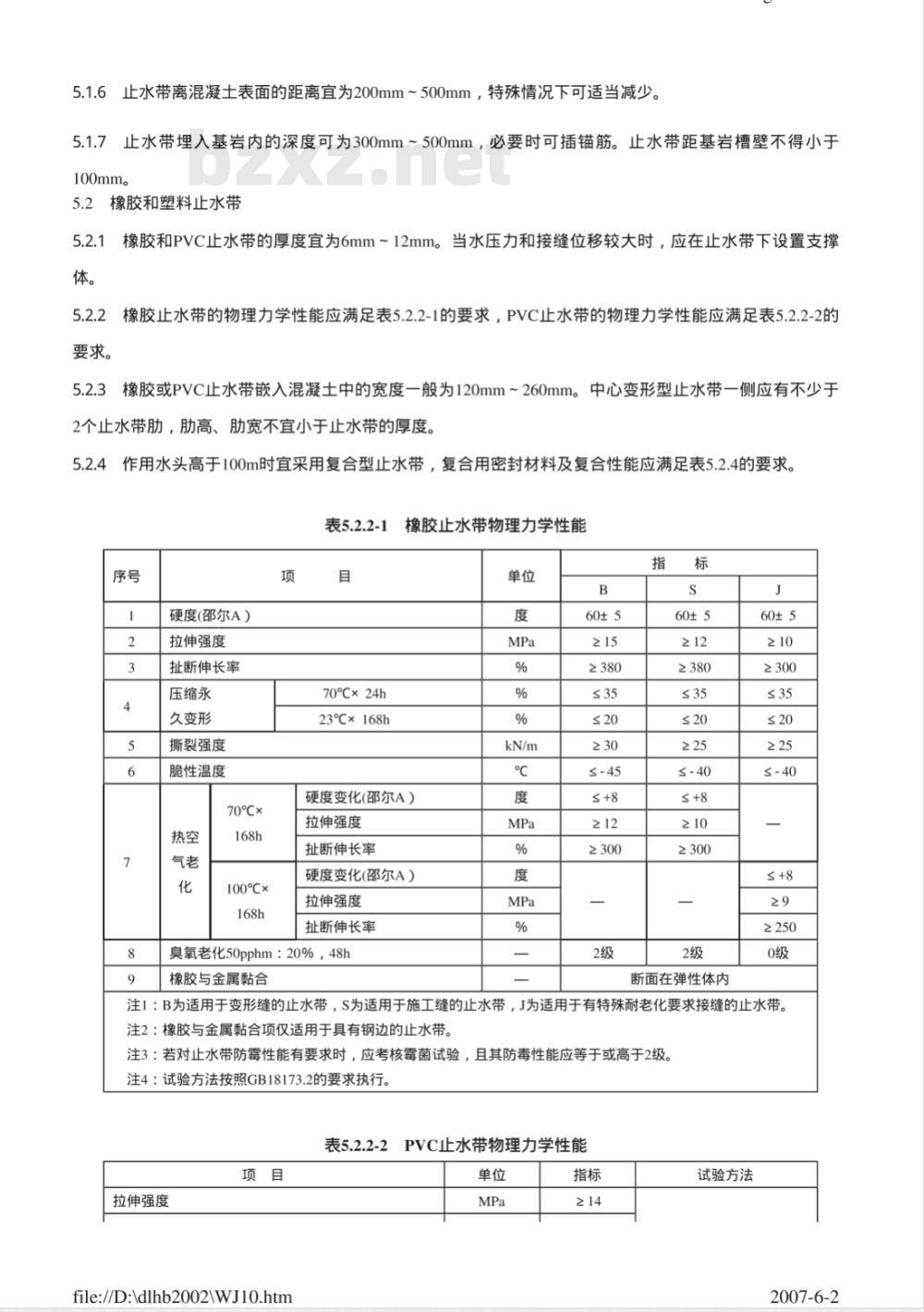

5.2.2橡胶止水带的物理力学性能应满足表5.2.2-1的要求，PVC止水带的物理力学性能应满足表5.2.2-2的要求。
5.2.3橡胶或PVC止水带嵌入混凝土中的宽度一般为120mm~260mm。中心变形型止水带一侧应有不少于2个止水带肋，肋高、肋宽不宜小于止水带的厚度。5.2.4作用水头高于100m时宜采用复合型止水带，复合用密封材料及复合性能应满足表5.2.4的要求。表5.2.2-1
硬度(邵尔A）
拉伸强度
扯断伸长率
压缩永
久变形
撕裂强度
脆性温度
70℃×
100℃×
70℃×24h
23℃×168h
橡胶止水带物理力学性能
硬度变化(邵尔A）
拉伸强度
扯断伸长率
硬度变化(邵尔A）
拉伸强度
扯断伸长率
臭氧老化50pphm：20%，48h
橡胶与金属黏合
≥380
≤-45
≥300
≥380
≤-40
≥300
断面在弹性体内
≥300
≤-40
≤ +8
≥250
注1：B为适用于变形缝的止水带，S为适用于施工缝的止水带，J为适用于有特殊耐老化要求接缝的止水带。注2：橡胶与金属黏合项仅适用于具有钢边的止水带。注3：若对止水带防霉性能有要求时，应考核霉菌试验，且其防毒性能应等于或高于2级。注4：试验方法按照GB18173.2的要求执行。表5.2.2-2
拉伸强度
file://D:ldlhb2002/WJ10.htm
PVC止水带物理力学性能
试验方法
2007-6-2
扯断伸长率
硬度（邵尔A）
低温弯折
热空气老化70℃×168h
耐碱性10%
Ca（OH）,常温
(23±2)℃× 168h
拉伸强度
扯断伸长率
拉伸强度保持率
扯断伸长率保持率
浸泡质量损失率常温
×3600h
≥300
≤-20
≥280
复合密封止水材料物理力学性能及复合性能目
饱和Ca（OH），溶液
10%NaCI溶液
常温，干燥
常温，浸泡
拉伸黏
结性能
低温，干燥
300次冻融
流尚值（下垂度）
施工度（针入度）
复合剥离强度（常温）
注1：常温指（23±2）℃。
注2：低温指（-20±2）℃。
断裂伸长率
黏结性能
断裂伸长率
黏结性能
断裂伸长率bzxz.net
黏结性能
断裂伸长率
黏结性能
注3：气温温和地区可以不做低温试验、冻融循环试验。铜止水带和不锈钢止水带
铜止水带的厚度宜为0.8mm~1.2mm。5.3.2
1/10mm
当剪切位移较大时，铜止水带断面尺寸的确定遵照附录B的方法。指标
≥300
不破坏
≥300
不破坏
≥200
不破坏
≥300
不破坏
≥ 70
GB/T1040Ⅱ型试件
GB2411
GB18173.1
试片厚度采用2mm
GB/T1040Ⅱ型试件
GB/T1690
试验方法
DL/T949
GB/T13477.8
DL/T949
GB/T13477.6
GB/T4509
GB1033
对于橡胶、塑料止水
带采用GB/T2791，对
于金属止水带采用
GB/T2790
作用水头高于140m时宜采用复合型铜止水带，其复合用材料以及复合性能应满足表5.2.4的要求。使用铜带材加工止水带时，抗拉强度应不小于205MPa，伸长率应不小于20%，铜止水带的化学成分和物理力学性能应满足GB/T2059的规定。file:/D:ldlhb2002/WJ10.htm
2007-6-2
5.3.5不锈钢止水带的拉伸强度应不小于205MPa，伸长率应不小于35%，其化学成分和物理力学性能须满足GB3280的要求。不锈钢止水带的厚度、断面尺寸、复合型式可参照铜止水带的规定。6止水带的施工
6.1现场制作和接头
6.1.1铜止水带宜采用带材在现场加工，以减少接头。加工模具、加工工艺方法应确保尺寸准确和止水带不被破坏。
6.1.2橡胶止水带接头宜采用硫化连接，PVC止水带接头应采用焊接连接。6.1.3铜止水带的接头焊接宜采用搭接或对接在双面进行，搭接长度应大于20mm。双面焊接实施困难时，应采用单面焊接两遍进行。焊接应采用黄铜焊条。6.1.4止水带的接头强度与母材强度之比应满足如下要求：橡胶止水带不小于0.6，PVC止水带不小于0.8，铜止水带不小于0.7。
6.1.5止水带的T型接头、十字接头宜在工厂整体加工成型。6.1.6异种材料止水带的连接可采用搭接，并用螺栓固定或其他方法固定。搭接面应确保不漏水。用螺栓固定时，搭接面之间应夹填密封止水材料。6.2安装、保护和基础连接
6.2.1止水带的安装应符合设计要求，止水带的中心变形部分安装误差应小于5mm6.2.2施工中应封闭开型止水带的开口，防止杂物填塞开口。6.2.3采用紧固件固定止水带时，紧固件必须密闭、可靠，宜将紧固件浇筑在混凝土中。采用螺栓固定止水带时，宜用锚固剂回填螺栓孔。紧固件应采取防锈措施。6.2.4止水带周围的混凝土施工时，应防止止水带移位、损坏、撕裂或扭曲。止水带水平铺设时，应确保止水带下部的混凝土振捣密实。6.2.5橡胶和PVC止水带在运输、储存和施工过程中，应防止日光直晒、雨雪浸淋，并不得与油脂、酸、碱等物质接触。
6.2.6对于部分暴露在外的止水带，应采取措施进行保护，防止破坏。6.2.7采用复合型止水带时，应对复合的密封止水材料进行保护。对于在现场复合的止水带，应尽快浇注混凝土。
6.3质量检查和验收
6.3.1橡胶或PVC止水带表面不充许有开裂、缺胶、海绵状等影响使用的缺陷，中心孔偏心不充许超过管状断面厚度的1/3。止水带表面允许有深度不大于2mm、面积不大于16mm*的凹痕、气泡、杂质、明疤等缺file:/D:ldlhb2002/WJ10.htm
2007-6-2
陷，每延米不超过4处。
：止水带应有产品合格证和施工工艺文件。现场抽样检查每批不得少于一次。6.3.2
应对止水带各工种施工人员进行培训。6.3.4应对止水带的安装位置、！紧固密封情况、接头连接情况、止水带的完好情况进行检查。附录A
（资料性附录）
止水带型式及几何可伸展长度（Lo）密封止水材料
（a）平板型普通止水带；（b）平板型复合止水带Lo=0
图A.1平板型止水带
密封止水材料
（a）中心孔型普通止水带；（b）中心孔型复合止水带Lo=r（元-2）
图A.2中心孔型止水带
密封止水材料
（a）中心开型普通止水带；（b）中心开型复合止水带Lo=2h-0.43d
图A.3中心开型止水带
密封止水材料
（a）波形普通止水带；（b）波形复合止水带Lo=8r(元-2)
图A.4波形止水带
file:/D:ldlhb2002/WJ10.htm
2007-6-2
B.1范围
密封止水材料
（a）W型普通金属止水带；（b）W型复合金属止水带Lo=2h-0.43d
W型金属止水带
密封止水材料
（a）F型普通金属止水带；（b）F型复合金属止水带Lo=2h-0.43d
图A.6F型金属止水带
（a）654型止水带；（b）831型止水带Lo=r(元-2)
图A.72型止水带
附录B
（资料性附录）
铜止水带的断面尺寸核算方法
本附录适用于接缝剪切位移大于12mm的铜止水带断面尺寸校核。附表B.1的结果是根据伸长率为30%、极限拉伸强度为205MPa的软铜得到的。B.2术语
B.2.1等效应力（o）
式中：
01,02 - 03
equivalent stress
主应力。
B.2.2应力水平
stresslevels
(1 -2) +(2 -) +(3 -)
等于等效应力与止水带标准试片强度之比。标准试片强度按照GB2059确定。file:/D:ldlhb2002/WJ10.htm
2007-6-2
B.2.3铜止水鼻子直立段高度（H）straightheightoflooppartofcopperwaterstop与附录A中所示金属止水带鼻子高（h）的关系是：H=h-d/2。方法
根据铜止水带的鼻子尺寸、接缝剪切位移值，通过内差由附表B.1查出应力水平。应力水平值宜小于0.74。
注：H
1范围
铜止水带在不同接缝剪切位移时的应力水平H
铜止水带鼻子直立段高度；
铜止水带鼻子的宽度；
铜止水带的厚度；
铜止水带鼻子的展开长度，L，=2H+d（元/2-1）。24mm
接缝剪切位移
水工建筑物止水带技术规范
条文说
3术语和定义
4总则
止水带的型式、尺寸和材质
5.1一般规定
5.2橡胶和塑料止水带
5.3铜止水带和不锈钢止水带
6止水带的施工
6.1现场制作和接头
6.2安装、保护和基础连接
6.3质量检查和验收
file:/D:ldlhb2002IWJ10.htm
2007-6-2
1范围
1.0.2明确本规范的适用范围。本规范总结了项高200m以下的混凝土面板堆石坝、各类混凝士坝、渡槽、隧洞、水闸等建筑物中的成功经验。对于各类水工建筑物的接缝止水可以用止水承受的外界作用来统一。首先是水压力和接缝位移，其次还有外界环境作用，如干湿交替、冻融交替、高低温、紫外线辐射等。由于混凝面板堆石坝的面板接缝位移一般比其他坝型的接缝位移都大，相应的接缝止水困难也较大，通过”九五”攻关项自的研究和大量的工程实践取得的经验也最多。因此本规范对于面板项接缝止水经验给予了很大关注。由于国内外坝高200m以上的混凝土面板堆石坝或有特殊要求的坝及其他水工建筑物的接缝止水工程实践还很少，因此提出还应进行专门研究3术语和定义
3.0.1为了统一术语，这里将铜止水列入止水带范畴。3.0.3中部变形型止水带的中部设有几何形状可伸缩的部分，用于吸收接缝位移，减小由于接缝位移对止水带的作用。中部变形型式可以根据接缝位移选择。波形止水带是根据面板堆石坝周边缝的大变形特点提出的，它安装在接缝表面，其波数和波尺寸可以根据接缝位移的大小设计。3.0.5把中部几何可伸缩部分展平，伸出的长度就是几何可伸展长度。附录A中的几何可伸展长度公式一般是根据中部几何可伸缩部分的内缘边计算的。4总则
4.0.1明确本规范的编制目的。
4.0.4止水可靠的含义是：在水压力、接缝位移、外界环境作用下，接缝不漏水。在提出新技术、新材料和新工艺时，应有相应的论证。4.0.5其他应遵守的标准有：GB/T2059《铜及铜合金带材》，GB3280《不锈钢冷轧钢板》（用于不锈钢止水），GB18173.2《高分子防水材料第二部分止水带》。5止水带的型式、尺寸和材质
5.1一般规定
1尺寸效应指长止水带强度与标准小试片强度不同的现象，它实际反映的是双向受力和单向受力对材料强度的影响。中国水利水电科学研究院的试验结果表明，长橡胶板的拉伸强度与标准试片的拉伸强度之比约为0.5。以往对金属材料的研究表明，铜材的屈服强度服从Mises准则，即长铜带的强度高于小试片的强度。蠕变效应反映的是长期受力对材料强度的影响。中国水利水电科学研究院对小试片的试验表明，天file://D:ldlhb2002/WJ10.htm
2007-6-2
然橡胶的长期强度与短时受力强度之比约为0.3。对软铜材料，长期受力的强度与短时受力强度之比约为0.9，见5.3.1条文说明。
2中国水利水电科学研究院的试验研究表明，当无接缝位移时，H,-861止水带出现绕渗的水压力约为1MPa，埋深20cm的铜止水带绕渗水压力约为1.5MPa。3目前还比较缺乏各种液体对止水带的腐蚀研究。对于铜止水带，表1的试验结果可供参考表1紫铜片在10%Na0H、3%NaCI溶液和地下水中腐蚀率溶液
10%NaOH
3%Nacl
地下水（井水）
腐蚀率
2.3×10-2mm/年
2.2×10-2mm/年
2.0×10-3mm/年
4制造工艺中止水带的接头是重要因素。一般橡胶止水带的接头强度与母材强度之比可达0.5～0.7，PVC止水带可达约0.8，铜止水为0.70.8。表2给出的是中国水利水电科学研究院的试验成果。美国陆军工程师团的止水带标准给出的要求是：橡胶止水带的接头强度与母材强度之比不小于0.5，PVC止水带不小于0.57。当混凝土边部配有钢筋时，为防止钢筋的保护层被破坏，止水带的端部宜布置在钢筋起始位置的里侧。
表2止水带接头强度试验结果
铜止水
橡胶止水带
接头方法
铜焊一遍
铜焊两遍
硫化接头仪
母材强度
接头强度
接头强度/母材强度
5.1.2对于橡胶或塑料止水带，当止水带可伸展长度大于接缝位移矢径长时，接缝位移引起的应力很小。但是对于铜止水带这一要求还不够，比如，36mm的接缝剪切位移，就可能使鼻部高、宽分别为30mm20mm的铜止水带发生破坏。因此应考虑接缝剪切位移的影响，考虑方法见附录B。止水带的翼板型式和长度应确保止水带不发生绕渗。试验研究表明，在铜止水带翼板上复合密封止水材料可将发生绕渗时的水压力由1.5MPa提高到2.5MPa以上；对橡胶或塑料止水带，则可由1.0MPa提高到1.6MPa。5.1.3PVC止水带随着使用塑化剂种类和数量的不同，抗老化性能差异很大。PVC暴露在空气中或经受阳光照射时容易老化。PVC止水带的低温性能差，通常当温度低至6℃时，PVC就会变脆，承受接缝拉伸时容易发生断裂。因此，在低温寒冷地区，不宜采用PVC止水带。橡胶止水带弹性好，施工中不易损坏，可以承受较大的接缝位移作用。但是橡胶接头连接比较困难，同时天然橡胶抗臭氧能力差，而且与PVC-样，当暴露在空气中或经受阳光照射时易于老化，需要加强施工期间的保护，防止长时间阳光或紫外线照射。合成橡胶的强度略低于天然橡胶，但其抗老化、耐臭氧、耐低温性能均较好。合成橡胶止水带的缺点是价格高，同时接头困难，需用较高的温度和压力进行硫化连接。铜止水带价格昂贵，施工中容易损坏，同时现场接头焊接工艺复杂。尽管如此，由于强度高，抗水压力、抗绕渗能力强，在高坝中仍倾向于采用铜止水带。不锈钢止水带虽然伸长率与铜止水带相当，但由于刚性相对铜止水带较大，当发生位移时混凝土中将承受较大的应力，同时不锈钢止水带的焊接工艺比较复杂，故一般常用于需要与预理钢构件连接的止水部位。
各种止水材料性能差异很大，各有利弊。三元乙丙橡胶抗老化性能好，但强度低；天然橡胶强度较高，但抗老化特别是抗紫外线照射性能较差。铜止水带、不锈钢止水带强度很高，但延伸率与橡胶、塑料相比相差很大。另外，橡胶止水带和塑料止水带的抗疲劳破坏能力远高于铜止水。因此，采用不同材质的file:/D:Idlhb2002/WJ10.htm
2007-6-2
