【电力行业标准(DL)】 水电水利基本建设工程 单工程质量等级评定标准 第1部分：土建工程

ICS27.140
备案号：J425—2005

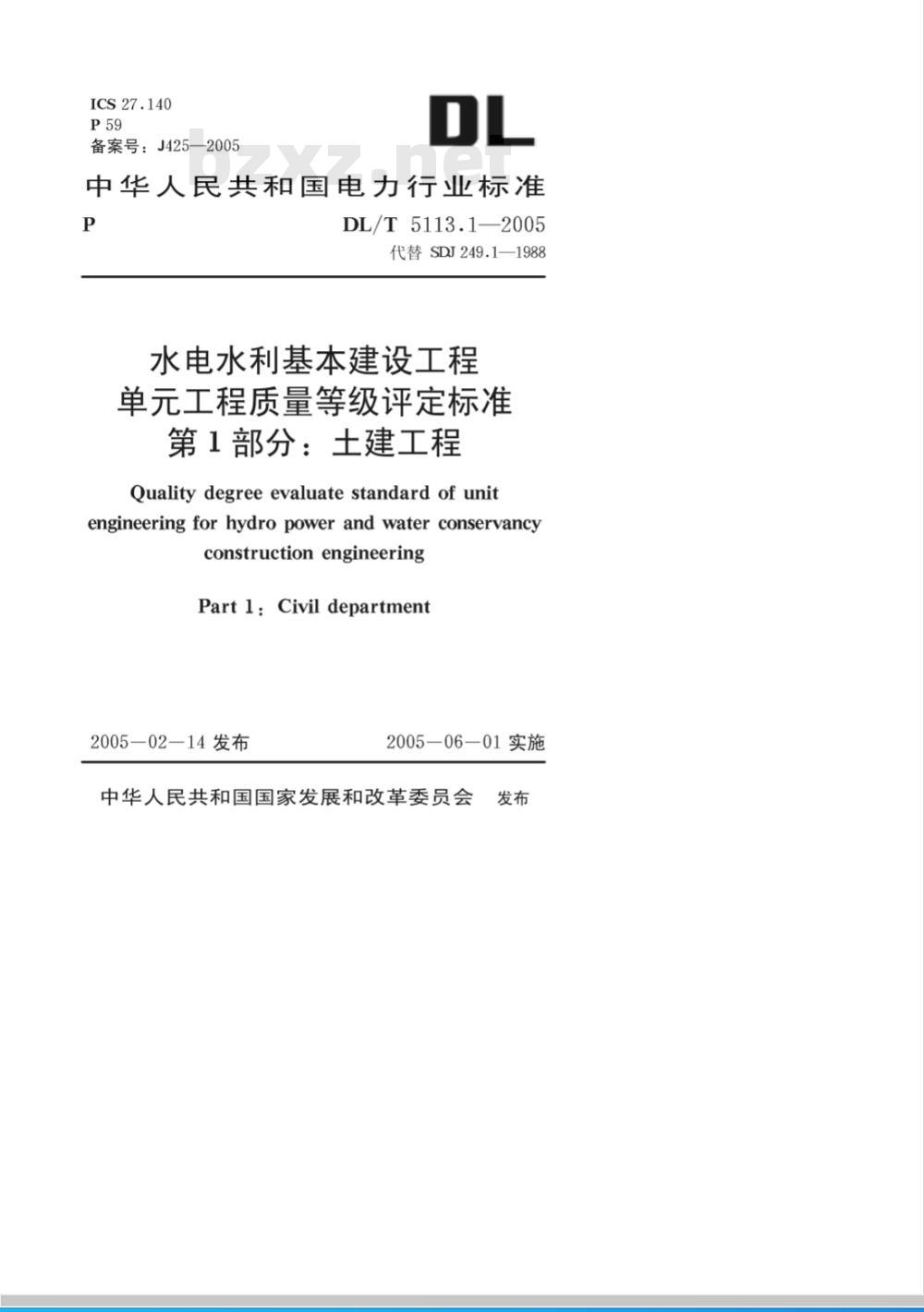

中华人民共和国电力行业标准
DL/T 5113.1—2005
代替SDJ249.1—1988
水电水利基本建设工程
单元工程质量等级评定标准
第1部分：土建工程　
Quality degree evaluate standard of unitengineering for hydro power and water conservancyconstructionengineering
Part1：Civildepartment
2005—02-14发布
2005—06—01实施
中华人民共和国国家发展和改革委员会发布

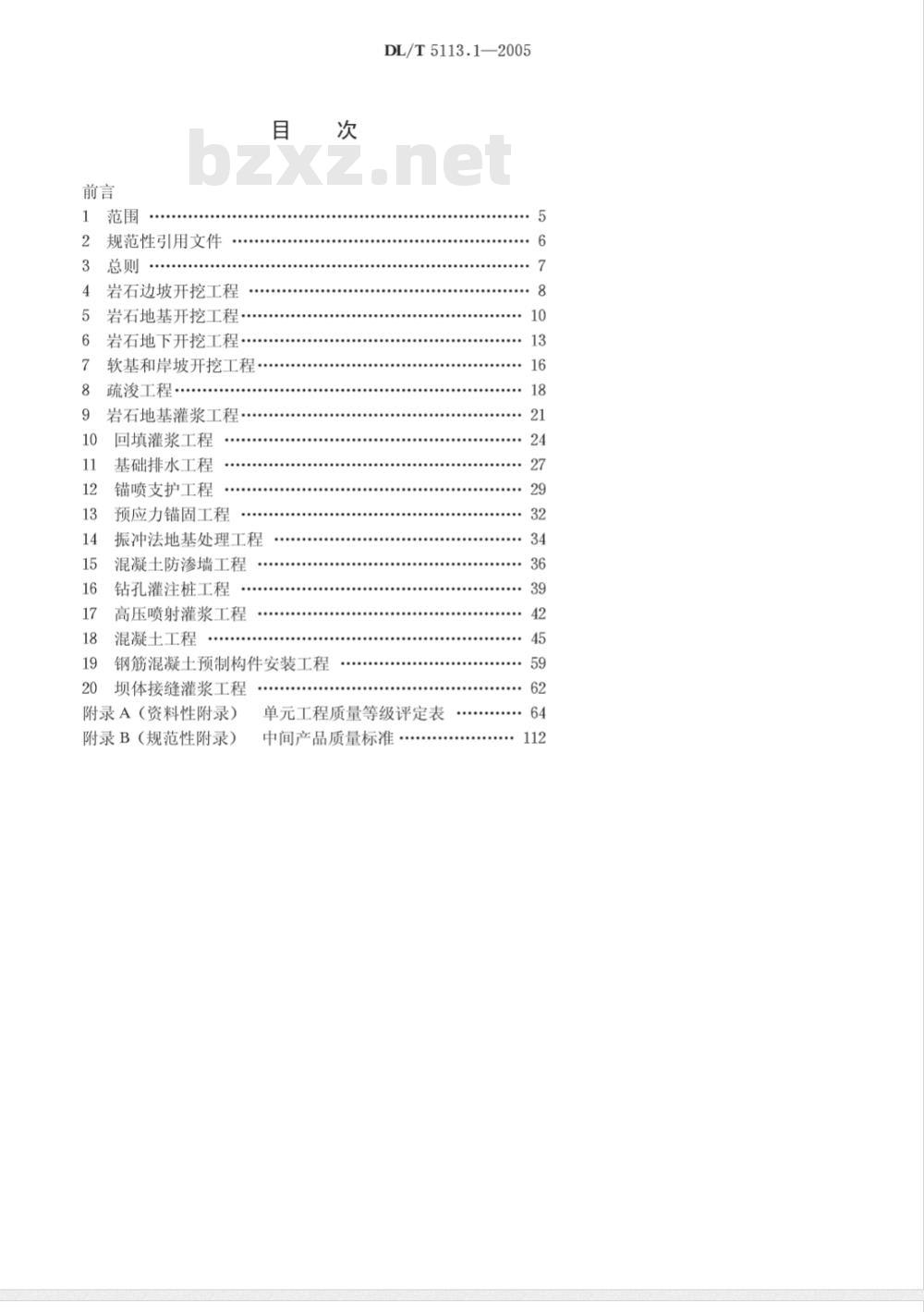

规范性引用文件
岩石边坡开挖工程
岩石地基开挖工程
岩石地下开挖工程·
软基和岸坡开挖工程…
疏工程·
岩石地基灌浆工程·
回填灌浆工程
基础排水工程
锚喷支护工程
预应力锚固工程
振冲法地基处理工程
混凝土防渗墙工程
钻孔灌注桩工程
高压喷射灌浆工程
混凝土工程
钢筋混凝土预制构件安装工程
坝体接缝灌浆工程
附录A（资料性附录）
附录B（规范性附录）
DL/T5113.1—2005
···········.. 27
·····. 32
.................
··36
··39
··59
+++++++++++ 62
单元工程质量等级评定表
··*. 64
中间产品质量标准.12
DL/T5113.1—2005

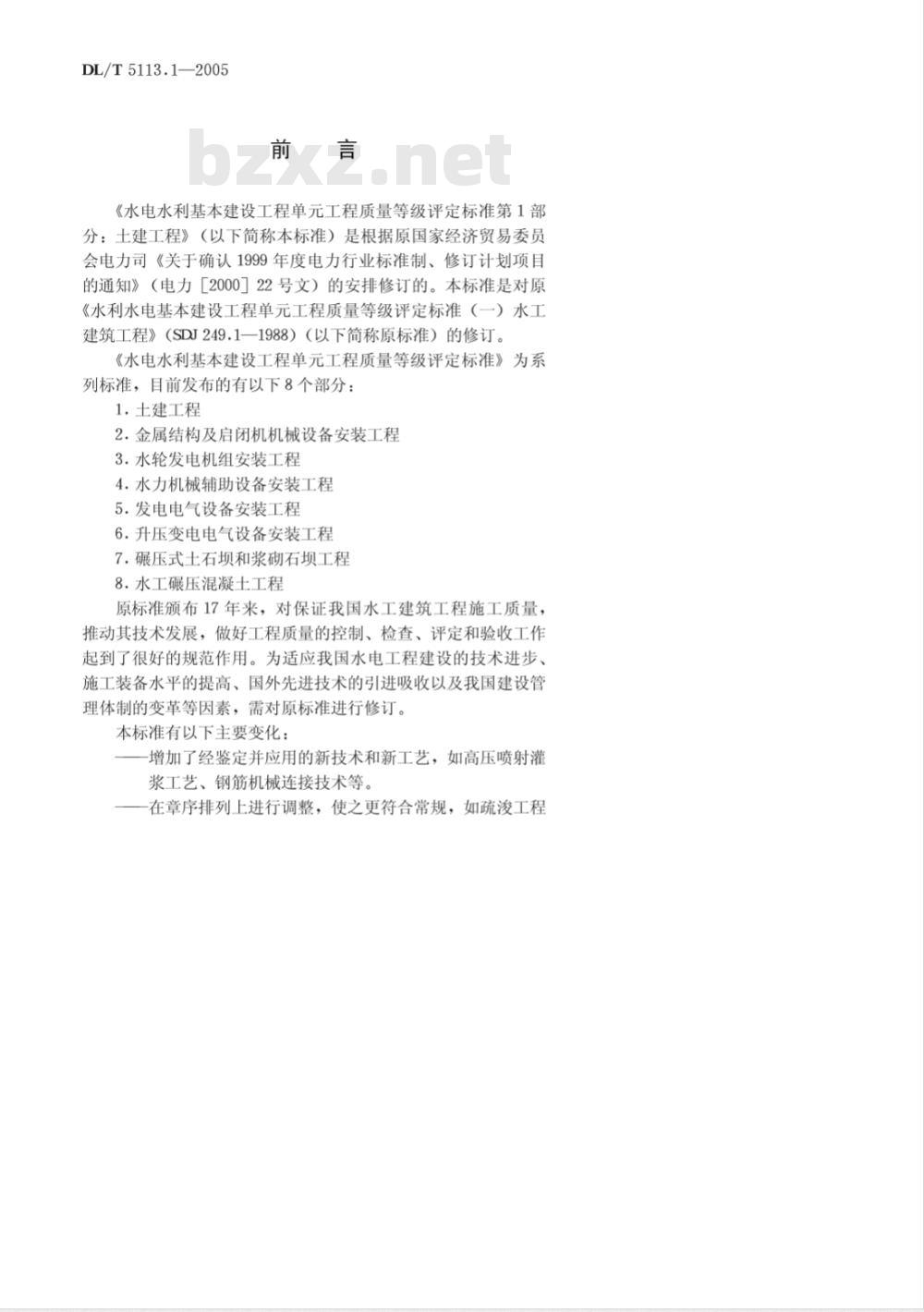

《水电水利基本建设工程单元工程质量等级评定标准第1部分：土建工程》（以下简称本标准）是根据原国家经济贸易委员会电力司《关于确认1999年度电力行业标准制、修订计划项目的通知》（电力［2000］22号文）的安排修订的。本标准是对原《水利水电基本建设工程单元工程质量等级评定标准（一）水工建筑工程》（SDJ249.1一1988）（以下简称原标准）的修订。《水电水利基本建设工程单元工程质量等级评定标准》为系列标准，目前发布的有以下8个部分：1.土建工程
2.金属结构及启闭机机械设备安装工程3.水轮发电机组安装工程
4.水力机械辅助设备安装工程
5.发电电气设备安装工程
6.升压变电电气设备安装工程
7.碾压式土石坝和浆砌石坝工程8.水工碾压混凝土工程
原标准颁布17年来，对保证我国水工建筑工程施工质量，推动其技术发展，做好工程质量的控制、检查、评定和验收工作起到了很好的规范作用。为适应我国水电工程建设的技术进步、施工装备水平的提高、国外先进技术的引进吸收以及我国建设管理体制的变革等因素，需对原标准进行修订。本标准有以下主要变化：
增加了经鉴定并应用的新技术和新工艺，如高压喷射灌浆工艺、钢筋机械连接技术等。一在章序排列上进行调整，使之更符合常规，如疏浚工程释。
DL/T5113.1—2005
归入开挖工程一类，把回填灌浆和接缝灌浆工程分开成两章。
一一在章节设置上更适应新技术的发展，如把高压喷射灌浆工程、预应力锚固工程单独设章。一把混凝土工程中的“外观检查”作为质量等级评定的专门一项。
一将质量检查等级评定项目表格化，并增加了“检测方法”一栏，使质量等级评定工作规范化、标准化，更具可操作性。

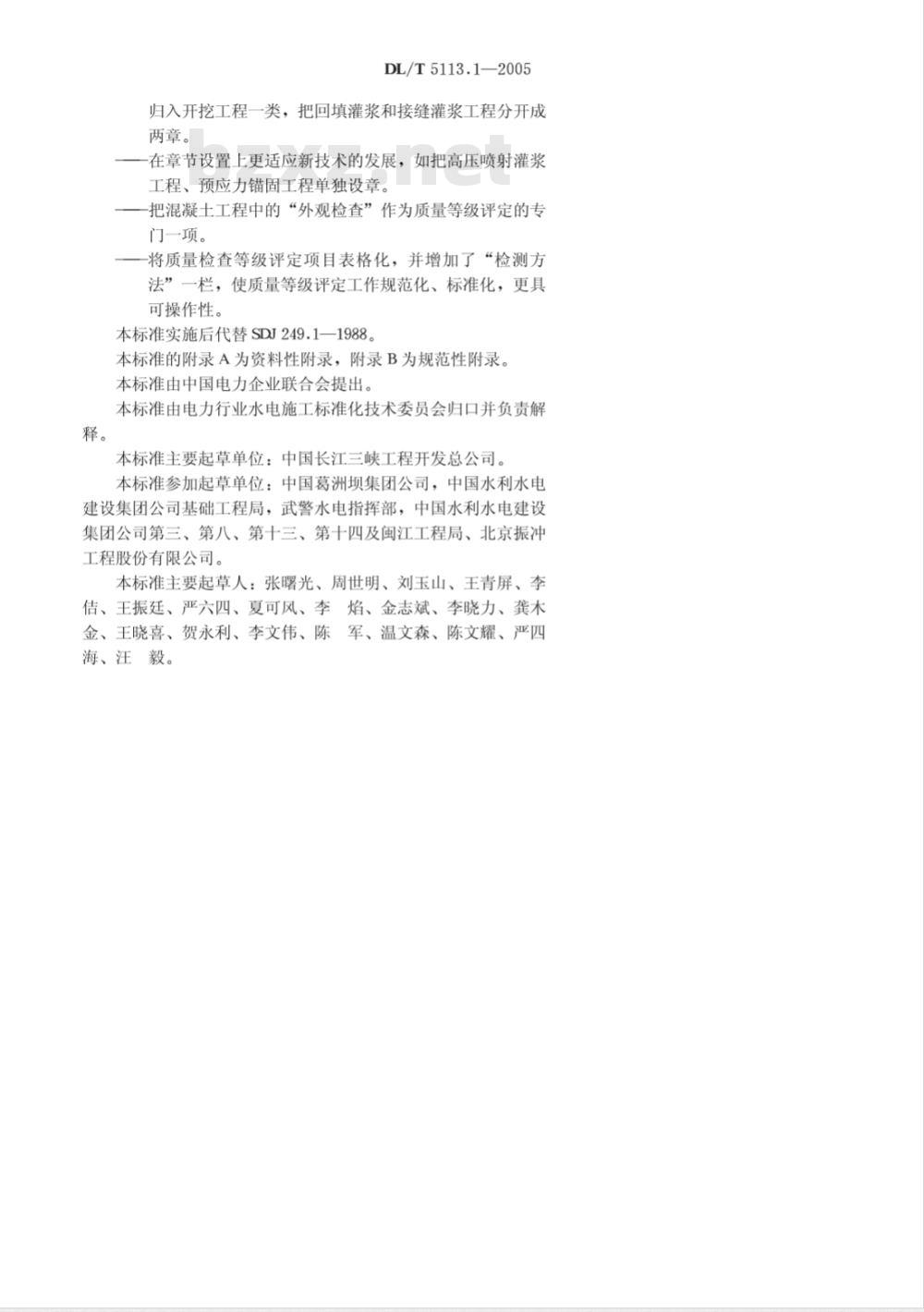

本标准实施后代替SDJ249.1—1988。本标准的附录A为资料性附录，附录B为规范性附录。本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解本标准主要起草单位：中国长江三峡工程开发总公司。本标准参加起草单位：中国葛洲坝集团公司，中国水利水电建设集团公司基础工程局，武警水电指挥部，中国水利水电建设集团公司第三、第八、第十三、第十四及闽江工程局、北京振冲工程股份有限公司。
本标准主要起草人：张曙光、周世明、刘玉山、王青屏、李佶、王振廷、严六四、夏可风、李焰、金志斌、李晓力、龚木金、王晓喜、贺永利、李文伟、陈军、温文森、陈文耀、严四海、汪毅。
DL/T5113.1—2005

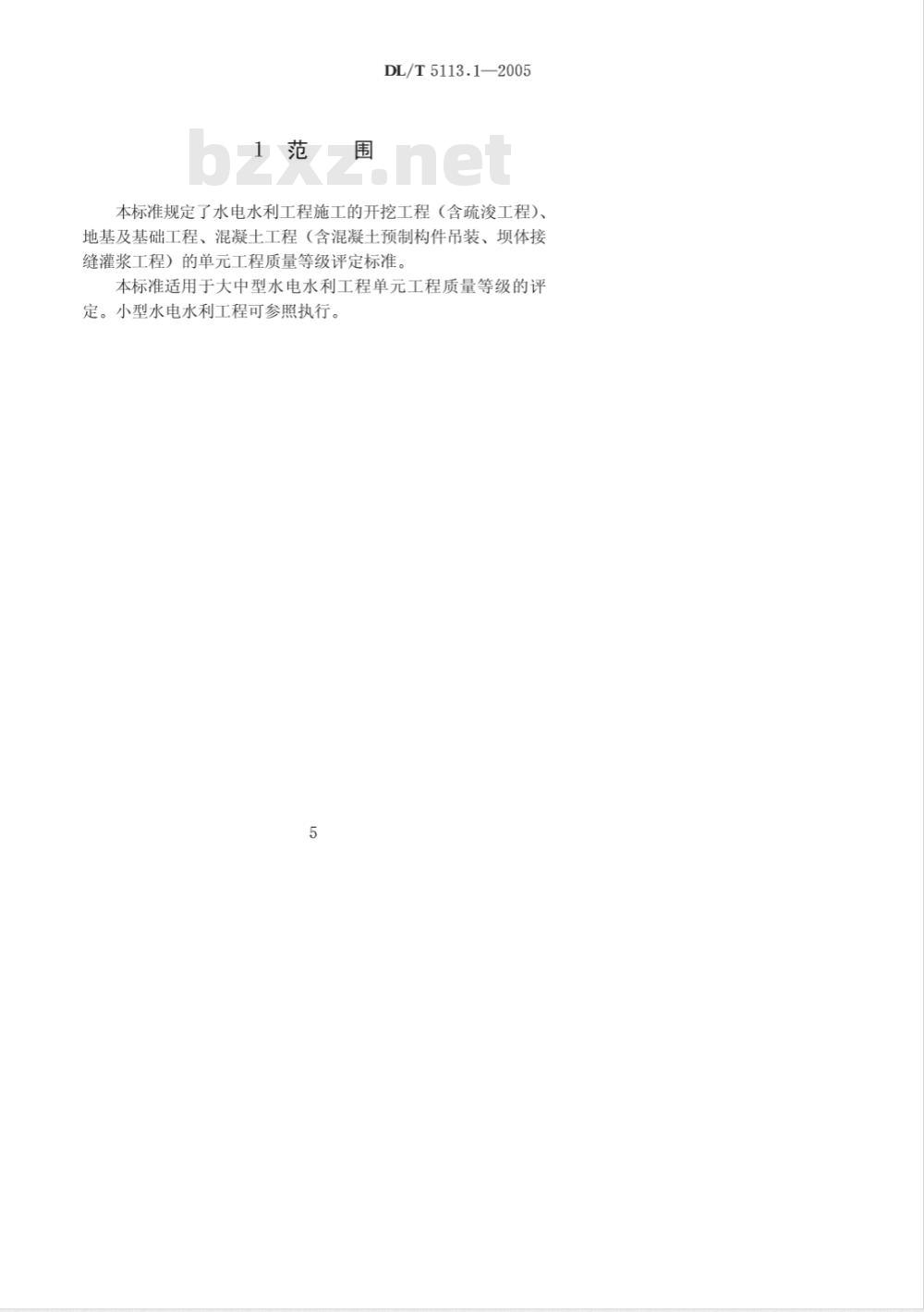

本标准规定了水电水利工程施工的开挖工程（含疏浚工程）、地基及基础工程、混凝土工程（含混凝土预制构件吊装、坝体接缝灌浆工程）的单元工程质量等级评定标准。本标准适用于大中型水电水利工程单元工程质量等级的评定。小型水电水利工程可参照执行。5
DL/T5113.1—2005
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBJ107混凝土强度检验评定标准GB/T5224手
预应力混凝土用钢绞线
预应力筋用锚具、夹具和连接器GB/T14370
GB50204
DL/T5083
DL/T5099
DL/T5110
DL/T5135
DL/T5144
混凝土结构工程施工质量验收规范水电水利工程预应力锚索施工规范水工建筑物地下开挖工程施工技术规范水电水利工程模板施工规范
水电水利工程爆破施工技术规范水工混凝土施工规范
DL/T5148
DL/T5150
DL/T5151
DL/T5169
DL/T5178
DL/T5181
DL/T5199
DL/T5200
DL/T5214
JGJ107
水工建筑物水泥灌浆施工技术规范水工混凝土试验规程
水工混凝土砂石骨料试验规程
水工混凝土钢筋施工规范
混凝土坝安全监测技术规范
水电水利工程锚喷支护施工规范水电水利工程混凝土防渗墙施工规范水电水利工程高压喷射灌浆技术规范水电水利工程振冲法地基处理技术规范钢筋机械连接通用技术规程
SL47水工建筑物岩石基础开挖工程施工技术规范6
3总则
DL/T5113.1—2005
3.0.1为了加强水电水利基本建设工程施工质量管理，规范施工过程单元工程的质量评定，特制定本标准。3.0.2单元工程是依据设计、施工或质量评定要求把建筑物划分为若干个层、块、区、段来确定的，通常是由若干工序完成的综合体，是施工过程质量评定的基本单位。3.0.3本标准是评定水电水利基本建设工程单元工程质量等级的统一尺度，包括各工序的质量标准、单元工程的质量标准以及工程中所使用的中间产品质量标准。3.0.4单元工程质量检查项目分为主控项目和一般项目两类。单元工程质量等级分为优良、合格和不合格三级。不合格单元工程应经过处理，达到合格标准，再进行单元工程质量复评。3.0.5单元工程质量等级评定应具备的条件：各工序使用的原材料、中间产品及工序验收等合格，检验资料齐全。3.0.6单元工程质量等级评定，宜于本单元工程完工一个月内完成。若因特殊情况，部分项目不能及时检查，可进行缺项暂评，但应尽快补齐缺项进行终评。单元工程质量等级修正可在消除缺陷后进行，于分部工程验收前完成。3.0.7单元工程质量检验评定程序为，由施工单位自检评定，监理单位检查后确定质量等级。对于重要的单元工程，监理单位应在施工单位自检合格的基础上组织有关单位共同检查评定。3.0.8单元工程质量评定的检查点数和布置点位要求按本标准执行。检查时，可以随机布点和由监理单位指定重点抽查相结合。7
DL/T5113.1—2005
岩石边坡开挖工程
4.1一般规定wwW.bzxz.Net
4.1.1岩石边坡开挖工程的质量等级评定标准适用于永久暴露在外的开挖边坡。
4.1.2岩石边坡开挖工程按DL/T5099、DL/T5135、SL47和设计要求施工。
4.1.3单元工程划分按设计或施工检查验收的区、段划分，每一区、段为一个单元工程。
4.1.4设计边坡轮廓面（含马道、平台）开挖应采用预裂爆破或光面爆破方法。保护层开挖应采用浅孔、密孔、少药量的分段控制爆破。
4.1.5在开挖轮廓面上，残留炮孔痕迹应均匀分布。质量检查项目、质量标准及检测方法4.2
岩石边坡开挖工程质量检查项目、质量标准及检测方法见表4.2。
岩石边坡开挖工程质量检查项目、质量标准及检测方法检查项目
1.开挖坡面
2.平均坡度
3.保护层开挖
质量标准
稳定无松动岩块，
对不良地质应按设计
要求进行处理
不陡于设计坡度
浅孔、密孔、少药
量、控制爆破
检测方法
观察检查，
仪器测量及查
看施工记录与
地质报告
1.坡脚标高
检查项目
2.坡面局部超欠挖
表4.2（续）
节理裂隙不发育的岩体
3.半孔率
节理裂隙发育的岩体
节理裂隙极发育的岩体
DL/T5113.1—2005
质量标准
±20cm
检测数量
检测方法
观察检查，仪
器测量
观察检查
总检测点数量采用横断面控制，断面间距不大于10m，各横断面沿坡面斜长方向测点间距不大于5m，且点数不少于6个；局部突出或凹陷部位（面积在0.5m2以上者）应增设检测点。4.4质量等级评定
合格：主控项目符合质量标准；一般项目不少于70%的检查点符合质量标准。
优良：主控项目符合质量标准；一般项目不少于90%的检查点符合质量标准。
岩石边坡开挖单元工程质量等级评定表参见附录A表A.1。9
DL/T5113.1—2005
5岩石地基开挖工程
5.1一般规定
5.1.1岩石地基开挖工程的质量等级评定标准适用于一般岩石开挖、保护层开挖和不良地质的开挖处理，不包括混凝土浇筑前的冲洗、排水和少量碎渣、杂物的清理。5.1.2岩石地基开挖工程应按DL/T5135、SL47和设计要求施工。5.1.3单元工程可按相应混凝土浇筑仓块划分，每一块为一个单元工程：边坡地基开挖也可按施工检查验收的区段划分，每个验收区段为一个单元工程。
5.1.4地基保护层的厚度应由爆破试验确定，若无条件试验，可采用类比法，且厚度不得小于1.5m，开挖保护层时应按设计或规范要求控制炮孔深度和装药量。如减小或不留保护层，须经试验和专门论证。
5.1.5开挖爆破不得损害岩体的完整性，基础面应无明显爆破裂隙，必要时用声波检测。
5.2质量检查项目、质量标准及检测方法岩石地基开挖工程质量检查项目、质量标准及检测方法见表5.2。表5.2岩石地基开挖工程质量检查项目、质量标准及检测方法项
检查项目
1.保护层开挖
2.建基面
3.不良地质开挖处理
4.多组切割的不稳定
岩体开挖
质量标准
浅孔、密孔、少药量、控制爆破无松动岩块，无明显爆破裂隙
满足设计处理要求
检测方法
观察检查与
查看施工记
录，必要时进
行声波检测
检查项目
1.孔、洞
（井）或洞
穴的处理
（槽）无结
构要求或无
配筋预埋件
（槽）有结
构要求或有
配筋预埋件
表5.2（续）
质量标准
满足设计处理要求
坑（槽）长或宽5m以内
坑（槽）长或宽5m~10m
坑（槽）长或宽10m~15m
坑（槽）长或宽15m以上
坑（槽）底部标高
垂直或斜面不平整度
坑(槽)
长或宽5m以内
坑(槽)
长或宽5m~10m
坑（槽）长或宽10m~15m
坑（槽）长或宽15m以上
坑（槽）底部标高
垂直或斜面不平整度
4.声波检测（需要时采用）
DL/T5113.1—2005
检测方法
观察检查或
查看施工记录
—10cm
声波降低率小于
10%，或达到设计
要求声波值以上
测量仪器、
测量工具检查
用2m直尺
测量仪器、
测量工具检查
用2m直尺
仪器检测
注1：“二”为欠挖，“十”为超挖。某些特殊部位，如结构设计不允许欠挖，允许超挖尺寸另行确定。
注2：需要立模的周边部位，其允许超挖尺寸另行确定。注3：表中所列允许偏差值系指个别欠挖的突出部位（面积不大于0.5m）的平均值和局部超挖的凹陷部位（面积不大于0.5m）的平均值（地质原因除外）。5.3
检测数
检测面积在200m2以内，总检测点数不少于20个；检测面积在200m2以上，总检测点数不少于30个；局部突出或凹陷部位（面积在0.5m2以上者）应增设检测点。11
