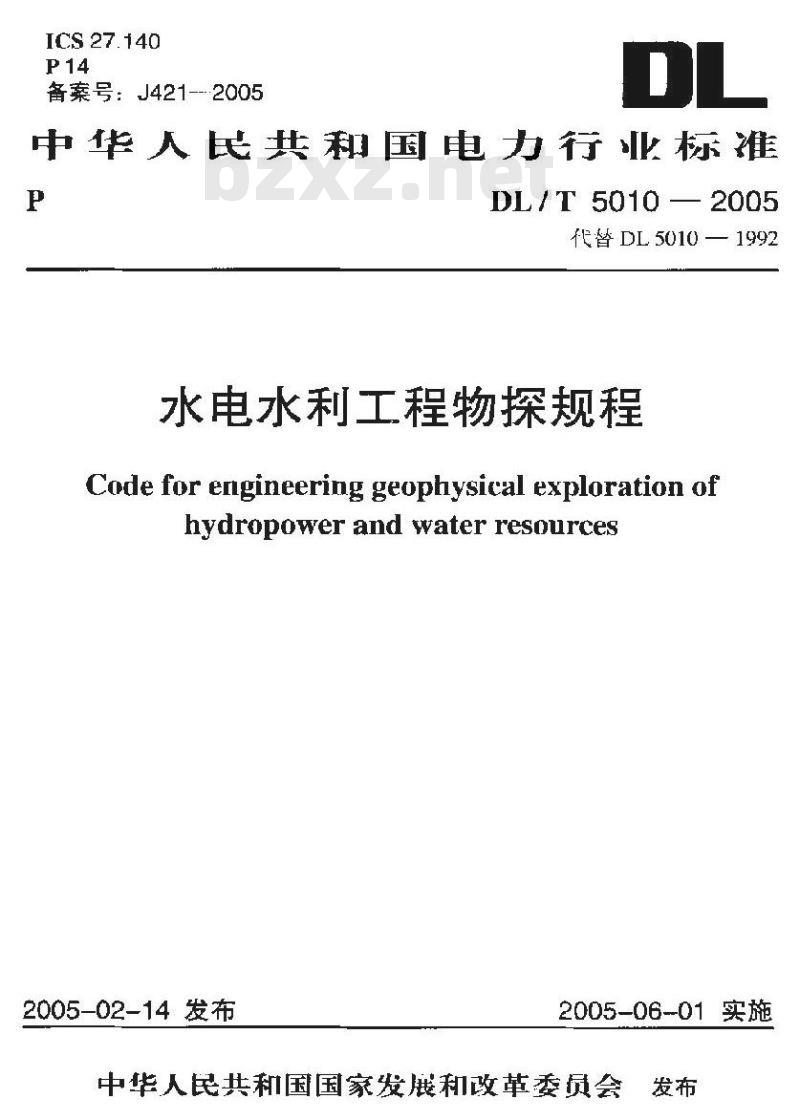

【电力行业标准(DL)】 水电水利工程物探规程

ICS 27.140
备案号：J421--2005
中华人民共和国电力行业标准
DL/T 5010 — 2005
代替 DL 5010 — 1992
水电水利工程物探规程
Code for engineering geophysical exploration ofhydropower and water resources2005-02-14发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布

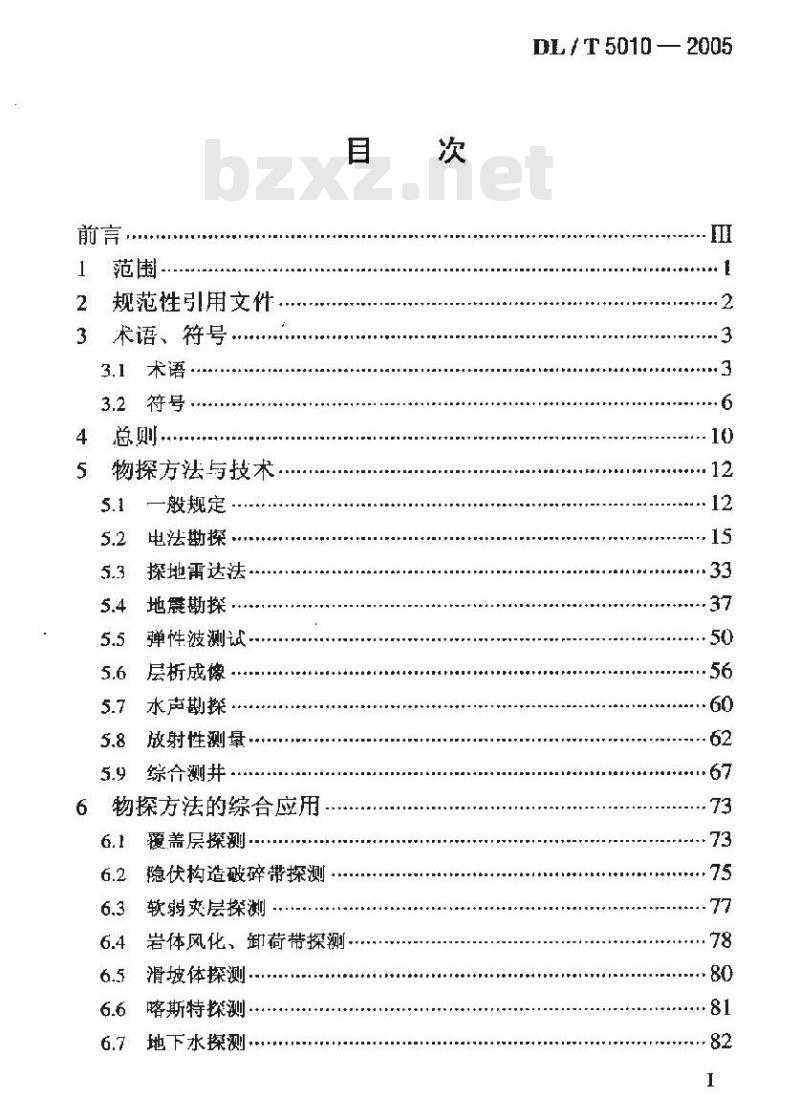

1范围-
规范性引用文件，
术语、符号
总则、
物探方法与技术，
般规定
电法勘探
探地雷达法·
地震勘揉
弹性波测试
层析成像
水声勘探
放射性测量
综合测井
物探方法的综合应用
覆盖层探测·
隐伏构造破碎带探测
软弱爽层探测
岩体风化，卸荷带探测
滑坡体探测
喀斯特探测·
地下水探测.
DL / T 5010 2005
DL/T5010—2005
防渗线探测·
岩休质量检测·
隧洞施工掌子面超前预报
洞室松驰圈探测
灌浆效果检测
防渗墙质量检测
堆石【土）体密度及地基承载力测试堆石现面板质量检测
混凝十质量检测
洞室混凝十衬砌质量检测.
钢衬与凝土接触状况检测·
杠质量检
水下建筑物缺陷观察
环境放射性检测
岩士物理和力学参数測试，
岩上电性参数测试
质点振动参数测试·
其他工程参数测试
7物探成果报告.·
成果报告编写
7.2成果报告校审·

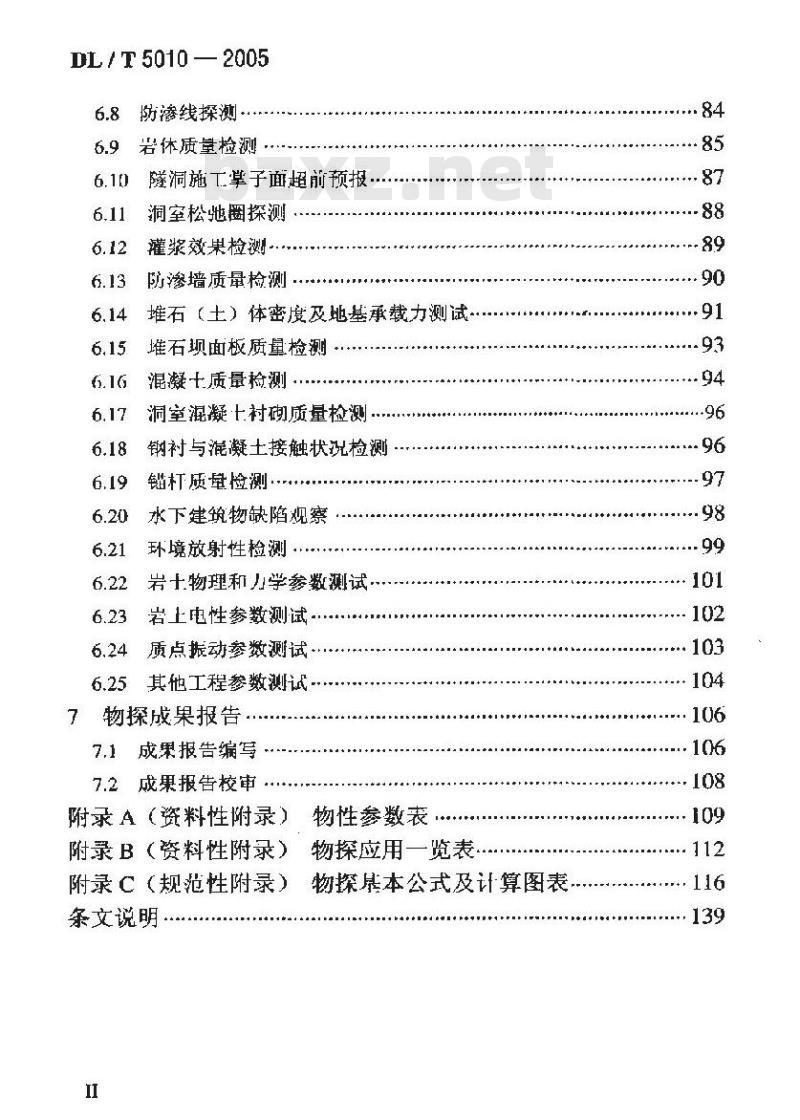

附录A（资料性附录）物性参数表附录B（资料性附录）物探应用一览表，附录C（规范性附录）
条文说明·
物探本公式及计算图表，
..·96
DL/T5010—2005

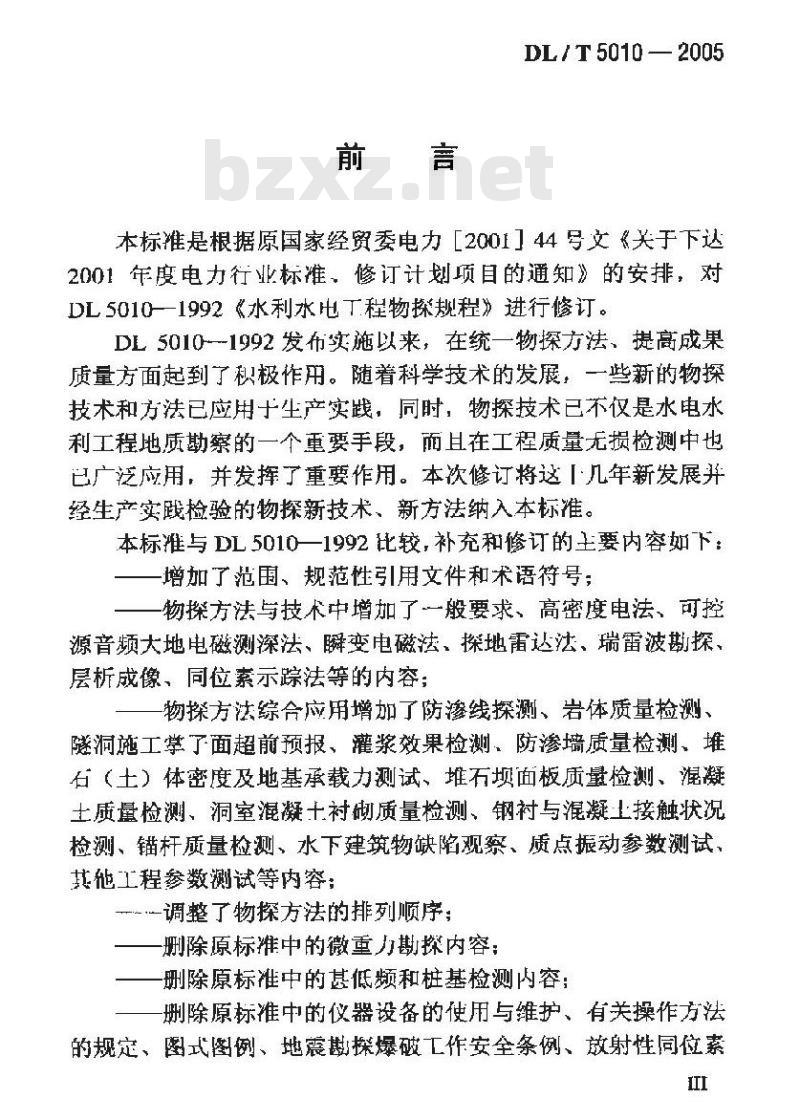

本标准是根据原国家经贸委电力［2001144号文《关于下达2001年度电力行业标准，修订计划项目的通知》的安排，对DL5010--1992《水利水电丁程物探规程》进行修订。DL50101992发布实施以来，在统一物探方法，提高成果质量方面起到了积极作用。随着科学技术的发展，一些新的物探技术和方法已应用于生产实践，同时，物探技术已不仅是水电水利工程地质勘察的一个重要手段，而且在工程质量无损检测中也已广泛应用，并发挥了重要作用。本次修订将这「几年新发展并经生产实践检验的物探新技术、新方法纳入本标准。本标准与DL5010一1992比较，补充和修订的主要内容如下：一增加了范围、规范性引用文件和术语符号：物探方法与技术中增加了一般要求、高密度电法、可控源音频大地电磁测深法、瞬变电磁法、探地雷达法、瑞雷波勘探、层析成像，同位素示踪法等的内谷：物探方法综合应用增加了防渗线探测、岩体质量检测、隧洞施工掌了面超前预报、灌浆效果检测，防渗墙质量检测、堆石（十）体密度及地基承载力测试、堆石项面板质量检谢、混土质量检测、洞室混凝十衬质量检测、钢衬与混凝上接触状况检测、锚杆质量检测、水下建筑物缺陷观察、质点振动参数测试，我他程参数试等内容：
…调整了物探方法的排刻顺序免费标准下载网bzxz
删除原标雅中的徽重力勘探内容：一册删除原标准中的基低频和桩基检测内容：删除原标准中的仪器设备的使用与维护、有关操作方法的规定、图式图例、地震勘探爆破工作安全条例、放射性同位素III
DL/T5010—2005

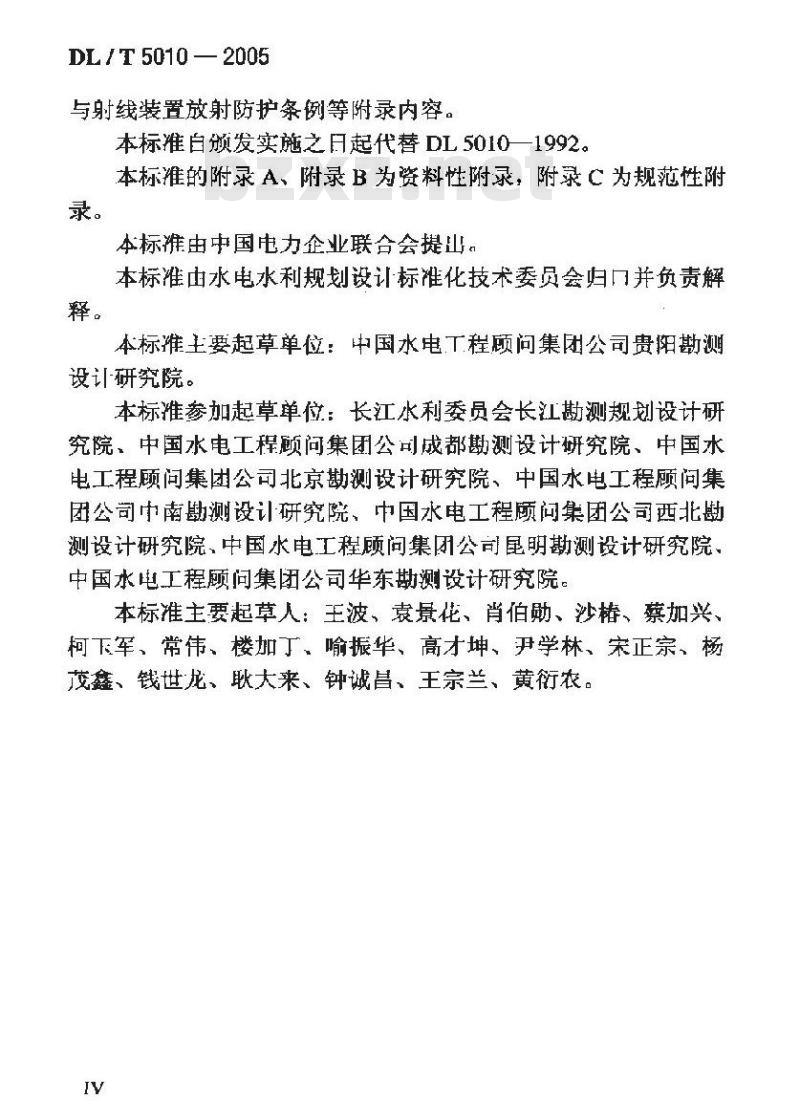

与射线装置放射防护条例等附录内容。本标准自颁发实施之门起代替DL5010一1992。本标准的附录A、附录B为资料性附录，附录C为规范性附录。
本标准由中国电力企业联合会提山。本标准由水电水利规划设订标准化技术委员会归口并负责解释。
本标雅王要起草单位：中国水电丁程颜问集团公司贵阳勘测设计研究院。
本标参加起草单位：长江水利委员会长江勘测规划设计研究院，中国水电工程硕问集团公司成都勘测设计研究院、中国水电工程题问集团公司北京勘测设计研究院、中国水电工程顾问集团公司中南勘测设计研究院，中国水电工程顾向集团公司西北勘测设计研究院，中国水电程颐问集团公司昆明勘测设计研究院中国水电工程顾问集闭公司华东勘测设计研究院。本标主要起草人：手波、袁景花、肖伯勋、沙椿、蔡加兴、柯下军、常伟、楼加丁、喻振华、高才坤、尹学林、宋正宗、杨鑫、钱世龙，耿大来、钟娥昌，王宗兰、黄衍农：IV
1范围
DLT5010-2005
本标准规定了水电水利工程的地球物理勘探、测试和检测的方法与技术，适用条件，物探方法综合应用、报告编写等的基本要求
本标准适用于水电水利工程勘测设计，施下、运行等阶段的地球物理勘探、测试和检测工作。1
D T 5010 200
2规范性引用文件
下列标准中的条款通过本标雅的引用而成为本标推的条款。凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注口期的引用标准，具最新版本适用于本称准。GB6722爆破安全规程
GB/T14582环境空气中氢的标准测量方法GB/r14583
3环境地表Y辐射计量率测试规范GB 16356
GB 50027
GB 5032S
DL/T 621
DL/T 5091
DLT 5135
CECS 02
HJ/T 61
SL 275
地下建筑氢及其子体控制标
供水水文地质勘察规范
民用建筑工程室内环境污染控制规范交流电气装置的接地
水力发电接地设计技术导则
水电水利工程爆破施工技术规范超声回弹综会合法拾测混綫土强度技术规程辐射环境监测技术规范
核子水分一密度仪现场测试规程DL/T5010—2005
3术语、符号
3.1术语
下列术语适用于本标准。
电测深法electricalsounding
在同一点上逐次扩人电极距使探测深度逐渐加深，观测测点处垂直方向由浅到深的电阻率变化，并依据地下目的层与相邻层的电阻率差异来探测地下介质分布的一一种电法勘探方法3.1.2
电部面法electricalprofiling
保持装置的极距不变，沿测线观测大地电阻率沿水平方向变化，依据地下日的体与周边介质的电阻率差异，以探测地下某…-深度范围内地质情况的一一种电法期探方法。3.1.3
高密度电法resistivityimaging原理上属于电阻率法的范畴，是电测深与电部面的组合，其观测点密度高，获得信息量丰富，是可较详细探测水平和垂直方向上的电性变化的一种电法勘探方法。3.1.4
激发极 化法induced polarization通过观测和分析大地激电效应，依据地下月的体与周边介质的人工激发极化效应的差异米探测地下介质分布情况的一种电法勘探方法。
自然电场法self-potential method3
DL/T5010—2005
通过观测和分析地下良导电体因电化学作用、地下水中微粒子的过滤和扭散而产生的白然位，以解水文地质问题的一种电法勘探方法。
充电法mise-a-la-masse method通过人工可被探测目的体供电，提高被探月的体与周边价质的电势，以探测目的体分布的一种电法勘探方法。3.1.7
可控源音频大地电磁测深法controlled source audiafrequency magnetotellurics (CSAMT)利用人工可控源产生电磁场，根据电磁场的趋肤效应，不同频率电磁波有不同穿透深度，通过测试地表电磁场的频率响应而获得不同深度介质电阳率分布信息，以达到探测地质构造和目的体的一种电蕊勘探方法：
瞬变电磁法transient clectromagnetic method (TEM)时间域瞬变电磁测深的简称，采用不接地问线或接地电极向地下发送脉冲电磁波，同时测量地下食导电体产牛的瞬变感应涡流持续时闻和强度，根据探测的体的电性差异进行地质探的一种电磁勘探方法。
探地雷达法ground penetrating radar（GPR）利用电波的反射原理，使用探地雷达仪器向地下发射和接收具有一定频率的高频脉冲电磁波，通过识别和分析反射电磁波来探测与周边介质具有一定电性差异的目的体的一种电磁勘探方法。
浅层地折射波法shailow seismic refraction利用地震波的折射原理，对浅层具有波速差兄的地层或构造4
DL / T 5010 2005
进行探测的一种地震勘探方法，简称浅层折射波法。3.1.11
浅层地滤反射波法shallow seismic reflection利用地震波的反射原理，对浅层具有波阻抗差异的地层或构造进行探测的－种地震勘探方法，简称浅层反射波法。3.1.12
瑞雷波法rayleigh wavemethod
利用瑞雷波在层状介质中的几何赖散特性进行岩性分层探测的一种地震勘探方法，按激振方式分稳态和瞬态。3.1.13
弹性波测试elasticitywayetesting利用弹性波的运动学和动学原理对岩土体和混凝土体进行波速测试缺陷探测的一种测试法。3.1.14
层析成像computerizedtomography（CT）利用弹性波电磁波的透射原理，对被测区域进行多方位断前扫描，重建波速或能量吸收图像的一种探测方法。3.1.15
水声勘探sonic echo exploration利用声波反射原理探测水底地形地貌、水下地层厚度和分布状态的一种勘探方法，又称水下浅地层部前勘探。3.1.16
放射性测量radioactivity survey利用介质的天然或人工放射性特点进行勘探的一种方法。3.1.17
同位素示踪法isotopes tracertechique采用人工放射性同位素（131I、1821、85Br等）标记天然流场或人丁流场中的地下水流，用示踪或稀释原理来翘试含水层流速，流拘的一种放射性测量方法。
DL /T 5010— 2005
综合测井comprehensive logging采用两种或两种以上的地球物理测井技术，以测量钻孔中介质物理特征的综合探测方法。
jcnvironrnentalradioactivitydetection环境放射性检测
利用放射性测量方法，对上程和生活的环境、材料等进行放射性强度检测。
3.2符号
下列符号适用于本标准。
统计学类参数：
极差系数；
总均方相对误差：
均方柑对误差：
绝对误差；
平均绝对误差：
相对误差，放射性统计涨落相对标准误差：平均相对误差；
一放射性统计涨落标准误差。
电磁学类参数：
激发极化视衰减系数：
E、E,—水平方向电场；
电磁波的频率：
Hx、H一水平方向磁场；
电流强度：
一视激发比；
电法装置系数：
激发极化半衰时：
S…纵向电导；
U-电位：
—电磁波速度；
介质对电磁波能量的吸收系数；AU
电位差；
次场电位差：
一二次场电位差：
干扰电位差；
介电常数：
激发极化视极化率；
电磁波波长：
磁导率；
电阻率：
直流电法视电阻率；
频率域电磁法（TM）视电阻率：P
-时问域电磁法（TEM）视电阻率电导率；
角频率。
物理力学参数：
振幅：
动弹性模量；
静弹性模量；
波的频率；
动剪切模量；
反射系数、率定系数，
Ko-—e
单位弹性抗力系数：
岩体风化波速比；
岩体完整性系数：
波速、质点振速：
DL/T5010—2005
