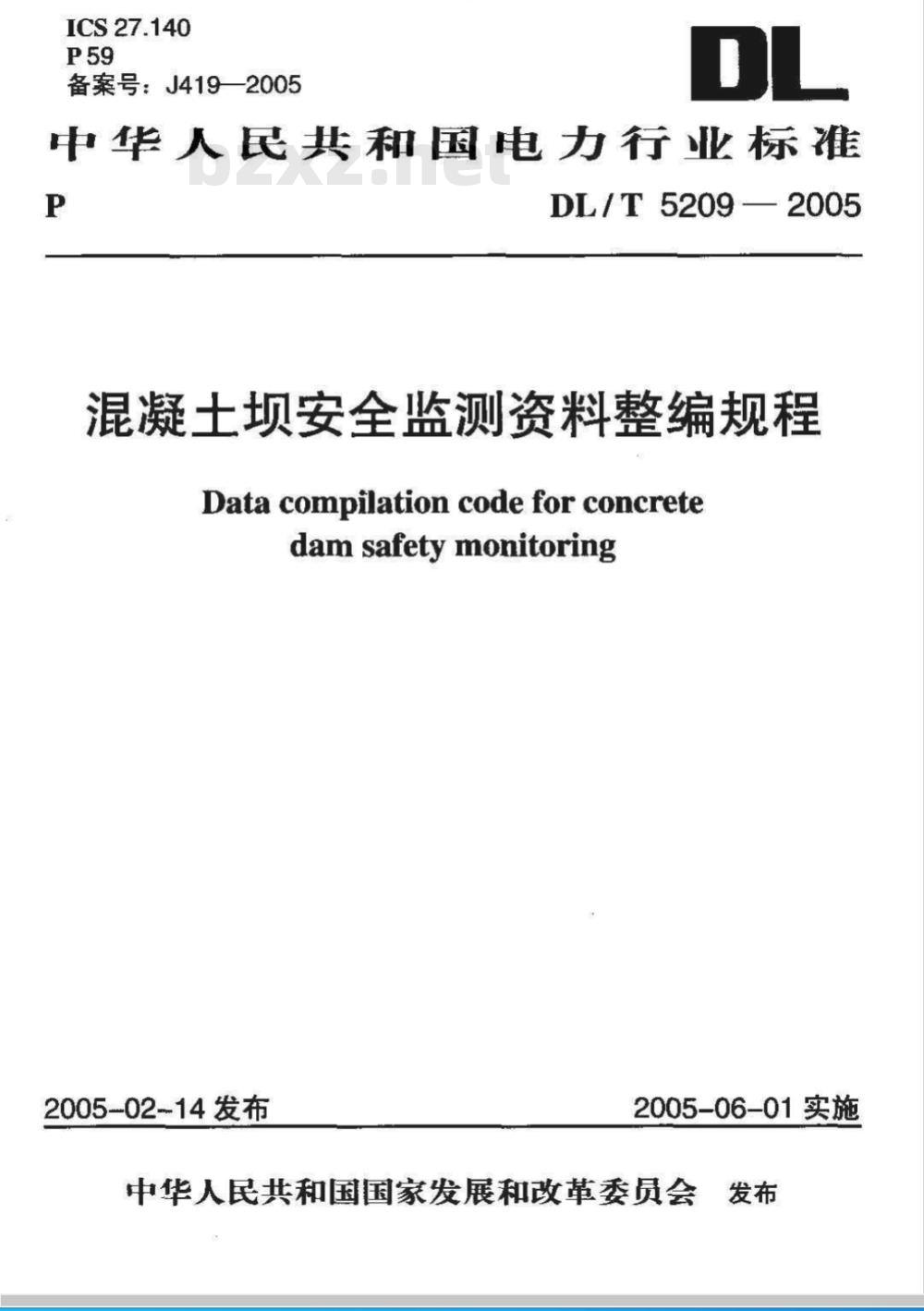

【电力行业标准(DL)】 混凝土坝安全监测资料整编规程

ICS27.140
备案号：J419—2005
中华人民共和国电力行业标准
DL/T5209—2005
混凝土坝安全监测资料整编规程Data compilation codefor concretedamsafetymonitoring
2005-02-14发布
2005-06-01实施
中华人民共和国国家发展和改革委员会发布前言

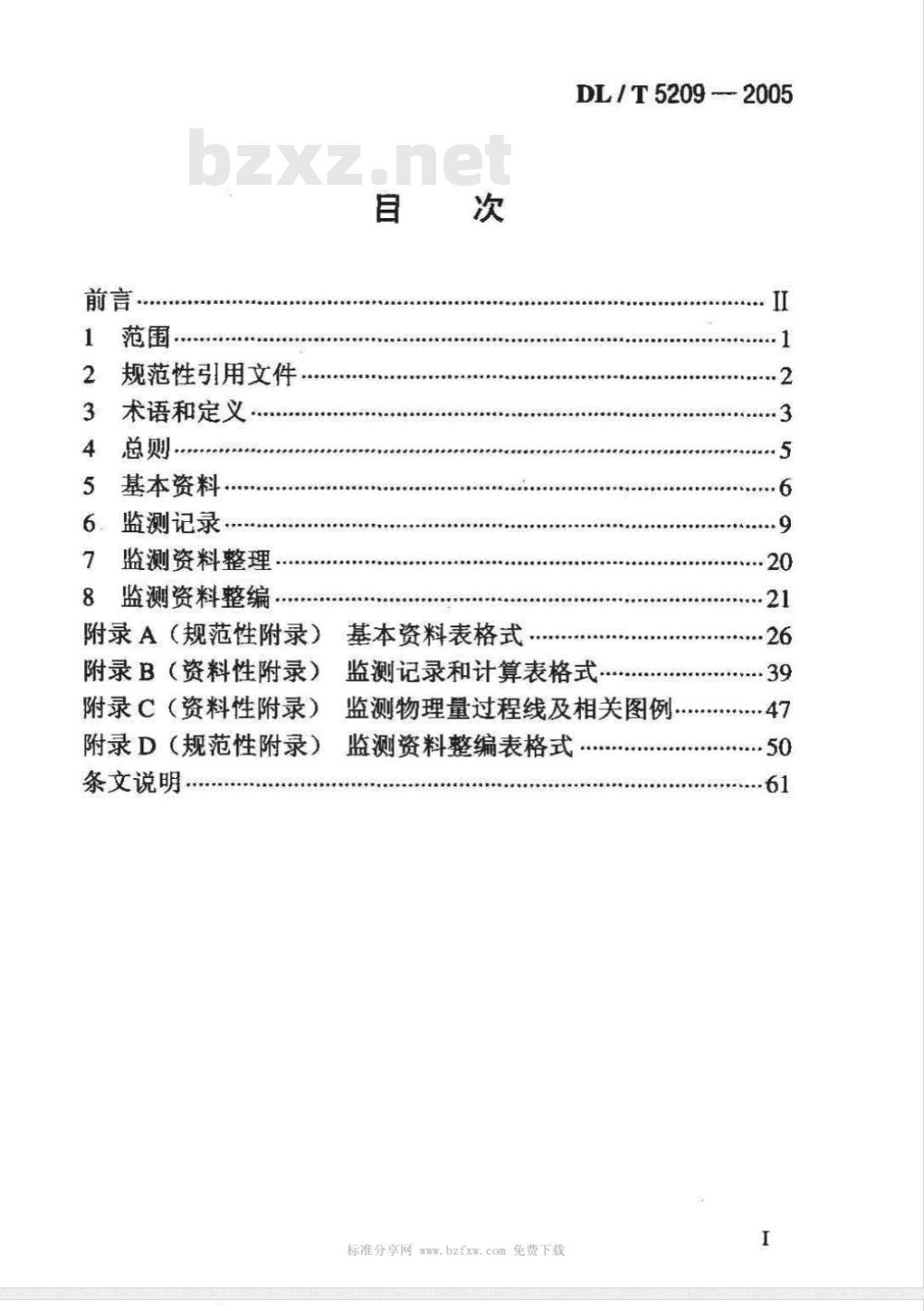

范围·
规范性引用文件
术语和定义
基本资料。
监测记录，
监测资料整理.
监测资料整编
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（规范性附录）
条文说明，
基本资料表格式.
DL/T52092005
监测记录和计算表格式，
监测物理量过程线及相关图例
监测资料整编表格式
标准分享网www.bzfxw.com免费下载w39
DL/T52092005

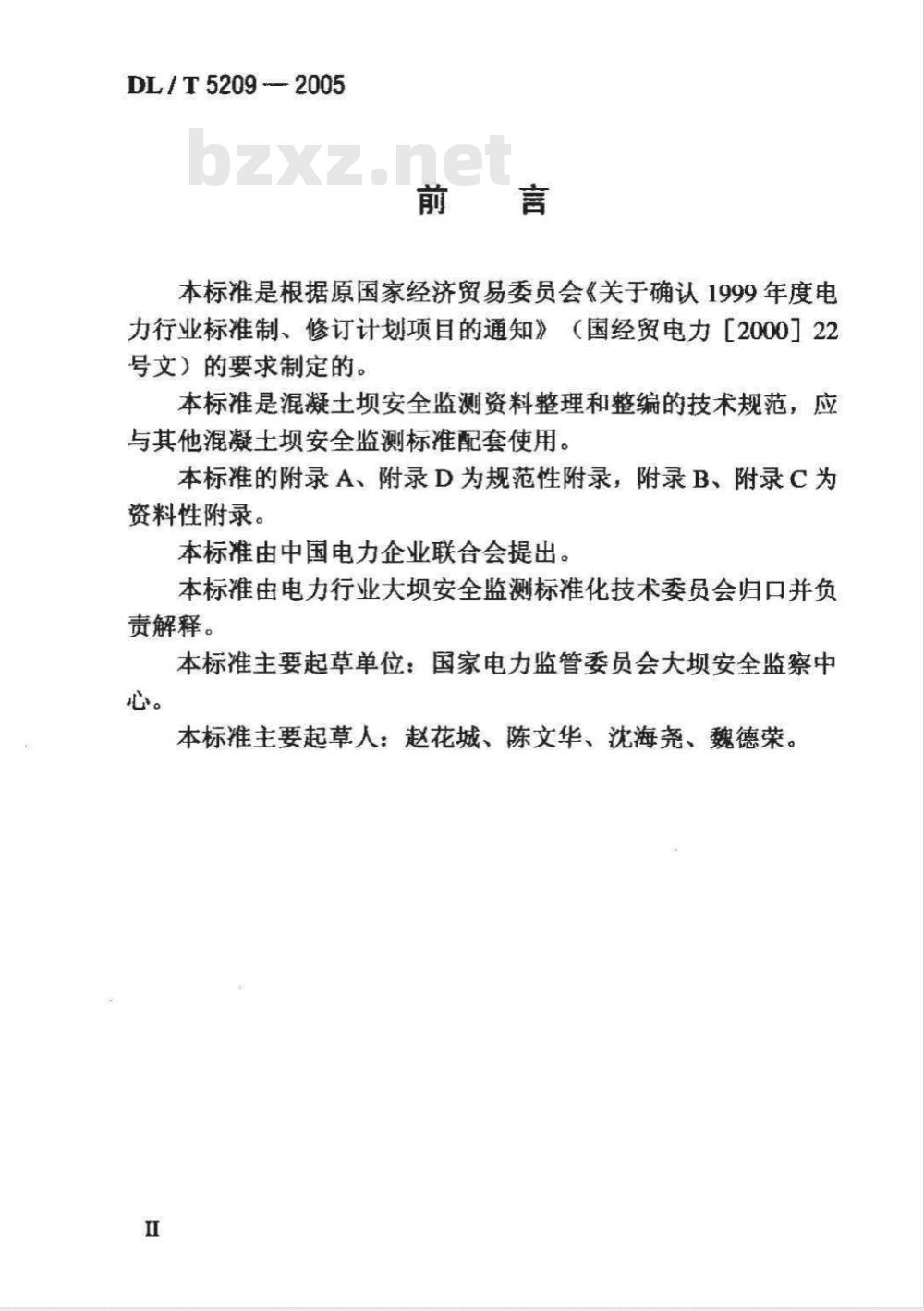

本标准是根据原国家经济贸易委员会《关于确认1999年度电力行业标准制、修订计划项目的通知》（国经贸电力【2000]22号文）的要求制定的。
本标准是混凝土坝安全监测资料整理和整编的技术规范，应与其他混凝士坝安全监测标准配套使用。本标准的附录A、附录D为规范性附录，附录B、附录C为资料性附录。
本标准由中国电力企业联合会提出。本标准由电力行业大坝安全监测标准化技术委员会归口并负责解释。
本标准主要起草单位：国家电力监管委员会大坝安全监察中心。
本标准主要起草人：赵花城、陈文华、沈海尧、魏德荣。I

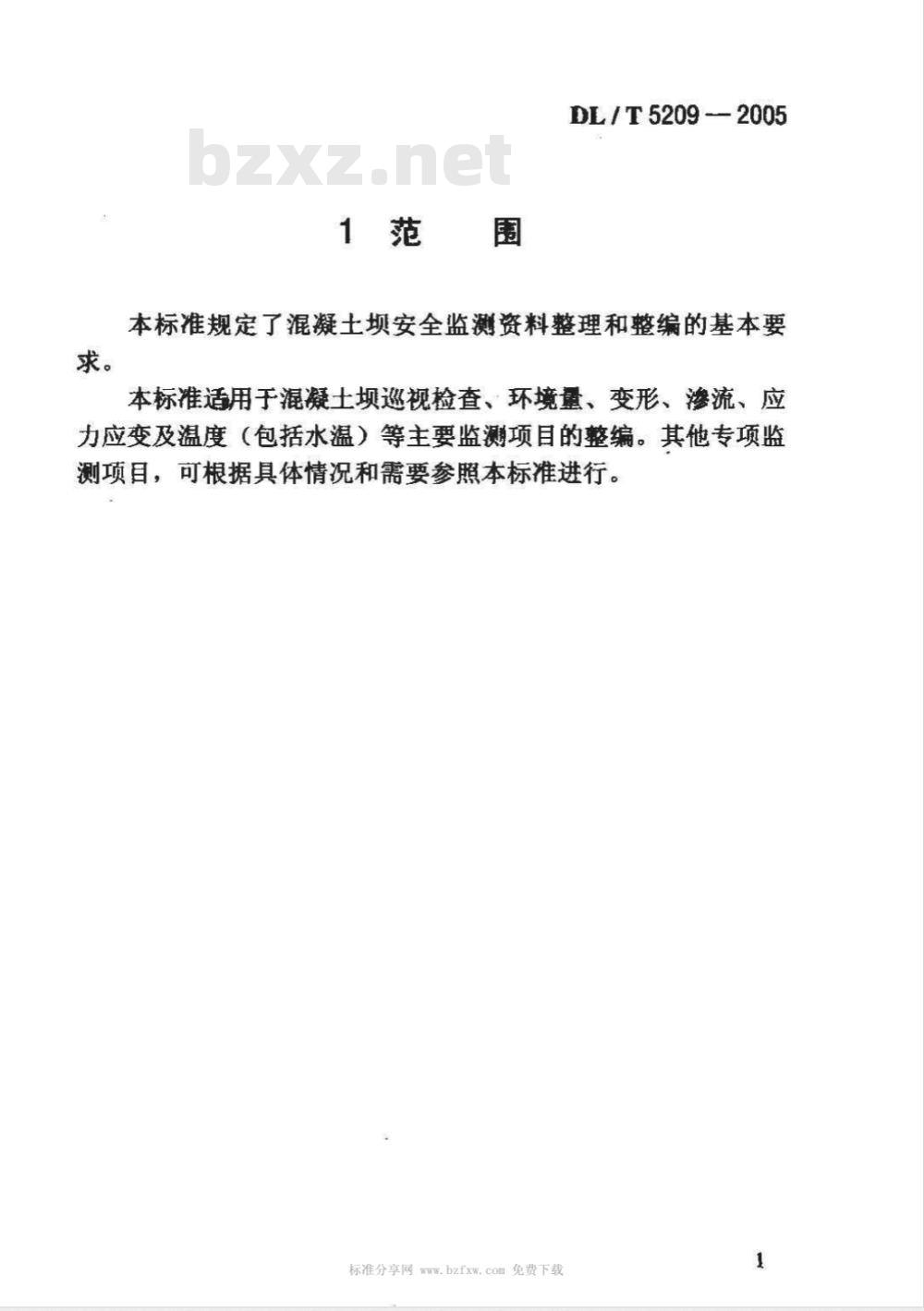

1范围
DL/T5209-2005
本标准规定了混凝土坝安全监测资料整理和整编的基本要本标准适用于混凝土坝巡视检查、环境量、变形、渗流、应力应变及温度（包括水温）等主要监测项目的整编。其他专项监测项目，可根据具体情况和需要参照本标准进行。标准分享网www.bzfxw.com免费下载DL/T5209—2005

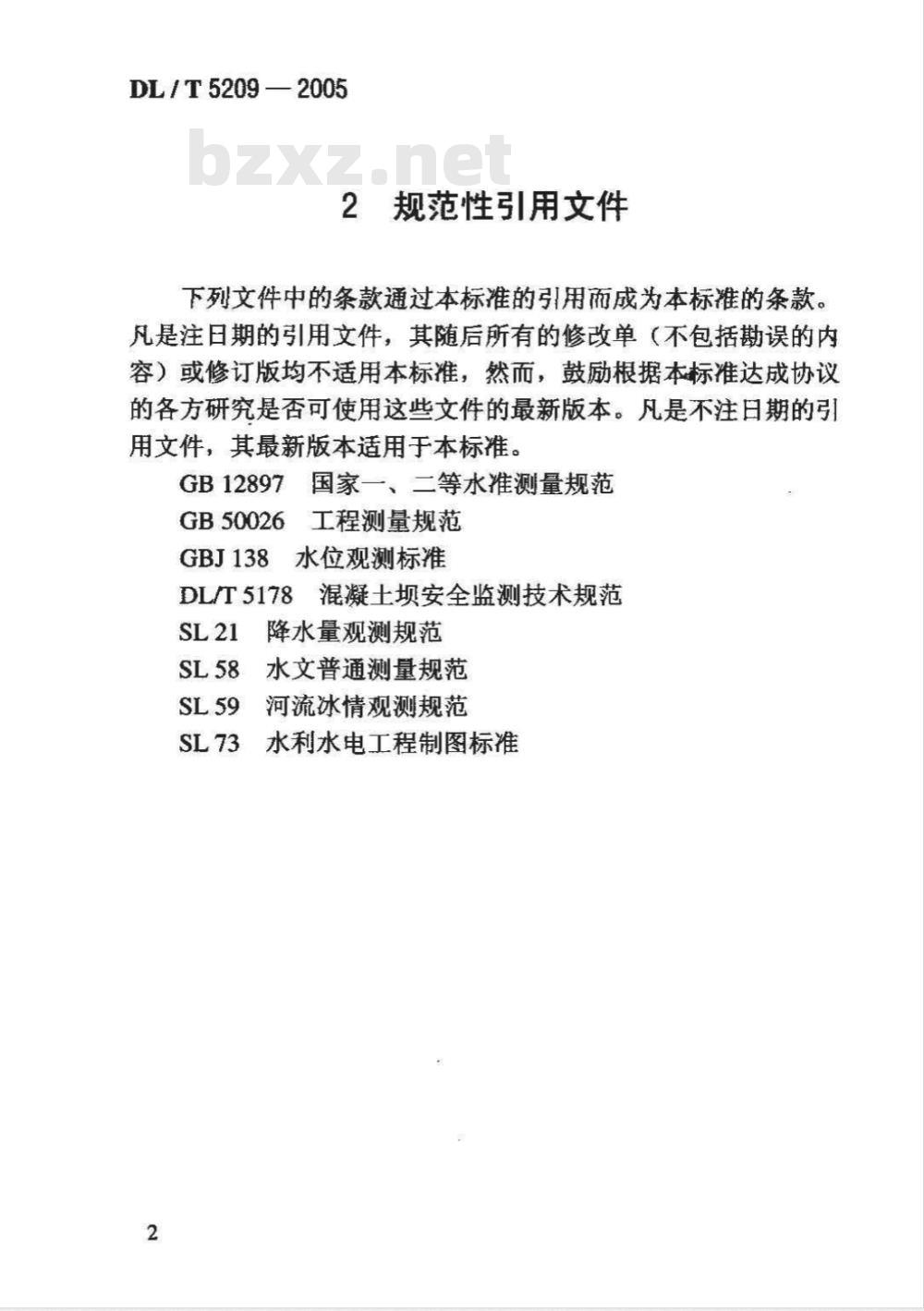

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB12897国家一、二等水准测量规范GB50026工程测量规范
GBJ138水位观测标准
DL/T5178混凝土坝安全监测技术规范SL21
降水量观测规范
水文普通测量规范
河流冰情观测规范
水利水电工程制图标准
3术语和定义
下列术语和定义适用于本标准。3.0.1
DL/T5209—2005
资料整理datareductionandprocessing对日常现场巡视检查和仪器监测数据的记录、检验，以及监测物理量的换算、填表、绘制过程线图、初步分析和异常值判别等，并将监测资料存入计算机。3.0.2
资料整编datacompilationandpresentation在日常监测资料整理的基础上，定期对监测资料（监测竣工图、各种原始数据和有关文字、图表、影像、图片）进行分析、处理、编辑、印和生成PDF格式标准电子文档等。3.0.3
过程线图timehistoryplotwwW.bzxz.Net
以时间为横坐标轴，监测量为纵坐标轴，在二维笛卡尔坐标系上表示监测量测值与观测时间关系的图形。3.0.4
分布图positionalplot
表示2个以上监测量的测值与测点位置之间关系的图形。3.0.5
相关图correlationplot
以一个监测量为横坐标轴，另一个监测量为纵坐标轴，在二维笛卡尔坐标系上表示2个监测量测值之间关系的图形。3.0.6
技术警戒值technicalthreshold从技术角度通过综合分析确定的阅值。测值超出阈值应引起标准分享网www.bzfxw.com免费下载3
DLT5209-2005
注意，必要时应发出警报。
限差 tolerance
在一定观测条件下规定的测量误差的限值。3.0.8
系统误差systematicerror
在一定观测条件下的一系列观测值中，其误差大小、正负号均保持不变，或按一定规律变化的测量误差。3.0.9
粗差grosserror
超过标准差规定限差的测量误差，包括由于观测者粗心大意造成的疏忽误差，以及由于仪器等原因致使读数异常变化而产生的误差。
4总则
DL/T5209—2005
4.0.1本标准系DLT5178的配套标准，主要目的是规范混凝士项安全监测资料的整编工作，使之达到标准化、规范化。4.0.2混凝土坝安全监测资料必须及时整理和整编，包括施工期、运行期的日常资料整理和定期资料整编。整理和整编的成果应做到项目齐全，数据可靠，资料、图表完整，规格统一，说明完备。
4.03日常资料整理应在每次监测后随即进行。对子人工监测不得晚于次日12点，对于自动化监测应在数据采集后立即自动整理和报警。
4.0.4定期资料整编应按规定时段对监测资料进行整编和初步分析，汇编刊印成册，并生成PDF格式标准电子文档。4.0.5汇编刊印成册和在计算机磁光载体内存储的整编资料，各整编单位除应至少存档两套外，还应按合同或管理制度要求报送有关部门。
4.0.6仪器监测和巡视检查的各种现场原始记录、图表、影像资料等均应归档保存。
标准分享网www.bzfxw.com免费下载5
DL/T52092005
5基本资料
5.1工程基本资料
5.1.1工程主体建筑物的概况和特征参数，可根据工程具体情况遵照附录A中表A.1格式填写。
5.1.2工程总体布置图和主要建筑物及其基础地质剖面图，宜采用A4或A3幅面。
5.1.3大坝施工、运行以来，出现问题的部位、性质和发现的时间，处理情况及其效果；工程蓄水和工安全鉴定及各次大坝安全定期检查的结论、意见和建议。5.1.4坝区工程地质和水文地质条件；设计提出的坝基和坝体的主要物理力学指标重要监测项目的安全监控指标或技术警戒值。5.2监测设施和仪器设备基本资料5.2.1一般规定。
1监测设施和仪器设备的基本资料一般应包括：1）监测系统设计原则、各项目设置目的、测点布置等情况说明。
2）监测系统平面布置、纵横部面图，应标明各建筑物所有监测项目和设备的位置（所用符号，见SL73）。纵横面数量以能表明测点位置为原则。3）各种测点结构及埋设详图。
4）各测点的安装埋设情况说明，并附上埋设日期、初始读数、基准值等数据。
5）各种仪器型号、规格、主要附件、技术参数、生产厂家、仪器使用说明书、出厂合格证、出厂日期、购置6
日期、检验率定等资料。
DL/T5209—2005
2各种基本资料均应适时、准确地记录。在初次整编时，应对各监测项目各测点的各项基本资料进行全面的收集、整理和审核，印成册。在以后各整编阶段，若监测设施和仪器设备有变化时，均应重新填制或补充相应的图表、说明，并注明变更原因、内容、时间等有关情况。
3某一监测项自有不同类型的仪器设备时，应按本标准要求分别填制相应的图表。
5.2.2变形监测设施的基本资料。1水平位移监测的校核基点、工作基点和测点的基本资料表格式，分别见附录A中表A.2、表A.3。2垂直位移监测的基准点、工作基点和测点的基本资料表格式，分别见附录A中表A.4、表A.5。3正垂线和倒垂线基本资料表格式，分别见附录A中表A.6表A.7。
4引张线、真空激光准直、视准线基本资料表格式，分别见附录A中表A.8、表A.9、表A,10。3液体静力水准基本资料表格式，见附录A中表A.11。5.2.3渗流监测设施的基本资料。1扬压力和绕坝渗流监测的测压管基本资料表格式，分别见附录A中表A.12、表A.13。
2量水堰基本资料表格式，见附录A中表A.14。5.2.4监仪器的基本资料。
1差动电阻式渗压计、测缝计、应变计、无应力计、钢筋计基本资料表格式，见附录A中表A.15。2电阻式温度计基本资料表格式，见附录A中表A.16。3钢弦式渗压计、测缝计、应变计、无应力计、钢筋计基本资料表格式，见附录A中表A.17。4锚索测力计基本资料表格式，见附录A中表A18。标准分享网www.bzfxw.com免费下载DL/T5209—2005
5.2.5其他。
1环境量、地震、泄水建筑物水力学监测及本标准中未列入的其他监测设施和仪器设备的基本资料表格式，可参照本标准和有关专业的规定及监测仪器的具体情况执行。2与监测有关的数据采集仪表和电缆的布设也应有相应的基本资料或说明资料。
